Message  cedreatlas le Jeu 30 Aoû 2018, 08:15

Bonjour
Je n'arrive pas à déterminer la marque de ce tour, avez vous une idée?? Smile
tour sans marque Img_2093
tour sans marque Img_2092
tour sans marque Img_2091

cedreatlas
Membre confirmé
Membre confirmé

Messages : 30
Date d'inscription : 23/11/2012

Revenir en haut Aller en bas

tour sans marque Empty Re: tour sans marque

Message  trevithick le Mer 19 Sep 2018, 08:53

Salut,
La poignée coudée de la manivelle du chariot transversal, la boule rouge de l'embrayage de la vis mère .... j'ai cru ; mais non.
Voici une base de données intéressante même si quelquefois il faut fouiner davantage dans les notices et les catalogues (hernault, samoa, mondial, ...?)
http://www.lathes.co.uk/
Vous pourrez aussi leur soumettre vos images ?
Cordialement
trevithick
trevithick
Nouveau
Nouveau

Messages : 7
Date d'inscription : 12/05/2013

http://jm.trividic.perso.sfr.fr/

Revenir en haut Aller en bas

tour sans marque Empty Re: tour sans marque

Message  cedreatlas le Mer 19 Sep 2018, 09:17

bonjour
super base de données, merci bien, y a plus qu'à tour sans marque 431767

cedreatlas
Membre confirmé
Membre confirmé

Messages : 30
Date d'inscription : 23/11/2012

Revenir en haut Aller en bas

tour sans marque Empty Re: tour sans marque

Message  cedreatlas le Dim 23 Sep 2018, 22:03

Bonjour
Petit indice pour la recherche de la marque de ce tour...Le banc peut se régler, super pratique.

tour sans marque Img_2100
tour sans marque Img_2101

cedreatlas
Membre confirmé
Membre confirmé

Messages : 30
Date d'inscription : 23/11/2012

Revenir en haut Aller en bas

tour sans marque Empty filetage

Message  cedreatlas le Sam 20 Avr 2019, 19:37

Bonjour
je voudrais effectuer un pas de vis sur une pièce, je n'en ai jamais fais, ça n'a pas l'air trop compliqué mais comme je ne connais toujours pas la marque ni le modèle de mon tour, donc pas de doc;; le souci est que la vitesse d'avancement est très lente, j'ai essayé les diverses positions mais rien n'y fait, j'ai ouvert le boitier des pignons, voici ce qu'il y a;; il est possible d'inverser le pignon d'entrainement de gauche (63 mm) avec celui (le fou) du centre (100 mm), mais il ne touche plus, celui de droite mesure 190 mm;; il faudra surement que je change toute la cascade mais comment calculer tout ça ?

tour sans marque Img_2252
tour sans marque Img_2250
tour sans marque Img_2251

cedreatlas
Membre confirmé
Membre confirmé

Messages : 30
Date d'inscription : 23/11/2012

Revenir en haut Aller en bas

tour sans marque Empty Re: tour sans marque

Message  f6bqi le Dim 21 Avr 2019, 08:32

Bonjour,
Je ne connais pas la marque de votre tour. la partie qui se retire s’appelle le "rompu".
Quel pas de filetage voulez vous obtenir ?
Car la boite semble être pour les pas anglais: voir le tableau.
Pour les autres pas (SI), il est préciser d'utiliser le pignon de 127 dents dans la lyre ce qui semble normal.
Il doit y avoir un levier pour différencier chariotage et filetage.
Si le pas voulu est différent des indications du tableau, il faut passer par un changement des pignons
de la lyre (refaire la cinématique de la boite est un bon exercice de calcul)

Cordialement

Michel

_________________
Michel
f6bqi
f6bqi
Passionné
Passionné

Messages : 71
Date d'inscription : 27/08/2010

Revenir en haut Aller en bas

tour sans marque Empty Re: tour sans marque

Message  BEROLA le Dim 21 Avr 2019, 08:51

Bonjour
En étudiant bien les plaques , on dispose de toutes les indications utiles pour fileter et charioter .
On a le nombre de dents des pignons  , leur position  , la position du levier .
Reste a rafraichir les positions des leviers  peu visibles . Pour le reste c'est simple .
On peut faire du Withworth , et du SI .
C'est justement une chance que les plaques soient encore présentes et lisibles
Ce n'est pas toujours le cas sur les tours un peu anciens .
@+

_________________
Je ne me lasse pas d'être utile , la nature m'a fait ainsi.
(Léonardo Da Vinci )
tour sans marque 289853 CAV 430
BEROLA
BEROLA
Modérateur
Modérateur

Messages : 1419
Date d'inscription : 13/12/2010

Revenir en haut Aller en bas

tour sans marque Empty Re: tour sans marque

Message  cedreatlas le Dim 21 Avr 2019, 22:03

Bonsoir
J'ai besoin de faire un filetage sur un joint tournant (que j'ai tourné) de foreuse que je fabrique pour le relier à une tige de forage, je suis novice en la matière, je pense faire ces filets au pas SI, apparemment proche du pas ISO actuel;; j'ai effectué des essais mais le chariot avance trop lentement, les pignons ne s'inversent pas, du moins le grand ne peut pas se placer ailleurs, est il possible qu'il faille d'autres pignons pour effectuer ce pas SI?...
Je ne comprends pas ce que veut dire (sur le tableau en haut) en dessous SI, roues SI 40/127 directe?

cedreatlas
Membre confirmé
Membre confirmé

Messages : 30
Date d'inscription : 23/11/2012

Revenir en haut Aller en bas

tour sans marque Empty Re: tour sans marque

Message  Papeteme le Lun 22 Avr 2019, 07:32

Bonjour,
Sois plus précis et concret si tu veux faire du filetage..............Comme Bérola te l'a dit, tu as la chance énorme d'avoir une plaque claire et lisible. Essaye de la comprendre car il n'y a aucune magie dans tout ça.
Quel est le nombre de dents du petit et du gros pignon ? Ne serait ce pas, par hasard 40 et 127. Ce qui serait logique puisque ce tour est en pays métrique.
Si c'est oui tu devrais pouvoir obtenir toutes les combinaisons SI et avances proposées.
Quel pas souhaites tu faire ?
Ce pas figure t'il dans le tableau ?
Si tu trouves que le chariot avance trop lentement, c'est peut être que tu es en mode avance et non en mode filetage. As-tu répéré le levier qui sélectionne l'avance ou le filetage ?
Tes 2 leviers ont-ils leurs repères lettre et chiffre.
Cale toi sur le pas le plus rapide et avec un feutre à la place de l'outil trace sur le premier rond trouvé ton 1er filetage. Mesure le et dis nous.
Bien amicalement.
Papeteme
Edit: En C4 tu dois avoir 5 mm par tour de broche en mode filetage. Si tu as 0,36 mm par tour, c'est que tu es en mode avance.

Papeteme
Modérateur
Modérateur

Messages : 627
Date d'inscription : 25/07/2010

Revenir en haut Aller en bas

tour sans marque Empty Re: tour sans marque

Message  cedreatlas le Lun 22 Avr 2019, 13:11

Bonjour
oui, les pignons sont bien ceux de marquer mais pourquoi directe?? Car il est impossible de les mettre en direct et ça changerait le sens de l'avance aussi; je n'ai pas trouvé le mode filetage, voici une vidéo qui résume mon problème...

cedreatlas
Membre confirmé
Membre confirmé

Messages : 30
Date d'inscription : 23/11/2012

Revenir en haut Aller en bas

tour sans marque Empty Re: tour sans marque

Message  Dodore le Lun 22 Avr 2019, 14:20

C’est déjà bien ta vis mère tourne ....
Pour faire bouger le traînard en automatique tu as deux possibilités
Soit en mode avance pour faire du chariotage ( il semblerait que ce soit ce qui se passe actuelement)
Soit en mode filetage pour ça il faut que ta vis mère soit embrayée . Il faut trouver la manette qui est sur ton traînard qui embraye la vis mère

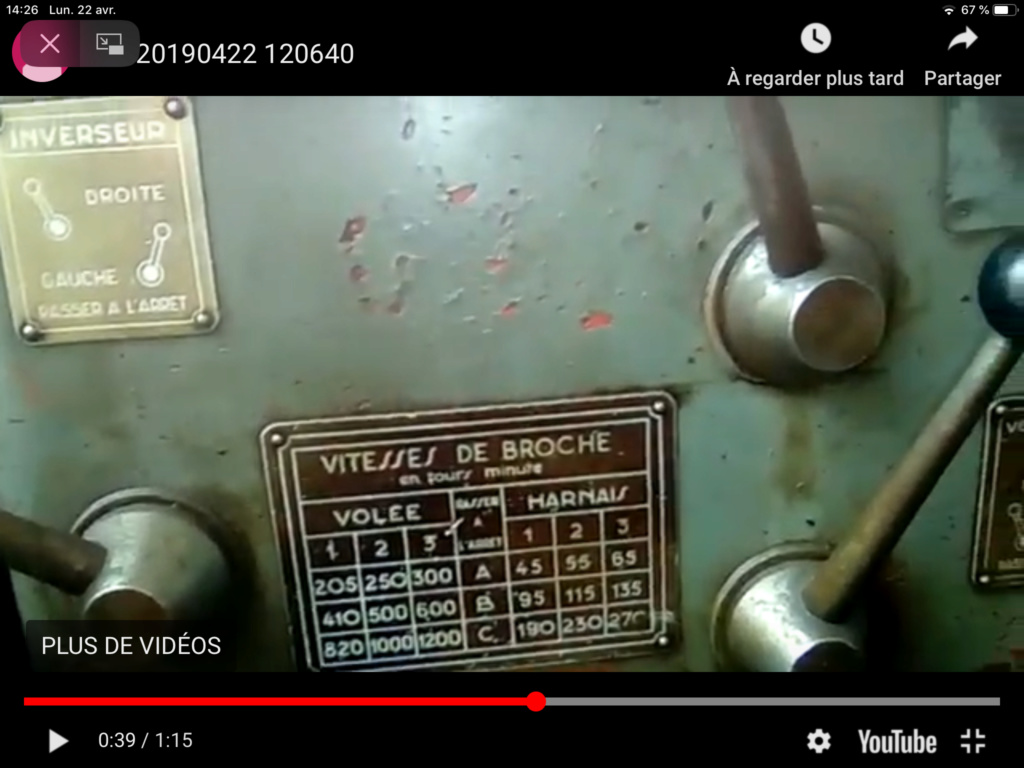

Pour le sens de l’avance , j’ai aperçu une manette « inversion «  qui change le sens de l’avance
Sur ta vidéo à mn 39 complètement en haut à gauche de l’image

Il serait bien qu’un forumeur puisse venir chez toi pour te montrer
tour sans marque A832ed10[/url]
C’est la première fois que je met une image je ne sais pas si ça marche. Il y a le lien

Pas de pb ça a marché trois fois ! donc j'ai enlevé les deux supplémentaires Berola

Dodore
Chevronné
Chevronné

Messages : 129
Date d'inscription : 16/10/2011

Revenir en haut Aller en bas

tour sans marque Empty Re: tour sans marque

Message  cedreatlas le Lun 22 Avr 2019, 20:21

merci bien, je l'ai trouvé cette manette; du coup, c'est super pratique pour stopper l'avance, il va falloir que je m'informe sur "comment retomber sur le pas", parce que là, c'est une cata

cedreatlas
Membre confirmé
Membre confirmé

Messages : 30
Date d'inscription : 23/11/2012

Revenir en haut Aller en bas

tour sans marque Empty Re: tour sans marque

Message  Dodore le Mar 23 Avr 2019, 09:24

Trois solutions pour » retomber dans le pas «
Soit tu ne débrayes pas la vis mère , tu dégages en transversal et tu mets ton tour en marche arrière . Cette solution marche tout le temps
Ensuite et a vant toute chose il faut savoir si la vis mère est anglaise ou métrique
Pour ça il faut mesurer au réglet une longueur de 10 ou 20 pas ( sur une vis trapézoïdal un pas c’est un creux plus une bosse ) puis tu fais la division , c’esr Souvent , mais pas toujours , 6 ou 6,35
Ensuite il faut savoir le pas que tu veux faire
On continuera les explications quand tu aura mesurer le pas de ta vis mère

Dodore
Chevronné
Chevronné

Messages : 129
Date d'inscription : 16/10/2011

Revenir en haut Aller en bas

tour sans marque Empty Re: tour sans marque

Message  cedreatlas le Mar 23 Avr 2019, 13:47

Bonjour
j'ai mesuré un pas de 6.30 au pied à coulisse, le tube épais que je veux fileter fait 40 mm de diamètre et je voudrais faire un pas de 5 mm...

cedreatlas
Membre confirmé
Membre confirmé

Messages : 30
Date d'inscription : 23/11/2012

Revenir en haut Aller en bas

tour sans marque Empty Re: tour sans marque

Message  Papeteme le Mar 23 Avr 2019, 13:56

Bonjour,
Pour faire les pas métriques, il faut le pignon de 127 dents donc la vis-mère a un pas en pouce.
Si son pas était métrique, ce serait pour les pas en pouces qu'il faudrait cette roue (127 dents parce que le pouce vaut 25,4 mm).
Bien amicalement.
Papeteme

Papeteme
Modérateur
Modérateur

Messages : 627
Date d'inscription : 25/07/2010

Revenir en haut Aller en bas

tour sans marque Empty Re: tour sans marque

Message  Dodore le Mar 23 Avr 2019, 15:08

Bon ben c’est foutu tu a une vis au pas de 6,35 ( je t’avais pourtant dit de mesurer sur 10 filets)
Il est impossible d’utiliser un appareil à retomber dans le pas quand tu vas faire un filetage métrique
Tu ne peux pas débrailler ta vis mère sinon tu ne retombera pas dans le pas
Tu es condamné à faire des « marches avant marche arrière «

Dodore
Chevronné
Chevronné

Messages : 129
Date d'inscription : 16/10/2011

Revenir en haut Aller en bas

tour sans marque Empty Re: tour sans marque

Message  BEROLA le Mar 23 Avr 2019, 15:16

Bonjour
le pignon d'entrainement de gauche (63 mm) avec celui (le fou) du centre (100 mm), mais il ne touche plus, celui de droite mesure 190 mm;
combien de dents ont respectivement ces trois pignons ?
@+

_________________
Je ne me lasse pas d'être utile , la nature m'a fait ainsi.
(Léonardo Da Vinci )
tour sans marque 289853 CAV 430
BEROLA
BEROLA
Modérateur
Modérateur

Messages : 1419
Date d'inscription : 13/12/2010

Revenir en haut Aller en bas

tour sans marque Empty Re: tour sans marque

Message  cedreatlas le Mar 23 Avr 2019, 17:56

@BEROLA a écrit:Bonjour
le pignon d'entrainement de gauche (63 mm) avec celui (le fou) du centre (100 mm), mais il ne touche plus, celui de droite mesure 190 mm;
combien de dents ont respectivement ces trois pignons ?
@+

Le 63 mm a 40 dents, le 100mm a 65 dents et le 3 eme a 127 dents..
j'ai mesuré le grand pignon avec un mètre, il est possible qu'il fasse un peu plus que 190 mm, si c'est important, je le sortirais demain pour être plus précis Very Happy

cedreatlas
Membre confirmé
Membre confirmé

Messages : 30
Date d'inscription : 23/11/2012

Revenir en haut Aller en bas

tour sans marque Empty Re: tour sans marque

Message  cedreatlas le Mar 23 Avr 2019, 18:12

@Dodore a écrit:Bon ben c’est foutu tu a une vis au pas de 6,35 ( je t’avais pourtant dit de mesurer sur 10 filets)
Il est impossible d’utiliser un  appareil à retomber dans le pas  quand tu vas faire un filetage métrique
Tu ne peux pas débrailler ta vis mère sinon tu ne retombera pas dans le pas
Tu es condamné à faire des « marches avant marche arrière «
J'ai bien mesuré sur 10 filets et divisé par 10 bien sur, j'ai essayé de retomber dans le pas mais pas possible; s'il faut faire marche arrière, je le ferais...

cedreatlas
Membre confirmé
Membre confirmé

Messages : 30
Date d'inscription : 23/11/2012

Revenir en haut Aller en bas

tour sans marque Empty Re: tour sans marque

Message  BEROLA le Mar 23 Avr 2019, 18:52

Bon c'est déjà pas mal de pouvoir faire tous les filetages les plus courants !
Etant dans le même cas , lorsque je filète , je fais des avant arrière et ça va très bien surtout que je n'en fais pas tous les jours !!!

_________________
Je ne me lasse pas d'être utile , la nature m'a fait ainsi.
(Léonardo Da Vinci )
tour sans marque 289853 CAV 430
BEROLA
BEROLA
Modérateur
Modérateur

Messages : 1419
Date d'inscription : 13/12/2010

Revenir en haut Aller en bas

tour sans marque Empty Re: tour sans marque

Message  cedreatlas le Mar 23 Avr 2019, 19:00

oui, merci, je vais mettre ça en pratique demain, je vais avoir le pas intérieur à faire aussi, que me conseilles tu comme outil?

cedreatlas
Membre confirmé
Membre confirmé

Messages : 30
Date d'inscription : 23/11/2012

Revenir en haut Aller en bas

tour sans marque Empty Re: tour sans marque

Message  BEROLA le Mar 23 Avr 2019, 19:22

Comme outil je pense que l'ARS ou l'HSS est le plus indiqué .
Perso j'utilise des plaquettes a fileter mais je te déconseille , car si mal réglé …..casse assurée !
Penses a bien dégager l'outil en revenant en arrière .

_________________
Je ne me lasse pas d'être utile , la nature m'a fait ainsi.
(Léonardo Da Vinci )
tour sans marque 289853 CAV 430
BEROLA
BEROLA
Modérateur
Modérateur

Messages : 1419
Date d'inscription : 13/12/2010

Revenir en haut Aller en bas

tour sans marque Empty Re: tour sans marque

Message  cedreatlas le Mer 24 Avr 2019, 19:48

j'ai testé le filetage au pas de 400 marche avant et marche arrière sans débrayer pour retomber dans le pas
mais l'outil  se décale un peu , je ne comprends pas pourquoi ...

tour sans marque Img_2253

cedreatlas
Membre confirmé
Membre confirmé

Messages : 30
Date d'inscription : 23/11/2012

Revenir en haut Aller en bas

tour sans marque Empty Re: tour sans marque

Message  BEROLA le Mer 24 Avr 2019, 19:56

C'est les inévitables jeux dans le trainard et le chariot supérieur qu'il faut rattraper comme sur toutes les machines .

_________________
Je ne me lasse pas d'être utile , la nature m'a fait ainsi.
(Léonardo Da Vinci )
tour sans marque 289853 CAV 430
BEROLA
BEROLA
Modérateur
Modérateur

Messages : 1419
Date d'inscription : 13/12/2010

Revenir en haut Aller en bas

tour sans marque Empty Re: tour sans marque

Message  cedreatlas le Mer 24 Avr 2019, 20:08

@BEROLA a écrit:C'est les inévitables jeux dans le trainard et le chariot supérieur qu'il faut rattraper comme sur toutes les machines .
donc il doit y avoir des bronzes à refaire , non?

cedreatlas
Membre confirmé
Membre confirmé

Messages : 30
Date d'inscription : 23/11/2012

Revenir en haut Aller en bas

tour sans marque Empty Re: tour sans marque

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 4 1, 2, 3, 4  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
