Message  tourelle66 le Dim 01 Aoû 2010, 01:34

Bonjour à toutes et à tous Very Happy

Étant en ce moment en période de tournage au boulot, je vous fais partager quelques photos des pièces usinées.

Alors, il y a beaucoup de bagues bronze, puis du tournage d'axes en acier doux.
Les pièces sont réalisées sur modèles (des pièces d'origine usées ) puis certaines adaptées et appareillées entre elles.
Le renouvellement du stock matière premières, présent avec le tour depuis quelques années m'a fait rendre compte du prix exorbitant du bronze en l'occurrence.
Le jet de bronze UE12 plein en diamètre 60 mm et longueur 1 mètre..........500€ ttc Embarassed pour un poids de 27 kilos .
La bonne surprise aura été l'achat de l'étiré acier C35 en diamètre 60 mm aussi longueur 6 mètres ( 6.20 en réalité ) pour un poids de 140 kilos..... 175 € ttc livré, soit 1.25 ttc le kilos, j'ai trouvé que c'était vraiment peu cher pour la qualité de la barre .
Acheté chez mon fournisseur local de matières premières acier , une brève recherche sur le net m'a permis de contacter une autre société apparemment fabricant direct, mais ma demande de devis est toujours en attente...
Aller quelques photos

L'axe refait à neuf, avec ses canalisations de graissage.L'axe est emmanché dans le support puis soudé à l'inox
Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Photos-0036

Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Photos-0037

L'axe d'origine, on distingue bien l'usure en comparant avec l'axe d'emmanchement...
Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Photos-0044

Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Photos-0038

La nouvelle bague bronze, avec les usinages prévus pour le graissage mais qui ne se voient pas à l'image car j'ai pas percuté à prendre l'axe usiné en photo avant ...Embarassed
Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Photos-0039

Notez l'usure prononcée sur les bagues d'origine en bas de la photo ...
Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Photos-0041


Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Photos-0042

Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Photos-0048

Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Photos-0049

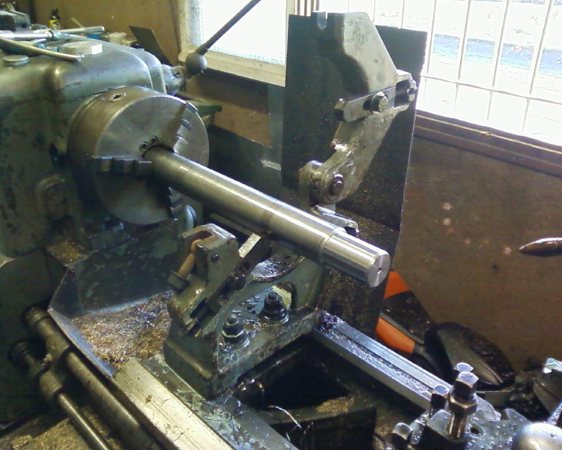

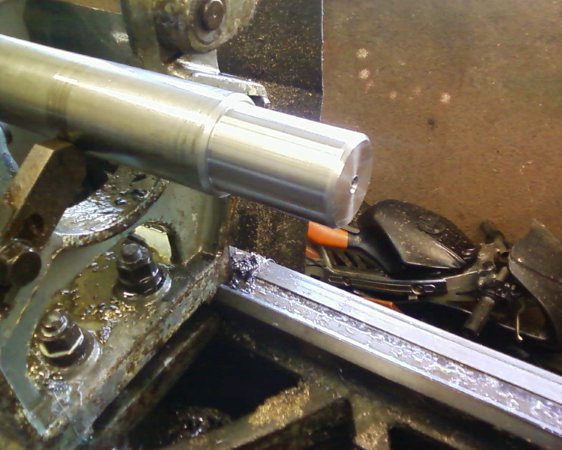

Usinage de l'étiré de 60 mm , avec utilisation de la lunette fixe.J'ai débité la barre en morceaux de 1m50 ainsi manipulables sans trop d'efforts.
Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Photos-0050

Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Photos-0051

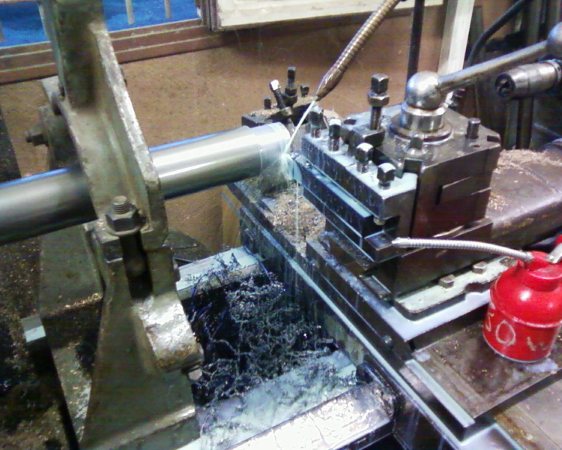

La burette présente sur la photo, c'est pour lubrifier la portée des touches de la lunette...

Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Photos13

Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Photos12

Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Photos11

Le débit d'étiré mesure 58 cm
Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Photos10

A bientôt
David
Smile


Dernière édition par Enfield le Jeu 20 Oct 2011, 22:09, édité 5 fois (Raison : redimensionnement image)
tourelle66
tourelle66
Passionné
Passionné

Messages : 44
Date d'inscription : 18/07/2010

Revenir en haut Aller en bas

Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Empty Re: Tournage bagues bronze,matière première et fabrication appareil tournage sphérique

Message  SULREN le Dim 01 Aoû 2010, 08:49

Bonjour,
Je ne vois pas les photos, même après avoir fait déconnexion - connexion.
Suis-je le seul à être privé des photos de Tourelle66?
Merci
SULREN
SULREN
Passionné
Passionné

Messages : 256
Date d'inscription : 24/07/2010

Revenir en haut Aller en bas

Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Empty Re: Tournage bagues bronze,matière première et fabrication appareil tournage sphérique

Message  quentin91800 le Dim 01 Aoû 2010, 08:50

idem pour moi je vois pas ses photos. Crying or Very sad
quentin91800
quentin91800
Passionné
Passionné

Messages : 408
Date d'inscription : 09/07/2010

Revenir en haut Aller en bas

Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Empty Re: Tournage bagues bronze,matière première et fabrication appareil tournage sphérique

Message  tourelle66 le Dim 01 Aoû 2010, 11:31

Bonjour,

On dirait que ça fonctionne seulement quand je suis connecté à Windows live, car les photos proviennent de mon album.Peut-être dois-je modifier les permissions ?
A+
David
tourelle66
tourelle66
Passionné
Passionné

Messages : 44
Date d'inscription : 18/07/2010

Revenir en haut Aller en bas

Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Empty Re: Tournage bagues bronze,matière première et fabrication appareil tournage sphérique

Message  olivier le Dim 01 Aoû 2010, 12:05

pas de photos non plus en ce qui me concerne, je pense que la solution est dans ce que tu évoques ou qquechose s'en rapprochant, effectivement!
olivier
olivier
Passionné
Passionné

Messages : 15
Date d'inscription : 10/07/2010

Revenir en haut Aller en bas

Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Empty Re: Tournage bagues bronze,matière première et fabrication appareil tournage sphérique

Message  tourelle66 le Dim 01 Aoû 2010, 12:11

et maintenant ça fonctionne ?
tourelle66
tourelle66
Passionné
Passionné

Messages : 44
Date d'inscription : 18/07/2010

Revenir en haut Aller en bas

Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Empty Re: Tournage bagues bronze,matière première et fabrication appareil tournage sphérique

Message  olivier le Dim 01 Aoû 2010, 12:31

c'est ok, j'ai les images!

[hors-sujet] ah! m.... je viens de mettre pas mal de photos sur mon sujet "ateliers"
elles sont sur servimage, ça pose un gros souci? je ne serai pas banni? ai-je droit à une seconde chance? Tournage bagues bronze,matière première et fabrication appareil tournage sphérique 289853
[fin hors-sujet]
olivier
olivier
Passionné
Passionné

Messages : 15
Date d'inscription : 10/07/2010

Revenir en haut Aller en bas

Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Empty Re: Tournage bagues bronze,matière première et fabrication appareil tournage sphérique

Message  tourelle66 le Dim 01 Aoû 2010, 13:56

alproc a écrit:bonjour david, Tournage bagues bronze,matière première et fabrication appareil tournage sphérique 289853

oui cela marche. De manière générale nous demandons à tous les membres d'utiliser le système interne du forum pour les images : pourquoi me direz vous ... eh bien tout simplement parce qu'à l'occasion d'un changement d'accès, de code où de serveur, le forum se retrouverait avec des messages sans images ce qui est beaucoup moins intéressant Wink

En dehors de ce coté gestion du forum, effectivement il y avait une belle usure mais sur me semble t il la moitié de la portée : à quoi sert cette pièce exactement ?

cordialement Tournage bagues bronze,matière première et fabrication appareil tournage sphérique 5933 (eh oui c'est l'heure)

Bonjour Jean Michel Tournage bagues bronze,matière première et fabrication appareil tournage sphérique 289853

J'ai vu que l'on pouvait joindre des fichiers au message, mais pourquoi 2 seulement ? J'avoue n'avoir pas encore bien saisi le système de fonctionnement pour les pièces jointes.
C'est le coté pratique et rapidité qui m'a incité à poster de la sorte les images que j'ai déjà dans mon album.Ou alors imageshak ?

Les pièces présentées ici sont issues du train de balayage d'une balayeuse . Les axes en rotation n'effectuent que des 1/2 voir 1 tour maxi en aller/retours, d'où l'usure bien localisée.
A+
David
Smile
tourelle66
tourelle66
Passionné
Passionné

Messages : 44
Date d'inscription : 18/07/2010

Revenir en haut Aller en bas

Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Empty Re: Tournage bagues bronze,matière première et fabrication appareil tournage sphérique

Message  Invité le Dim 01 Aoû 2010, 14:16

Bonjour Tournage bagues bronze,matière première et fabrication appareil tournage sphérique 289853

tourelle66 > j'en suis sur le cul pour... ton reportage qui est super et par le prix du bronze : je ne le savais pas et moi comme une andouille je me suis servi de bronze pour tester des méthodes d'usinage alors que j'aurais pu prendre de l'alu !
Il est vrai que j'ai récupéré plein de truc en bronze chez ma "récupératrice" (gros pignons, arbres de transmission etc) pour le prix d'un sourire jocolor

Pascal (qui va faire gaffe !) Tournage bagues bronze,matière première et fabrication appareil tournage sphérique 855664

Invité
Invité


Revenir en haut Aller en bas

Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Empty Re: Tournage bagues bronze,matière première et fabrication appareil tournage sphérique

Message  tourelle66 le Mar 03 Aoû 2010, 23:25

Bonsoir,

Toujours dans la réfection de mon train de balayage de notre balayeuse, ces jours-ci, c'est dans de l'acier que j'ai fait des copeaux...
Les bagues à refaire ne sont pas de grandes tailles, ni avec des tolérances serrées, mais avec la particularité qui est la suivante, 2 pièces appareillées entre elles et comportant une surface de contact sphérique...
La première pièce, une bague à cuvette, la deuxième une rondelle épaisse percée comportant une surface de contact sphérique puis l'autre plate.
Si les usinages de base ne comportent rien de très compliqués ( hors mis un ajustement serré de la première bague dans le bâti du train de balais), la réalisation des cuvettes s'avérait plus problématique, n'ayant pas dans le tiroir le fameux appareil adéquat....
Donc, au vu du tarif des 2 jeux de bagues appareillées chez le fabricant, je me lance dans la fabrication de ce fameux outils.
Voici donc en quelques images le déroulement de la fabrication, un peu bâclée, le temps me faisant défaut.

Sorti des archives, un vieil arbre de transmission...
Le système de croisillon me paraît pas si mal pour remplir la fonction de "rotation", plus qu'à le déposer .... et l'usiner ***et oui, c'est de l'acier trempé, après un bref essai, un dé-trempage s'impose.

Chauffage rapide au chalumeau ( et oui j'avais que ça sous la main Embarassed )de la zone à usiner
Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Photos-0073

Aller après un peu de paperasse et remplissage du bac à lubrifiant de 30 L ( du temps que ça refroidi tranquillo) , usinage du logement de l'outil, perçage à 12 mm de part en part: le foret ne me fait la "gueule"rabbitça rentre comme dans du beurre, à vitesse réduite quand même ( 800 tr/min me semble t-il ).
Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Photos-0075

Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Photos-0074

L'épaisseur restante de l'axe usiné étant trop faible pour recevoir le taraudage qui servira à bloquer l'outil, réalisation et manchonnage serré (à l'étau) d'une bague.Usinage identique et perçage profond (passage de l'outil) à 12.5 mm dans une barre qui servira de poignée de manipulation et qui sera manchonnée serré aussi sur le croisillon à l'opposée.
Perçage à 5 mm et taraudage à M6 .

Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Photos-0077

Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Photos-0078

Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Photos-0079

Après sciage du corps de ce vieux cardan, soudage d'un carré de 30 et montage des cages à rouleaux sur le croisillon

Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Photos-0080

Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Photos-0081

Aller, premiers essais avec l'outil rentré presque au maxi (rayon mini ) ! en direct sur l'axe de 60 pré-usiné aux cotes des bagues d'origine :

Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Photos-0082

Avec l'outil au rayon approché de celui de la bague d'origine :

Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Photos-0083

L'état de surface obtenu ainsi que la souplesse et facilité d'usinage me surprend !C'est la première fois que j'usine du métal à la volée...

Aller, on s'attarde pas, mise en place de l'outil à tronçonner, puis taillage à la cote +2mm environ.

Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Photos-0084

Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Photos-0085

Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Photos-0086

Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Photos-0087

Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Photos-0088

La suite bientôt avec la réalisation de la pièce complémentaire pour usiner la partie mâle, soit la rondelle épaisse pré-percée...

A+
David Smile
tourelle66
tourelle66
Passionné
Passionné

Messages : 44
Date d'inscription : 18/07/2010

Revenir en haut Aller en bas

Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Empty Re: Tournage bagues bronze,matière première et fabrication appareil tournage sphérique

Message  ilfaitvraimentbeau le Mer 04 Aoû 2010, 10:20

merci pour ce reportage photo très intéressant !
une petite question qui paraîtra sans doute stupide aux pro, mais je ne suis qu'un amateur...
j'usine à sec, sauf pour le tronçonnage pour lequel j'utilise de l'huile de coupe entière et je n'ai donc pas l'expérience de l'utilisation de l'arrosage
quand on arrose, c'est avec de l'huile soluble, donc de l'huile + de l'eau
n'y a t'il pas un risque d'oxydation du banc ?
faut-il essuyer l'huile de coupe une fois l'usinage fait pour éviter ceci ?
ilfaitvraimentbeau
ilfaitvraimentbeau
Chevronné
Chevronné

Messages : 168
Date d'inscription : 19/07/2010

Revenir en haut Aller en bas

Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Empty Re: Tournage bagues bronze,matière première et fabrication appareil tournage sphérique

Message  phil63 le Mer 04 Aoû 2010, 10:22

Bonjour,

Trés bien vue, l'astuce du cardan!!

Je vais réfléchir à faire de même pour usiner des boules et des cuvettes sphériques.

Bravo!!!

phil

_________________
pliante-rapido.com

RapidAmicalement
phil63
phil63
Passionné
Passionné

Messages : 140
Date d'inscription : 19/07/2010

http://www.pliante-rapido.com

Revenir en haut Aller en bas

Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Empty Re: Tournage bagues bronze,matière première et fabrication appareil tournage sphérique

Message  tourelle66 le Mer 04 Aoû 2010, 17:17

@ilfaitvraimentbeau a écrit:merci pour ce reportage photo très intéressant !
une petite question qui paraîtra sans doute stupide aux pro, mais je ne suis qu'un amateur...
j'usine à sec, sauf pour le tronçonnage pour lequel j'utilise de l'huile de coupe entière et je n'ai donc pas l'expérience de l'utilisation de l'arrosage
quand on arrose, c'est avec de l'huile soluble, donc de l'huile + de l'eau
n'y a t'il pas un risque d'oxydation du banc ?
faut-il essuyer l'huile de coupe une fois l'usinage fait pour éviter ceci ?

Bonjour Tournage bagues bronze,matière première et fabrication appareil tournage sphérique 289853

L'huile de coupe soluble a pour effet (entre autre ses pouvoirs lubrifiants) d'éviter la corrosion des pièces métalliques.
Je suis loin d'être expert dans ce domaine là, mais pour l'instant je n'ai jamais eu de corrosion à cause de la lub.
Des fois des zones localisées sur la fraiseuse , mais je pense que c'est dû à un autre phénomène ( lub contaminée peut-être ou alors copeaux fins rouillés ?), un coup de chiffon sur la zone et hop .
Merci pour les compliments, mais c'est de l'usinage modeste .
A+
David

Smile
tourelle66
tourelle66
Passionné
Passionné

Messages : 44
Date d'inscription : 18/07/2010

Revenir en haut Aller en bas

Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Empty Re: Tournage bagues bronze,matière première et fabrication appareil tournage sphérique

Message  Invité le Mer 04 Aoû 2010, 17:22

Bonjour David Tournage bagues bronze,matière première et fabrication appareil tournage sphérique 289853

tourlle66 a écrit:Merci pour les compliments, mais c'est de l'usinage modeste

Modeste... C'est de l'usinage complet ! Et en plus avec une idée super pour les tournages sphériques.

Pascal Tournage bagues bronze,matière première et fabrication appareil tournage sphérique 855664

Invité
Invité


Revenir en haut Aller en bas

Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Empty Re: Tournage bagues bronze,matière première et fabrication appareil tournage sphérique

Message  ilfaitvraimentbeau le Mer 04 Aoû 2010, 17:39

merci pour la réponse, je pense qu'un jour je vais installer un système d'arrosage, j'ai déjà récupéré une pompe d'aquarium qui devrait faire l'affaire, si elle ne fait pas l'affaire, j'ai aussi récupéré un système de jet dentaire qui contient une mini-pompe... il faudra faire des essais
le moment venu je posterai tout cela sur le forum...
le cardan me fait penser à l'antique 2 CV que j'avais autrefois
ça, c'était une voiture simple à entretenir, économique, sans électronique inutile et même presque sans électricité puisque le clignotant était mécanique, l'essuie-glace fonctionnait avec le flexible du compteur... il était difficile de faire plus simple Tournage bagues bronze,matière première et fabrication appareil tournage sphérique 289853
ilfaitvraimentbeau
ilfaitvraimentbeau
Chevronné
Chevronné

Messages : 168
Date d'inscription : 19/07/2010

Revenir en haut Aller en bas

Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Empty Re: Tournage bagues bronze,matière première et fabrication appareil tournage sphérique

Message  brise-copeaux le Mer 04 Aoû 2010, 18:21

@ilfaitvraimentbeau a écrit:merci pour ce reportage photo très intéressant !
une petite question qui paraîtra sans doute stupide aux pro, mais je ne suis qu'un amateur...
j'usine à sec, sauf pour le tronçonnage pour lequel j'utilise de l'huile de coupe entière et je n'ai donc pas l'expérience de l'utilisation de l'arrosage
quand on arrose, c'est avec de l'huile soluble, donc de l'huile + de l'eau
n'y a t'il pas un risque d'oxydation du banc ?
faut-il essuyer l'huile de coupe une fois l'usinage fait pour éviter ceci
?
.

Bonjour à tous.

Salut ilfaitvraimentbeau.

Non pas du tout si tu respecte bien les dosages, je dirai même que c'est mieux que l'huile entière car refroidi plus vite les pièces, l'huile entière est plutôt réservée quand tu à de gros effort de coupe par exemple pour une filière ou taraudage de gros Ø.
Le seul ennui avec les solubles c'est les bactéries si tu garde trop longtemps, il vaut mieux vidanger tout les 4 mois.
------------------------------------------------

Salut tourelle66.

Beau reportage digne d'une série télé. Oui bien usés tes bagues en tout cas tu fais une belle remise en état en plus tu t'équipe d'un belle appareil à boule.
Petite remarque tu sors un peu trop ta lame à tronçonnée Tournage bagues bronze,matière première et fabrication appareil tournage sphérique 289853 la théorie c'est 5mm de + que le tronçonnage à effectué.
Tu sais je ne suis pas très impressionner car ça a été toute ma carrière dans ce type de travaux mais là ou je suis impressionner c'est des personnes comme toi qui à la base ce m'était pas leur boulot. Shocked

Bonne continuation.

Jean-Jacques

_________________
Chez vous, vous avez l'heure chez nous ont à le temps-------proverbe africain----
brise-copeaux
brise-copeaux
Chevronné
Chevronné

Messages : 982
Date d'inscription : 10/07/2010

Revenir en haut Aller en bas

Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Empty Re: Tournage bagues bronze,matière première et fabrication appareil tournage sphérique

Message  Invité le Mer 04 Aoû 2010, 18:24

bonjour michel, Tournage bagues bronze,matière première et fabrication appareil tournage sphérique 289853

l'huile de coupe contient seulement 3 à 8% max d'eau donc très peu, de plus il faut pensé que les différentes parties de ta machine sont déjà sous protection (graisse où huile selon les endroits) donc au niveau corrosion pas de risque particulier de ce coté là.
usiné à sec de manière générale soumet les outils à un échauffement qui émoussent les arêtes de coupe et diminue leur durée de vie !
les anciens tournaient l'alu en lubrifiant avec du lait ... si ... si, pour avoir essayé ça donne un bel état de surface par contre si tu laisses décanter tu as une odeur très prenante Wink

cordialement Tournage bagues bronze,matière première et fabrication appareil tournage sphérique 986916

Invité
Invité


Revenir en haut Aller en bas

Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Empty Re: Tournage bagues bronze,matière première et fabrication appareil tournage sphérique

Message  brise-copeaux le Mer 04 Aoû 2010, 19:13

alproc a écrit:bonjour michel, Tournage bagues bronze,matière première et fabrication appareil tournage sphérique 289853

-1-l'huile de coupe contient seulement 3 à 8% max d'eau donc très peu
-2- de plus il faut pensé que les différentes parties de ta machine sont déjà sous protection (graisse où huile selon les endroits) donc au niveau corrosion pas de risque particulier de ce coté là.
-3-usiné à sec de manière générale soumet les outils à un échauffement qui émoussent les arêtes de coupe et diminue leur durée de vie !
-4_les anciens tournaient l'alu en lubrifiant avec du lait ... si ... si, pour avoir essayé ça donne un bel état de surface par contre si tu laisses décanter tu as une odeur très prenante Wink

cordialement Tournage bagues bronze,matière première et fabrication appareil tournage sphérique 986916
.

Salut jean- Michel.

En -1- pour de l'huile soluble c'est le contraire, c'est 5 à 8% d'huile et le reste en eau. Donc avec un bidon de 5 litres ça t'en fais pas mal.
En -2- tout à fait ce n'est pas par ce que l'huile soluble ne corrode pas qu'il faut négliger le graissage sur toute partie en frottement sur machine ,glissière, vis.
En -3- Là aussi d'accord surtout pour ARS, HSS et carbure brasé.
En -4- Là c'est une première jamais entendu, mais pourquoi pas il y a de la matière grasse dans le lait, jm'en vais essayé. Very Happy


Jean-Jacques.

_________________
Chez vous, vous avez l'heure chez nous ont à le temps-------proverbe africain----
brise-copeaux
brise-copeaux
Chevronné
Chevronné

Messages : 982
Date d'inscription : 10/07/2010

Revenir en haut Aller en bas

Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Empty Re: Tournage bagues bronze,matière première et fabrication appareil tournage sphérique

Message  Invité le Mer 04 Aoû 2010, 19:20

rebonsoir, Tournage bagues bronze,matière première et fabrication appareil tournage sphérique 289853

oups heureusement que tu m'as lu j'ai réussi à écrire le contraire de ce que je voulais dire Embarassed
pour le lait, au début j'ai cru à une blague et en fait non le gars qui m'a expliqué cela, qui est mort aujourd'hui, travaillait chez un fabricant de matériel pour pelle hydraulique.
tu me diras ce que tu en penses mais moi j'ai été agréablement surpris mais le problème c'est que tu es obligé de nettoyé juste après en particulier l'été

cordialement Tournage bagues bronze,matière première et fabrication appareil tournage sphérique 363410

Invité
Invité


Revenir en haut Aller en bas

Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Empty Re: Tournage bagues bronze,matière première et fabrication appareil tournage sphérique

Message  tourelle66 le Mer 04 Aoû 2010, 23:17

@brise-copeaux a écrit:
Petite remarque tu sors un peu trop ta lame à tronçonnée Tournage bagues bronze,matière première et fabrication appareil tournage sphérique 289853 la théorie c'est 5mm de + que le tronçonnage à effectué.
Tu sais je ne suis pas très impressionner car ça a été toute ma carrière dans ce type de travaux mais là ou je suis impressionner c'est des personnes comme toi qui à la base ce m'était pas leur boulot. Shocked

Bonne continuation.

Jean-Jacques

Bonsoir,

Merci pour ta remarque pertinente Jean-Jacques Tournage bagues bronze,matière première et fabrication appareil tournage sphérique 289853 A peine reçu ,j'ai monté le porte lame au maxi pour me rendre compte de sa capacité maximale et j'ai pas percuté (mais alors pas du tout Embarassed ) que ça ne servait à rien de le solliciter à ce point pour des tronçonnages aussi courts.

J'imagine bien aussi que pour t'impressionner il en faut bien plus que ça ! surtout avec les situations d'usinages que tu as dû rencontrer tout au long de ta carrière ?!
Venant de toi ça me touche beaucoup ( et c'est pas péjoratif !) Tournage bagues bronze,matière première et fabrication appareil tournage sphérique 289853
Il y a une chose que j'aime bien dans tous ces travaux d'usinage, et c'est ce qu'il c'est passé avec ce petit appareil réalisé à la va-vite Embarassed ,c'est d'arriver à se sortir (tout seul , et oui des fois on a pas le choix)de problèmes techniques scratch , et d'arriver à les résoudre avec les moyens du bord .
Les souvenirs de réalisations et expériences d'autres membres étant une aide bien utile dans ces moments là !Comme quoi la curiosité (saine) est toujours payante un jour...

troispattes a écrit:
Modeste... C'est de l'usinage complet ! Et en plus avec une idée super pour les tournages sphériques.

Pascal

Pour l'instant, l'outil tel quel n'est bon que pour les usinages intérieurs.Je fini normalement demain, le module pour usiner le sphérique extérieur...
L'idéal je pense quand même pour ce genre d'appareil étant ceux que l'on connaît habituellement .
N'ayant pas la fraiseuse au boulot, et surtout n'ayant pas le temps de fabriquer un appareil complet a fixer sur le traînard, j'ai opter pour cette solution...qui m'a tout de même pris 2 heures environ de mon temps...Embarassed
A+ et merci pour vos commentaires sympas et constructifs
David
Smile
tourelle66
tourelle66
Passionné
Passionné

Messages : 44
Date d'inscription : 18/07/2010

Revenir en haut Aller en bas

Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Empty Re: Tournage bagues bronze,matière première et fabrication appareil tournage sphérique

Message  tourelle66 le Jeu 05 Aoû 2010, 23:45

Bonsoir,

La suite en image avec le module pour usinage sphérique extérieur .
J'ai pas eu le temps de l'essayer car j'ai dû partir en dépannage Embarassed
L'usinage s'est avéré plus laborieux, 3 des courroies du tour ayant décidé subitement de se faire la belle.... 2 étaient déjà parties il y a 2 mois environ, au final j'ai tourné (c'est le cas de le dire ) avec la seule restante ... Embarassed 1 courroie sur 6 ça fait léger !
Bref voici les photos

Récup d'un patin usé de notre chasse-neige...
Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Photos-0089

Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Photos-0090

Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Photos-0091

Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Photos-0092

Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Photos-0094

Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Photos-0095

Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Photos-0096

Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Photos-0097

Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Photos-0098

Alésage maintenant...
Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Photos-0099



Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Photos-0105

Petits chanfreins inter et exter
Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Photos-0106

Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Photos-0108

Tronçonnage du surplus ( avec l'outil bien réglé ! merci brise-copeaux Smile )
Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Photos-0111

Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Photos-0112

Ayé c'est coupé !
Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Photos-0113

Dressage de la face et mise à la cote
Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Photos-0114

Passe de 5 mm
Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Photos-0115

Chanfrein inter
Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Photos-0117

Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Photos-0118

Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Photos-0119

Chanfrein exter
Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Photos-0120

Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Photos-0121

L'alliance... Very Happy
Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Photos-0122

Usinage de l'axe devant se monter sur l'appareil réalisé plus haut
Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Photos-0124

Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Photos-0127

Usinage de l'emmanchement
Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Photos-0128

Petit chanfrein
Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Photos-0129

Plus qu'a tailler
Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Photos-0130

Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Photos-0132

Perçage de l'anneau
Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Photos-0133

Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Photos-0135

Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Photos-0136

Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Photos-0137

Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Photos-0138

Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Photos-0139

Emmanchement et soudage de l'axe usiné
Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Photos-0140

Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Photos-0141

Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Photos-0142

Maintenant, usinage de la pièce qui recevra l'outil à plaquette et qui sera emmanché à l'opposé sur l'anneau
Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Photos-0143

Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Photos-0144

Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Photos-0145

Perçage
Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Photos-0146


Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Photos-0149

Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Photos-0150

Tronçonnage et chanfreinage de la partie extérieure
Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Photos-0151

Perçage et taraudage à M6 pour blocage de l'outil
Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Photos-0154

Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Photos-0155

Montage de l'anneau et pointage du logement en place
Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Photos-0153

On voit déjà une boule....virtuelle Very Happy
Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Photos-0152

Alignement et emmanchement dans l'anneau avant soudage
Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Photos-0156

Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Photos-0157

Soudage

Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Photos-0158

Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Photos-0160

Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Photos-0161

Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Photos-0162

Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Photos-0163

Demain la suite avec les essais
A+
David
Smile
tourelle66
tourelle66
Passionné
Passionné

Messages : 44
Date d'inscription : 18/07/2010

Revenir en haut Aller en bas

Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Empty Re: Tournage bagues bronze,matière première et fabrication appareil tournage sphérique

Message  phil63 le Ven 06 Aoû 2010, 08:07

Bonjour,

Ca , au moins, c'est du reportage photo!!!

Bravo!!

Phil

_________________
pliante-rapido.com

RapidAmicalement
phil63
phil63
Passionné
Passionné

Messages : 140
Date d'inscription : 19/07/2010

http://www.pliante-rapido.com

Revenir en haut Aller en bas

Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Empty Re: Tournage bagues bronze,matière première et fabrication appareil tournage sphérique

Message  vigo le Ven 06 Aoû 2010, 19:41

Bonsoir à tous,

tourelle66 : Bravo ! pour ce superbe article très détaillé et très intéressant.

Merci Tournage bagues bronze,matière première et fabrication appareil tournage sphérique 431767
vigo
vigo
Passionné
Passionné

Messages : 12
Date d'inscription : 29/07/2010

Revenir en haut Aller en bas

Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Empty Re: Tournage bagues bronze,matière première et fabrication appareil tournage sphérique

Message  xav58 le Ven 06 Aoû 2010, 21:05

bonsoir tourelle Tournage bagues bronze,matière première et fabrication appareil tournage sphérique 431767 Tournage bagues bronze,matière première et fabrication appareil tournage sphérique 431767

bravo pour ce reportage !!! je dirais même + félicitation !!! Tournage bagues bronze,matière première et fabrication appareil tournage sphérique 276252 Tournage bagues bronze,matière première et fabrication appareil tournage sphérique 276252 Very Happy

je vais suivre ton montage pour les sphères extérieur par ce que je voie pas comment il fonctionne ??????? Embarassed Embarassed
ce que je comprend pas , c est l axe de rotation qui est déporté par rapport a la pièce
alors que pour faire une demi sphère , il faudrait que ton axe soit dans l axe de la pièce..... Embarassed Embarassed Embarassed scratch scratch scratch

je t ai fait un schéma pour bien me faire comprendre Shocked

Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Img01210

amicalement


Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Xavier1
xav58
xav58
Passionné
Passionné

Messages : 137
Date d'inscription : 10/07/2010

Revenir en haut Aller en bas

Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Empty Re: Tournage bagues bronze,matière première et fabrication appareil tournage sphérique

Message  tourelle66 le Ven 06 Aoû 2010, 21:13

@xav58 a écrit:bonsoir tourelle Tournage bagues bronze,matière première et fabrication appareil tournage sphérique 431767 Tournage bagues bronze,matière première et fabrication appareil tournage sphérique 431767

bravo pour ce reportage !!! je dirais même + félicitation !!! Tournage bagues bronze,matière première et fabrication appareil tournage sphérique 276252 Tournage bagues bronze,matière première et fabrication appareil tournage sphérique 276252 Very Happy

je vais suivre ton montage pour les sphères extérieur par ce que je voie pas comment il fonctionne ??????? Embarassed Embarassed
ce que je comprend pas , c est l axe de rotation qui est déporté par rapport a la pièce
alors que pour faire une demi sphère , il faudrait que ton axe soit dans l axe de la pièce..... Embarassed Embarassed Embarassed scratch scratch scratch

je t ai fait un schéma pour bien me faire comprendre Shocked

Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Img01210

amicalement


Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Xavier1

Bonsoir ,

Oui, tu as raison pour ton schéma.
Mes bagues ont un diamètre au plus fort de 40 mm, pour un arc de 55 mm de rayon !
Ce n'est donc pas une boule que j'avais à faire .
Les bagues sont finis.
Je poste les photos ce soir.
Il a fallu que je modifie l'appareil en dernière minute....
Merci pour vos remarques.
Je précise encore que ce montage est loin de remplacer comme je l'ai dis plus haut, le système traditionnel .
C'est du dépannage quasi sur mesure pour ces bagues ci .
A bientôt
David
Smile
tourelle66
tourelle66
Passionné
Passionné

Messages : 44
Date d'inscription : 18/07/2010

Revenir en haut Aller en bas

Tournage bagues bronze,matière première et fabrication appareil tournage sphérique Empty Re: Tournage bagues bronze,matière première et fabrication appareil tournage sphérique

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
