Montage d'une visu

5 participants

Aller en bas

Montage d'une visu Empty Montage d'une visu

Message  brifou Dim 20 Juin 2021, 08:17

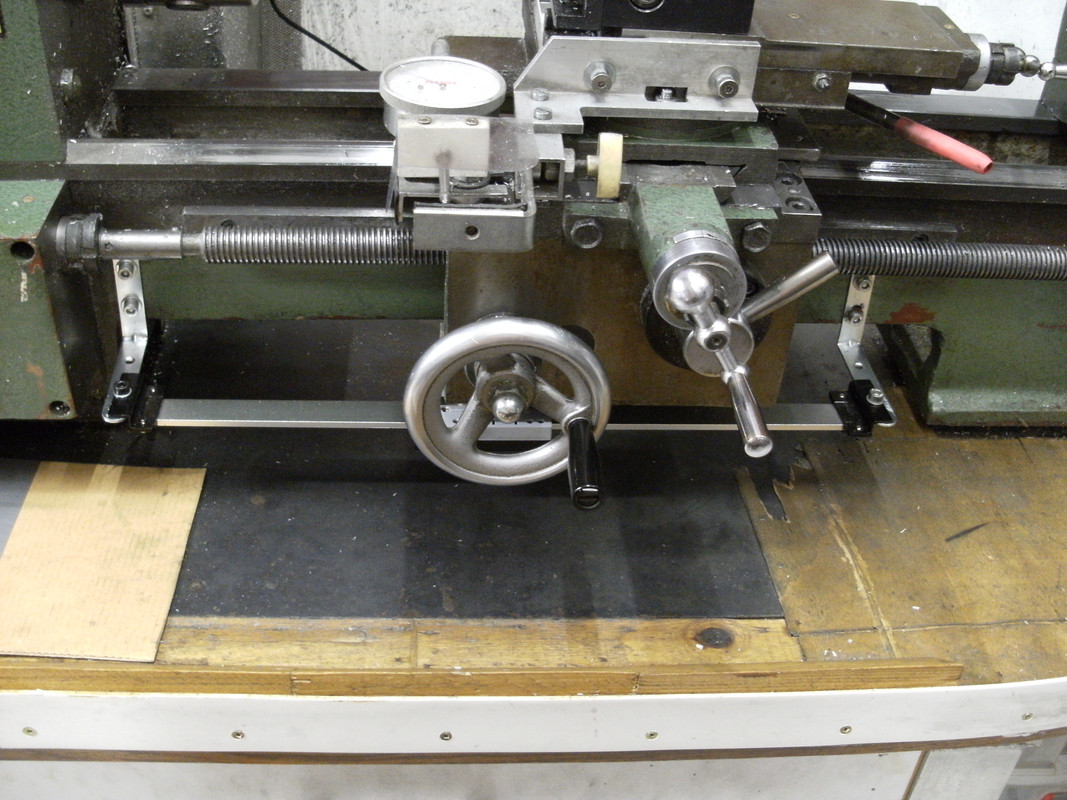

Bonjour, j'ai monté cette visu, sur mon vieux tour,

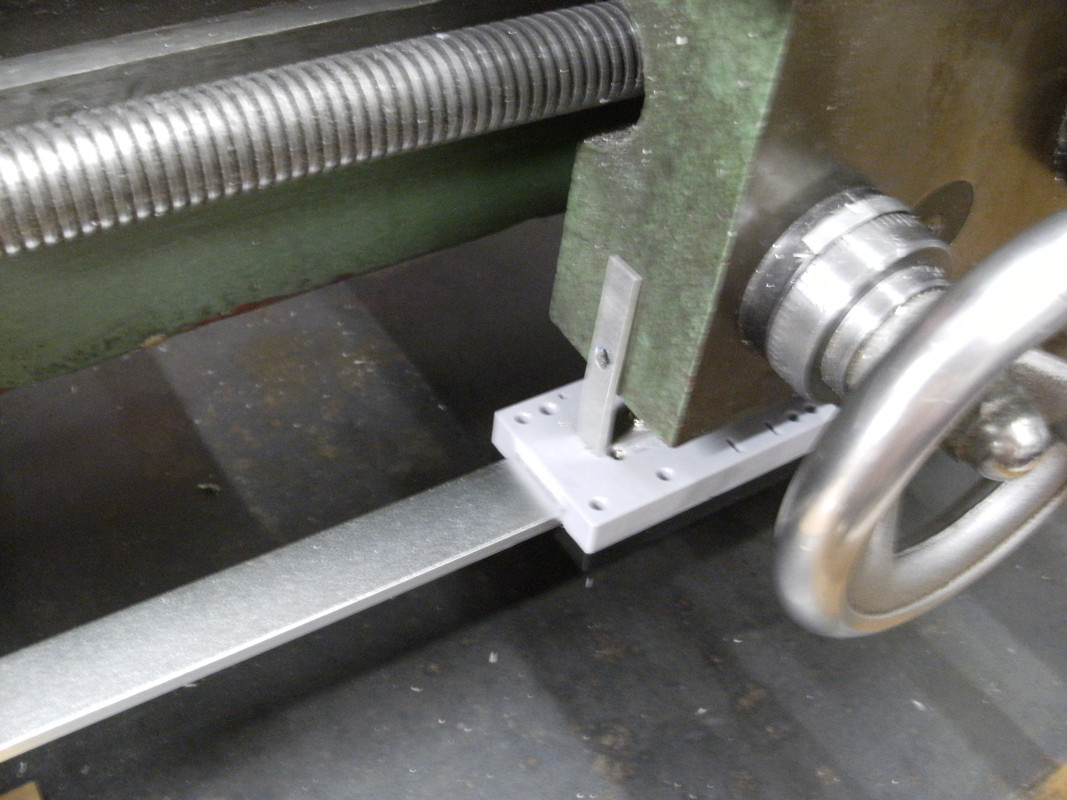

Montage d'une visu DSCF6408

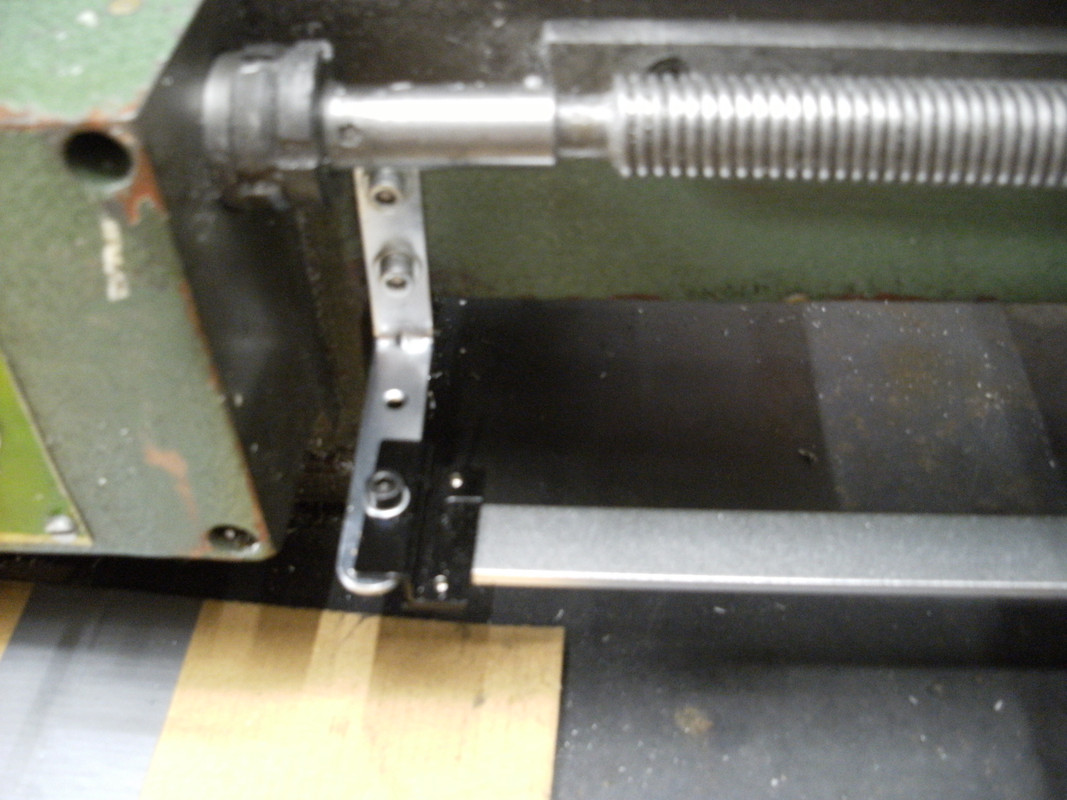

Montage d'une visu DSCF6409

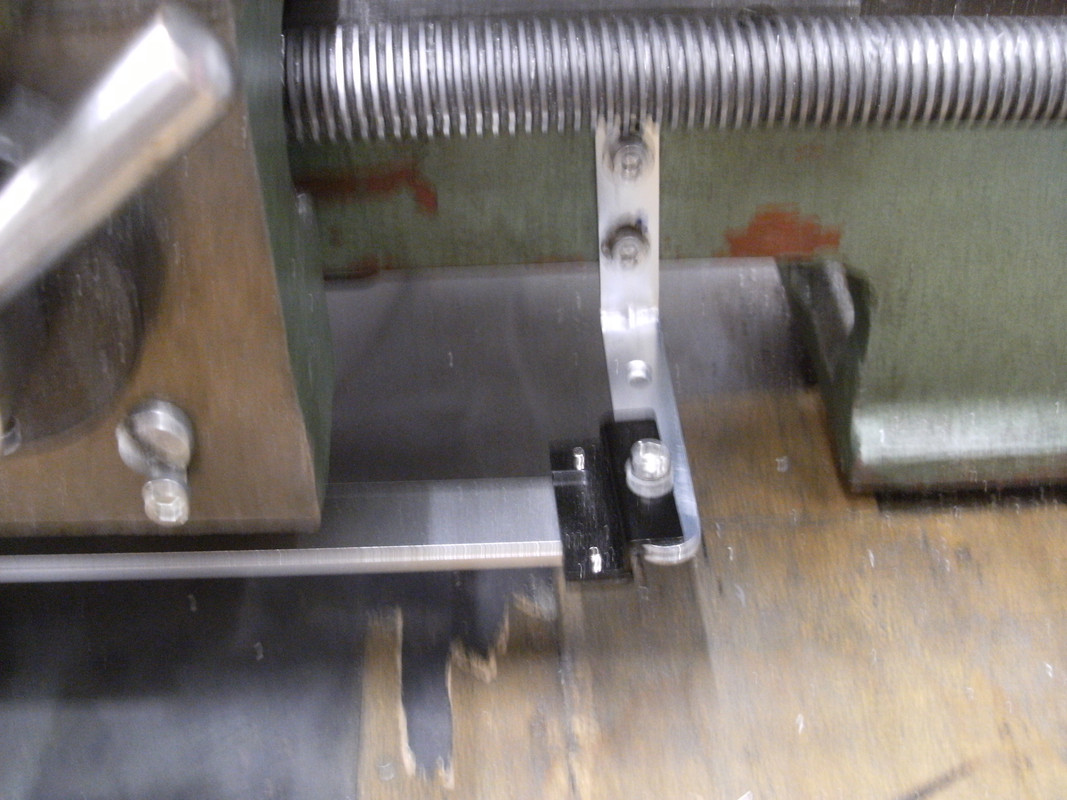

Montage d'une visu DSCF6410

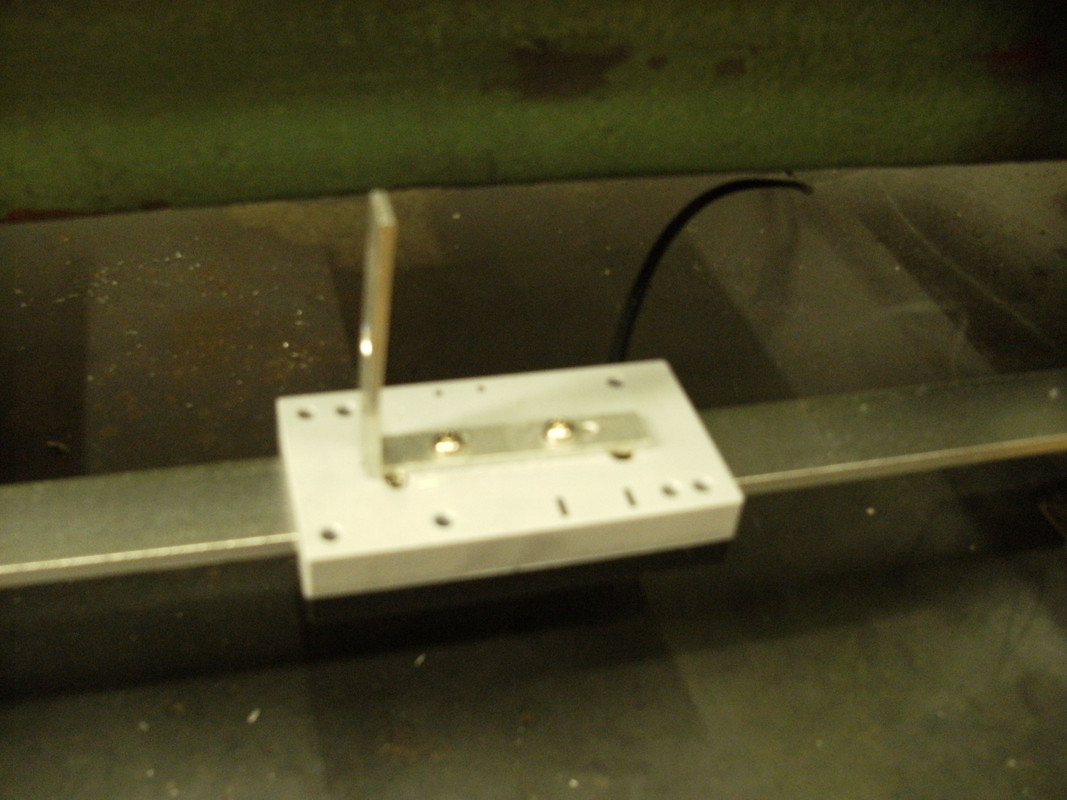

Montage d'une visu DSCF6406

Montage d'une visu DSCF6411

Montage d'une visu DSCF6407

Installation assez facile, ça fonctionne bien,
Bon ce n'est pas du Mitutoyo, mais elle coute 10 fois moins cher,

Si quelqu'un a un lien pour trouver un soufflet de protection en toile, merci de le donner,

J'ai mis, comme une une chaussette en sac poubelle, ça le fait,

Merci de vos appréciation, et conseils,

brifou
Passionné
Passionné

Messages : 61
Date d'inscription : 07/09/2014

Revenir en haut Aller en bas

Montage d'une visu Empty Re: Montage d'une visu

Message  Kadelak Dim 20 Juin 2021, 13:27

Tu beau boulot , astucieux . Propre .

Kadelak
Passionné
Passionné

Messages : 97
Date d'inscription : 28/01/2021

Revenir en haut Aller en bas

Montage d'une visu Empty Re: Montage d'une visu

Message  TRD Dim 20 Juin 2021, 14:23

Habituellement on ne met pas de soufflet.

On monte la regle de telle maniere que la partie mobile soit sur le côté ou dessous et pas dessus.

Et dessus, on place un ecran en cormiere ou en U pour proteger des projections de liquides et de copeaux.

Que ce soit du "mets ton tuyau" ou pas, ça fonctionne tres bien.

_________________
La théorie c'est quand on sait presque tout et que rien ne fonctionne.
La pratique c'est quand tout marche à merveille et que personne ne sait pourquoi.

Albert EINSTEIN

TRD
Modérateur
Modérateur

Messages : 2989
Date d'inscription : 11/08/2010

Revenir en haut Aller en bas

Montage d'une visu Empty Re: Montage d'une visu

Message  TRD Dim 20 Juin 2021, 14:30

Un exemple parmi tant d'autres : mon affuteuse Cincinnati.

Montage d'une visu DlrN4

La regle est sous l'ecran en tole inox. A gauche, on voit le bout qui depasse et la fixation sur un profilé alu de recuperation.

_________________
La théorie c'est quand on sait presque tout et que rien ne fonctionne.
La pratique c'est quand tout marche à merveille et que personne ne sait pourquoi.

Albert EINSTEIN

TRD
Modérateur
Modérateur

Messages : 2989
Date d'inscription : 11/08/2010

Revenir en haut Aller en bas

Montage d'une visu Empty Re: Montage d'une visu

Message  brifou Dim 20 Juin 2021, 22:39

@TRD a écrit:Habituellement on ne met pas de soufflet.

On monte la regle de telle maniere que la partie mobile soit sur le côté ou dessous et pas dessus.

Et dessus, on place un ecran en cormiere ou en U pour proteger des projections de liquides et de copeaux.

Que ce soit du "mets ton tuyau" ou pas, ça fonctionne tres bien.

Ok, j'ai bien mis la partie noire de la règle, en dessous, mais c'est juste l'endroit
ou tombe les copeaux et huile de coupe,
donc je suis obligé de protéger,

brifou
Passionné
Passionné

Messages : 61
Date d'inscription : 07/09/2014

Revenir en haut Aller en bas

Montage d'une visu Empty Re: Montage d'une visu

Message  myford Lun 21 Juin 2021, 09:16

Mon humble avis.Montage d'une visu Image10

myford
Passionné
Passionné

Messages : 66
Date d'inscription : 03/09/2011

Mjc22160 aime ce message

Revenir en haut Aller en bas

Montage d'une visu Empty Re: Montage d'une visu

Message  brifou Lun 21 Juin 2021, 09:57

Et oui, mais c'est bien sur, c'est plus mieux, je n'y ai pas pensé,

merci du conseil, je sais pas si je vais le refaire, ???

brifou
Passionné
Passionné

Messages : 61
Date d'inscription : 07/09/2014

Revenir en haut Aller en bas

Montage d'une visu Empty Re: Montage d'une visu

Message  brise-copeaux Lun 21 Juin 2021, 10:50

@brifou a écrit: je sais pas si je vais le refaire, ???

Salut,

Je te le conseil vivement de passer tout derrière comme le montre "myford"

@ +

_________________
Chez vous, vous avez l'heure chez nous , on a le temps-------proverbe africain----
brise-copeaux
brise-copeaux
Chevronné
Chevronné

Messages : 1145
Date d'inscription : 10/07/2010

Revenir en haut Aller en bas

Montage d'une visu Empty Re: Montage d'une visu

Message  TRD Lun 21 Juin 2021, 13:54

Moi aussi, je pense que c'est mieux. Et meme en ajoutant un casse-goutte pour proteger du ruissellement.

Avec une visu à 2500 Euros, il est indispensable de proteger les regles. C'est ecrit dans les notices de montage. J'imagine difficilement qu'un appareil à 50 balles puisse être mieux protegé par construction qu'une visu Acu-rite, Heidenhain ou Fagor.

Si la visu deconne, le coût de la modification sera bouffé à la premiere piece qui finira sa carrière dans le bac à copeaux.

Et c'est pareil pour l'afficheur. Meme s'il est vendu pour être IP "tout ce qu'on voudra", il faut eviter de le faire baigner dans le fluide de coupe.

_________________
La théorie c'est quand on sait presque tout et que rien ne fonctionne.
La pratique c'est quand tout marche à merveille et que personne ne sait pourquoi.

Albert EINSTEIN

TRD
Modérateur
Modérateur

Messages : 2989
Date d'inscription : 11/08/2010

Revenir en haut Aller en bas

Montage d'une visu Empty Re: Montage d'une visu

Message  brifou Lun 21 Juin 2021, 14:24

je vais le faire,, même si j'étais tout content, de l'avoir installée,
réglée au mieux au comparateur,
Alors rebelotte,

brifou
Passionné
Passionné

Messages : 61
Date d'inscription : 07/09/2014

Revenir en haut Aller en bas

Montage d'une visu Empty Re: Montage d'une visu

Message  TRD Lun 21 Juin 2021, 14:30

Bah, tu le seras encore plus quand tu pourras faire du copeau sans être obligé de regarder à tout bout de champ où partent le liquide d'arrosage et les copeaux.

Sur mon tour, j'ai meme etanché le capot du transversal avec du mastic silicone. Parfois, on pourrait cultiver du riz sur le trainard...

_________________
La théorie c'est quand on sait presque tout et que rien ne fonctionne.
La pratique c'est quand tout marche à merveille et que personne ne sait pourquoi.

Albert EINSTEIN

TRD
Modérateur
Modérateur

Messages : 2989
Date d'inscription : 11/08/2010

Revenir en haut Aller en bas

Montage d'une visu Empty Re: Montage d'une visu

Message  brise-copeaux Lun 21 Juin 2021, 17:34

@TRD a écrit: Parfois, on pourrait cultiver du riz sur le trainard...

86782 sunny

_________________
Chez vous, vous avez l'heure chez nous , on a le temps-------proverbe africain----
brise-copeaux
brise-copeaux
Chevronné
Chevronné

Messages : 1145
Date d'inscription : 10/07/2010

Revenir en haut Aller en bas

Montage d'une visu Empty Re: Montage d'une visu

Message  brifou Mar 22 Juin 2021, 06:41

J'ai commencé, ça ne se présente pas tout à fait comme sur la photo de Mylord,
je ne vais tout de même pas démonter le trainard , pour lui percer des trous en dessous,
et le curseur n'est pas prévu, pour être relié par dessous,
Mais je vais me débrouiller,

brifou
Passionné
Passionné

Messages : 61
Date d'inscription : 07/09/2014

Revenir en haut Aller en bas

Montage d'une visu Empty Re: Montage d'une visu

Message  TRD Mar 22 Juin 2021, 08:51

Une regle de visu, ça ne se met pas forcement devant.

Comment c'est fait derrière ?

Essaye aussi de faire des pattes plus massives. Un tour ça peut vibrer. Et les petites equerres de menuisier ça risque de rentrer en resonance. Il faut faire le plus court possible, le plus epais possible et sans trou inutile. Et si on peut trianguler c'est encore mieux.

Apres, on fait du mieux qu'on peut. L'ideal n'est pas toujours realisable. Il vaut mieux cependant un comparateur à cadran bien monté qune visu Heidenhain fixee sur des pattes branlantes ou baignant dans le jus.

_________________
La théorie c'est quand on sait presque tout et que rien ne fonctionne.
La pratique c'est quand tout marche à merveille et que personne ne sait pourquoi.

Albert EINSTEIN

TRD
Modérateur
Modérateur

Messages : 2989
Date d'inscription : 11/08/2010

Revenir en haut Aller en bas

Montage d'une visu Empty Re: Montage d'une visu

Message  TRD Mar 22 Juin 2021, 10:21

D'autres exemples

Tour Graziano, transversal

Protection par corniere alu avec joint en mastic silicone

Montage d'une visu Zwa1q


Tour Graziano, longitudinal

A l'arriere du tour
Protection par corniere alu. On voit bien les copeaux qui trainent. La patte en tole jaune deplace le lecteur sur la regle.. La tole donne une tres grande rigidité dans la direction du mouvement et de la souplesse dans la direction à 90 degres pour eviter de contraindre la regle (qui est en verre. ) On voit les lumières utilisees pour ajuster lors du montage. Toutes les pieces ont des formes simples.  Repetabilite sur butee +/-5 microns.

On ne voit pas sur la photo la (solide) butee qui limite la course du trainard à un metre pour ne pas endommager la regle de la visu. La regle a une course de 1020, mais le trainard a normalement une course de 2000.

Montage d'une visu YXVLd

Fraiseuse Vernier, longitudinal

Devant la table. J'en ai deja installé a l'arriere sur d'autres fraiseuses. La protection peut etre meilleure mais ça peut limiter la course transversale en buttant contre le bâti.

Protection par U en acier epais.

Montage d'une visu YejYe

_________________
La théorie c'est quand on sait presque tout et que rien ne fonctionne.
La pratique c'est quand tout marche à merveille et que personne ne sait pourquoi.

Albert EINSTEIN

TRD
Modérateur
Modérateur

Messages : 2989
Date d'inscription : 11/08/2010

Revenir en haut Aller en bas

Montage d'une visu Empty Re: Montage d'une visu

Message  brifou Sam 26 Juin 2021, 06:56

J'ai ré installé la visu en position verticale,
Après avoir ramé, pour la pièce de commande du curseur,
j'ai mis de la cornière acier, bien dimensionné, ça fonctionne bien,
protection en tôle d'alu, un peu décor, ça fait plus bo,
qui tiennent au bati, par du velcro, comme ça ce sera démontable, si soucis à venir,
Photos,

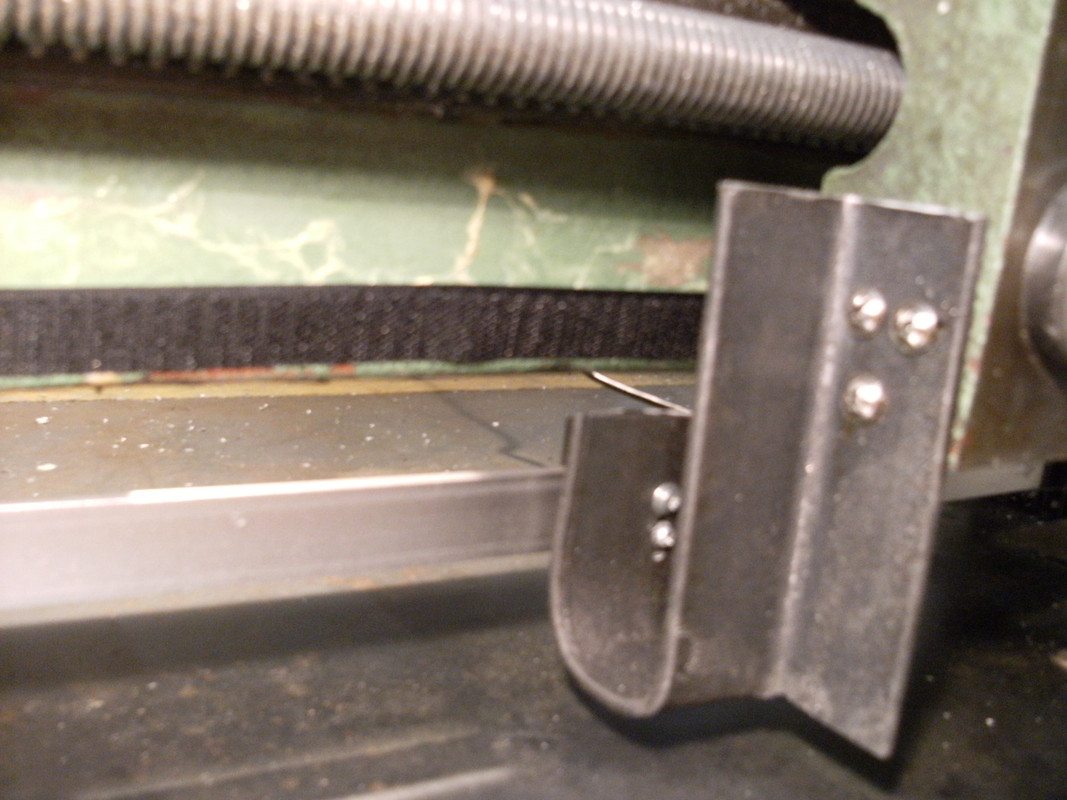

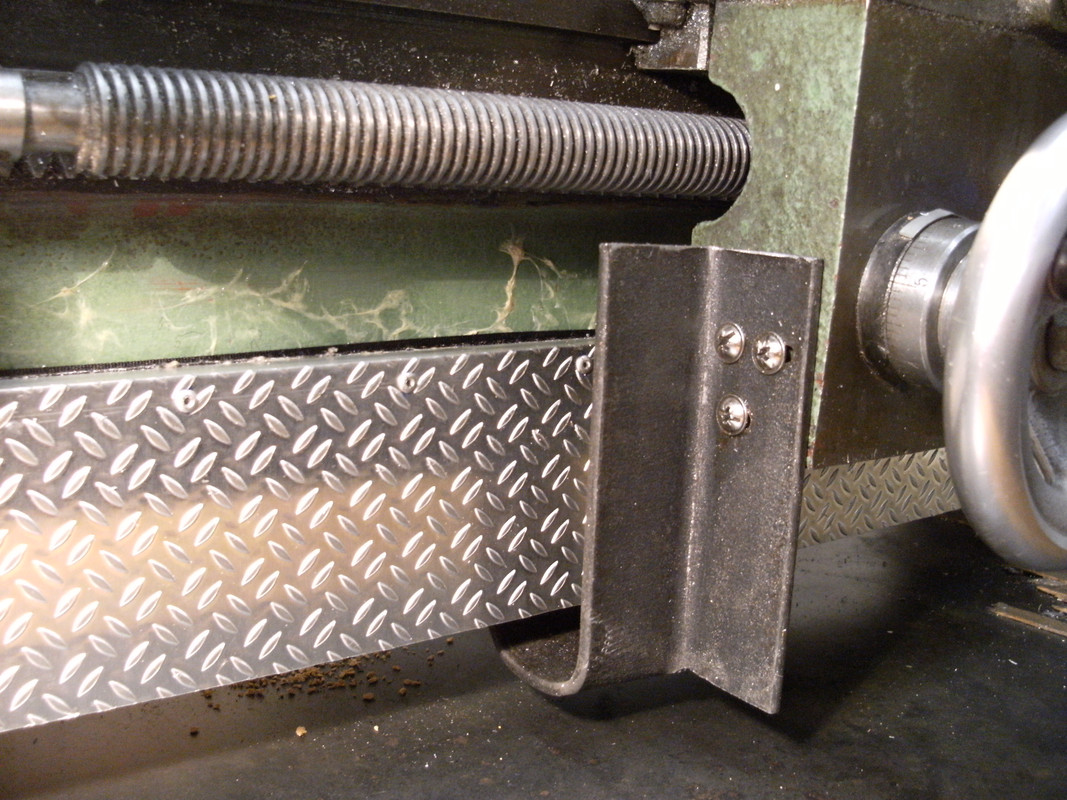

Montage d'une visu DSCF6416

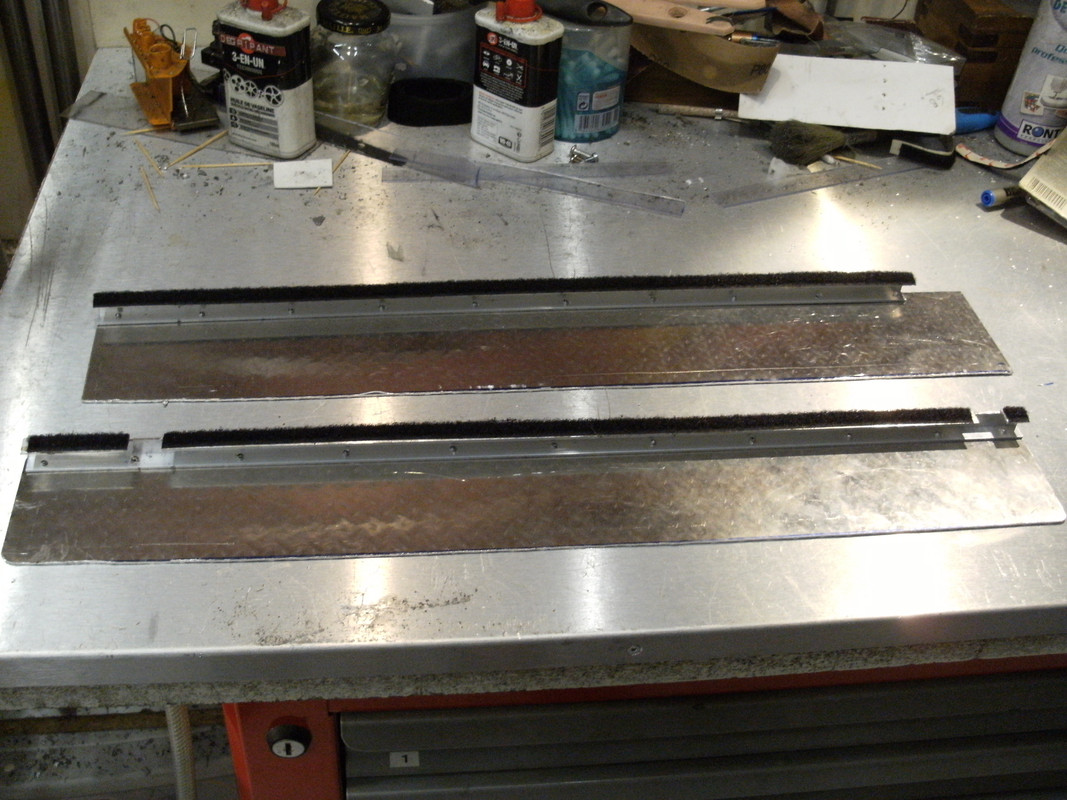

Montage d'une visu DSCF6418

Montage d'une visu DSCF6419

Montage d'une visu DSCF6420

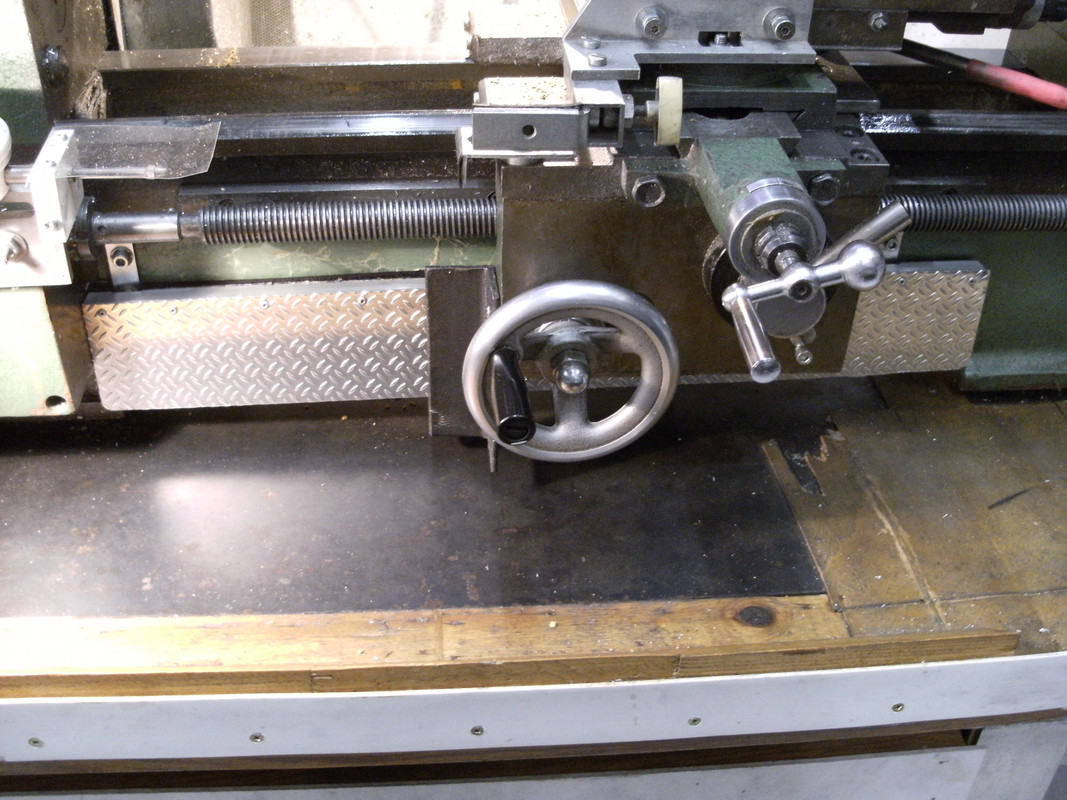

Montage d'une visu DSCF6421

Une protection, devant et une derrière, qui descend un peu plus, la partie arrière
de la règle, sert au comptage, ( partie noire), donc à protéger encore plus,

brifou
Passionné
Passionné

Messages : 61
Date d'inscription : 07/09/2014

Revenir en haut Aller en bas

Montage d'une visu Empty Re: Montage d'une visu

Message  TRD Sam 26 Juin 2021, 08:03

Là, c'est beaucoup mieux protégé. Et rigide.

Bravo.

_________________
La théorie c'est quand on sait presque tout et que rien ne fonctionne.
La pratique c'est quand tout marche à merveille et que personne ne sait pourquoi.

Albert EINSTEIN

TRD
Modérateur
Modérateur

Messages : 2989
Date d'inscription : 11/08/2010

Revenir en haut Aller en bas

Montage d'une visu Empty Re: Montage d'une visu

Message  brifou Sam 26 Juin 2021, 08:38

Merci, je suis en train, de tester,

brifou
Passionné
Passionné

Messages : 61
Date d'inscription : 07/09/2014

Revenir en haut Aller en bas

Montage d'une visu Empty Re: Montage d'une visu

Message  brifou Jeu 29 Juil 2021, 06:50

@brifou a écrit:Merci, je suis en train, de tester,

Après quelques petits travaux, et m^me des jantes alu, (échelle 1/32) , diamètres entre 16 et 18 mm,
je peux dire que ça fonctionne très bien,

Beaucoup plus pratique que, le comparateur, (course de 30 mm), que j'ai utilisé pendant des années,
Mais sur lequel, suivant les pièces à réaliser, je devais, régler l'équerre de commande,
ou m^me la remplacer, par une autre plus ou moins longue,

Donc globalement très satisfait de cet achat, et installation,
Merci pour le conseil, de la monter en vertical, et non à plat,

brifou
