Effort de remontée d'un verin Hydraulique simple effet .

5 participants

Aller en bas

Effort de remontée d'un verin Hydraulique simple effet . Empty Effort de remontée d'un verin Hydraulique simple effet .

Message  Georges de Villette Dim 30 Mai 2021, 09:57

Bonjour tout le monde .
On ne peut pas dire que je sois très actif sur le forum ... A chacun son truc !
Je ne sais pas si l'endroit est justifié pour poser ma question , mais je ne savais pas trop ou poster ?
.
Je réalise une presse hydraulique avec un châssis récupéré ....
.
Le vérin utilisé est un cric bouteille de 12 tonnes .
Il va fonctionner la tête en bas , donc j'ai fait la modification classique trouvée sur le net ...
Le vérin fonctionne très bien à présent la tête en bas .
.
Ma question :
Quel effort faut il pour remonter le vérin à sa position initiale ?
.
Une photo de la construction en cours ....

Effort de remontée d'un verin Hydraulique simple effet . Dzotai10

_________________
Le travail est bien une maladie !
Puisqu'il y a une médecine du travail !!! ( Coluche )
Georges de Villette
Georges de Villette
Chevronné
Chevronné

Messages : 110
Date d'inscription : 27/04/2011

Revenir en haut Aller en bas

Effort de remontée d'un verin Hydraulique simple effet . Empty Re: Effort de remontée d'un verin Hydraulique simple effet .

Message  BEROLA Dim 30 Mai 2021, 10:01

Bonjour Georges !
content de te revoir un peu !
la dernière fois c'était a une expo de Portes les Vce !!

A mon avis je ne vois guère d'autre solution que celle de ressorts suffisants pour contrer le poids du vérin et sa circulation d'huile.
Ressorts a monter avec un collier sur la tête de vérin .
@+

_________________
CAV 430
Je ne me lasse pas d'être utile , la nature m'a fait ainsi.   (Léonard de Vinci )
on ne résoud pas les problèmes avec ceux qui les ont crées . (Enstein)
BEROLA
BEROLA
Modérateur
Modérateur

Messages : 2282
Date d'inscription : 13/12/2010

Revenir en haut Aller en bas

Effort de remontée d'un verin Hydraulique simple effet . Empty Re: Effort de remontée d'un verin Hydraulique simple effet .

Message  Georges de Villette Dim 30 Mai 2021, 10:17

Et oui , le temps passe !!!
On s'était loupé à Montalieu pour la draisine je crois ?
.
Oui , la solution des ressorts est évidente et c'est ce que j'ai commencé à faire .
Un collier usiné autour du vérin , un renvoi avec un pignon , une chaine et des ressorts de soupape .
Pas assez costaud ...
C'est pour ça que je voudrais une idée d'effort ?
.

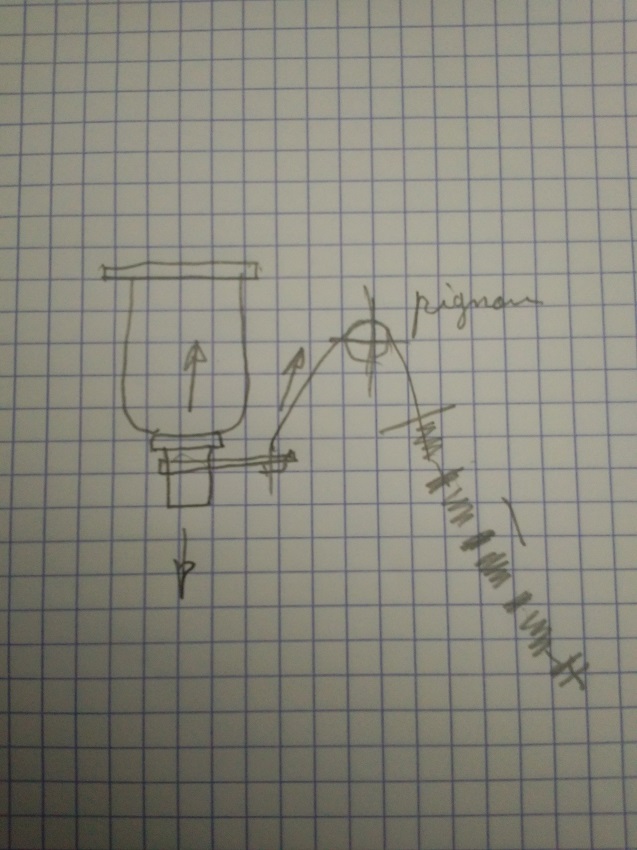

Le système actuel :

Effort de remontée d'un verin Hydraulique simple effet . Princi10

_________________
Le travail est bien une maladie !
Puisqu'il y a une médecine du travail !!! ( Coluche )
Georges de Villette
Georges de Villette
Chevronné
Chevronné

Messages : 110
Date d'inscription : 27/04/2011

Revenir en haut Aller en bas

Effort de remontée d'un verin Hydraulique simple effet . Empty Re: Effort de remontée d'un verin Hydraulique simple effet .

Message  Mjc22160 Dim 30 Mai 2021, 10:27

Bjr
là tu travailles en porte à faux , il faudrait doubler le montage en opposé (à 180 °) . Suivant "la force" des ressorts de traction, cela devrait convenir. Ou utiliser des ressorts de suspension de cuve de machine laver (qui sont très costaux) et système de poulies pour augmenter la course (un petit calcul à faire)
cordialement

Mjc22160
Chevronné
Chevronné

Messages : 1547
Date d'inscription : 13/08/2014

Revenir en haut Aller en bas

Effort de remontée d'un verin Hydraulique simple effet . Empty Re: Effort de remontée d'un verin Hydraulique simple effet .

Message  Georges de Villette Dim 30 Mai 2021, 10:35

Merci pour ta réponse MJC et effectivement je travail dans de mauvaises conditions ( un seul ancrage ).
Malheureusement , vu la configuration de ma presse , je n'ai pas trop le choix .
L'idée des ressorts de machine à laver me plait bien ... Je regarde

_________________
Le travail est bien une maladie !
Puisqu'il y a une médecine du travail !!! ( Coluche )
Georges de Villette
Georges de Villette
Chevronné
Chevronné

Messages : 110
Date d'inscription : 27/04/2011

Revenir en haut Aller en bas

Effort de remontée d'un verin Hydraulique simple effet . Empty Re: Effort de remontée d'un verin Hydraulique simple effet .

Message  BEROLA Dim 30 Mai 2021, 10:39

Il faudrait faire deux systèmes , a 180° pour une bonne remontée .
En utilisant de la petite chaîne et des ressorts a longue élongation , ça doit pouvoir le faire.

_________________
CAV 430
Je ne me lasse pas d'être utile , la nature m'a fait ainsi.   (Léonard de Vinci )
on ne résoud pas les problèmes avec ceux qui les ont crées . (Enstein)
BEROLA
BEROLA
Modérateur
Modérateur

Messages : 2282
Date d'inscription : 13/12/2010

Revenir en haut Aller en bas

Effort de remontée d'un verin Hydraulique simple effet . Empty Re: Effort de remontée d'un verin Hydraulique simple effet .

Message  Georges de Villette Dim 30 Mai 2021, 10:45

@BEROLA a écrit:
En utilisant de la petite chaîne ........ , ça doit pouvoir le faire.

C'est ce que j'ai actuellement !
Et je comprime des ressorts de soupape empilés .
Mais c'est trop faible .....

_________________
Le travail est bien une maladie !
Puisqu'il y a une médecine du travail !!! ( Coluche )
Georges de Villette
Georges de Villette
Chevronné
Chevronné

Messages : 110
Date d'inscription : 27/04/2011

Revenir en haut Aller en bas

Effort de remontée d'un verin Hydraulique simple effet . Empty Re: Effort de remontée d'un verin Hydraulique simple effet .

Message  BEROLA Dim 30 Mai 2021, 10:53

Il faut utiliser des ressorts en traction a longue course et non des ressorts a compression de faible course .
Une série de ressorts de sièges de camping par exemple , en série et/ou en parallèle suivant l'effort demandé .
On peut aussi imaginer des pignons de différents diamètres accolés .
Des tas de solutions sont possibles a mon avis .

_________________
CAV 430
Je ne me lasse pas d'être utile , la nature m'a fait ainsi.   (Léonard de Vinci )
on ne résoud pas les problèmes avec ceux qui les ont crées . (Enstein)
BEROLA
BEROLA
Modérateur
Modérateur

Messages : 2282
Date d'inscription : 13/12/2010

Mjc22160 aime ce message

Revenir en haut Aller en bas

Effort de remontée d'un verin Hydraulique simple effet . Empty Re: Effort de remontée d'un verin Hydraulique simple effet .

Message  TRD Dim 30 Mai 2021, 13:23

Bonjour

Plus on empile de ressorts helicoidaux en serie, plus on diminue la raideur de l'ensemble.

Un ressort de soupape à queue de 8, c'est environ 800 N bien écrasé.

Il faut à peu pres 300 N pour rentrer une tige de verin de cric de poids-lourd.

Compte tenu de ça, je prendrais plutot deux ressorts d'amortisseurs de moto. Ou un ressort de fourche.

Si tu veux essayer, j'ai (à Vienne) des ressorts de Formule 3 de differents tarages que je peux preter.


Dernière édition par TRD le Dim 30 Mai 2021, 21:20, édité 2 fois

_________________
La théorie c'est quand on sait presque tout et que rien ne fonctionne.
La pratique c'est quand tout marche à merveille et que personne ne sait pourquoi.

Albert EINSTEIN

TRD
Modérateur
Modérateur

Messages : 3009
Date d'inscription : 11/08/2010

Revenir en haut Aller en bas

Effort de remontée d'un verin Hydraulique simple effet . Empty RE:Effort de remontée d'un vérin hydraulique simple effet

Message  cancer49 Dim 30 Mai 2021, 14:00

-Bonjour "Georges de Villette"
- Ton idée de presse existe déjà en version commerciale (chasse un peu sur "GOGOLCTOUT" , comme te le préconise "BEROLA" le montage est constitué de 2. ressorts de traction raccordé à une barrette comme représentée sur ton schéma mais avec 1 ressort de chaque côté de la tige du vérin pour assurer la symétrie de l'effort
