plateau tournant Empty plateau tournant

Message  pier33 le Dim 14 Déc 2014, 18:28

Hell'0

Je possède ce plateau
plateau tournant Plateu10

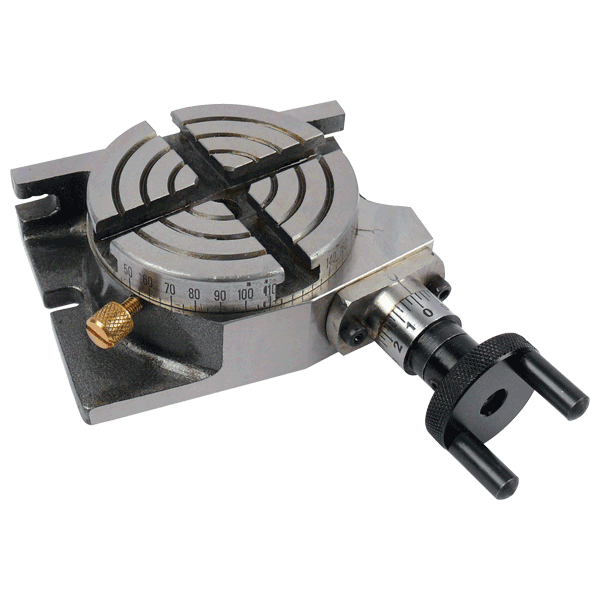

diamètre 75mm avec un rapport de 1/36.
36 tours de manivelle pour 360°
sauf que il faut faire 37 tours de manivelle... C'est ballot
Pour faire 10° je dois faire 1 tour+graduation 1
Pour faire 20° je dois faire 1 tour+graduation 2
et ainsi de suite...
Est ce que j'ai juste ?
MAIS POUR FAIRE LE 1°, le 2° ou le 3° et  4° et a suivre ....COMMENT JE DOIS PROCEDER ?

Merci des réponses
@+P!er33

pier33
Membre confirmé
Membre confirmé

Messages : 16
Date d'inscription : 30/10/2014

Revenir en haut Aller en bas

plateau tournant Empty Re: plateau tournant

Message  Bilbil le Dim 14 Déc 2014, 19:22

bonsoir pierre,

bienvenue sur le forum et bonne continuation mais fait une photo de ta notice.

bonne soirée. plateau tournant 2849339299
Bilbil
Bilbil
Modérateur
Modérateur

Messages : 1249
Date d'inscription : 21/08/2010

Revenir en haut Aller en bas

plateau tournant Empty Re: plateau tournant

Message  pier33 le Lun 15 Déc 2014, 07:37

Re,

Bin justement je n'ai pas de notice Wink
@+

pier33
Membre confirmé
Membre confirmé

Messages : 16
Date d'inscription : 30/10/2014

Revenir en haut Aller en bas

plateau tournant Empty Re: plateau tournant

Message  f6bqi le Lun 15 Déc 2014, 07:46

Par rapport à la référence 0 par exemple:
pour faire 10° il faut faire 1 tour de manivelle.
pour faire 20° il faut faire 2 tours de manivelle.
pour faire 21° il faut faire 2 tours de manivelle + 1 graduation de l'index ( gradué de 0 à 9).
pour faire 45° il faut faire 4 tours de manivelle + 5 graduations de l'index.
les graduations intermédiaires représentent les minutes 15, 30 et 45.

_________________
Michel
f6bqi
f6bqi
Passionné
Passionné

Messages : 71
Date d'inscription : 27/08/2010

Revenir en haut Aller en bas

plateau tournant Empty Re: plateau tournant

Message  pier33 le Lun 15 Déc 2014, 10:56

Re,
Pourquoi alors je dois faire 37 tours de manivelle pour 360°
@+

pier33
Membre confirmé
Membre confirmé

Messages : 16
Date d'inscription : 30/10/2014

Revenir en haut Aller en bas

plateau tournant Empty Re: plateau tournant

Message  myford le Lun 15 Déc 2014, 13:15

Parceque tu t es trompé

Raymond

myford
Passionné
Passionné

Messages : 59
Date d'inscription : 03/09/2011

Revenir en haut Aller en bas

plateau tournant Empty Re: plateau tournant

Message  BEROLA le Lun 15 Déc 2014, 13:30

Je pense aussi à une erreur de manipulation
Les plateaux sont le plus souvent au 1/36 au 1/60 , un tour tous les 10° ou tous les 6° .
@+

_________________
CAV 430
Je ne me lasse pas d'être utile , la nature m'a fait ainsi. (Léonardo Da Vinci )
Mon destin ne dépends pas de ce qu'on pense de moi     (D.Raoult)
BEROLA
BEROLA
Modérateur
Modérateur

Messages : 1714
Date d'inscription : 13/12/2010

Revenir en haut Aller en bas

plateau tournant Empty Re: plateau tournant

Message  Mjc22160 le Lun 15 Déc 2014, 14:16

La bague circulaire graduée (devant la manivelle) est-elle bien "solidaire de celle-ci" ? Car si elle "patine" autour de son axe,,il est normal que tu ais des indiactions farfelues ....à vérifier !
Cdlt

Mjc22160
Chevronné
Chevronné

Messages : 1293
Date d'inscription : 13/08/2014

Revenir en haut Aller en bas

plateau tournant Empty Re: plateau tournant

Message  Domino le Lun 15 Déc 2014, 16:07

@BEROLA a écrit:
Les plateaux sont le plus souvent au 1/36 au 1/60  , un tour tous les 10° ou tous les 6° .
Je pensais que c'était 1/40 et 1/60 ?

_________________
Tours AVM Angelini AV125-600 - LORCH AII, Fraiseuse EMCO FB2, Combiné bois LUREM C210b
Domino
Domino
Chevronné
Chevronné

Messages : 57
Date d'inscription : 25/09/2010

Revenir en haut Aller en bas

plateau tournant Empty Re: plateau tournant

Message  pier33 le Mar 16 Déc 2014, 13:16

Hell'0

Je confirme les 37 tours @
D'où ma question du début...
Mais je comprends bien vos doutes...
@+P!er33

pier33
Membre confirmé
Membre confirmé

Messages : 16
Date d'inscription : 30/10/2014

Revenir en haut Aller en bas

plateau tournant Empty Re: plateau tournant

Message  f6bqi le Mar 16 Déc 2014, 16:21

pour le comptage commencez vous bien par zéro ?

_________________
Michel
f6bqi
f6bqi
Passionné
Passionné

Messages : 71
Date d'inscription : 27/08/2010

Revenir en haut Aller en bas

plateau tournant Empty Re: plateau tournant

Message  Mjc22160 le Mar 16 Déc 2014, 16:28

a F6bqi :
qu'entends-tu par commencer par "zéro" ?....Penses-tu que notre ami Pier33 commence par : quarantedouze ou
cinquantevingt ? .... Rolling Eyes Rolling Eyes
73

Mjc22160
Chevronné
Chevronné

Messages : 1293
Date d'inscription : 13/08/2014

Revenir en haut Aller en bas

plateau tournant Empty Re: plateau tournant

Message  pier33 le Mar 16 Déc 2014, 17:34

Oui oui,
Je commence bien par zéro au tambour et au plateau.
J'ai recommencer le comptage deux fois...
Personne d'ici n'en possède un ?

pier33
Membre confirmé
Membre confirmé

Messages : 16
Date d'inscription : 30/10/2014

Revenir en haut Aller en bas

plateau tournant Empty Re: plateau tournant

Message  f6bqi le Mar 16 Déc 2014, 17:42

commencer par un ont peut tout imaginer
autre façon pour contrôler:
si l'on fait 6 tours de manivelle, obtient on 60° ou plus sur les divisions du plateau?

_________________
Michel
f6bqi
f6bqi
Passionné
Passionné

Messages : 71
Date d'inscription : 27/08/2010

Revenir en haut Aller en bas

plateau tournant Empty Re: plateau tournant

Message  pier33 le Mar 16 Déc 2014, 17:51

A 6 tours de manivelle je suis à 58 ou 59 pas à 60.
Pour être à 60° il me faut rajouter 1,5 à la manivelle...

pier33
Membre confirmé
Membre confirmé

Messages : 16
Date d'inscription : 30/10/2014

Revenir en haut Aller en bas

plateau tournant Empty Re: plateau tournant

Message  f6bqi le Mar 16 Déc 2014, 18:19

Effectivement vous avez un problème.
Si la table est neuve je pense qu'il faut voir avec votre fournisseur.
Sinon démontage pour comprendre ou est le schmilblick:
-nombre de dents de la couronne
-pas de la vis



_________________
Michel
f6bqi
f6bqi
Passionné
Passionné

Messages : 71
Date d'inscription : 27/08/2010

Revenir en haut Aller en bas

plateau tournant Empty Re: plateau tournant

Message  myford le Mar 16 Déc 2014, 19:26

Pour faire 10° je dois faire 1 tour+graduation 1
Pour faire 20° je dois faire 1 tour+graduation 2
[/quote]


Je ne comprend pas, une graduation pour 10 degrés.

Je sorts plateau tournant 7298 plateau tournant 7298

myford
Passionné
Passionné

Messages : 59
Date d'inscription : 03/09/2011

Revenir en haut Aller en bas

plateau tournant Empty Re: plateau tournant

Message  Mjc22160 le Mar 16 Déc 2014, 21:19

La y a "UN GROS TRUC" dans la démultiplication   plateau tournant 3999424010 (et certainement une erreure pour 1 graduation = 10° d'angle ? comme a justement relevé Myford )  A rapporter au vendeur sans plus attendre ! ...et le vendeur :  plateau tournant 704827  !   As tu vérifié si les graduations du plateau tournant sont réguliérement espacées ? As tu du jeu dans la manivelle de commande, dans le plateau ?....C'est incroyable ce truc ! C'est Chinois !
Cordialement

Mjc22160
Chevronné
Chevronné

Messages : 1293
Date d'inscription : 13/08/2014

Revenir en haut Aller en bas

plateau tournant Empty Re: plateau tournant

Message  pier33 le Mar 16 Déc 2014, 22:03

Voilà les images...

plateau tournant Manive10
On voit bien la progression d'une graduation à chaque 10degrès après le 1 tour de manivelle pour 10°

pier33
Membre confirmé
Membre confirmé

Messages : 16
Date d'inscription : 30/10/2014

Revenir en haut Aller en bas

plateau tournant Empty Re: plateau tournant

Message  Mjc22160 le Mer 17 Déc 2014, 10:24

C'est incroyable ...Est-il encore sous garantie ?
Je pense à une rupture (ou autre)de la vis sans fin, qui avancerait par bonds jusqu'au moment où elle se "recallerait" . Pour en être sur, il faut démonter
Cordialement

Mjc22160
Chevronné
Chevronné

Messages : 1293
Date d'inscription : 13/08/2014

Revenir en haut Aller en bas

plateau tournant Empty Re: plateau tournant

Message  charly 57 le Jeu 18 Déc 2014, 19:13

Bonsoir Pierre

Je pense que c'est un loupé d'usinage de la grande roue, Il doit y avoir une dent de trop !!!!
Ça arrive lorsque l'on part avec un diamètre primitif trop grand.
Dépêche toi de prendre contact avec le vendeur pour un échange sinon tu vas galérer pour faire des angles inférieurs à 10°.

Cordialement
charly 57
charly 57
Chevronné
Chevronné

Messages : 447
Date d'inscription : 30/09/2010

Revenir en haut Aller en bas

plateau tournant Empty Re: plateau tournant

Message  pier33 le Jeu 18 Déc 2014, 21:06

Bonsoir
Il ya 37 dents sur la roue intérieure
plateau tournant Dscn0615

pier33
Membre confirmé
Membre confirmé

Messages : 16
Date d'inscription : 30/10/2014

Revenir en haut Aller en bas

plateau tournant Empty Re: plateau tournant

Message  Papeteme le Ven 19 Déc 2014, 08:44

@charly 57 a écrit:


Ça arrive lorsque l'on part avec un diamètre primitif trop grand.
.

Cordialement

Bonjour,

Je pense surtout que ça arrive quand, au taillage des dents, on décale le diviseur de 360/37 degrés au lieu de le décaler de 360/36.

Ton histoire tient presque du gag comme le tire-bouchon fileté à l'envers. Mais quand on voit ça on peut douter de la fiabilité des appareils de sécurité comme les disjoncteurs fabriqués dans le même pays...........................

Bonnes fêtes de fin d'année. Papeteme

Papeteme
Modérateur
Modérateur

Messages : 654
Date d'inscription : 25/07/2010

Revenir en haut Aller en bas

plateau tournant Empty Re: plateau tournant

Message  charly 57 le Ven 19 Déc 2014, 18:51

Bonsoir

Papeteme, tu as raison , mais je ne sais pas si ce type d'engrenage se fait au diviseur dent par dent, ou alors toutes les dents à la fois avec une fraise Mère.

Toujours est il que le diviseur mérite un appel en garantie, enfin , c'est ce que je ferai.

Cordialement
charly 57
charly 57
Chevronné
Chevronné

Messages : 447
Date d'inscription : 30/09/2010

Revenir en haut Aller en bas

plateau tournant Empty Re: plateau tournant

Message  pier33 le Ven 19 Déc 2014, 20:09

Re,
J'ai envoyer un mail à la boite...
sachant qu'il ne faut pas partir battu d'avance...
A mon avis c'est plus un plateau tournant qu'un diviseur
@+P!er33

pier33
Membre confirmé
Membre confirmé

Messages : 16
Date d'inscription : 30/10/2014

Revenir en haut Aller en bas

plateau tournant Empty Re: plateau tournant
