Presse hydraulique FOG

Message  xav58 le Mar 13 Juil 2010, 19:19

j ai retrouver une photo de la presse que je parlais a alproc





et qui va être a restaurer .......




Dernière édition par xav58 le Sam 17 Juil 2010, 12:40, édité 1 fois

xav58
Passionné
Passionné

Messages : 132
Date d'inscription : 10/07/2010

Revenir en haut Aller en bas

Re: Presse hydraulique FOG

Message  Daniel G le Mar 13 Juil 2010, 21:22

Bonsoir Xavier

Super pratique ce genre de presse.
Tu peux même ajouter un moteur électrique pour l'approche rapide et
finir à la main.
Il y a possibilité de mettre des câbles pour monter le tablier.
Si cela t'interresse je peux te faire des photos.

Bonne soirée
Daniel

Daniel G
Passionné
Passionné

Messages : 290
Date d'inscription : 10/07/2010

Revenir en haut Aller en bas

Re: Presse hydraulique FOG

Message  quentin91800 le Mar 13 Juil 2010, 22:48

Oui une presse c'est vraiment pratique dans un atelier surtout pour brocher. Faudrais que j'en fasse une avec un cric hydraulique 4 ou 6 tonnes.

quentin91800
Passionné
Passionné

Messages : 408
Date d'inscription : 09/07/2010

Revenir en haut Aller en bas

Re: Presse hydraulique FOG

Message  xav58 le Mar 13 Juil 2010, 23:46

Daniel G a écrit:Bonsoir Xavier

Super pratique ce genre de presse.
Tu peux même ajouter un moteur électrique pour l'approche rapide et
finir à la main.
Il y a possibilité de mettre des câbles pour monter le tablier.
Si cela t'interresse je peux te faire des photos.

Bonne soirée
Daniel

salut daniel
je veux bien ta proposition de photos .....
quitte a la restaurer , autant l améliorer !!



xav58
Passionné
Passionné

Messages : 132
Date d'inscription : 10/07/2010

Revenir en haut Aller en bas

Re: Presse hydraulique FOG

Message  Daniel G le Mar 13 Juil 2010, 23:48

Oui c'est ce que je pensais. Wink

Daniel

Daniel G
Passionné
Passionné

Messages : 290
Date d'inscription : 10/07/2010

Revenir en haut Aller en bas

Re: Presse hydraulique FOG

Message  xav58 le Mar 13 Juil 2010, 23:59

tu peux m en dire + sur l avance rapide ????
le moteur elect ?? entraine une petite pompe hydraulique ?
comment assemblé tout ca ?



xav58
Passionné
Passionné

Messages : 132
Date d'inscription : 10/07/2010

Revenir en haut Aller en bas

Re: Presse hydraulique FOG

Message  Daniel G le Mer 14 Juil 2010, 00:03

Non pas du tout, c'est bien plus simple.
C'est un moteur avec une came qui agit au niveau du levier à main.
Je te ferai des photos, mais c'est chez un copain (donc il me faut un
peu de temps).

Daniel

Daniel G
Passionné
Passionné

Messages : 290
Date d'inscription : 10/07/2010

Revenir en haut Aller en bas

Re: Presse hydraulique FOG

Message  xav58 le Mer 14 Juil 2010, 00:06

ok ... je vais être patient par ce que la , ca m intéresse...... Very Happy Very Happy Very Happy



xav58
Passionné
Passionné

Messages : 132
Date d'inscription : 10/07/2010

Revenir en haut Aller en bas

Re: Presse hydraulique FOG

Message  Lil le Mer 14 Juil 2010, 08:14

Bon Matin à Tous

Sinon tu peux envisager une pompe manuelle à deux étages :
un pour l'approche rapide (basse pression 25 bar)
un pour la puissance (HP de 400 à 700 bar)
ou si tu débutes dans l'hydraulique deux pompes séparées.

Les pompes hydrauliques manuelles sont très faciles à réaliser par un non professionnel.
Corps en 2017A.
Chemises et pistons réalisés avec des amortisseurs de voiture démontés et recyclés ainsi qu'avec des compensateurs de hayons pour la HP.
Soupapes à billes qui dans le 2017A (AU4G) font leur siège parfaitement. Un ressort fin pour l'aspiration, un ressort plus gros pour la pression.
Les gros vérins (> 50 mm) simple effet sont très faciles à réaliser en acier. Joint torique pour des pressions de 400 bar. Avec un vérin de Ø 60 mm, on monte à 11 000 daN à 400 bar.
Prévoir une soupape de sécurité tarée à la pression de service.

J'ai fabriqué beaucoup de pompes hydraulique pour nos propres besoins à l'époque où je n'avais pas d'argent.
Les différentes presses (plieuses, emboutisseuses, de découpe, etc ...) fabriquées il y a plus de trente ans fonctionnent toujours très bien.
L'expérience acquise m'a du reste permis de fabriquer dernièrement des très petites pompes HP (700 bar) prototypes pour la fabrication de nouvelles machines.

L'hydraulique est une activité passionnante.

Amitiés

_________________
Je préfère être détestée pour ce que je suis, qu'aimée pour ce que je ne suis pas.

Lil
Administratrice
Administratrice

Messages : 3059
Date d'inscription : 12/07/2010

Revenir en haut Aller en bas

Re: Presse hydraulique FOG

Message  quentin91800 le Mer 14 Juil 2010, 16:10

Oui un petit sujet là dessus serais super !

quentin91800
Passionné
Passionné

Messages : 408
Date d'inscription : 09/07/2010

Revenir en haut Aller en bas

Re: Presse hydraulique FOG

Message  Lil le Jeu 15 Juil 2010, 09:09

Bon Matin à Tous ,


je disais hier au téléphone à quentin, qu'une fois que l'on avait compris les principes de base de l' hydraulique, la seule limite s'était l'imagination

lil, je pense que tu pourrais faire un petit sujet sur ce type de fabrication, ça intéresserait beaucoup de monde à commencer par moi car je ne fabrique pas de vérin pale

cordialement[/quote]

J'essayerais de faire un petit résumé en fin de semaine sur les vérins,simple effet au début, puis double effet, puis à deux étages, les pompes à un seul étage, puis deux étages, les pompes à engrenages (très faciles à réaliser), les soupapes simples, les soupapes de sécurité, les précautions avec les hautes pressions, etc ...

Amitiés

_________________
Je préfère être détestée pour ce que je suis, qu'aimée pour ce que je ne suis pas.

Lil
Administratrice
Administratrice

Messages : 3059
Date d'inscription : 12/07/2010

Revenir en haut Aller en bas

Re: Presse hydraulique FOG

Message  Daniel G le Mer 21 Juil 2010, 20:48

Salut Xavier

Deuxième essais pour les photos.

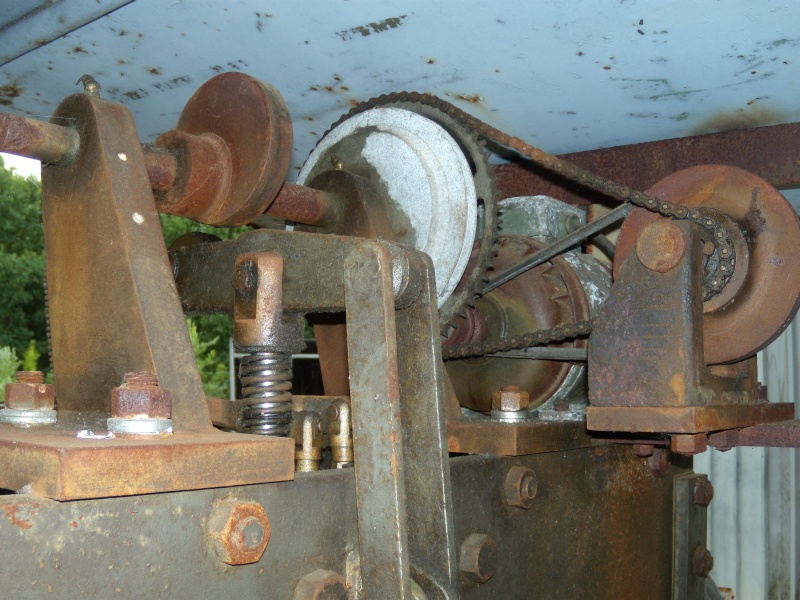

Vue Avant



Vue Arrière


Envoi !!!!!

Daniel G
Passionné
Passionné

Messages : 290
Date d'inscription : 10/07/2010

Revenir en haut Aller en bas

Re: Presse hydraulique FOG

Message  Daniel G le Mer 21 Juil 2010, 21:01



J'ai réussi Basketball

Bon on peut encore améliorer l'idée :
Changer la partie du vérin par une partie fermée sur
laquelle appliquerai la came.
Avec l'axe qui serai dans une lumière.
Cela aurai l'avantage de faire fonctionner le moteur
sans incidence sur le levier.

Suis-je clair.........oui, non ?

Bonne soirée
Daniel

Daniel G
Passionné
Passionné

Messages : 290
Date d'inscription : 10/07/2010

Revenir en haut Aller en bas

Re: Presse hydraulique FOG

Message  xav58 le Mer 21 Juil 2010, 21:24

salut daniel
je te remercie pour les tofs c est super sympa !!!

par contre quelque question ... Embarassed Embarassed

une que tu as répondu ( je pense ) , le levier manuel bouge en même temps ( quand le moteur elect est en marche ... ) ??
est ce une fabrication artisanal ??
serais tu me dire le rapport de la démultiplication ?? ( un réducteur ne serais pas moins encombrent ?? )

amicalement

xav58
Passionné
Passionné

Messages : 132
Date d'inscription : 10/07/2010

Revenir en haut Aller en bas

Re: Presse hydraulique FOG

Message  Daniel G le Jeu 22 Juil 2010, 20:40

Salut Xavier

Sur ce principe le levier bouge en même temps.
C'est un bricolage, assez génial quand même.
Pour la cadence je pense 1 à 2 coups seconde.
Biensûr qu'un réducteur prendrait moins de place,
il faut faire avec le matériel que l'on a.

Je te joint un petit croquis dérivé de la photo, mais
qui a l'avantage de fonctionner sans bouger le
levier manuel.



Si tu as besoin d'expliquation, pas de problème.
Sinon il y a aussi le système de montée de la "table" avec une manivelle.

A+.Daniel

Daniel G
Passionné
Passionné

Messages : 290
Date d'inscription : 10/07/2010

Revenir en haut Aller en bas

Re: Presse hydraulique FOG

Message  xav58 le Sam 24 Juil 2010, 00:59

bonsoir daniel
je te remerci pour les infos
c est nickel !!! pas trop le temps de faire les modifs pour l instant , mais je te préviendrais ......

amicalement




xav58
Passionné
Passionné

Messages : 132
Date d'inscription : 10/07/2010

Revenir en haut Aller en bas

Re: Presse hydraulique FOG

Message  BKT69 le Lun 09 Aoû 2010, 00:58

Vapomill a écrit:Salut!
Merci Lil! Wink
C'est sûr qu'on va être quelques uns à guetter les prochains épisodes! bounce
Amitiés, Bertrand.
Bonsoir à Tous,
+1 De plus en plus intérresant le FORUM Very Happy
Merci Lil pour la suite
Cordialement Daniel

_________________
Tour Optimum D320x920

Fraiseuse Optimum F40E

Rien ne sert de courir, il faut partir à point et avec rien on fait tout

BKT69
Passionné
Passionné

Messages : 17
Date d'inscription : 07/08/2010

Revenir en haut Aller en bas

Re: Presse hydraulique FOG

Message  Daniel G le Mer 25 Aoû 2010, 20:22

De rien Pascal

Bonsoir

L'idée sur le dessin, c'est que tu peux fonctionner en manuel
ou au moteur.
Tu avances en rapide et tu peux finir à la main, c'est très
intéressant pour faire du redressage par exemple.
Une presse, je dois m'en construire une, j'ai toute les pièces, il me
manque du temps. Crying or Very sad

Daniel Smile

Daniel G
Passionné
Passionné

Messages : 290
Date d'inscription : 10/07/2010

Revenir en haut Aller en bas

Re: Presse hydraulique FOG

Message  MECANO le Sam 17 Sep 2011, 21:49

Bonjour à tous,

J'ai entrepris de remettre en état une presse hydraulique. La plaque d'identification est manquante. La structure n'est pas vraiment la même que celle de Xavier, mais l'ensemble vérin; pompe; réservoir; ressorts de rappel parait être similaire.


xav58 a écrit:j ai retrouver une photo de la presse que je parlais a alproc











et qui va être a restaurer .......



La mienne est incomplète, il manque quelques pièces.
Alors je viens solliciter de l'aide pour arriver à mes fins.
Je vais dans un premier temps essayer de comprendre le mécanisme de la pompe. Pour moi c'est un peu complexe. Alors es-t-il possible de trouver un plan ?
Au pire si la pompe + vérin d'origine ne sont plus fonctionnels je peux toujours greffer un cric hydraulique.

En cours de démontage et nettoyage :







Bon dimanche à tous.

MECANO
Nouveau
Nouveau

Messages : 3
Date d'inscription : 02/10/2010

Revenir en haut Aller en bas

Re: Presse hydraulique FOG

Message  xav58 le Ven 23 Sep 2011, 23:40

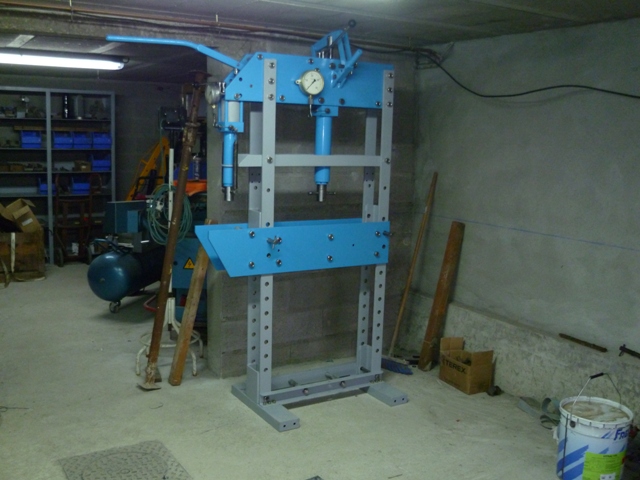

depuis , elle a pris des couleurs .....






xav58
Passionné
Passionné

Messages : 132
Date d'inscription : 10/07/2010

Revenir en haut Aller en bas

Re: Presse hydraulique FOG

Message  moteur fixe le Jeu 10 Mai 2012, 20:15

bonjour
je suis en train de remettre en état.
il me manque certaines parties sur le dessus du vérin de 50 tonnes.
je n'ai plus le piston.

qui peut me faire des photos du dessus du verin?
je me demande s'il n'y a pas plusieurs pistons pour la pompe.

comment se fais la vidange , en soulevant ou en baissant le levier.
merci de vous réponses
au revoir

moteur fixe
Nouveau
Nouveau

Messages : 3
Date d'inscription : 10/05/2012

Revenir en haut Aller en bas

Re: Presse hydraulique FOG

Message  phil63 le Jeu 10 Mai 2012, 23:44

moteur fixe a écrit:bonjour
je suis en train de remettre en état.
il me manque certaines parties sur le dessus du vérin de 50 tonnes.
je n'ai plus le piston.

qui peut me faire des photos du dessus du verin?
je me demande s'il n'y a pas plusieurs pistons pour la pompe.

comment se fais la vidange , en soulevant ou en baissant le levier.
merci de vous réponses
au revoir

Et, une petite présentation, ça ne génerait pas du tout!!!

_________________
pliante-rapido.com

RapidAmicalement

phil63
Passionné
Passionné

Messages : 140
Date d'inscription : 19/07/2010

http://www.pliante-rapido.com

Revenir en haut Aller en bas

Re: Presse hydraulique FOG

Message  moteur fixe le Ven 11 Mai 2012, 07:13

bonjour
passionné de moteur industriel.
mais aussi de fabrication mécanique
j'ai découvert ce site ne cherchant des informations sur les presses Rassant.

c'est presse on la méme téte que les presses fog.
mais elles sont plus rare.
je vous mettrai plus tard des photos de la mienne.
elle n'est pas trés belle, mais j'en ai besoin pour sortir un piston de 180 mm bloqué dans son cylindre.

je n'ai besoin que de quelques photos rien de plus
merci
au revoir

moteur fixe
Nouveau
Nouveau

Messages : 3
Date d'inscription : 10/05/2012

Revenir en haut Aller en bas

Recherche de pièce pour presse FOG PH 057 Type P130

Message  Kfurina le Lun 15 Sep 2014, 21:59

Bonsoir,
Après de nombreuses recherches seul votre forum parle de ce type de presse FOG.

Je suis en train de remettre en état une presse FOG P130.
J'ai un problème avec la course du vérin, en effet après action sur le levier, ma tige de vérin descend et remonte immédiatement.
Après démontage des différents clapets, je me suis aperçu que celui se situant au plus proche de la vis de tarage était bloqué dans son logement.
Après quelques minutes il a bien voulu sortir, mais celui ci est très usé.
J'ai appelé le SAV FOG, aucune pièce disponible pour ce modèle trop ancien.
J'ai donc refait ce clapet en "ertalon" au tour parallèle, avec une base médiocre au vu du modèle.

Je posterai demain des photos des pièces démontés et de la presse pour plus de précisions.

Sinon, Quelqu'un aurait il en stock chez lui une pièce de rechange, ou même me faire un plan de cette pièce avec des cotes !!!!

Dans l'attente de réponses !!

Kfurina
Nouveau
Nouveau

Messages : 2
Date d'inscription : 15/09/2014

Revenir en haut Aller en bas

Re: Presse hydraulique FOG

Message  Contenu sponsorisé Aujourd'hui à 03:08


Contenu sponsorisé


Revenir en haut Aller en bas

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
