Plan d'un moteur rapide Empty Plan d'un moteur rapide

Message  jp bourdillat Mar 03 Aoû 2010, 16:03

bonjour
voici un moteur à vapeur by-cylindre à simple effet.

Plan d'un moteur rapide Machin10

je vais mettre les plans en ligne pour les personne que cela interesse
Jean-Paul
jp bourdillat
jp bourdillat
Modérateur
Modérateur

Messages : 1273
Date d'inscription : 11/07/2010

Revenir en haut Aller en bas

Plan d'un moteur rapide Empty moteur rapide

Message  jp bourdillat Mar 03 Aoû 2010, 16:09

jp bourdillat
jp bourdillat
Modérateur
Modérateur

Messages : 1273
Date d'inscription : 11/07/2010

Revenir en haut Aller en bas

Plan d'un moteur rapide Empty Re: Plan d'un moteur rapide

Message  SULREN Mar 03 Aoû 2010, 16:21

Bonjour,
Bon cela n'a pas démarré au 1/4 de tour mais c'est parti.
Sympa ce petit moteur. Rapide, cela veut dire quel vitesse et à quelle pression d'admission?
Pourrait on avoir une vue de face pour voir la commande du tiroir de distribution.
Merci.
Cordialement
SULREN
SULREN
Chevronné
Chevronné

Messages : 261
Date d'inscription : 24/07/2010

Revenir en haut Aller en bas

Plan d'un moteur rapide Empty moteur rapide

Message  jp bourdillat Mar 03 Aoû 2010, 16:32

bonjour
ce petit moteur tourne environ à 4500 tr/mn à 2,5 bars
j'essaie de mettre des photos et le plan ce soir.
Jean-Paul
jp bourdillat
jp bourdillat
Modérateur
Modérateur

Messages : 1273
Date d'inscription : 11/07/2010

Revenir en haut Aller en bas

Plan d'un moteur rapide Empty Re: Plan d'un moteur rapide

Message  SULREN Mar 03 Aoû 2010, 20:28

Re
Il méritait bien le nom de moteur rapide.
Il faut soigner l'équilibrage du vilebrequin à cette vitesse.
On voit les petits moteurs à vapeur tourner lentement en général, mais c'est à cause de la basse pression de la vapeur qui les alimente.
Compte tenu de la petitesse des cylindres le remplissage se fait vite et les petits moteurs peuvent tourner très vite. Il suffit de voir les petits thermiques qui sont vite à 10 15000 tr/mn. En fait on ne sait pas les faire tourner lentement.
SULREN
SULREN
Chevronné
Chevronné

Messages : 261
Date d'inscription : 24/07/2010

Revenir en haut Aller en bas

Plan d'un moteur rapide Empty moteur rapide

Message  jp bourdillat Mar 03 Aoû 2010, 20:41

pour le vilebrequin il est réaliser avec des ronds de laiton et de l'axe de stub, le tout collé au bloc presse+ vis d'assemblage
jp bourdillat
jp bourdillat
Modérateur
Modérateur

Messages : 1273
Date d'inscription : 11/07/2010

Revenir en haut Aller en bas

Plan d'un moteur rapide Empty Re: Plan d'un moteur rapide

Message  vogele Mer 04 Aoû 2010, 17:14

Bonsoir à tous,

Un grand merçi pour le plan du moteur.
Déjà enregistrer et imprimer pour être sur de ne pas le perdre .

Il ne sera pas fais demain, mais une fois que je me serais fais la main j'y passe

Bonne soirée à tous .
Didier
vogele
vogele
Passionné
Passionné

Messages : 69
Date d'inscription : 08/07/2010

Revenir en haut Aller en bas

Plan d'un moteur rapide Empty moteur rapide

Message  jp bourdillat Ven 27 Aoû 2010, 14:51

bonjour à tous les passionnés de vapeur
voici quelques Photos du moteur rapide

Plan d'un moteur rapide 02610

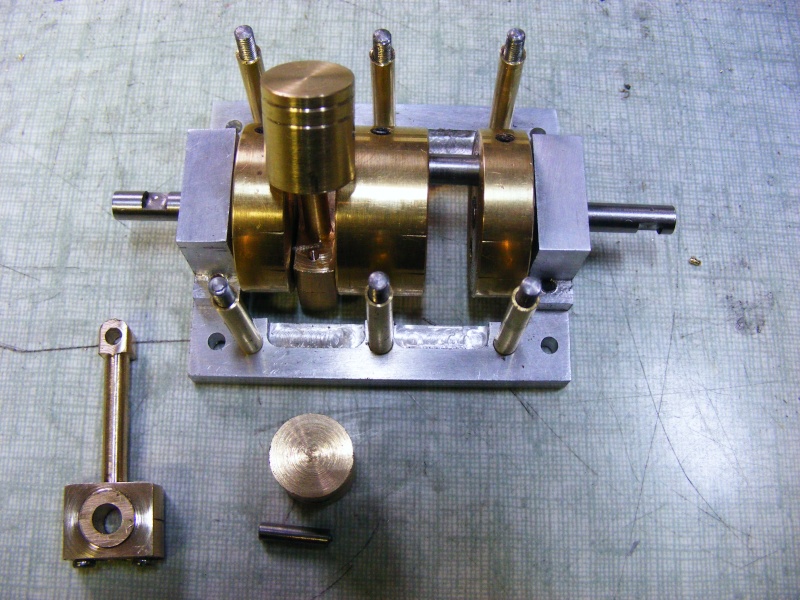

quelques pièces de la machine
Plan d'un moteur rapide Machin10

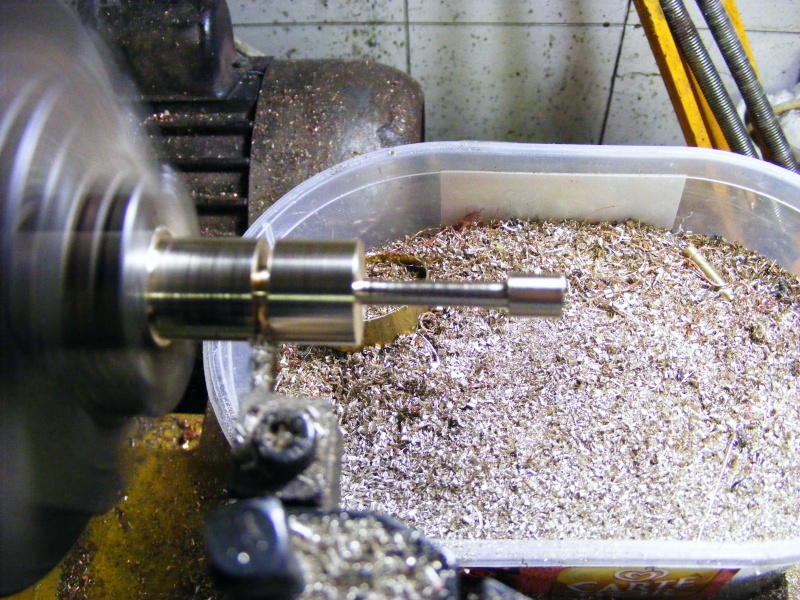

on commence par tourner des bobines pour faire les bielles
Plan d'un moteur rapide Machin11
on obtient ceci
Plan d'un moteur rapide Machin12
on fraise les pieds de bielles
Plan d'un moteur rapide Machin13
on perce
Plan d'un moteur rapide Machin14
jp bourdillat
jp bourdillat
Modérateur
Modérateur

Messages : 1273
Date d'inscription : 11/07/2010

Revenir en haut Aller en bas

Plan d'un moteur rapide Empty moteur rapide

Message  jp bourdillat Ven 27 Aoû 2010, 15:53

sur la dernière photo on coupe à la fraise scie

Plan d'un moteur rapide Machin15

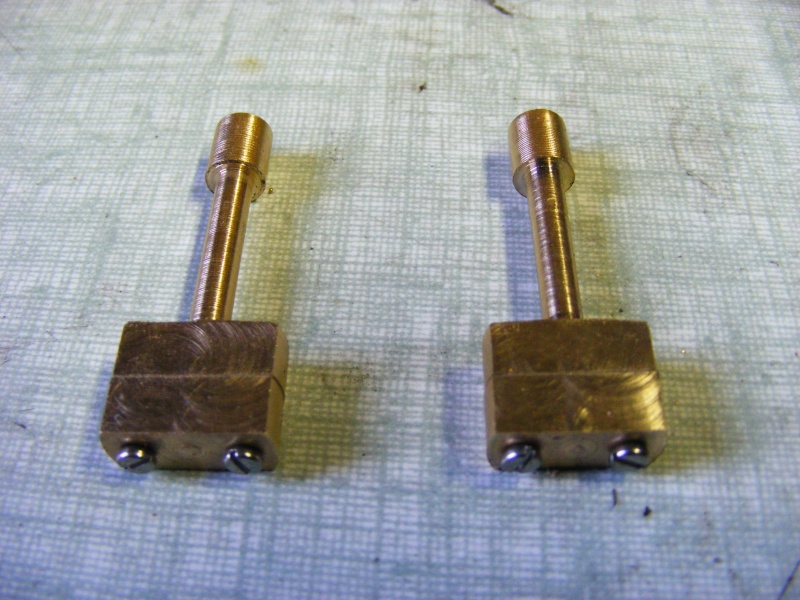

les bielles sont prêtent à être percer, aléser et détourer

Plan d'un moteur rapide Machin16
une bielle en cour de perçage


Plan d'un moteur rapide Machin17
le résultat final
Jean-Paul
jp bourdillat
jp bourdillat
Modérateur
Modérateur

Messages : 1273
Date d'inscription : 11/07/2010

Revenir en haut Aller en bas

Plan d'un moteur rapide Empty Re: Plan d'un moteur rapide

Message  Enfield Jeu 31 Déc 2020, 12:19

le plan mis en pratique


PS: plans à télécharger sur le site de Jp Bourdillat => http://jpb-vapeur.wifeo.com/plans.php
