Cazeneuve HB500 HB575 HB725
Enfield Ven 19 Nov 2010, 20:55
Cazeneuve HB500 HB575 HB725
Cazeneuve HB500 HB575 HB725 (manuel re-paginé mais incomplet) merci a xc48
Cazeneuve HB500 HB575 HB725 guide de conduite merci a xc48
Cazeneuve HB500 HB575 HB725 plan et schema A3 merci a xc48
HB500 schéma electrique
HB500, 575 caractéristique

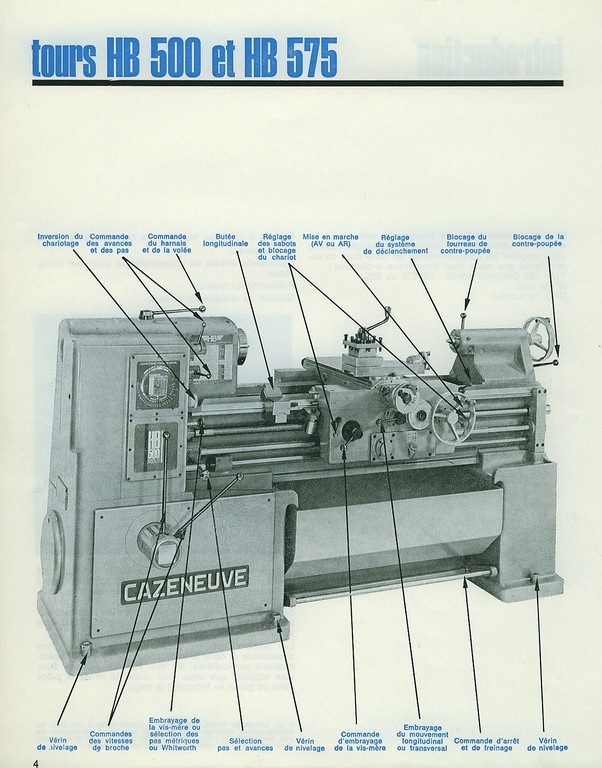

HB500, 575 plaquette
HB500, 575 plaquette bis
HB500, 575, 725 plaquette
HB725 moteur boite
Cazeneuve reproducteur universel pour tour HB, exemples d'utilisation
Copieur hysraulique Cazeneuve pour HB & HBX (deutsch)
HB500
Caractéristiques HB 500 :
En,combrement 2100 x 1175 x 1400 (2000 kg)
Alésage de broche : 40,5 mm
Diam. admis dans le rompu 660 mm
Cône contre-pointe : CM5 - Nbre d'avance : 73 (0,00937 à 5,6 mm/tr)
Course transversale : 285 mm - Course fourreau : 150 mm - Course petit chariot porte outils : 140 mm
Diamètre de passage sur le banc : 500
Diamètre de passage sur Chariot : 260
Entre Pointe : 800
Puissance Moteur : 25 à 2000 tr/mn - 18 vitesses
Diamètre Mandrin : 250

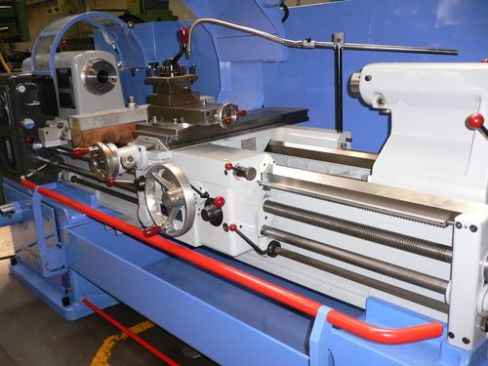

HB 575
Caractéristiques HB 575 :
Vitesse de broche 25 à 2000 tr/mn
Diamètre de passage sur le banc : Banc droit Diam. 575
Diamètre de passage sur Chariot : Diam. 300
Entre Pointe : 1500
Puissance Moteur : 9 Kw
Diamètre Mandrin : 250
Entretien HB500
Cazeneuve HB500 HB575 HB725 (manuel re-paginé mais incomplet) merci a xc48
Cazeneuve HB500 HB575 HB725 guide de conduite merci a xc48
Cazeneuve HB500 HB575 HB725 plan et schema A3 merci a xc48
HB500 schéma electrique
HB500, 575 caractéristique
HB500, 575 plaquette
HB500, 575 plaquette bis
HB500, 575, 725 plaquette
HB725 moteur boite
Cazeneuve reproducteur universel pour tour HB, exemples d'utilisation
Copieur hysraulique Cazeneuve pour HB & HBX (deutsch)
HB500
Caractéristiques HB 500 :
En,combrement 2100 x 1175 x 1400 (2000 kg)
Alésage de broche : 40,5 mm
Diam. admis dans le rompu 660 mm
Cône contre-pointe : CM5 - Nbre d'avance : 73 (0,00937 à 5,6 mm/tr)
Course transversale : 285 mm - Course fourreau : 150 mm - Course petit chariot porte outils : 140 mm
Diamètre de passage sur le banc : 500
Diamètre de passage sur Chariot : 260
Entre Pointe : 800
Puissance Moteur : 25 à 2000 tr/mn - 18 vitesses
Diamètre Mandrin : 250
HB 575
Caractéristiques HB 575 :
Vitesse de broche 25 à 2000 tr/mn
Diamètre de passage sur le banc : Banc droit Diam. 575
Diamètre de passage sur Chariot : Diam. 300
Entre Pointe : 1500
Puissance Moteur : 9 Kw
Diamètre Mandrin : 250
Entretien HB500
Dernière édition par Enfield le Dim 20 Aoû 2023, 14:45, édité 2 fois
Enfield- Administrateur
- Messages : 7517
Date d'inscription : 02/11/2010
Re: Cazeneuve HB500 HB575 HB725
TRD Mar 29 Nov 2022, 19:00
Un des tous premiers HB 500.Il a environ 70 ans.
_________________
La théorie c'est quand on sait presque tout et que rien ne fonctionne.
La pratique c'est quand tout marche à merveille et que personne ne sait pourquoi.
Albert EINSTEIN
TRD- Modérateur
- Messages : 8430
Date d'inscription : 11/08/2010
Re: Cazeneuve HB500 HB575 HB725
TRD Sam 14 Jan 2023, 20:47
HB 575 entrepointe 4000
_________________
La théorie c'est quand on sait presque tout et que rien ne fonctionne.
La pratique c'est quand tout marche à merveille et que personne ne sait pourquoi.
Albert EINSTEIN
TRD- Modérateur
- Messages : 8430
Date d'inscription : 11/08/2010
Re: Cazeneuve HB500 HB575 HB725
TRD Mer 22 Nov 2023, 14:45
Remplacement des roulements de broche Cazeneuve HB
_________________
La théorie c'est quand on sait presque tout et que rien ne fonctionne.
La pratique c'est quand tout marche à merveille et que personne ne sait pourquoi.
Albert EINSTEIN
TRD- Modérateur
- Messages : 8430
Date d'inscription : 11/08/2010
simca aime ce message
Re: Cazeneuve HB500 HB575 HB725
Enfield Dim 24 Déc 2023, 02:48
HB575: Usinage Muller / USM Fabrication
Enfield- Administrateur
- Messages : 7517
Date d'inscription : 02/11/2010
Re: Cazeneuve HB500 HB575 HB725
TRD Sam 06 Jan 2024, 22:14
HB 575 x 750, ça existe !
_________________
La théorie c'est quand on sait presque tout et que rien ne fonctionne.
La pratique c'est quand tout marche à merveille et que personne ne sait pourquoi.
Albert EINSTEIN
TRD- Modérateur
- Messages : 8430
Date d'inscription : 11/08/2010
Re: Cazeneuve HB500 HB575 HB725
TRD Mar 06 Fév 2024, 18:22
HB 725 CN
_________________
La théorie c'est quand on sait presque tout et que rien ne fonctionne.
La pratique c'est quand tout marche à merveille et que personne ne sait pourquoi.
Albert EINSTEIN
TRD- Modérateur
- Messages : 8430
Date d'inscription : 11/08/2010
