Fabrication d'une chaudière verticale Empty Fabrication d'une chaudière verticale

Message  jp bourdillat le Mar 02 Nov 2010, 21:17

bonjour
voici la réalisation d'une chaudière de 125mm de diamètre sur 220mm de haut.
Première étape préparer les tubes de fumée

Fabrication d'une chaudière verticale 00110

là les tubes(24 en 8x10) sont tous soudés

Fabrication d'une chaudière verticale 00512

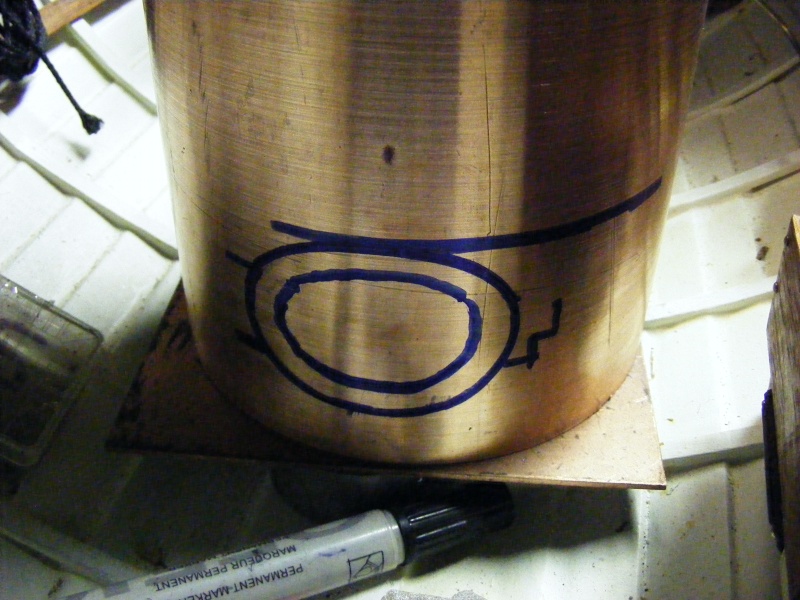

le tube de chaudière

Fabrication d'une chaudière verticale 00411

la porte de foyer est découpée

Fabrication d'une chaudière verticale 00513

fraisage de la porte pour insérer les charnières

Fabrication d'une chaudière verticale 00711

la porte avec les futures charnières et sur le coté la soupape de sécurité

Fabrication d'une chaudière verticale 00811

a suivre
Jean-Paul


Dernière édition par jp bourdillat le Mer 03 Nov 2010, 21:04, édité 2 fois
jp bourdillat
jp bourdillat
Administrateur
Administrateur

Messages : 1272
Date d'inscription : 11/07/2010

http://jpb-vapeur.wifeo.com/index.php

Revenir en haut Aller en bas

Fabrication d'une chaudière verticale Empty Re: Fabrication d'une chaudière verticale

Message  sergio 31 le Mer 03 Nov 2010, 08:16

Bonjour Jean Paul
C’est pour quelle péniche ta chaudière, vu le volume il y a un double 10 derrière ?
Très belle réalisation comme d’habitude, j’attends la suis avec impatience
amitié

_________________
SERGE
sergio 31
sergio 31
Passionné
Passionné

Messages : 96
Date d'inscription : 31/08/2010

Revenir en haut Aller en bas

Fabrication d'une chaudière verticale Empty Re: Fabrication d'une chaudière verticale

Message  Prétender le Mer 03 Nov 2010, 15:19

Bonjour papeteme & autres

Chouette un reportage que je suivrais avec intérêt,ça me rappelle mon jeune temps en chaudronnerie Fabrication d'une chaudière verticale 431767 Cool
Prétender
Prétender
Passionné
Passionné

Messages : 412
Date d'inscription : 11/08/2010

Revenir en haut Aller en bas

Fabrication d'une chaudière verticale Empty Re: Fabrication d'une chaudière verticale

Message  Admin le Mer 03 Nov 2010, 20:13

Bonsoir Jean Paul
Encore une belle réalisation mais le bateau qui va avoir cette chaudière se rapproche de l'échelle 1.

_________________
Charte du forum
Admin
Admin
Administrateur
Administrateur

Messages : 1794
Date d'inscription : 03/07/2010

Revenir en haut Aller en bas

Fabrication d'une chaudière verticale Empty fabrication d'une chaudière verticale

Message  jp bourdillat le Mer 03 Nov 2010, 21:03

bonsoir Jean-Noël
voici le bateau dans lequel cette chaudière sera monter

Fabrication d'une chaudière verticale Atelie10
@+ Jean-Paul
jp bourdillat
jp bourdillat
Administrateur
Administrateur

Messages : 1272
Date d'inscription : 11/07/2010

http://jpb-vapeur.wifeo.com/index.php

Revenir en haut Aller en bas

Fabrication d'une chaudière verticale Empty Re: Fabrication d'une chaudière verticale

Message  Admin le Mer 03 Nov 2010, 22:32

Bonsoir Jean Paul
La belle chaloupe à clins avec un superbe stuart on dirait ce n'est pas celle de Kbio car elle est verte si je ne me trompe pas.


Dernière édition par Papynano le Jeu 04 Nov 2010, 08:53, édité 1 fois

_________________
Charte du forum
Admin
Admin
Administrateur
Administrateur

Messages : 1794
Date d'inscription : 03/07/2010

Revenir en haut Aller en bas

Fabrication d'une chaudière verticale Empty Re: Fabrication d'une chaudière verticale

Message  sergio 31 le Mer 03 Nov 2010, 22:55

Bonsoir Jean Paul

Très très belle chaloupe, le D10 lui va très bien, la chaudière sera la cerise sur le gâteau.
Avec une porte de foyer quel combustible vas-tu utiliser ?
Encore très belle réalisation comme d’habitude, je me sens encore tout p'tit
amitié
Fabrication d'une chaudière verticale 431767

_________________
SERGE
sergio 31
sergio 31
Passionné
Passionné

Messages : 96
Date d'inscription : 31/08/2010

Revenir en haut Aller en bas

Fabrication d'une chaudière verticale Empty fabrication d'une chaudière verticale

Message  jp bourdillat le Mer 03 Nov 2010, 22:56

si si c'est bien la deuxième de Kbio, pour l'une comme pour l'autre j'ai remis en état la machine ,sur celle ci j'ai usiné une pompe stuart
La chaudière sera équipée d'un bruleur céramique
Jean-Paul
jp bourdillat
jp bourdillat
Administrateur
Administrateur

Messages : 1272
Date d'inscription : 11/07/2010

http://jpb-vapeur.wifeo.com/index.php

Revenir en haut Aller en bas

Fabrication d'une chaudière verticale Empty fabrication d'une chaudière verticale

Message  jp bourdillat le Jeu 11 Nov 2010, 20:14

bonsoir à tous
la suite de la construction de la chaudière
la porte du foyer après brasure des charnière

Fabrication d'une chaudière verticale 00112

vu de l'autre face après fraisage

Fabrication d'une chaudière verticale 00310

la porte monté sur le corps de chaudière avec les charnières

Fabrication d'une chaudière verticale 00210

la porte ouverte

Fabrication d'une chaudière verticale 00311

il reste à faire le verrou

à suivre
Jean-Paul
jp bourdillat
jp bourdillat
Administrateur
Administrateur

Messages : 1272
Date d'inscription : 11/07/2010

http://jpb-vapeur.wifeo.com/index.php

Revenir en haut Aller en bas

Fabrication d'une chaudière verticale Empty Re: Fabrication d'une chaudière verticale

Message  sergio 31 le Jeu 11 Nov 2010, 20:54

Bonjour Jean- Paul
Fabuleux très beau travail ! J’ai hâte de voir la suite.
Du coup, je me demande si je ne vais pas te donner la mienne à faire.
Amitié
Fabrication d'une chaudière verticale 431767 Fabrication d'une chaudière verticale 431767

_________________
SERGE
sergio 31
sergio 31
Passionné
Passionné

Messages : 96
Date d'inscription : 31/08/2010

Revenir en haut Aller en bas

Fabrication d'une chaudière verticale Empty fabrication d'une chaudière verticale

Message  jp bourdillat le Dim 21 Nov 2010, 10:06

bonjour à tous

la suite en image

le bruleur céramique monté sur sa Platine

Fabrication d'une chaudière verticale 00113

la porte avec son loquet terminé, monté sablé et peinte

Fabrication d'une chaudière verticale 00412

la chaudière positionné dans le bateau, il manque encore le dôme

Fabrication d'une chaudière verticale 00712

à suivre
Jean-Paul
jp bourdillat
jp bourdillat
Administrateur
Administrateur

Messages : 1272
Date d'inscription : 11/07/2010

http://jpb-vapeur.wifeo.com/index.php

Revenir en haut Aller en bas

Fabrication d'une chaudière verticale Empty Re: Fabrication d'une chaudière verticale

Message  jvr33 le Dim 21 Nov 2010, 11:56

Cool magnifique, bravo pour ce super travail, vivement la suite et de voir ce bateau en fonctionnement

_________________
Tous les fichiers sur l'usinage: http://jvr33.free.fr/pdf_laser/16_cnc/ Pour bien faire prendre son temps
jvr33
jvr33
Passionné
Passionné

Messages : 26
Date d'inscription : 30/09/2010

http://jvr33.free.fr/pdf_laser/16_cnc/?S=A

Revenir en haut Aller en bas

Fabrication d'une chaudière verticale Empty Re: Fabrication d'une chaudière verticale

Message  Calamentran le Dim 21 Nov 2010, 12:02

Bonjour à tous

Question de néophyte ... c'est quoi un brûleur céramique ? j'assimile ça à une rampe de brûleurs .. exact ?
et quel combustible utilise-t-il ?

Merci de satisfaire ma curiosité Embarassed

_________________
Ce qui fait que si peu de personnes sont agréables dans la conversation, c'est que chacun songe plus à ce qu'il veut dire qu'à ce que les autres disent (La Rochefoucauld)
Calamentran
Calamentran
Modérateur
Modérateur

Messages : 1160
Date d'inscription : 18/07/2010

Revenir en haut Aller en bas

Fabrication d'une chaudière verticale Empty Re: Fabrication d'une chaudière verticale

Message  sergio 31 le Dim 21 Nov 2010, 12:58

Bonjour a tous
Super travail Jean Paul
amitiés Fabrication d'une chaudière verticale 20831 Fabrication d'une chaudière verticale 29696

_________________
SERGE
sergio 31
sergio 31
Passionné
Passionné

Messages : 96
Date d'inscription : 31/08/2010

Revenir en haut Aller en bas

Fabrication d'une chaudière verticale Empty fabrication d'une chaudière verticale

Message  jp bourdillat le Dim 21 Nov 2010, 13:07

bonjour à tous
et merci pour les compliments. Maurice un bruleur céramique est un bruleur comme une rampe à gaz, qui fonctionne au butane, dont la grille classique est remplacer par un pierre céramique. Comme tu peu le voir sur la Photo cette céramique est percé d'une multitude de trous de 0,5mm. Le gros avantage de la céramique, c'est qu'il ne s'éteint pas lors de coup de vent et que la puissance de chauffe est plus forte qu'une traditionnelle rampe.
amitié
Jean-Paul
jp bourdillat
jp bourdillat
Administrateur
Administrateur

Messages : 1272
Date d'inscription : 11/07/2010

http://jpb-vapeur.wifeo.com/index.php

Revenir en haut Aller en bas

Fabrication d'une chaudière verticale Empty Re: Fabrication d'une chaudière verticale

Message  Calamentran le Dim 21 Nov 2010, 17:20

Bonjour

Merci Jean Paul pour l'info...

_________________
Ce qui fait que si peu de personnes sont agréables dans la conversation, c'est que chacun songe plus à ce qu'il veut dire qu'à ce que les autres disent (La Rochefoucauld)
Calamentran
Calamentran
Modérateur
Modérateur

Messages : 1160
Date d'inscription : 18/07/2010

Revenir en haut Aller en bas

Fabrication d'une chaudière verticale Empty Re: Fabrication d'une chaudière verticale

Message  PAULOSIUS le Dim 21 Nov 2010, 17:57

Bonsoir
Une petite question....
Comment se presente le "bruleur ceramique" lors de l'achat.??
S'agit il d'une plaque que l'on doit tailler? si oui...comment est ce vendu(dimensions) ,quel en est le prix et ou trouve t'on ce genre de materiel??

Merci pour la reponse....et felicitations pour le travail

Amities Jean Paul Fabrication d'une chaudière verticale 640670
PAULOSIUS
PAULOSIUS
Passionné
Passionné

Messages : 102
Date d'inscription : 04/08/2010

Revenir en haut Aller en bas

Fabrication d'une chaudière verticale Empty fabrication d'une chaudière verticale

Message  jp bourdillat le Dim 21 Nov 2010, 21:15

bonsoir Jean-Paul
le bruleur céramique se présente tel que tu le vois sur la photo, une sorte de casserole de 70mm de diamètre, ici la provenance est de chez Stuart. sinon ont les fabriques à la demande, ont trouve de la céramique chez Multirex ,elle se coupe et s'usine bien, il faut bien protéger ton banc de tour et travailler par petite passe car très fragile.
amitié
Jean-Paul
jp bourdillat
jp bourdillat
Administrateur
Administrateur

Messages : 1272
Date d'inscription : 11/07/2010

http://jpb-vapeur.wifeo.com/index.php

Revenir en haut Aller en bas

Fabrication d'une chaudière verticale Empty Re: Fabrication d'une chaudière verticale

Message  jacques987 le Dim 21 Nov 2010, 22:22

Bonjour Jean-Paul,
Magnifique réalisation qui va faire, je suppose, un heureux.
Pour la céraùique, j'ai utilisé un truc pour la découper : scie fine !C'est tout bon mais il faut y aller doucement car ça se coupe trop vite ...
jacques987
jacques987
Chevronné
Chevronné

Messages : 475
Date d'inscription : 06/07/2010

http://www.modelismeenpolynesie.com

Revenir en haut Aller en bas

Fabrication d'une chaudière verticale Empty Re: Fabrication d'une chaudière verticale

Message  Admin le Dim 21 Nov 2010, 23:28

Bonjour Jean Paul
Très belle chaudière ce groupe va dans la chaloupe à clins c'est donc Kbio l'heureux bénéficiaire de cette merveille le veinard.

_________________
Charte du forum
Admin
Admin
Administrateur
Administrateur

Messages : 1794
Date d'inscription : 03/07/2010

Revenir en haut Aller en bas

Fabrication d'une chaudière verticale Empty fabrication d'une chaudière verticale

Message  jp bourdillat le Sam 27 Nov 2010, 20:56

bonsoir
la suite en image

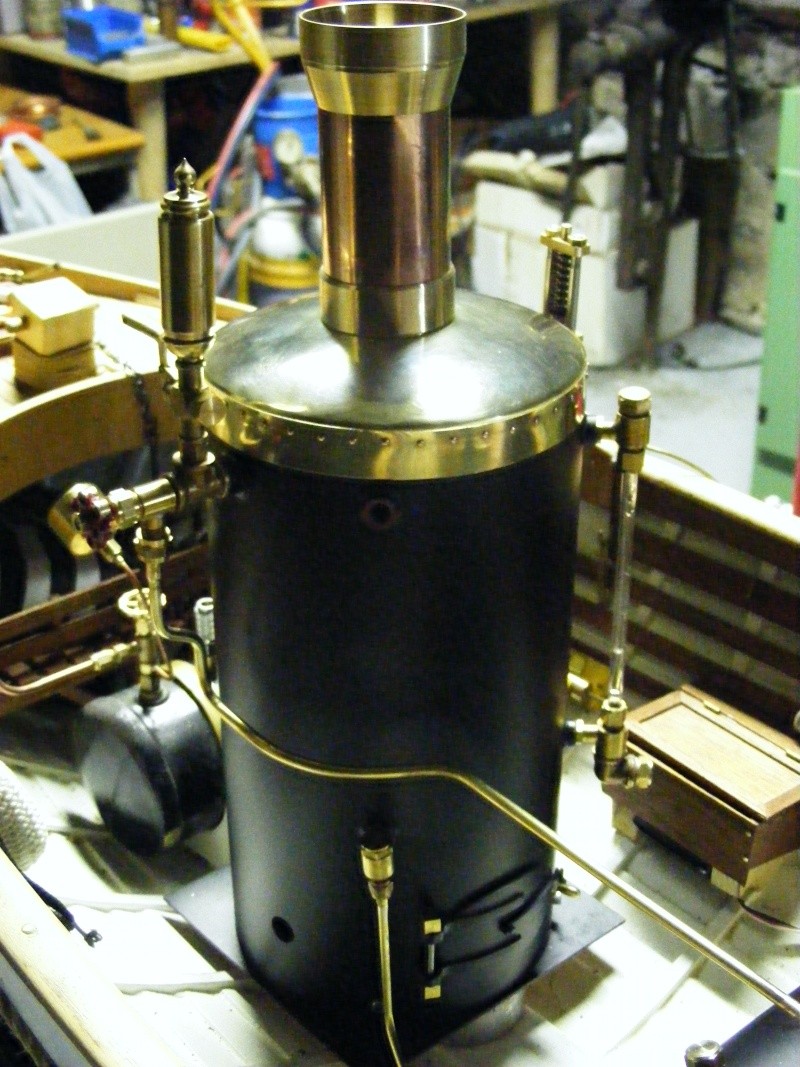

le dôme viens d'arriver de Belgique ou un ami me les fabriques, il reste a poser la bande de laiton de raccordement qui sera fixer avec des rivets cuivre de 1mm de diamètre

Fabrication d'une chaudière verticale 00114

la même vu coté bâbord

Fabrication d'une chaudière verticale 00211

la suite prochainement
Jean-Paul
jp bourdillat
jp bourdillat
Administrateur
Administrateur

Messages : 1272
Date d'inscription : 11/07/2010

http://jpb-vapeur.wifeo.com/index.php

Revenir en haut Aller en bas

Fabrication d'une chaudière verticale Empty Re: Fabrication d'une chaudière verticale

Message  Lil le Dim 28 Nov 2010, 09:31

Hello Jean-Paul Fabrication d'une chaudière verticale 2998821839

Du très bel ouvrage rabbit

Et tu n'as pas pu t'empêcher, en prenant la photo, d'avoir ton nouveau jouet en arrière plan Basketball

Amitiés

_________________
Fabrication d'une chaudière verticale Logo_l10 Je préfère être détestée pour ce que je suis, qu'aimée pour ce que je ne suis pas.
Lil
Lil
Administratrice
Administratrice

Messages : 3059
Date d'inscription : 12/07/2010

Revenir en haut Aller en bas

Fabrication d'une chaudière verticale Empty Re: Fabrication d'une chaudière verticale

Message  sergio 31 le Dim 28 Nov 2010, 10:14

Bonjour Jean-Paul

Magnifique réalisation, une très belle chaudière. Du coup j'ai deux questions :
1° Combien de temps pour la réaliser?
2° Pour le brûleur céramique tu dis : "Le gros avantage de la céramique, c'est qu'il ne s'éteint pas lors de coup de vent et que la puissance de chauffe est plus forte qu'une traditionnelle rampe".
alors peut-on l'utiliser sur une chaudière horizontale pour le Cap Sizun?
Fabrication d'une chaudière verticale 20831 Fabrication d'une chaudière verticale 20831
Amitiés

_________________
SERGE
sergio 31
sergio 31
Passionné
Passionné

Messages : 96
Date d'inscription : 31/08/2010

Revenir en haut Aller en bas

Fabrication d'une chaudière verticale Empty fabrication d'une chaudière verticale

Message  jp bourdillat le Dim 28 Nov 2010, 13:57

bonjour Sergio
pour répondre à tes questions je te dirai que pour réaliser une telle chaudière il faut compter un petite semaine, avec tout les accessoires bien entendu.
Quand au bruleur céramique pour les chaudières horizontal c'est tout à fait réalisable et je suis en train d'en mettre une au point et quand il sera fonctionel , je mettrai les plans sur le forum et aussi sur mon site.
amitiés
Jean-Paul
jp bourdillat
jp bourdillat
Administrateur
Administrateur

Messages : 1272
Date d'inscription : 11/07/2010

http://jpb-vapeur.wifeo.com/index.php

Revenir en haut Aller en bas

Fabrication d'une chaudière verticale Empty fabrication d'une chaudière verticale

Message  jp bourdillat le Dim 28 Nov 2010, 20:17

bonjour
voici la fin de la fabrication de cette chaudière

Fabrication d'une chaudière verticale 00115

Fabrication d'une chaudière verticale 00212


Fabrication d'une chaudière verticale 00312

Fabrication d'une chaudière verticale 00413

à noter que ce qui ressemble à une bosse sur la gauche du dôme n'est que le reflet de la soupape

Fabrication d'une chaudière verticale 00514

Lil tu remarquera que sur une des photos l'on voit encore mon jouet.

amitiés
Jean-Paul
jp bourdillat
jp bourdillat
Administrateur
Administrateur

Messages : 1272
Date d'inscription : 11/07/2010

http://jpb-vapeur.wifeo.com/index.php

Revenir en haut Aller en bas

Fabrication d'une chaudière verticale Empty Re: Fabrication d'une chaudière verticale

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
