tournage réparation d'un rotor abimé
Bonjour à tous
Un petit boulot sympa de la semaine passée

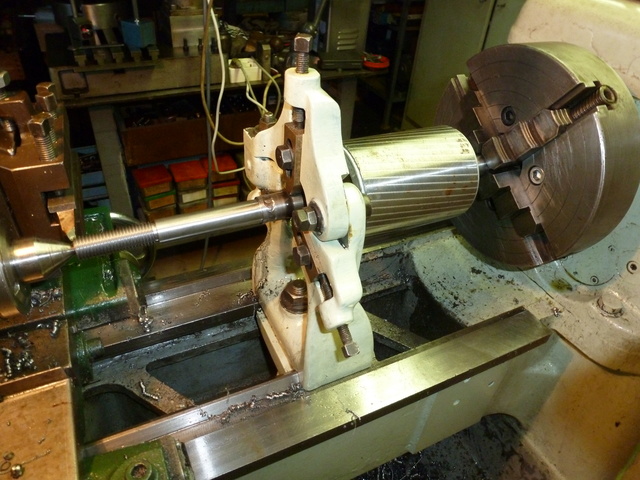

Remplacement et tournage de la partie complète après la sortie lunette fixe
La partie cylindrique reçoit 2 roulements et un clavetage qui reste à faire
En premier la partie abimée a été coupée percée alésée Ø 12 longueur 20 puis l'ébauche soudée avant finition ce qui justifie l'emploi du mandrin 4 mors
En conclusion les mécaniques de 40 ans d'age et plus sont encore bien souvent pratiques et utiles
A+ les amis de Passion Usinages
Un petit boulot sympa de la semaine passée
Remplacement et tournage de la partie complète après la sortie lunette fixe
La partie cylindrique reçoit 2 roulements et un clavetage qui reste à faire
En premier la partie abimée a été coupée percée alésée Ø 12 longueur 20 puis l'ébauche soudée avant finition ce qui justifie l'emploi du mandrin 4 mors
En conclusion les mécaniques de 40 ans d'age et plus sont encore bien souvent pratiques et utiles
A+ les amis de Passion Usinages
papy tic tac- Passionné
- Messages : 151
Date d'inscription : 15/10/2013
Re: tournage réparation d'un rotor abimé
Salut Papy,
Il me parait bien long cet axe...il va sur quoi ce moteur ...sinon bon boulot
@ +
Il me parait bien long cet axe...il va sur quoi ce moteur ...sinon bon boulot
@ +
_________________
Chez vous, vous avez l'heure chez nous , on a le temps-------proverbe africain----
brise-copeaux- Chevronné
- Messages : 1337
Date d'inscription : 10/07/2010
tournage rotor abimé
Bonjour brise-copeaux
En réponse à ta question il s'agit d'un compresseur air sec 2 cylindres ; sur la partie cylindrique il y a 2 manetons excentriques indexés à 180 degrés entrainés par clavettes que j'ai du refabriquer aussi ,plus 2 roulements le tout dans deux demi carters. (course bielle/ piston 20mm)
sur le filetage M16 un écrou de blocage de l'ensemble et un écrou entrainant le ventilateur de refroidissement.
A+
En réponse à ta question il s'agit d'un compresseur air sec 2 cylindres ; sur la partie cylindrique il y a 2 manetons excentriques indexés à 180 degrés entrainés par clavettes que j'ai du refabriquer aussi ,plus 2 roulements le tout dans deux demi carters. (course bielle/ piston 20mm)
sur le filetage M16 un écrou de blocage de l'ensemble et un écrou entrainant le ventilateur de refroidissement.
A+
papy tic tac- Passionné
- Messages : 151
Date d'inscription : 15/10/2013
Re: tournage réparation d'un rotor abimé
Bon jour
Très beau boulot avec excellente illustration du "besoin de la lunette fixe" où les débutants comprendront son utilité.
Cordialement
Très beau boulot avec excellente illustration du "besoin de la lunette fixe" où les débutants comprendront son utilité.
Cordialement
Mjc22160- Chevronné
- Messages : 1592
Date d'inscription : 13/08/2014
