Palpeur de hauteur Empty Palpeur de hauteur

Message  Bern 67 Dim 12 Oct 2014, 16:19

Bonjour à tous,
Quelqu'un utilise t-il ce genre de palpeur, qu'en pensez vous ?

http://www.rc-machines.com/fr/accessoires/mesure-et-controle/dispositif-de-centrage-rsolution-001-mm-hauteur-50-mm?nor_confirmed=true

La saison du jardinage se terminant je vais de nouveau me retirer dans mon antre et pour me simplifier la vie je souhaite acquérir un tel objet.

Merci davance pour votre retour d'éxpérience ou autres conseils !

Salutations

Bern 67
Passionné
Passionné

Messages : 61
Date d'inscription : 08/08/2011

Revenir en haut Aller en bas

Palpeur de hauteur Empty Re: Palpeur de hauteur

Message  ilfaitvraimentbeau Dim 12 Oct 2014, 23:18

ça sert à quoi ?
ilfaitvraimentbeau
ilfaitvraimentbeau
Chevronné
Chevronné

Messages : 268
Date d'inscription : 19/07/2010

Revenir en haut Aller en bas

Palpeur de hauteur Empty palpeur de hauteur

Message  papy tic tac Lun 13 Oct 2014, 00:05

Bonjour
c'est un appareil utilisé pour mesurer les longueurs d'outils généralement sur une fraiseuse verticale à commande numérique.
une fois la longueur de l'outil mesurée on rentre la cote affichée sur le clavier manuellement dans les jauges outils
le palpeur est posé sur la table de la machine , faire toucher la pointe de l'outil sur le plot manuellement relever la différence cote Z origine machine et ajouter la hauteur du palpeur
les machines récentes ont un palpeur intégré dans la commande et les outils se mesurent automatiquement
autre possibilité utiliser un banc de préréglage séparé de la machine:mesure de la longueur et du Ø des fraises.
personnellement je l'ai utilisé dans mon entreprise avant l'achat d'un banc de préréglage l'emploi est très pratique
Salutations Papy tic tac

papy tic tac
Passionné
Passionné

Messages : 149
Date d'inscription : 15/10/2013

Revenir en haut Aller en bas

Palpeur de hauteur Empty Re: Palpeur de hauteur

Message  Bern 67 Lun 13 Oct 2014, 22:06

Bonjour,
Selon la description on peut positionner l'outil sur la pièce à usiner puis palper avec l'outil on se retrouve ainsi à 50mm de la surface à usiner, jusqu'à présent j'utilisai la méthode papier à cigarette qui vas bien aussi

salutations

Bern 67
Passionné
Passionné

Messages : 61
Date d'inscription : 08/08/2011

Revenir en haut Aller en bas

Palpeur de hauteur Empty Re: Palpeur de hauteur

Message  Okapi Ven 17 Oct 2014, 01:24

On peut le construire facilement soi-même en remplaçant le comparateur par un palpeur sur ma base de réglage d'outils, je fais ainsi pour régler les outils lorsque je dois tourner à l'envers pour fileter par exemple.
Il suffit de suivre les flèches sur le lien pour avoir d'autres photos de l'appareil. Wink

Okapi
Chevronné
Chevronné

Messages : 689
Date d'inscription : 26/08/2013

Revenir en haut Aller en bas

Palpeur de hauteur Empty Re: Palpeur de hauteur

Message  Bern 67 Ven 24 Oct 2014, 09:33

Bonjour,

Okapi, Bravo pour ton site qui est très bien fait on sent la passion !

Salutations

Bern 67
Passionné
Passionné

Messages : 61
Date d'inscription : 08/08/2011

Revenir en haut Aller en bas

Palpeur de hauteur Empty Re: Palpeur de hauteur

Message  Mjc22160 Ven 24 Oct 2014, 10:38

Okapi : passionné ? le mot est faible !

Mjc22160
Chevronné
Chevronné

Messages : 1557
Date d'inscription : 13/08/2014

Revenir en haut Aller en bas

Palpeur de hauteur Empty Re: Palpeur de hauteur

Message  Okapi Ven 24 Oct 2014, 14:11

De quel site parlez-vous, parce que pour le boulot, j'aime bien, mais je n'en fais pas un sacerdoce. Basketball

Okapi
Chevronné
Chevronné

Messages : 689
Date d'inscription : 26/08/2013

Revenir en haut Aller en bas

Palpeur de hauteur Empty Re: Palpeur de hauteur

Message  Bern 67 Sam 08 Nov 2014, 22:46

Bonjour à tous, finalement j'ai craqué et le palpeur est arrivé cette semaine:

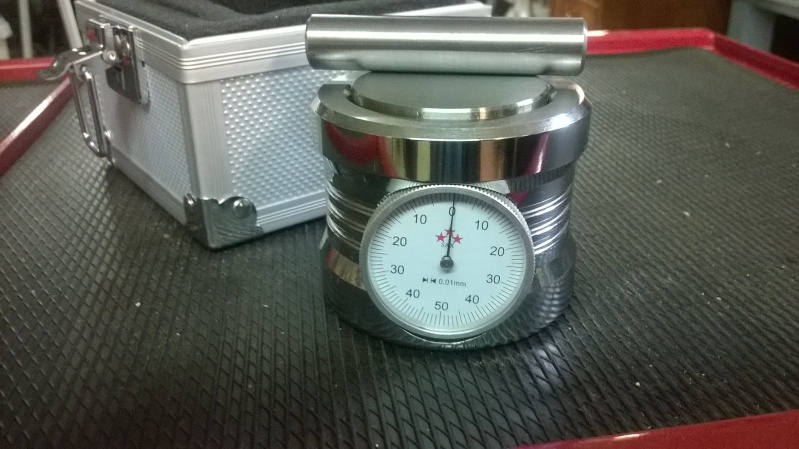

Palpeur avec son emballage et sa pige de calibrage:
Palpeur de hauteur <a href=Palpeur de hauteur Regleu11" />

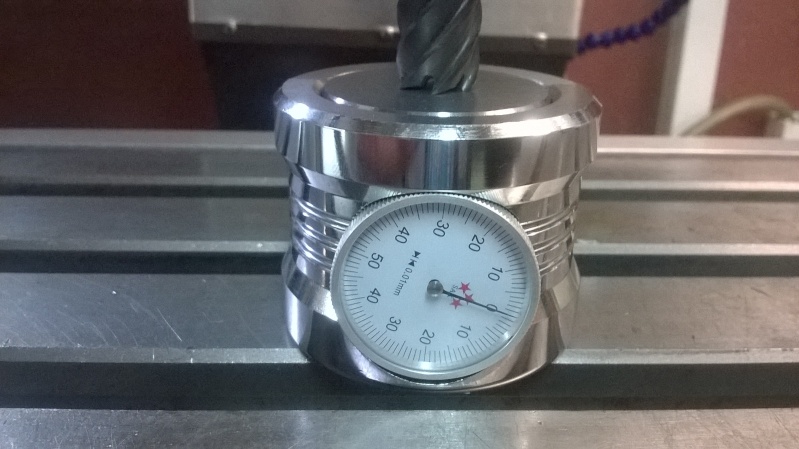

La base de l'outil est magnétique il suffit de la placer sur la pièce à usiner et après calibrage faire plonger l'axe z, l'outil se trouve ainsi à exactement 50mm de la pièce à usiner ( exemple pour l'essai sur la table):

Palpeur de hauteur Axe_z10

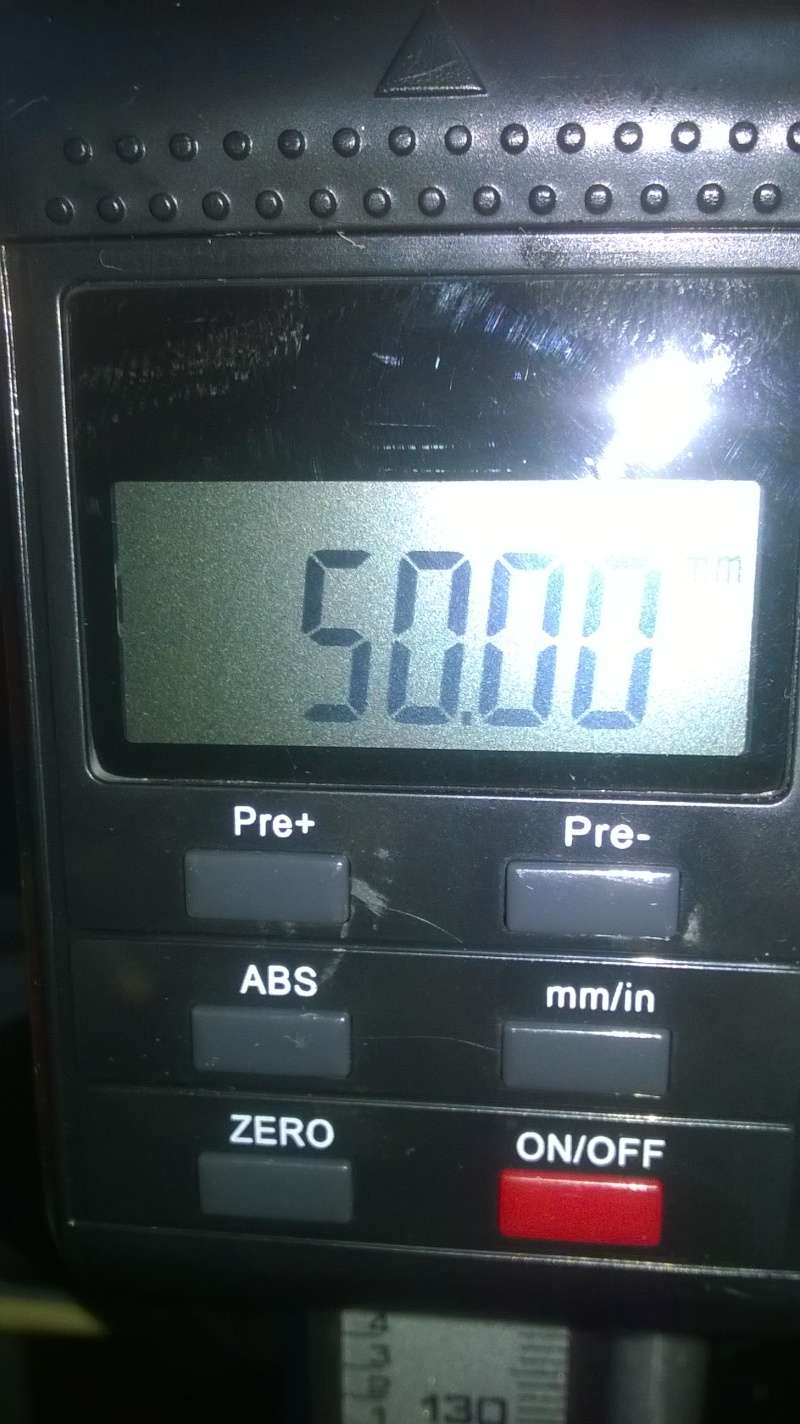

Maintenant il suffit de mettre la visu à la valeur souhaitée:
Palpeur de hauteur Visu_a10

Très pratique pour régler plusieurs porte outils le gain de temps est appréciable, la précision est de l'ordre de +- 0.02 mm, la répétabilité est bonne j'ai effectué 20 mesures successives une seule déviation de 0.01 mm

Salutations
Bernard

Bern 67
Passionné
Passionné

Messages : 61
Date d'inscription : 08/08/2011
