Outil de moletage Empty Outil de moletage

Message  Marco19 Sam 17 Aoû 2013, 22:24

Bonjour à tous,

Il y a longtemps que j'y pensais.
Ca y est, je l'ai fait.
La suite en images :

D'abord en papier
Outil de moletage P10112

2 brutes de A60 de 140x40x20
Outil de moletage P10512

Perçage des trous des axes des molettes et des ciseaux
Outil de moletage P10611

Découpe des formes convexes à la fraise scie ...
Outil de moletage P11411

...  et des formes concaves à la fraise
Outil de moletage P12011

Pour voir
Outil de moletage P12211

CE QU'IL NE FAUT PAS FAIRE !!
Outil de moletage P12611

Mais plutôt
Outil de moletage P13011
Outil de moletage P13111
Outil de moletage P13511

Pour arriver à
Outil de moletage P13811

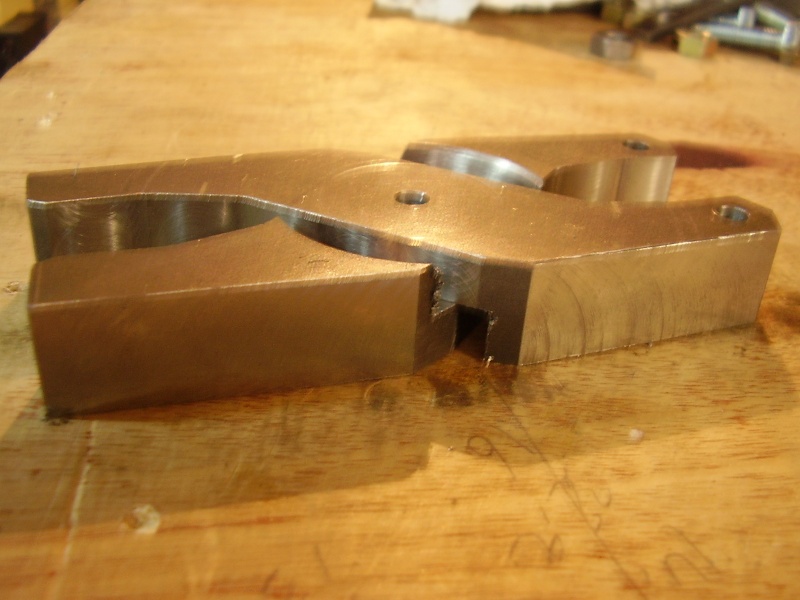

Outil de moletage P13911

Les passages des molettes
Outil de moletage P14111

Les logements des axes
Outil de moletage P14511

Les axes des molettes
Outil de moletage P15011
Outil de moletage P15111
Outil de moletage P15311

Pour voir, reste à ovaliser les trous de la tige filetée de serrage
Outil de moletage P15511

Première réalisation
Outil de moletage P15611

C'est fini !!
Outil de moletage P16011

Cordialement.
Jean Marc

Marco19
Nouveau
Nouveau

Messages : 5
Date d'inscription : 10/08/2011

Revenir en haut Aller en bas

Outil de moletage Empty Re: Outil de moletage

Message  Lil Dim 18 Aoû 2013, 07:36

Hello Jean-Marc Outil de moletage 2998821839

Donc tout sera bientôt moleté chez toi Smile

Plus sérieusement, c'est du bon travail.
Un outil à moleter est indispensable, souvent pour augmenter la cote d'un arbre (usure ou cote inférieure à l'usinage ou alésage trop lâche).

Le moletage a également deux fonctions :
- permettre de réaliser des micro-cannelures dans un alésage alésage avec l'arbre inséré en force
- permettre la place ( dans les creux) de la Loctite, qui sur un arbre lisse, est essuyé et non homogène quant à sa distribution.

Amitiés

_________________
Outil de moletage Logo_l10 Je préfère être détestée pour ce que je suis, qu'aimée pour ce que je ne suis pas.
Lil
Lil
Modératrice
Modératrice

Messages : 3059
Date d'inscription : 12/07/2010

Revenir en haut Aller en bas

Outil de moletage Empty Re: Outil de moletage

Message  Admin Dim 18 Aoû 2013, 09:27

Bonjour
Très belle réalisation, peut tu nous montrer comment tu le fixe sur le porte outil du tour?

_________________
Charte du forum
Admin
Admin
Administrateur
Administrateur

Messages : 1794
Date d'inscription : 03/07/2010

Revenir en haut Aller en bas

Outil de moletage Empty Re: Outil de moletage

Message  Marco19 Dim 18 Aoû 2013, 10:43

Bonjour,

La fixation est basique : la vis d'articulation des ciseaux vissée dans un bout de carré de 15 qui trainait.

Outil de moletage P16110

Il va falloir que je revois ça plus sérieusement.
Vue les contraintes, je vais remplacer la vis de 8 par du 10 avec du carré en fonction.
Autre amélioration, mettre une goupille sur ce carré, dans le creux entre les branches, coté réglage, pour limiter le débattement et éviter la rotation complète de l'outil lors de la pose sur le tour.

Jean Marc

Marco19
Nouveau
Nouveau

Messages : 5
Date d'inscription : 10/08/2011

Revenir en haut Aller en bas

Outil de moletage Empty Re: Outil de moletage

Message  BEROLA Dim 18 Aoû 2013, 12:38

Bonjour
Quel est l'avantage du réglage par vis ?
L'outil a moleter que j'ai depuis longtemps ne comporte pas de vis , il est directement monté sur le porte outil
et c'est l'avance du transversal du tour qui règle la profondeur du moletage .
Cela a toujours bien fonctionné et le chariot du tour n'en souffre pas particulièrement .....
@+

_________________
CAV 430
Je ne me lasse pas d'être utile , la nature m'a fait ainsi. (Léonard de Vinci )
Mon destin ne dépends pas de ce qu'on pense de moi      (D.Raoult)
La menace ne sert d'arme qu'aux menacés. (Léonard de Vinci )
BEROLA
BEROLA
Modérateur
Modérateur

Messages : 2297
Date d'inscription : 13/12/2010

Revenir en haut Aller en bas

Outil de moletage Empty Re: Outil de moletage

Message  Lil Lun 19 Aoû 2013, 06:58

Hello Jean-Claude Outil de moletage 2998821839

Ton interrogation
@BEROLA a écrit:Quel est l'avantage du réglage par vis ?
comporte également sa réponse
@BEROLA a écrit:Cela a toujours bien fonctionné et le chariot du tour n'en souffre pas particulièrement .....
.
Le porte-molettes à ciseaux génère moins d'efforts sur la vis du transversal et sur le traînard que les outils traditionnels à molettes fixes, ce qui est appréciable sur un petit tour et sur une matière dure (> 1000 Mpa).

Sur un gros tour, l'outil traditionnel est cependant plus précis et plus efficace, notamment pour les pointes de diamants.

Amitiés

_________________
Outil de moletage Logo_l10 Je préfère être détestée pour ce que je suis, qu'aimée pour ce que je ne suis pas.
Lil
Lil
Modératrice
Modératrice

Messages : 3059
Date d'inscription : 12/07/2010

Revenir en haut Aller en bas

Outil de moletage Empty Re: Outil de moletage

Message  BEROLA Lun 19 Aoû 2013, 07:56

Bonjour Lil

Il est vrai que je ne réalise que de petits moletages qui ne provoquent que des efforts modérés sur mon tour .......

@+ jc

_________________
CAV 430
Je ne me lasse pas d'être utile , la nature m'a fait ainsi. (Léonard de Vinci )
Mon destin ne dépends pas de ce qu'on pense de moi      (D.Raoult)
La menace ne sert d'arme qu'aux menacés. (Léonard de Vinci )
BEROLA
BEROLA
Modérateur
Modérateur

Messages : 2297
Date d'inscription : 13/12/2010

Revenir en haut Aller en bas

Outil de moletage Empty Re: Outil de moletage

Message  Invité Dim 25 Aoû 2013, 17:25

Bjr ,


Je ne vois pas l'utilité d'un tel outil ?,  il y a beaucoup plus simple à realiser et bien plus  pratique  !

Tant qu'a faire , il fallait faire un outil qu'on peut utiliser manuellement à l'etau  aussi .
S'inspirer d'un coupe tube de plombier , le fonctionnement est similaire  !

Invité
Invité


Revenir en haut Aller en bas

Outil de moletage Empty Re: Outil de moletage

Message  jojo27 Dim 25 Aoû 2013, 18:21

Bonjour à tous ,bonjour Marco19,
Trés belle réalisation un outil bien pratique ,tres explicite la presentation de la réalisation etape par etape .
Outil de moletage 431767 Outil de moletage 431767
a+ jojo
jojo27
jojo27
Passionné
Passionné

Messages : 36
Date d'inscription : 18/08/2013

Revenir en haut Aller en bas

Outil de moletage Empty Re: Outil de moletage

Message  Marco19 Dim 25 Aoû 2013, 19:14

Bonjour,

Merci pour vos encouragements.

Je me pose plein de questions scratch :
- Faut il serrer de plus en plus pendant la rotation ou serrer une fois pour toute au début du travail ?
- Faut il arrêter la rotation aussitôt le moletage terminé ?
- L'outil doit il être perpendiculaire à l'axe du tour ou comme indiqué quelquefois avec un angle de quelques degrés ?
- Dans quel sens se déplacer par rapport à cet angle ?
- Allé simple ?

Merci pour votre aide.

jean Marc

Marco19
Nouveau
Nouveau

Messages : 5
Date d'inscription : 10/08/2011

Revenir en haut Aller en bas

Outil de moletage Empty Re: Outil de moletage

Message  moissan Dim 25 Aoû 2013, 19:38

il faut que ce genre d'outil soit monté bien perpendiculaire a l'axe du tour , sinon ce qui est imprimé par la molette du haut sera un peu en travers , et apres 1/2 tour ne sera pas daccord avec ce qui est imprimé pas la molette du bas

moissan
Membre confirmé
Membre confirmé

Messages : 28
Date d'inscription : 10/04/2012
