Message  chris74 le Mar 21 Fév 2012, 19:33

Bonjour, est ce que vous connaissez la valeur d'un cône B12 en degré. j'ai un adaptateur CM1/B12 à faire et il me manque cette valeur.
En vous remerciant

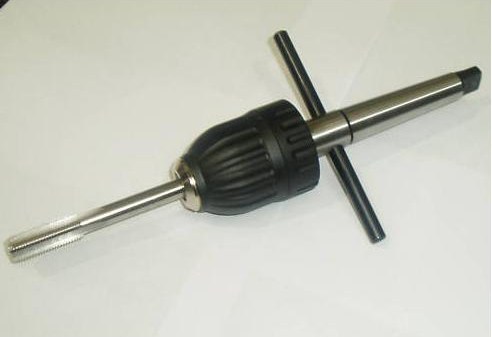

C'est pour faire un petit porte taraud dans ce genre (mais avec un mandrin à clef, car avec un mandrin auto serrant, quand on tourne à l'envers ,il se desserre)

valeur cône B12 Porte_10
chris74
chris74
Chevronné
Chevronné

Messages : 774
Date d'inscription : 16/10/2010

Revenir en haut Aller en bas

valeur cône B12 Empty Re: valeur cône B12

Message  Bilbil le Mar 21 Fév 2012, 19:57

bonsoir chris74,

j'ai un fichier pdf mais je n'arrive pas a le mettre. je regarde pour une capture d'image plus tard...

bonne soirée. rabbit
Bilbil
Bilbil
Modérateur
Modérateur

Messages : 1249
Date d'inscription : 21/08/2010

Revenir en haut Aller en bas

valeur cône B12 Empty Re: valeur cône B12

Message  Bilbil le Mar 21 Fév 2012, 20:38

tu doit pouvoir trouver ton bonheur.


[img]valeur cône B12 Bn10[/img]

[img]valeur cône B12 Bn210[/img]

ou alors ceci, pour un complément.

[img]valeur cône B12 T_cone11[/img]

rabbit
Bilbil
Bilbil
Modérateur
Modérateur

Messages : 1249
Date d'inscription : 21/08/2010

Revenir en haut Aller en bas

valeur cône B12 Empty Re: valeur cône B12

Message  chris74 le Mar 21 Fév 2012, 20:39

Ba non, les valeurs sont en mm et sont arrondies, pas de valeur de l'angle,malheureusement, ça permet de les différencier quand on les a entre les mains, mais en aucune façon c'est suffisant pour en usiner un
chris74
chris74
Chevronné
Chevronné

Messages : 774
Date d'inscription : 16/10/2010

Revenir en haut Aller en bas

valeur cône B12 Empty Re: valeur cône B12

Message  Yvon le Mar 21 Fév 2012, 20:59

bonsoir
un lien assez détaillé je pense Very Happy

http://www.tools-n-gizmos.com/specs/Tapers.html#B-Taper
nb : il y a en bas la def de la conicite en pied par xxx (je pense qu'il faut donc diviser par 12 pour avoir la conicité de "chez nous") scratch

_________________
"Pourquoi répéter les erreurs passées, lorsqu'il y a tant de nouvelles erreurs à comettre ?" (Bertrand Russel)
__________________
Mettez des lunettes !!!
Bons copeaux !!!
Yvon
Yvon
Yvon
Passionné
Passionné

Messages : 166
Date d'inscription : 02/12/2010

Revenir en haut Aller en bas

valeur cône B12 Empty Re: valeur cône B12

Message  Yvon le Mar 21 Fév 2012, 21:01

Au fait: les dimensions correspondent entre les 2 docs (au moins pour le B16) valeur cône B12 289853

_________________
"Pourquoi répéter les erreurs passées, lorsqu'il y a tant de nouvelles erreurs à comettre ?" (Bertrand Russel)
__________________
Mettez des lunettes !!!
Bons copeaux !!!
Yvon
Yvon
Yvon
Passionné
Passionné

Messages : 166
Date d'inscription : 02/12/2010

Revenir en haut Aller en bas

valeur cône B12 Empty Re: valeur cône B12

Message  chris74 le Mar 21 Fév 2012, 21:04

Oui, effectivement cela correspond,reste à savoir si la valeur du cône indiqué l'a été en calculant avec les valeurs précédente (ce qui semble être le cas) ou si c'est la valeur normalisée (que je ne parvient à trouver nul part, contrairement au cm ou cet angle est toujours indiqué )
chris74
chris74
Chevronné
Chevronné

Messages : 774
Date d'inscription : 16/10/2010

Revenir en haut Aller en bas

valeur cône B12 Empty Re: valeur cône B12

Message  chris74 le Mar 21 Fév 2012, 21:25

En calculant la valeur de l'angle on trouve 2.9859° pour le B12 , un CM1 faisant 2.85°, et je pensais le B12 moins conique. Bon ,de toute façon, je ne trouve rien d'autre sur le net, je vais essayer comme ça, on verra bien, à moins que d'ici demain je trouve quelque chose.
chris74
chris74
Chevronné
Chevronné

Messages : 774
Date d'inscription : 16/10/2010

Revenir en haut Aller en bas

valeur cône B12 Empty Re: valeur cône B12

Message  pmx le Mar 21 Fév 2012, 22:09

Salut,

je trouve 1.494° = 1°29.6' pour le B12:
D= 12,065mm d=11,1mm L=18,5mm

la pente vaut 1/2 (D-d)/L, l'angle vaut atan(pente).

Le infos données par Bilbill sont tout à fait suffisantes (mais pas facile de mesurer un cône, surtout de pente aussi faible !).




Dernière édition par pmx le Mar 21 Fév 2012, 22:17, édité 1 fois

pmx
Passionné
Passionné

Messages : 99
Date d'inscription : 15/08/2011

Revenir en haut Aller en bas

valeur cône B12 Empty Re: valeur cône B12

Message  chris74 le Mar 21 Fév 2012, 22:13

Je dis pas que les infos sont insuffisantes, je dit que les valeurs sont certainement arrondies, c'est différent..................en tout cas si on calcul l'angle pour le cm avec les données du tableau, l'angle obtenue est faux par rapport à sa valeur normalisée. Et je crains qu'il en soit de même pour le B12
chris74
chris74
Chevronné
Chevronné

Messages : 774
Date d'inscription : 16/10/2010

Revenir en haut Aller en bas

valeur cône B12 Empty Re: valeur cône B12

Message  pmx le Mar 21 Fév 2012, 22:24

Salut (re...),

les valeurs données sont au centième,, et une recherche rapide avec "B12 taper" et "DIN 238 Taper" sur Google redonne les mêmes valeurs.

Visiblement, ces valeurs ne sont pas arrondies (ou alors au centième...) et tu peux les utiliser.

pmx
Passionné
Passionné

Messages : 99
Date d'inscription : 15/08/2011

Revenir en haut Aller en bas

valeur cône B12 Empty Re: valeur cône B12

Message  chris74 le Mer 22 Fév 2012, 10:49

Voilà ,l'usinage est terminé, j'ai pu essayer le CM1 il "colle" bain dans la contre pointe, par contre, je n'ai pas encore mon mandrin en B12 donc l'essaie devra attendre un peu.

valeur cône B12 00116
chris74
chris74
Chevronné
Chevronné

Messages : 774
Date d'inscription : 16/10/2010

Revenir en haut Aller en bas
