Filengrène: un logiciel pour la conception et la fabrication d'engrenage Empty Filengrène: un logiciel pour la conception et la fabrication d'engrenage

Message  Méandre le Ven 19 Nov 2010, 09:31

Bonjour

Je suis nouveau sur ce forum que je viens de découvrir.
Je suis enseignant/chercheur et je développe un logiciel de CAO/FAO spécifique aux engrenages.
Je distribue gratuitement une partie de ce logiciel.

La version gratuite permet de dimensionner tout type d'engrenage (droits, hélicoïdaux, intérieurs, coniques, spiro-coniques... et même elliptiques)
En fonction des paramètres d'entrée (nb de dents, module, déport... ), le logiciel calcule la position et l'orientation relative (en particulier l'entraxe). Il vérifie les interférences, la conduite, le glissement. En fonction du couple d'entrée, il vérifie également la tenue mécanique.
Cerise sur le gâteau, vous pouvez voir et animer en 2D et en 3D l'engrenage.

La version complète du logiciel permet :
- l'usinage par électro-érosion à fil de tous les pignons cylindriques
- l'usinage par fraisage 5 axes de tous les pignons cylindriques ou coniques

Je vous propose ici de télécharger la version gratuite de Filengrène.
Pour l'installation, suivez les instructions du fichier "lisez-moi.txt". Dans le zip vous trouverez également un PDF qui présente (avec pas mal de photos de réalisations) la version complète

N'hésitez pas à me solliciter pour tout problème d'installation ou d'utilisation de Filengrène ou pour tout conseil concernant les engrenages

idee-amp  EDIT: => https://moodle.insa-rouen.fr/course/view.php?id=700   idee-amp
Méandre
Méandre
Passionné
Passionné

Messages : 8
Date d'inscription : 19/11/2010

Revenir en haut Aller en bas

Filengrène: un logiciel pour la conception et la fabrication d'engrenage Empty Re: Filengrène: un logiciel pour la conception et la fabrication d'engrenage

Message  jvr33 le Ven 19 Nov 2010, 20:18

Bonsoir a tous

Je viens de lire le fichiers (pdf) explicatif de ton logiciel, bravo pour ce logiciel, je pense que ca va en aider un certain nombres.

Une question cette version de démonstration ne permet pas l'usinage sur une machine.
Je pense que tu devrais indiquer le prix de la version complète et comment se la procurer.

bonne soirée a tous

_________________
Tous les fichiers sur l'usinage: http://jvr33.free.fr/pdf_laser/16_cnc/ Pour bien faire prendre son temps
jvr33
jvr33
Passionné
Passionné

Messages : 26
Date d'inscription : 30/09/2010

http://jvr33.free.fr/pdf_laser/16_cnc/?S=A

Revenir en haut Aller en bas

Filengrène: un logiciel pour la conception et la fabrication d'engrenage Empty Re: Filengrène: un logiciel pour la conception et la fabrication d'engrenage

Message  Méandre le Sam 20 Nov 2010, 18:48

Merci à tous pour l'accueil et les encouragements

JVR33, la version de Filengrène que j'ai déposée ici est libre. Je vous encourage à la diffuser autant que vous voulez (donc également par FTP).

Je vends la (les) version(s) de Filengrène contenant les modules d'usinage avec les tarifs suivants :
1. module d'électro-érosion 2500€ : usinage de tout pignon cylindrique (droit, helicoïdal, intérieur...) par électro à fil
2. module de fraisage 4000 € : usinage de tout pignon cylindrique exter sur CU 4 axes par fraisage 2T
  - supplément pour usinage 3T : 1000 €
  - supplément pour usinage de chevron : 2500 €
  - supplément pour usinage de conique sur CU 5axes : 5000 €
  - supplément pour usinage de spiro-conique sur CU 5 axes : 3000 €
Il faut ajouter, la programmation du post-processeur pour obtenir une trajectoire outil conforme à la cinématique de votre machine : 2000€

Il faut savoir qu'usiner un pignon par fraisage peut être très intéressant car la machine et l'outil sont parfaitement flexibles et permettent donc d'obtenir sans délai (et sans investissement spécifique d'outillage) n'importe quel pignon. La qualité est très bonne (ISO 7) et au moins du niveau du taillage classique par fraise mère. Par contre les temps d'usinage ne permettent pas d'envisager des séries et usiner par fraisage un module inférieur à 2 est délicat car la fraise (de diamètre environ égal au module) devient fragile et se déforme.

EDIT
@Méandre a écrit:Jusqu'à présent Filengrène était écrit en VB6. Ce qui vous posait parfois des problèmes d'installation et ce qui me posait des problèmes de pérennité car VB6 est un langage obsolète.
J'ai donc entrepris de réécrire Filengrène en VB.net et je suis heureux de vous mettre à disposition cette nouvelle version beaucoup plus ergonomique, plus riche, plus jolie et... plus facile à installer. Vous trouverez cette merveille ici (vous y trouverez les 2 versions, l'ancienne v7.9 et la nouvelle v10.0) :

https://moodle.insa-rouen.fr/course/view.php?id=700#section-1

Je serais très heureux que vous me remontiez des erreurs, bugs, oublis... que vous aurez rencontrés.
Merci à tous
Méandre
Méandre
Passionné
Passionné

Messages : 8
Date d'inscription : 19/11/2010

Revenir en haut Aller en bas

Filengrène: un logiciel pour la conception et la fabrication d'engrenage Empty Paramètres calculés

Message  Mélanie_ le Mar 28 Aoû 2018, 17:45

Bonjour,

Je viens d'installer la version 10.1. de Filengrene. Lorsque j'entre les paramètres de définition de ma denture, des "données complémentaires" sont calculées mais je n'arrive pas à trouver à quoi correspond chaque paramètre calculé (d_0, d_b, d_f, d_a, d_i ...). Auriez vous un schéma ou autre pour savoir à quoi ils correspondent précisément ?

Je vous remercie de votre aide.

Mélanie

Mélanie_
Nouveau
Nouveau

Messages : 2
Date d'inscription : 28/08/2018

Revenir en haut Aller en bas

Filengrène: un logiciel pour la conception et la fabrication d'engrenage Empty Re: Filengrène: un logiciel pour la conception et la fabrication d'engrenage

Message  kiki86 le Mar 28 Aoû 2018, 23:06

bonsoir
ce logiciel permet il de calculer le module en fonction deu couple a transmettre
je n'arrive pas a ouvrir le fichier
merci

_________________
"sans la liberté de blâmer, il n'est pas d'éloge flatteur"
cordialement

kiki86
Passionné
Passionné

Messages : 93
Date d'inscription : 17/02/2015

Revenir en haut Aller en bas

Filengrène: un logiciel pour la conception et la fabrication d'engrenage Empty Re: Filengrène: un logiciel pour la conception et la fabrication d'engrenage

Message  Méandre le Mer 29 Aoû 2018, 13:36

Bonjour Mélanie et kiki86

Pour kiki86
Le fichier que vous pouvez télécharger ici est une version ancienne que je ne maintiens plus. Pour la nouvelle version à jour et très facile à installer allez plutôt sur mon site :

https://moodle.insa-rouen.fr/course/view.php?id=700

Pour Mélanie
d_0, d_b, d_f, d_a sont les désignations normalisées du diamètre primitif de taille, diamètre de base, diamètre de pied, diamètre de tête. Plutôt que de vous décrire longuement la signification de chaque paramètre il serait plus efficace de consulter un traité sur les engrenages : la référence est bien sûr le Henriot (Dunod), le Dufailly (Ellipse) est plus facile.
Méandre
Méandre
Passionné
Passionné

Messages : 8
Date d'inscription : 19/11/2010

Revenir en haut Aller en bas

Filengrène: un logiciel pour la conception et la fabrication d'engrenage Empty Re: Filengrène: un logiciel pour la conception et la fabrication d'engrenage

Message  Mélanie_ le Jeu 30 Aoû 2018, 13:49

@Méandre a écrit:
Pour Mélanie
d_0, d_b, d_f, d_a sont les désignations normalisées du diamètre primitif de taille, diamètre de base, diamètre de pied, diamètre de tête. Plutôt que de vous décrire longuement la signification de chaque paramètre il serait plus efficace de consulter un traité sur les engrenages : la référence est bien sûr le Henriot (Dunod), le Dufailly (Ellipse) est plus facile.


Je vous remercie pour votre réponse, Filengrene est vraiment utile et j'ai effectivement réussi à retrouver certaines de leur signification dans le Henriot.
Cependant, pour les engrenages coniques il n'y a aucune information sur les paramètres virtuels. De quelle référence vous êtes-vous servi ?
Encore merci pour votre aide.

Mélanie

Mélanie_
Nouveau
Nouveau

Messages : 2
Date d'inscription : 28/08/2018

Revenir en haut Aller en bas

Filengrène: un logiciel pour la conception et la fabrication d'engrenage Empty Re: Filengrène: un logiciel pour la conception et la fabrication d'engrenage

Message  Méandre le Jeu 30 Aoû 2018, 15:21

Bonjour Mélanie

Concernant les coniques, j'utilise l'approximation de Tredgold qui est expliquée dans le Henriot (je crois). Dans ce cadre là il est également expliqué la notion de rayons virtuels. Il m'est difficile de faire de longues explications sur ce forum. Je te propose de me contacter par mail (mon adresse est en en-tête de Filengrene).
Méandre
Méandre
Passionné
Passionné

Messages : 8
Date d'inscription : 19/11/2010

Revenir en haut Aller en bas

Filengrène: un logiciel pour la conception et la fabrication d'engrenage Empty Filengrene pour les cannelures normalisées N FE22-141

Message  Vévé le Mer 12 Juin 2019, 14:57

Bonjour Méandre,

Félicitations pour cet excellent outil Filengrène qui m'a permis de calculer toutes les données techniques de fabrication de mes engrenages pour la restauration d'une ancienne boîte de vitesses.

Je souhaiterai maintenant m'attaquer à la conception de cannelures entre autre conformes à la norme N FE 22-141. Dans mon cas précis je souhaiterai dessiner le profile précis de la denture pour effectuer une découpe au fil des cannelures intérieures de la bague de guidage pour crabots. Le dimensionnement des éléments associés me contraignent à utiliser une cannelure module 1, diamètre d'alésage 30 mm, diamètre de fond de dent 32 mm, angle de pression AP20°. D'après mes calcul eu égard à la norme (lecture pas facile à digérer), j'en déduis qu'il me faut faire le choix d'un Z30.

J'aurai ensuite à définir la conception de la cannelure extérieure qui m'est imposée par le crabot et qui ne semble pas normalisée. Z33, Md1,5, AP30°, Φ de tête 49,7 mm, hauteur de dent 1,7 mm.

Filengrène permet-il la conception d'une telle cannelure ?

Si oui, auriez un fichier exemple d'une cannelure normalisée ?

Merci d'avance

Vévé
Nouveau
Nouveau

Messages : 3
Date d'inscription : 12/06/2019

Revenir en haut Aller en bas

Filengrène: un logiciel pour la conception et la fabrication d'engrenage Empty Re: Filengrène: un logiciel pour la conception et la fabrication d'engrenage

Message  Méandre le Mer 12 Juin 2019, 17:33

Bonjour Vévé

J'ai effectivement fait une appli Excel qui permet de déterminer les paramètres Filengrene correspondant à une cannelure donnée.
Dans ton cas il s'agit d'une cannelure NFE 22-141 avec A=32 N=30 m=1. Dans Filengrene il faut rentrer les paramètres suivants pour définir cette cannelure :
Z = 30 /30
x = 0,8 / 0,8
m_0 = 1 / 1
alpha_0 = 20 / 20
beta_0 = 0 / 0
delta_0 = 0 / 0
hf_0= 0,1 / 0,8
ha_0 = 1 / 0,35
rho_f = 0,304 / 0,38
rho_a = 0 / 0
denture intérieure

Dans Filengrene tu pourras alors exporter les profils (en IGS ou DXF) pour les récupérer dans une CAO

Pour ce qui est de la seconde cannelure il faudrait déterminer la norme correspondante NFE, ISO ou DIN...

En espérant que cela t'aide !
Méandre
Méandre
Passionné
Passionné

Messages : 8
Date d'inscription : 19/11/2010

Revenir en haut Aller en bas

Filengrène: un logiciel pour la conception et la fabrication d'engrenage Empty Re: Filengrène: un logiciel pour la conception et la fabrication d'engrenage

Message  Vévé le Mer 12 Juin 2019, 18:08

@Méandre a écrit:Bonjour Vévé

J'ai effectivement fait une appli Excel qui permet de déterminer les paramètres Filengrene correspondant à une cannelure donnée.
Dans ton cas il s'agit d'une cannelure NFE 22-141 avec A=32 N=30 m=1. Dans Filengrene il faut rentrer les paramètres suivants pour définir cette cannelure :
Z = 30 /30
x = 0,8 / 0,8
m_0 = 1 / 1
alpha_0 = 20 / 20
beta_0 = 0 / 0
delta_0 = 0 / 0
hf_0= 0,1 / 0,8
ha_0 = 1 / 0,35
rho_f = 0,304 / 0,38
rho_a = 0 / 0
denture intérieure

Dans Filengrene tu pourras alors exporter les profils (en IGS ou DXF) pour les récupérer dans une CAO

Pour ce qui est de la seconde cannelure il faudrait déterminer la norme correspondante NFE, ISO ou DIN...

En espérant que cela t'aide !

Merci beaucoup Méandre pour ton retour et toutes ces précisions. J'en étais presque arrivé à ces valeurs mais ce qui m'inquiétait c'était les alarmes de "Conduite" et de "Glissement spécifique". C'est sans doute qu'il ne faut pas les considérer sachant qu'on n'est pas sur un assemblage en rotation.

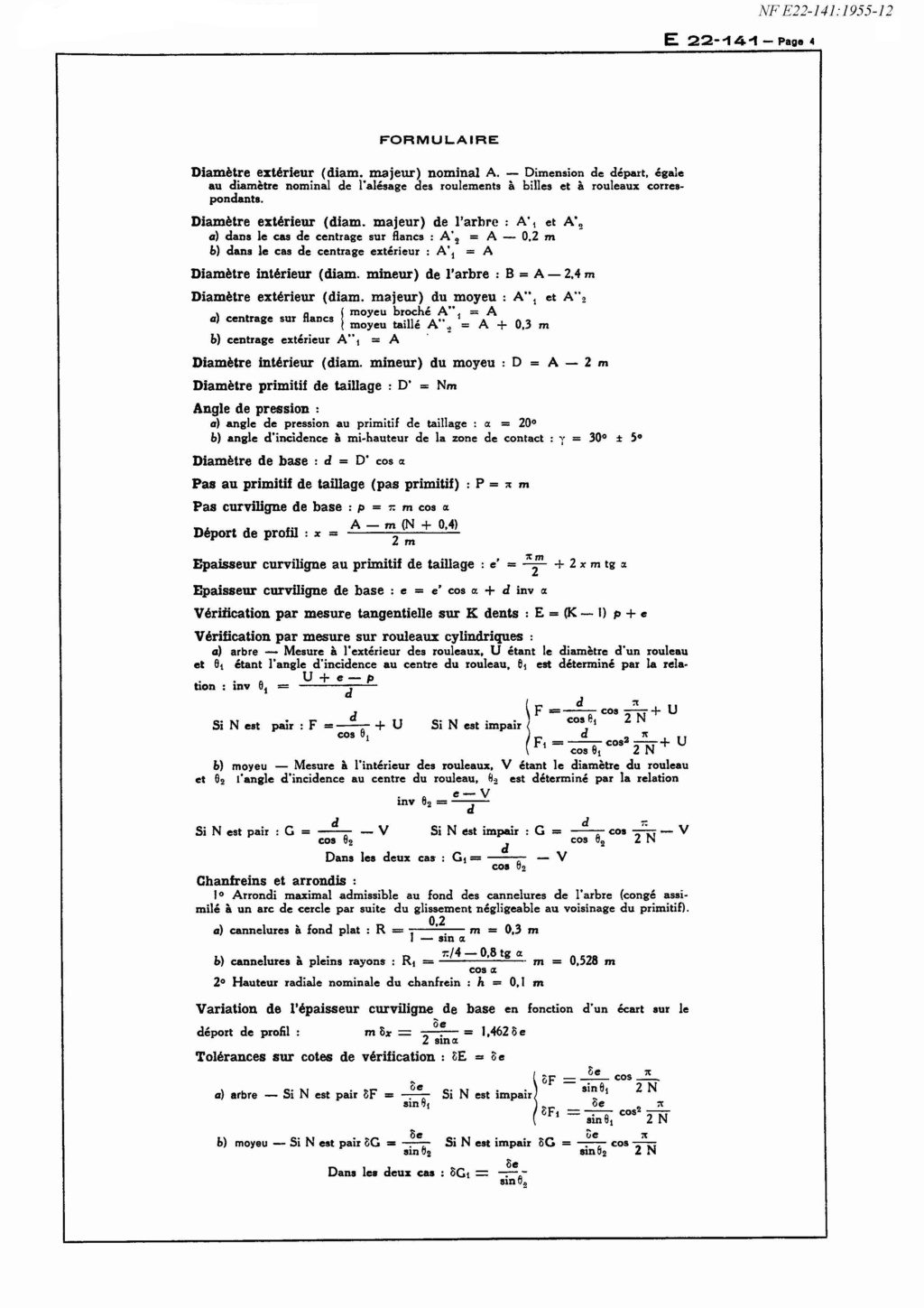

Je suppose que ton fichier Excel reprend les équations de la norme E 22-141 _ page 4 ?

Pour la seconde cannelure, c'est moi qui fait le choix du profil de la denture avec mon tailleur. Je vais donc voir avec lui et je choisirais la norme en fonction des fraises mères qu'il possède en module 1,5.

Bonne fin de journée et encore merci.

Filengrène: un logiciel pour la conception et la fabrication d'engrenage Nf_e2211
Filengrène: un logiciel pour la conception et la fabrication d'engrenage Nf_e2210

Vévé
Nouveau
Nouveau

Messages : 3
Date d'inscription : 12/06/2019

Revenir en haut Aller en bas

Filengrène: un logiciel pour la conception et la fabrication d'engrenage Empty Re: Filengrène: un logiciel pour la conception et la fabrication d'engrenage

Message  Méandre le Mer 12 Juin 2019, 23:07

Veve
Oui je n'ai fait que la même chose que toi : lire la norme. Je l'ai ensuite convertie en feuille Excel.
Je l'ai fait également pour les normes ISO 4156, DIN 5480, DIN 5482 et DIN 3972. Il manque les normes anglaises BS. Si quelqu'un les possède, je serais preneur.
Si besoin, n'hésite pas à me solliciter pour la seconde cannelure.
Méandre
Méandre
Passionné
Passionné

Messages : 8
Date d'inscription : 19/11/2010

Revenir en haut Aller en bas

Filengrène: un logiciel pour la conception et la fabrication d'engrenage Empty Re: Filengrène: un logiciel pour la conception et la fabrication d'engrenage

Message  Vévé le Mer 12 Juin 2019, 23:36

Je vais me renseigner pour les normes anglaises.
BS 2059:1953 Décembre 1953
BS 6186-1/A1:1993 Mars 1993
BS 5686:1986 Août 1986
Ce sont bien celles-ci que tu recherches ? Si tu en connais d'autres n'hésite pas, j'ai un copain qui pourra peut-être me les trouver.

Il est possible que tu me communiques ta feuille Excel ?

Vévé
Nouveau
Nouveau

Messages : 3
Date d'inscription : 12/06/2019

Revenir en haut Aller en bas

Filengrène: un logiciel pour la conception et la fabrication d'engrenage Empty Re: Filengrène: un logiciel pour la conception et la fabrication d'engrenage

Message  Méandre le Jeu 13 Juin 2019, 12:34

Bonjour Veve
J'ai développé cette feuille Excel pour un client. Je peux difficilement te la donner sans son accord.
Contacte moi sur mon mail (en première page de Filengrene)
Méandre
Méandre
Passionné
Passionné

Messages : 8
Date d'inscription : 19/11/2010

Revenir en haut Aller en bas
