Filière à déclenchement automatique Geometric
Filière à déclenchement automatique Geometric notice merci a TRD
TRD a écrit:Notice filières Geometric. Modèle américain. Les filières Rubometric sont des modèles équivalents allemands plus récents. Il y a compatibilité entre les modèles type D des deux marques.
Enfield- Administrateur
- Messages : 6934
Date d'inscription : 02/11/2010
Re: Filière à déclenchement automatique Geometric
Le montage qu'on voit dans la dernière vidéo est celui qu'utilisent la majorité des utilisateurs sur tour parallèle conventionnel. Il ne me plaisait pas beaucoup.
Neanmoins, j'ai commencé à faire des essais sur un petit tour deValliere H130 avec un montage de ce genre puisque j'avais tous les elements. Il a quand même fallu faire une grosse revision à la filière. Ce type de matériel craint on s'en doute les petits copeaux qui peuvent entraver son fonctionnement, mais aussi, on y pense moins les residus d'huile qui polymerisent et se transforment en gommes et vernis qui collent les mecanismes lorsqu'ils restent longtemps sans servir.
Une fois la filière remise en forme, le filetage se passe plutôt bien avec des resultats convainquants. Le filet a un tres bel aspect. Cependant j'ai rencontré des problèmes de débrayages prématurés directement imputables à l'architecture du tour utilisé. En effet, sur le deValliere, la gravité qui s'exerce sur le levier du frein de contre poupée tend a resserer le frein. Il se resserre tout seul, ce qui finit par freiner ses deplacements et provoquer l'ouverture prématurée de la filière.
Sur le tour Graziano SAG 508, le levier de blocage est dans l'autre sens. La gravité tend à desserrer le frein. Enfin sur le mien, parce que j'en ai vu avec un levier sur l'arrière. C'est bien moins ergonomique, mais evidemment plus sûr quand on prend de lourdes pieces entre pointes. En effet, les vibrations et la pesanteur s'allient pour resserrer le frein au fur et a mesure que l'usinage progresse. N'oublions pas que ce tour est capable de travailler sur des pieces depassant la tonne.
Par contre, il ne faut pas esperer tirer la poupée mobile meme frein desserré sans declancher la filière. En effet, cette poupée doit depasser les 40 kilos. Pour les essais sur le Graziano, j'ai donc realisé un montage original.

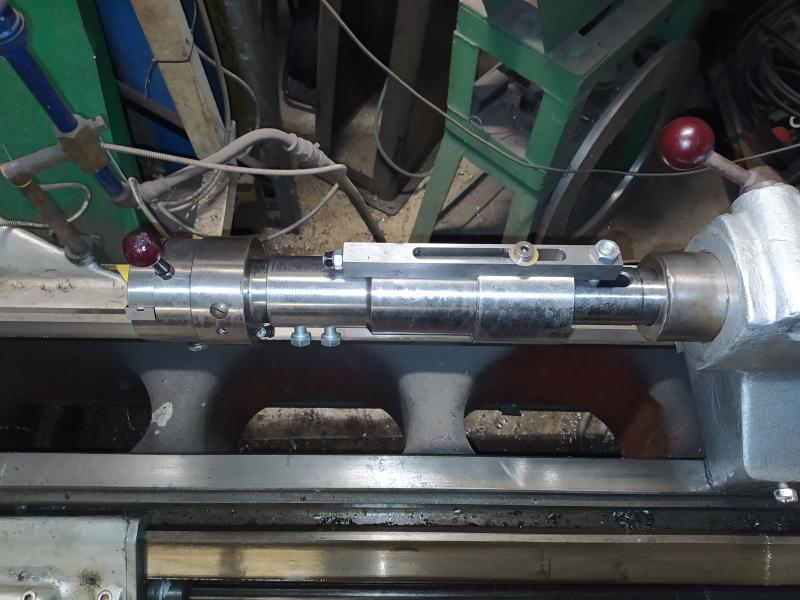

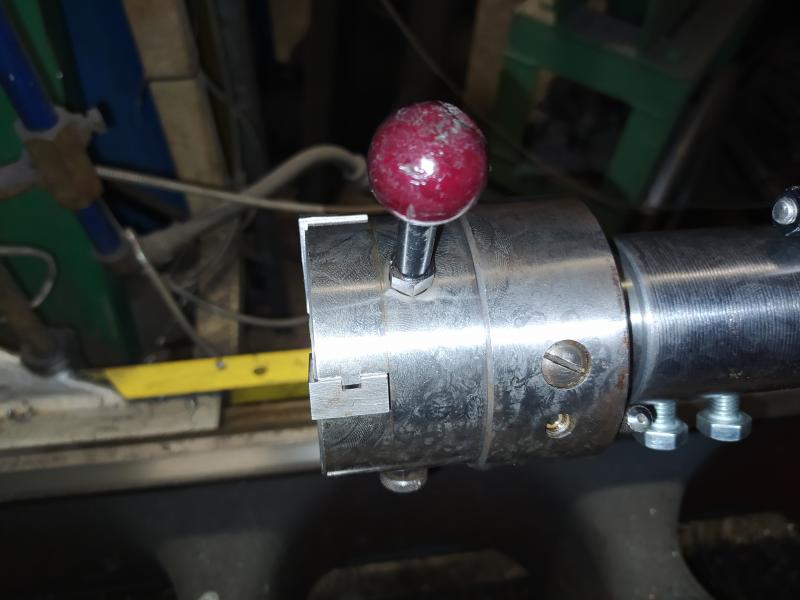

La filiere de modele RUBOMETRIC D 3/4 est immobilisee dans un alesage de 40 mm d'un fourreau en acier.
Ce fourreau coulisse sur un arbre cylindrique terminé par un cone Morse numero 5 pour montage dans le fourreau de la contre-poupee du tour.

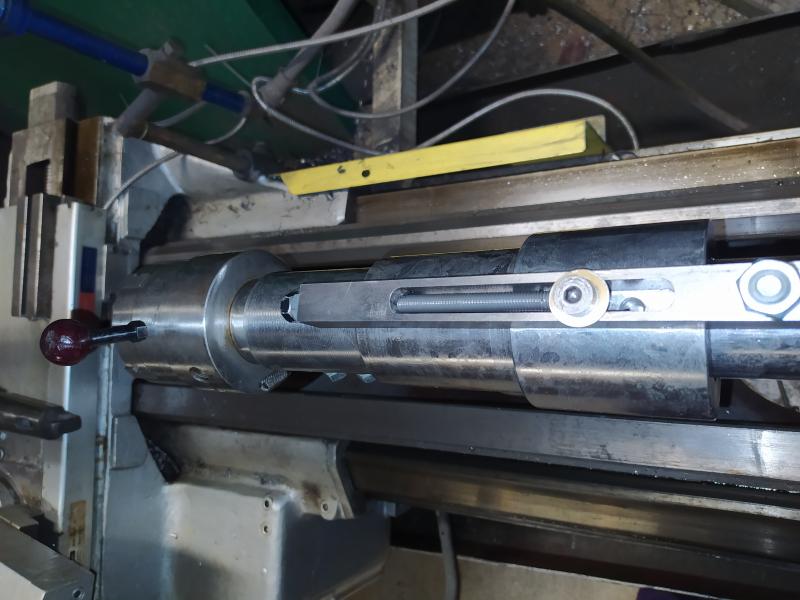

Un clavette coulissante empeche la rotation du fourreau porte filiere sur l'arbre fixé dans la poupee mobile. Le fourreau, et par conséquent la filiere, peuvent translater librement mais pas tourner.
Cependant l'originalité du montage provient du fait que la clavette n'est pas dans l'alesage du fourreau, mais à l'extérieur de celui-ci.

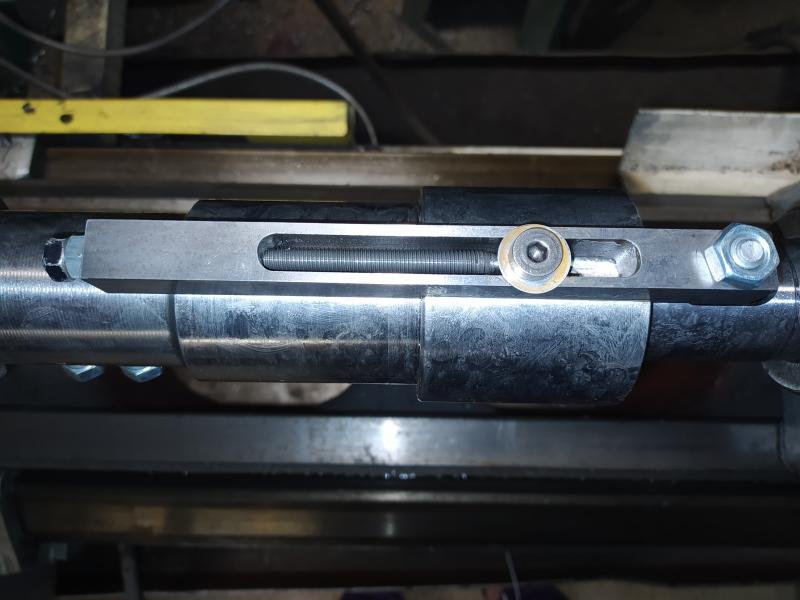

Cette clavette a une seconde particularité : elle est creuse. Elle comporte un trou oblong dans lequel se loge une vis epaulée qui la retient et limite la course aux alentours de 120 mm.
La longueur du fourreau, environ 200 mm, est telle que meme en butee de course il reste bien guidé sur l'arbre fixe. Le fourreau a été réalisé dans une chute d'acier à engrenages 20 MnCr5 pretraité. L'arbre à cone Morse est en acier trempé.
Une vis de reglage permet de limiter la course à une valeur quelconque inferieure à 120 mm.
Cette vis de reglage n'est pas indispensable, car la limitation de course pourrait etre obtenue en reculant la poupée mobile. Si le montage ne comporte pas de vis de reglage fin, on peut sans inconvenient monter le clavette coulissante de maniere conventionnelle, c'est-à-dire dans le fourreau puisqu'il ne sera plus necessaire d'avoir acces au reglage fin. Dans ce cas, on peut aussi supprimer la clavette coulissante et n'utiliser qu'une vis epaulee qui circule dans une lumiere du fourreau.
Les premiers essais ont montré que le jeu de la clavette coulissante doit etre de l'ordre de deux dixiemes pour assurer un bon fonctionnement.
Ce montage donne d'excellents resultats. On peut cependant lui reprocher son encombrement qui le rend inutilisable sur une machine d'entrepointe inferieure à 500 mm. En effet, pour fileter 120 mm, il faut que la barre depasse d'au moins 120 mm du mandrin. Il faut ajouter l'epaisseur du mandrin, la longueur de la filiere, celle du fourreau.
Neanmoins, sur un gros tour (l'entrepointe du Graziano est egale à 2000 !) on peut esperer realiser en deux passes des filetages sur plus de 200 mm car l'arbre est creux.
Pour un petit tour, il conviendrait de diviser toutes les longueurs par deux. Un second montage à l'échelle 1/2 est prévu pour equiper le petit tour.
Neanmoins, j'ai commencé à faire des essais sur un petit tour deValliere H130 avec un montage de ce genre puisque j'avais tous les elements. Il a quand même fallu faire une grosse revision à la filière. Ce type de matériel craint on s'en doute les petits copeaux qui peuvent entraver son fonctionnement, mais aussi, on y pense moins les residus d'huile qui polymerisent et se transforment en gommes et vernis qui collent les mecanismes lorsqu'ils restent longtemps sans servir.
Une fois la filière remise en forme, le filetage se passe plutôt bien avec des resultats convainquants. Le filet a un tres bel aspect. Cependant j'ai rencontré des problèmes de débrayages prématurés directement imputables à l'architecture du tour utilisé. En effet, sur le deValliere, la gravité qui s'exerce sur le levier du frein de contre poupée tend a resserer le frein. Il se resserre tout seul, ce qui finit par freiner ses deplacements et provoquer l'ouverture prématurée de la filière.
Sur le tour Graziano SAG 508, le levier de blocage est dans l'autre sens. La gravité tend à desserrer le frein. Enfin sur le mien, parce que j'en ai vu avec un levier sur l'arrière. C'est bien moins ergonomique, mais evidemment plus sûr quand on prend de lourdes pieces entre pointes. En effet, les vibrations et la pesanteur s'allient pour resserrer le frein au fur et a mesure que l'usinage progresse. N'oublions pas que ce tour est capable de travailler sur des pieces depassant la tonne.
Par contre, il ne faut pas esperer tirer la poupée mobile meme frein desserré sans declancher la filière. En effet, cette poupée doit depasser les 40 kilos. Pour les essais sur le Graziano, j'ai donc realisé un montage original.
La filiere de modele RUBOMETRIC D 3/4 est immobilisee dans un alesage de 40 mm d'un fourreau en acier.
Ce fourreau coulisse sur un arbre cylindrique terminé par un cone Morse numero 5 pour montage dans le fourreau de la contre-poupee du tour.
Un clavette coulissante empeche la rotation du fourreau porte filiere sur l'arbre fixé dans la poupee mobile. Le fourreau, et par conséquent la filiere, peuvent translater librement mais pas tourner.
Cependant l'originalité du montage provient du fait que la clavette n'est pas dans l'alesage du fourreau, mais à l'extérieur de celui-ci.
Cette clavette a une seconde particularité : elle est creuse. Elle comporte un trou oblong dans lequel se loge une vis epaulée qui la retient et limite la course aux alentours de 120 mm.
La longueur du fourreau, environ 200 mm, est telle que meme en butee de course il reste bien guidé sur l'arbre fixe. Le fourreau a été réalisé dans une chute d'acier à engrenages 20 MnCr5 pretraité. L'arbre à cone Morse est en acier trempé.
Une vis de reglage permet de limiter la course à une valeur quelconque inferieure à 120 mm.
Cette vis de reglage n'est pas indispensable, car la limitation de course pourrait etre obtenue en reculant la poupée mobile. Si le montage ne comporte pas de vis de reglage fin, on peut sans inconvenient monter le clavette coulissante de maniere conventionnelle, c'est-à-dire dans le fourreau puisqu'il ne sera plus necessaire d'avoir acces au reglage fin. Dans ce cas, on peut aussi supprimer la clavette coulissante et n'utiliser qu'une vis epaulee qui circule dans une lumiere du fourreau.
Les premiers essais ont montré que le jeu de la clavette coulissante doit etre de l'ordre de deux dixiemes pour assurer un bon fonctionnement.
Ce montage donne d'excellents resultats. On peut cependant lui reprocher son encombrement qui le rend inutilisable sur une machine d'entrepointe inferieure à 500 mm. En effet, pour fileter 120 mm, il faut que la barre depasse d'au moins 120 mm du mandrin. Il faut ajouter l'epaisseur du mandrin, la longueur de la filiere, celle du fourreau.
Neanmoins, sur un gros tour (l'entrepointe du Graziano est egale à 2000 !) on peut esperer realiser en deux passes des filetages sur plus de 200 mm car l'arbre est creux.
Pour un petit tour, il conviendrait de diviser toutes les longueurs par deux. Un second montage à l'échelle 1/2 est prévu pour equiper le petit tour.
_________________
La théorie c'est quand on sait presque tout et que rien ne fonctionne.
La pratique c'est quand tout marche à merveille et que personne ne sait pourquoi.
Albert EINSTEIN
TRD- Modérateur
- Messages : 7659
Date d'inscription : 11/08/2010
Re: Filière à déclenchement automatique Geometric
Le montage pour le petit tour est fait.
Principe comparable, mais sans rainure de guidage. Pour guider, il y a deux vis epaulees. Ça semble moins frotter que la rainure, donc plus adapté pour les petits diametres filetés.
Ici, c'est une filiere plus petite (Coventry taille 1/2)
Une petite video ou on voit la filiere au travail.
Rallonge d'un filetage M8x 125 sur vis classe 12.9.
Tour deValliere H130
Vitesse 135 tours/minute
En deux passes.
Malheureusement, j'ai fait une fausse manoeuvre et la fin du film est passée... Dans la benne à copeaux !
Principe comparable, mais sans rainure de guidage. Pour guider, il y a deux vis epaulees. Ça semble moins frotter que la rainure, donc plus adapté pour les petits diametres filetés.
Ici, c'est une filiere plus petite (Coventry taille 1/2)
Une petite video ou on voit la filiere au travail.
Rallonge d'un filetage M8x 125 sur vis classe 12.9.
Tour deValliere H130
Vitesse 135 tours/minute
En deux passes.
Malheureusement, j'ai fait une fausse manoeuvre et la fin du film est passée... Dans la benne à copeaux !
_________________
La théorie c'est quand on sait presque tout et que rien ne fonctionne.
La pratique c'est quand tout marche à merveille et que personne ne sait pourquoi.
Albert EINSTEIN
TRD- Modérateur
- Messages : 7659
Date d'inscription : 11/08/2010
