Butée de longueur pour mandrin de tour,

4 participants

Aller en bas

Butée de longueur pour mandrin de tour, Empty Butée de longueur pour mandrin de tour,

Message  brifou Ven 05 Nov 2021, 18:45

Pour des opérations répétitives, travail en série, EX: mise en longueur, ou autres travaux, avoir une butée fixe dans le mandrin, simplifie les choses, .
Dans un premier temps, je croyais, avoir inventé, un système, mais plus tard, l'ai découvert, qu'il existait déjà, dans des catalogues.
Il est composé, de 3 branches, avec des aimants, 1 vis centrale, et écrou, pour le réglage,
ça fonctionne bien, mais avec 2 bémols, on ne peux pas prendre des petites diamètres, et la profondeur, un peu limitée, par l'épaisseur du système.

Photos.

Butée de longueur pour mandrin de tour, DSCF6470


Autre système.

Pour les 2eme système, que je n'ai encore vu nulle part, et dont je pense en avoir inventé l'idée, .
Sur mon tour, le canon, est d'un diamètre de 20 mm, et il y a , juste après les mors, un diamètre de 22 mm, sur environs 25 mm,
Le système est composé, d'un morceau de barreau d'alu, de diamètre 22 mm, sur 17 mm, percé de 3 trous, M5, taraudés, 3 vis 6 pans creux,
dont la tête a été usinée, de façon, qu'elle devienne excentrique,
Une fois en place avec précision, 22mm pour 22mm, dans son logement, il suffit de tourner les vis, pour bloquer le système,
L'axe du barreau, est percé, taraudé, à, M3;M4;M5;M6, pour les tiges filetés, de butée,
Un écrou permet de bloquer, la butée à la position désirée,

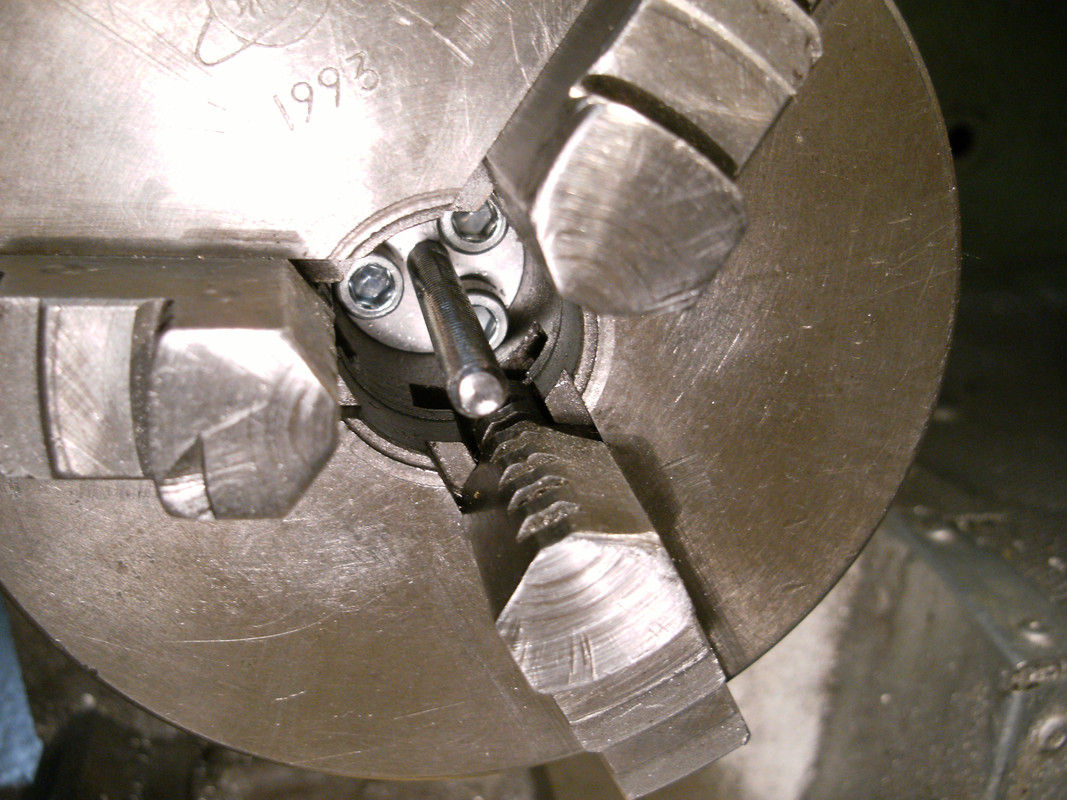

Photos,

Butée de longueur pour mandrin de tour, DSCF6472

Butée de longueur pour mandrin de tour, DSCF6467

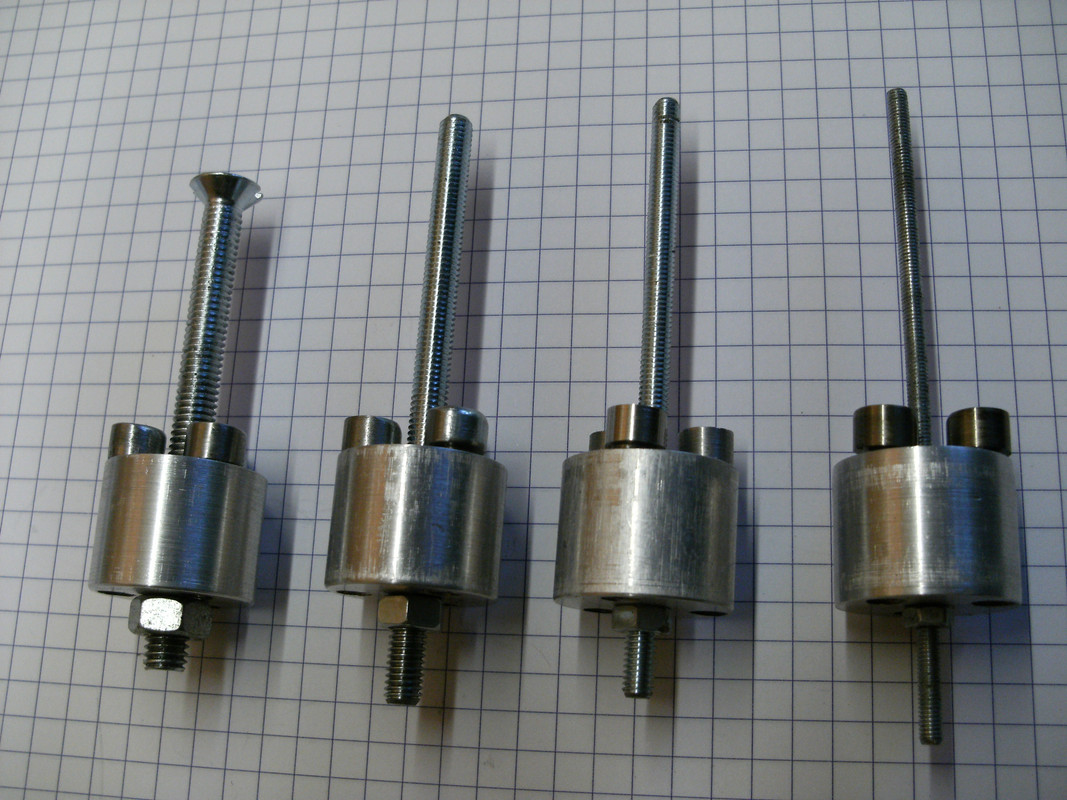

J'ai fait pour 4 diamètres, 3;4;5;6,

Butée de longueur pour mandrin de tour, DSCF6474


Si vous voulez vous faire un système, toutes les dimensions seront à étudier pour votre tour,
Bon courage,

brifou
Passionné
Passionné

Messages : 61
Date d'inscription : 07/09/2014

Revenir en haut Aller en bas

Butée de longueur pour mandrin de tour, Empty Re: Butée de longueur pour mandrin de tour,

Message  TRD Ven 05 Nov 2021, 20:48

Astucieux le coup des "vis-camlock" pour toutes les broches alesées cylindriques. !

Mais la plupart des tours ont un cône dans la broche. Ce n'est pas forcement du Morse. En géneral, c'est specifié dans la notice du tour. Ce cône est prévu pour faire des montages entre pointes. Ça quasiment tout le monde y pense.

Mais on peut aussi fabriquer un cône mâle taraudé au centre et y visser une tige filetée bloquée par un contre-écrou. Je trouve le réglage peu accessible une fois le cône en place dans la broche. Le plus ergonomique, c'est de régler au pifomètre a l'extérieur, de monter le cône, de mesurer la cote obtenue, de ressortir le cône et de corriger en prenant pour référence la face arrière du cône.

Tout ça est montré dans une vidéo qui se trouve dans la rubrique "Tutoriels approche pro". La voici pour mémoire.




Je suis d'ailleurs tres surpris qu'on ne trouve pas ce genre de butee trempée dans tous les catalogues d'outillages. Au moins pour les cones Morse qui doivent equiper au moins les deux tiers des broches de tour. Il y a des exceptions. De memoire, certains Cholet auraient des cones a 10 % . Et j'ai eu aussi un vieux tour allemand qui avait un cône particulier.Un cône "casque à pointe" ?

Par contre, tout le monde vend des "etoiles" aimantees. Et tu viens de démontrer que ce n'est pas la panacée.  Je n'y avais pas pensé.


Dernière édition par TRD le Ven 05 Nov 2021, 21:44, édité 1 fois

_________________
La théorie c'est quand on sait presque tout et que rien ne fonctionne.
La pratique c'est quand tout marche à merveille et que personne ne sait pourquoi.

Albert EINSTEIN

TRD
Modérateur
Modérateur

Messages : 3009
Date d'inscription : 11/08/2010

Revenir en haut Aller en bas

Butée de longueur pour mandrin de tour, Empty Re: Butée de longueur pour mandrin de tour,

Message  TRD Ven 05 Nov 2021, 21:24

Pas 10% pour les Cholet, mais pas Morse non plus...

5% (TTC...)

Butée de longueur pour mandrin de tour, Screenshot-2021-11-05-212102-crop-6

L'avantage de la butee cylindrique, c'est qu'elle peut avoir du jeu radial. La butee conique, forcément elle n'en a pas.

C'est mieux alors ?

Et non...

Si en hiver on monte une butee froide dans une broche qui a tourné deux heures, donc chaude, elle va rentrer.

Et au contact de la broche, elle va se dilater. Et ensuite,  si elle est conique, pour la ressortir, bon courage...

Conclusion : 1) commencer par stocker la butée au chaud.
2) si vous voulez dé-côner facilement, commencez par ne pas déconner...

_________________
La théorie c'est quand on sait presque tout et que rien ne fonctionne.
La pratique c'est quand tout marche à merveille et que personne ne sait pourquoi.

Albert EINSTEIN

TRD
Modérateur
Modérateur

Messages : 3009
Date d'inscription : 11/08/2010

Mjc22160 aime ce message

Revenir en haut Aller en bas

Butée de longueur pour mandrin de tour, Empty Re: Butée de longueur pour mandrin de tour,

Message  brise-copeaux Sam 06 Nov 2021, 11:33

@TRD a écrit:

Conclusion : 1) commencer par stocker la butée au chaud.
2) si vous voulez dé-côner facilement, commencez par ne pas déconner...

Salut,

Et pourquoi ça je ne vois pas vraiment l’intérêt scratch c'est comme pour les instruments de mesures, la plus part du matos se trouve ou est la machine...donc à la même température.

@ +

_________________
Chez vous, vous avez l'heure chez nous , on a le temps-------proverbe africain----
brise-copeaux
brise-copeaux
Chevronné
Chevronné

Messages : 1146
Date d'inscription : 10/07/2010

Revenir en haut Aller en bas

Butée de longueur pour mandrin de tour, Empty Re: Butée de longueur pour mandrin de tour,

Message  TRD Sam 06 Nov 2021, 12:08

Sauf que la broche est a 50 degres au bout de deux heures de travail et que dans mon atelier, l'hiver je travaille a dix degrés avec un pull et un blouson en cuir sur mon bleu. Je ne chauffe que si je dois faire de la peinture ou des composites.

La semaine ma femme a un appartement à Lyon. C'est plus facile pour son travail. Ce matin j'ai mis le chauffage puisqu'elle vient. Il faisait 14 dans ma maison. J'ai l'habitude.

La course automobile est une activité tres coûteuse. Pour courir, j'ai appris à vivre à la dure. 14 degres maxi l'hiver dans la maison et 10 à l'atelier.

Quand j'avais l'atelier à Maclas, je dormais chez ma grand-mere. Pas de chauffage dans les chambres et pas de vitrage isolant. La buée gelait sur les carreaux. Et ma grand-mère à vecu comme ça 90 ans. Elle racontait que quand elle etait jeune, l'urine gelait dans le berceau des bébés.

Demande à Anthelme qui est venu me voir hier si j'exagère. Hier, le chauffage était arrêté.

Après, je reconnais que 18, dans un atelier ce serait mieux. Mais si je n'avais pas serré un peu la ceinture, je me serait contenté de rouler en Clio diesel et de bricoler avec une perceuse chinoise...

Et je connais beaucoup de passionnés qui sont dans le meme cas. Pour leur avion, leur bateau ou leur moto, ils acceptent de se geler les roubignoles l'hiver...

Quand j'avais la Gambin à Maclas, je mettais les cones Morse dans les poches de mes bleus pour pouvoir les demonter ensuite.

_________________
La théorie c'est quand on sait presque tout et que rien ne fonctionne.
La pratique c'est quand tout marche à merveille et que personne ne sait pourquoi.

Albert EINSTEIN

TRD
Modérateur
Modérateur

Messages : 3009
Date d'inscription : 11/08/2010

Mjc22160 aime ce message

Revenir en haut Aller en bas

Butée de longueur pour mandrin de tour, Empty Re: Butée de longueur pour mandrin de tour,

Message  Mjc22160 Sam 06 Nov 2021, 15:45

....Dans la vie, il y a des choix à faire !  et pour "vivre" sa passion, il n'y a pas 36 solutions ! ..... Rolling Eyes

" La buée gelait sur les carreaux " ..... Je vois que nous sommes plusieurs à avoir connu cela ! et nous sommes toujours là ! ....

Rolling Eyes

Mjc22160
Chevronné
Chevronné

Messages : 1555
Date d'inscription : 13/08/2014

Revenir en haut Aller en bas

Butée de longueur pour mandrin de tour, Empty Re: Butée de longueur pour mandrin de tour,

Message  TRD Sam 06 Nov 2021, 16:00

ça fait de très jolis cristaux sur les vitres; On adorait ça quand on était petits.

Les gamins d'aujourd'hui n'auront connu que con-finements, chiffons sur le museau et piquouzes tous les trois mois...

_________________
La théorie c'est quand on sait presque tout et que rien ne fonctionne.
La pratique c'est quand tout marche à merveille et que personne ne sait pourquoi.

Albert EINSTEIN

TRD
Modérateur
Modérateur

Messages : 3009
Date d'inscription : 11/08/2010

Mjc22160 aime ce message

Revenir en haut Aller en bas

Butée de longueur pour mandrin de tour, Empty Re: Butée de longueur pour mandrin de tour,

Message  Mjc22160 Sam 06 Nov 2021, 17:30

.............Tu nous parles d'un temps que les moins d'cinquante ans ne peuvent pas connaitre  !  ..... Smile

Mjc22160
Chevronné
Chevronné

Messages : 1555
Date d'inscription : 13/08/2014

Revenir en haut Aller en bas

Butée de longueur pour mandrin de tour, Empty Re: Butée de longueur pour mandrin de tour,

Message  brise-copeaux Sam 06 Nov 2021, 17:31

Re,

Pourquoi raconter sa vie quand on pose une interrogation Question silent
Vue mon âge moi aussi j'ai connu des cristaux sur les vitres a l'intérieur de ma chambre...maison sans chauffage centrale.

@ +

_________________
Chez vous, vous avez l'heure chez nous , on a le temps-------proverbe africain----
brise-copeaux
brise-copeaux
Chevronné
Chevronné

Messages : 1146
Date d'inscription : 10/07/2010

Revenir en haut Aller en bas

Butée de longueur pour mandrin de tour, Empty Re: Butée de longueur pour mandrin de tour,

Message  Mjc22160 Sam 06 Nov 2021, 19:20

...Parler (un peu) de nos souvenirs d'enfance n'est pas une honte ! .... scratch

Mjc22160
Chevronné
Chevronné

Messages : 1555
Date d'inscription : 13/08/2014

Revenir en haut Aller en bas

Butée de longueur pour mandrin de tour, Empty Re: Butée de longueur pour mandrin de tour,

Message  brifou Dim 07 Nov 2021, 10:18

Après toutes ces considérations climatiques, je reviens sur le sujet du début,
Que j'ai pris la peine de poster, pour partager, avec les possesseurs de tour, disons à broche cylindrique, et pas conique,

Dans le "tutoriels approche pro", on y voit, l'utilisation des mors doux, avec comme butée de profondeur, les épaulements des mors doux,
Mais pas d'interaction, ; entre butée et mors doux.

Ce qui m'a donné l'idée de le faire, il suffit d'aléser, les mors doux, au diamètre de la pièce à serrer, mais sur toute le profondeur des mors doux.
On y voit la butée, vis à tête fraisée, j'ai laissé la tête, çà gène pas,
Photos:

Butée de longueur pour mandrin de tour, DSCF6482

Butée de longueur pour mandrin de tour, DSCF6483

Comme on peux le voir sur les photos, mes mors doux sont assez spéciaux, ils sont fixés sur les mors normaux, par 4 vis BTR, chacun,
La partie alésée, est du carré de 10 x 10, fixés par 2 vis,

Alors n'allez pas me dire, ouais, ça rajoute du poids sur le mandrin, le déséquilibre, etc, etc,
Cela fait plus de 10 ans que je fonctionne avec ça, sans problème,

Ci- dessous, plan du genre de pièce que je tourne, ce sont des jantes alu, pour voitures de circuit routier, (slot),
On voit que pour se reprendre, il faut se serrer sur des portées de à peine 0.5 mm de large,
Donc avec cette nouvelle idée, ce sera top,

Butée de longueur pour mandrin de tour, DSCF6054

brifou
Passionné
Passionné

Messages : 61
Date d'inscription : 07/09/2014

Mjc22160 aime ce message

Revenir en haut Aller en bas

Butée de longueur pour mandrin de tour, Empty Re: Butée de longueur pour mandrin de tour,

Message  brifou Dim 07 Nov 2021, 10:36

@TRD a écrit:Astucieux le coup des "vis-camlock" pour toutes les broches alesées cylindriques. !

Désolé, mais ce ne sont pas du tout des vis Camloc, (dit quart de tour), breveté semble t-il,
Qui sont pourvues d'un téton, qui va se vérrouiller derrière un récepteur,
Ce que j'ai fait, ce sont les têtes de vis tournées de façon à les rendre excentriques,
Pas tout à fait la même chose,

Par contre, tout le monde vend des "etoiles" aimantees. Et tu viens de démontrer que ce n'est pas la panacée.  Je n'y avais pas pensé.

brifou
Passionné
Passionné

Messages : 61
Date d'inscription : 07/09/2014

Revenir en haut Aller en bas

Butée de longueur pour mandrin de tour, Empty Re: Butée de longueur pour mandrin de tour,

Message  TRD Dim 07 Nov 2021, 10:49

J'ai écrit "camlock" entre guillemets. J'ai bien compris comment marche le système. Camlock, ça veut dire blocage a came et rien de plus. Ça n'a evidemment rien à voir avec les fixations de mandrins qui sont normalisées.
