Message  Peter276 le Mer 11 Sep 2019, 11:31

Bonjour à tous,

Je me lance dans le remise en route de mon combiné MU200.

il n'était pas complet quand je l'ai acheté, il était utilisé comme fraiseuse uniquement dans une école, le moteur était HS. il n'avait pas de mandrin, pas de porte outils, pas de poupée mobile.

J'ai acheté un moteur neuf de même puissance en triphasé et un contrôleur chinois, monophasé vers triphasé.

J'a trouvé la poupée mobile comme neuve sur le bon coin.

j'ai trouvé un mandrins trois mors compatible, j'ai aussi acheté un porte outils rapide, et des outils sur un site anglais.

je vous posterai des images rapidement.

Concernant le porte outils, c'est ce modèle : https://www.ebay.fr/itm/PISTON-TYPE-QUICK-CHANGE-LATHE-TOOLPOST-MEDIUM-TOOL-POST-/302747587001?hash=item467d2991b9 je cherche une solution pour le fixer sur le chariot, ou plutôt quelqu'un pouvant m'usiner un support.

Merci par avance pour vos réponses et à bientot.

Peter276
Membre confirmé
Membre confirmé

Messages : 13
Date d'inscription : 10/04/2019

Revenir en haut Aller en bas

Remise en route Syderic MU200  Empty Re: Remise en route Syderic MU200

Message  Dodore le Mer 11 Sep 2019, 18:50

Pas de chance , il est dit » la vente est terminée »
Il serait intéressant que tu montres ce que tu veux mettre sur ton tour éventuellement avec des cotes
Si c’est pour adapter une tourelle à changement rapide une simple rondelle peut suffire j’avais expliqué ça sur un autre forum
Voilà ce que j’avais écrit
Pour moi les quelques montages que j'ai connu etaient souvent fait de cette façon
Un axe maintenu uniquement en rotation par une goupille dans le chariot supérieur
Une rondelle d'adaptation , fabrication maison , â la demande , et la tourelle là dessus et c'est tout
Et le dessin que je vais essayer de mettre



Remise en route Syderic MU200  Image-10Remise en route Syderic MU200  Image-10

Dodore
Chevronné
Chevronné

Messages : 129
Date d'inscription : 16/10/2011

Revenir en haut Aller en bas

Remise en route Syderic MU200  Empty Re: Remise en route Syderic MU200

Message  Peter276 le Jeu 12 Sep 2019, 09:06

Ah les liens Ebay sont pas très fiable, voila le lien de leur boutique en ligne : https://www.chronos.ltd.uk/product/piston-type-toolpost-medium/

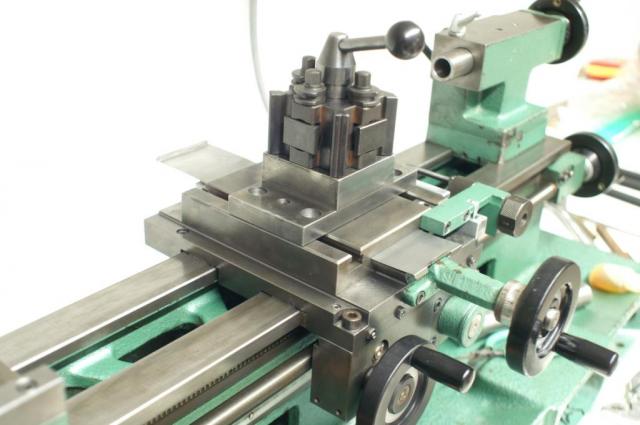

En fait sur les MU 200 le haut du chariot est une plaque avec 2 rainures pour écrou en T, je mettrai les cotes, le diamètre de l'axe du porte outils est trop grand pour les rainures, je ne pense pas qu'une rondelle suffise, donc j'avais pensé à un plaque percée, pouvant s'adapter au rainures du chariot, et taraudé pour accepter l'axe du porte outils, comme sur cette photo (ce n'est pas le mien, c'est le même modèle) :

Remise en route Syderic MU200  Pict0016-43f6509

Le porte outils est livré avec une petit plaque taraudé pour l'axe du porte outils.

Désolé si je n'utilise pas les bons termes, je débute!

Peter276
Membre confirmé
Membre confirmé

Messages : 13
Date d'inscription : 10/04/2019

Revenir en haut Aller en bas

Remise en route Syderic MU200  Empty Re: Remise en route Syderic MU200

Message  Peter276 le Jeu 12 Sep 2019, 09:26

Voile le manuel d'entretien, malheureusement les cotes du chariot n'y figurent pas: ici

Peter276
Membre confirmé
Membre confirmé

Messages : 13
Date d'inscription : 10/04/2019

Revenir en haut Aller en bas

Remise en route Syderic MU200  Empty Re: Remise en route Syderic MU200

Message  Dodore le Jeu 12 Sep 2019, 09:52

Bien c’est bien pour fixer une tourelle
Je viens de voir sur le manuel ( page 17 et 20 ) qu’il existe une tourelle !
Elle ne te convient pas ?
Comment est-ce qu’elle est fixée?

En dehors de ce problème il semblerait que cette machine ne possède pas de chariot orientable , comment est-ce qu’on fait des cônes?

Dodore
Chevronné
Chevronné

Messages : 129
Date d'inscription : 16/10/2011

Revenir en haut Aller en bas

Remise en route Syderic MU200  Empty Re: Remise en route Syderic MU200

Message  Peter276 le Jeu 12 Sep 2019, 10:12

Non quand j'ai acheté la machine, elle n'avait ni tourelle, ni mandrin, ni poupée mobile. elle était utilisé comme fraiseuse, et tout le reste avait disparu.

Le mandrin et la poupée mobile, j'ai trouvé.

Pour le cônes bonne question! ça n'a pas l'air d'être conçu pour.

Peter276
Membre confirmé
Membre confirmé

Messages : 13
Date d'inscription : 10/04/2019

Revenir en haut Aller en bas

Remise en route Syderic MU200  Empty Re: Remise en route Syderic MU200

Message  Dodore le Jeu 12 Sep 2019, 10:53

Je ne sais pas comment est faite le dessous de ta tourelle
Et bien je te propose de faire un axe dans le genre de ce que j’ai mis en photo
De fixé cet axe par 2 ; 3 ; ou 4 vis sur le chariot il faudra peut être prévoir des cotes de hauteur pour que la tourelle soit positionnée correctement par rapport à l’axe

Dodore
Chevronné
Chevronné

Messages : 129
Date d'inscription : 16/10/2011

Revenir en haut Aller en bas

Remise en route Syderic MU200  Empty Re: Remise en route Syderic MU200

Message  Peter276 le Jeu 12 Sep 2019, 11:03

Ok super, tu penses qu'il faut changer l'axe livré avec la tourelle?

je t'envoie les photos et les côtes du chariot et de la tourelle, je vais mesurer la hauteur "à la grosse" le porte outil est réglable.

Peter276
Membre confirmé
Membre confirmé

Messages : 13
Date d'inscription : 10/04/2019

Revenir en haut Aller en bas

Remise en route Syderic MU200  Empty Re: Remise en route Syderic MU200

Message  Dodore le Jeu 12 Sep 2019, 12:52

Je ne savais pas qu’il y avait un axe. Dans ce cas c’est à étudier avec l’axe pour voir ce qu’on peut faire

Dodore
Chevronné
Chevronné

Messages : 129
Date d'inscription : 16/10/2011

Revenir en haut Aller en bas

Remise en route Syderic MU200  Empty Re: Remise en route Syderic MU200

Message  Peter276 le Jeu 12 Sep 2019, 14:35

Ok, je ne connais pas la taille du filetage, mais je suppose que tu peux le mesurer?

Peter276
Membre confirmé
Membre confirmé

Messages : 13
Date d'inscription : 10/04/2019

Revenir en haut Aller en bas

Remise en route Syderic MU200  Empty Re: Remise en route Syderic MU200

Message  Dodore le Jeu 12 Sep 2019, 15:28

Ça paraît difficile par internet interposé !!
Pour mesurer ton filetage
Il faut mesurer le diamètre exter et le pas. Pour le pas il faut mesurer sur 10 filets , et bien sûr diviser le résultat par 10
Il me semble mais je ne suis pas sûr que ta tourelle viens d’Angleterre . Il se peut donc que le filetage soit en pouce ... il faut comparer avec les mesure anglaise
Mais finalement .. pourquoi s’inquiéter du diamètre de la vis??
Il faut simplement faire une adaptation d’après ta tourelle et ton tour pour la fixer sur ton tour ... éventuellement en refaisant en entier un axe .. c’est à voir sur place... et dans ce cas tu peux très bien faire l’axe que tu veux

Je précise que je n’ai jamais dis que j’allais faire la modification, je me contente de conseiller

Dodore
Chevronné
Chevronné

Messages : 129
Date d'inscription : 16/10/2011

Revenir en haut Aller en bas

Remise en route Syderic MU200  Empty Re: Remise en route Syderic MU200

Message  Peter276 le Jeu 12 Sep 2019, 16:25

Ok merci pour la procédure.

Oui tu fais bien de préciser je n'avais pas compris!

Moi je suis en Normandie près de Rouen, est ce qu'il y a quelqu'un équipé d'un fraiseuse pour réaliser un plaque d’adaptation? rémunéré évidement.

Peter276
Membre confirmé
Membre confirmé

Messages : 13
Date d'inscription : 10/04/2019

Revenir en haut Aller en bas

Remise en route Syderic MU200  Empty Re: Remise en route Syderic MU200

Message  Peter276 le Jeu 12 Sep 2019, 17:54

Le dimensions de la table sont dans la documentation, j'avais mal lu :

dimensions (longitudinal x transversale) : 140 x 150 mm
nombre de rainures: 2
largeur des rainures : 10 mm
entraxe des rainures: 100 mm


Peter276
Membre confirmé
Membre confirmé

Messages : 13
Date d'inscription : 10/04/2019

Revenir en haut Aller en bas

Remise en route Syderic MU200  Empty Re: Remise en route Syderic MU200

Message  Peter276 le Jeu 12 Sep 2019, 19:28

Voila l'état actuel de la machine, en cours de nettoyage :

Remise en route Syderic MU200  Img_2010

Remise en route Syderic MU200  Img_2011


Peter276
Membre confirmé
Membre confirmé

Messages : 13
Date d'inscription : 10/04/2019

Revenir en haut Aller en bas

Remise en route Syderic MU200  Empty Re: Remise en route Syderic MU200

Message  Peter276 le Jeu 12 Sep 2019, 19:54

Selon mes mesures le diamètre de l'axe est de 16mm et le pas de 1mm:

Photos du porte outils (désolé pour la qualité, l'éclairage est pas génial dans l'atelier):

Remise en route Syderic MU200  Img_2012

Remise en route Syderic MU200  Img_2013

Remise en route Syderic MU200  Img_2014

Peter276
Membre confirmé
Membre confirmé

Messages : 13
Date d'inscription : 10/04/2019

Revenir en haut Aller en bas

Remise en route Syderic MU200  Empty Re: Remise en route Syderic MU200

Message  Peter276 le Jeu 19 Sep 2019, 09:08

Up

Il n'y a personne en Normandie équipé d'une fraiseuse?
