Demande info Presse FOG RASSANT 40 TONNES

2 participants

Aller en bas

Demande info Presse FOG RASSANT  40 TONNES  Empty Demande info Presse FOG RASSANT 40 TONNES

Message  james waka Sam 11 Juin 2016, 19:05

Bonjour ,

je vous demande conseille concernant une presse , que j'ai acheter pour mon utilisation garage , c'est une presse de la marque Fog 40 tonnes , de la fabrication Rassant .

Sur la presse en question il me manque le vérin de table et la pompe pour actionner le vérin de 40 tonnes , donc je recherche des informations , marque , model de pompe pour actionner ce vérin ?

Je possède les vue éclater constructeur des marques , j'ai un échangeur a cotes du vérin je vois pas sont utilité , surement le remplissage et mise a niveau de l'huile hydraulique ?

Je possède 3 presses Fog Rassant , presse établie 12 TONNES (j'ai récupéré le vérin pour la mettre sur la 40 TONNES ) , une presse de 20 TONNES pompe a pied et la 40 tonnes .

Merci

Demande info Presse FOG RASSANT  40 TONNES  Presse10
Demande info Presse FOG RASSANT  40 TONNES  Image-11
Demande info Presse FOG RASSANT  40 TONNES  Image-10

james waka
Nouveau
Nouveau

Messages : 6
Date d'inscription : 11/06/2016

Revenir en haut Aller en bas

Demande info Presse FOG RASSANT  40 TONNES  Empty Re: Demande info Presse FOG RASSANT 40 TONNES

Message  Papeteme Dim 12 Juin 2016, 07:43

Bonjour,
Une petite précision : la photo de ta presse (40 T) et l'image de la 60 T révèlent déjà une différence.
La tienne a un vérin simple effet dont le retour est assuré par 2 ressorts.
La 60 Tonnes doit avoir un retour pneumatique avec un vérin double effet.

D'autre part, la vue de la 60 Tonnes indique pompe hydro-pneumatique, c'est à dire une pompe dont le piston qui pousse l'huile en ''Haute Pression = Petite Vitesse'' est animé, non pas, par un levier musculaire, mais par un vérin pneumatique alimenté par le compresseur de l'atelier.
Par contre, pour l'approche (Basse-Pression =Grande-Vitesse) et pour le retour , on envoie dans le vérin de la presse, l'huile hydraulique poussée par l'air comprimé. Voila à quoi sert l'échangeur dont tu parles.

Pour le relevage de table, un système avec 4 cables est pour moi préférable à un vérin central.

Si tu as les vues éclatées, essaye de poster ce qui concerne le système  hydraulique.

Bon dimanche à tous.

Papeteme

Papeteme
Modérateur
Modérateur

Messages : 755
Date d'inscription : 25/07/2010

Revenir en haut Aller en bas

Demande info Presse FOG RASSANT  40 TONNES  Empty Re: Demande info Presse FOG RASSANT 40 TONNES

Message  james waka Dim 12 Juin 2016, 09:00

Bonjour Papeteme ,
merci pour les précisions , vous aurez un schéma ou plan pour effectuer le levage avec câble et treuil de la table de travaille ?
D'après les informations et notice technique le vérin est actionner par une pompe Manuel , le même genre que ma presse de 20 tonnes pompe a pied , sur le vérin de 40 tonnes j'ai une entré au dessus avec le manomètre et à la sortie en bas du vérin un clapet avec ressort et bille tuyau brancher en ruisselant qui va à l'échangeur ( au dessus j'ai une jauge de mise a niveau d'huile , et le connecteur qui ouvre et ferme la descente d'huile de l’échangeur ( c'est juste un réservoir ) puis à la pompe Manuel manquante .

Sur les pompes Manuel que j'ai vue , il y a juste une sortie donc faut le brancher en haut du vérin et pour la sortie le boucher ?

Le vérin de 12 tonnes était absent lors de mon achat , du coup j'ai pris celui de la presse d'établi .

Le vérin de 40 tonnes n'est pas actionner sur un groupe hydraulique ou pneumatique.
Merci

james waka
Nouveau
Nouveau

Messages : 6
Date d'inscription : 11/06/2016

Revenir en haut Aller en bas

Demande info Presse FOG RASSANT  40 TONNES  Empty Re: Demande info Presse FOG RASSANT 40 TONNES

Message  Papeteme Lun 13 Juin 2016, 08:43

james waka a écrit:Bonjour Papeteme ,
merci pour les précisions , vous aurez un schéma ou plan pour effectuer le levage avec câble et treuil de la table de travaille ?

Bonjour à tous,
Non, je n'ai pas de schéma tout fait pour déplacer cette table. Si je devais en faire un j'essayerai de simplifier en mettant le treuil sur la table.

james waka a écrit:D'après les informations et notice technique le vérin est actionner par une pompe Manuel , le même genre que ma presse de 20 tonnes pompe a pied ,
Ta presse est une 40 Tonnes. A cette puissance il est logique et pratiquement indispensable d'avoir une vitesse d'approche rapide et différente de celle de travail :
-soit un système pneumatique avec l'air comprimé qui pousserait l'huile dans le vérin
-soit une pompe à 2 vitesses
-soit 2 pompes différentes. J'avais beaucoup de plaisir à utiliser celle de mon entreprise : elle avait une pompe rapide à pieds qui laissait les deux mains libres pour la mise en place et la pompe HP à main.

james waka a écrit:sur le vérin de 40 tonnes j'ai une entré au dessus avec le manomètre et à la sortie en bas du vérin un clapet avec ressort  et bille
L'entrée du vérin doit être raccordée à :
-la ou les pompes
-le manomètre
-le dispositif de décharge au réservoir qui permet le retour du vérin
Logiquement la présence des ressorts indique que le vérin est simple effet. Si raccordement il y a en bas je ne vois guère qu'une conduite de récupération de fuite pour ramener l'huile au réservoir.
james waka a écrit:de l’échangeur ( c'est juste un réservoir )
C'est à toi de nous dire et d'être précis : est-ce un réservoir ou un échangeur, les deux mots ont chacun un sens différent.
,
james waka a écrit: et le connecteur qui ouvre et ferme la descente d'huile
Là, j'avoue ne pas voir ce que tu veux dire. Peux tu être plus précis ? Peut être s'agissait-il du branchement du vérin de table ?
Quelques photos de ce qui reste du circuit hydraulique seraient les bienvenues pour se comprendre et éclairer ceux qui nous suivent.

Bonne semaine à tous.
Papeteme

Il serait bien que tu communiques toutes les docs et schéma que tu as. Elles pourraient servir à d'autres et à nous. Prends contact avec Enfield qui fait un travail admirable.

Papeteme
Modérateur
Modérateur

Messages : 755
Date d'inscription : 25/07/2010

Revenir en haut Aller en bas

Demande info Presse FOG RASSANT  40 TONNES  Empty Re: Demande info Presse FOG RASSANT 40 TONNES

Message  james waka Lun 13 Juin 2016, 13:25

Bonjour Papeteme ,

c'est bien réservoir pour le refoulement de la pompe vérin avec un tuyau souple en rilsan ( raccord en T en libre passage , vanne ouverture et fermeture uniquement pour le réservoir au dessus ) qui va a la pompe manuel manquant ( sur le plan en vert ) et ( sur le plan en orange ) tuyau rigide pour alimentation du vérin avec le manomètre de brancher .....

Demande info Presse FOG RASSANT  40 TONNES  Image-12
Demande info Presse FOG RASSANT  40 TONNES  Image-16

Sur cette photo c'est la bas du vérin avec la sorti du refoulement brancher avec le tuyau souple en rilsan qui va au réservoir ( raccord en T en libre passage , vanne ouverture et fermeture uniquement pour le réservoir au dessus ) puis a la pompe manquante

Demande info Presse FOG RASSANT  40 TONNES  Image-17

Je me retrouve avec 2  tuyaux souple et rigide pour brancher sur la pompe manuel manquante .

Demande info Presse FOG RASSANT  40 TONNES  Image-13

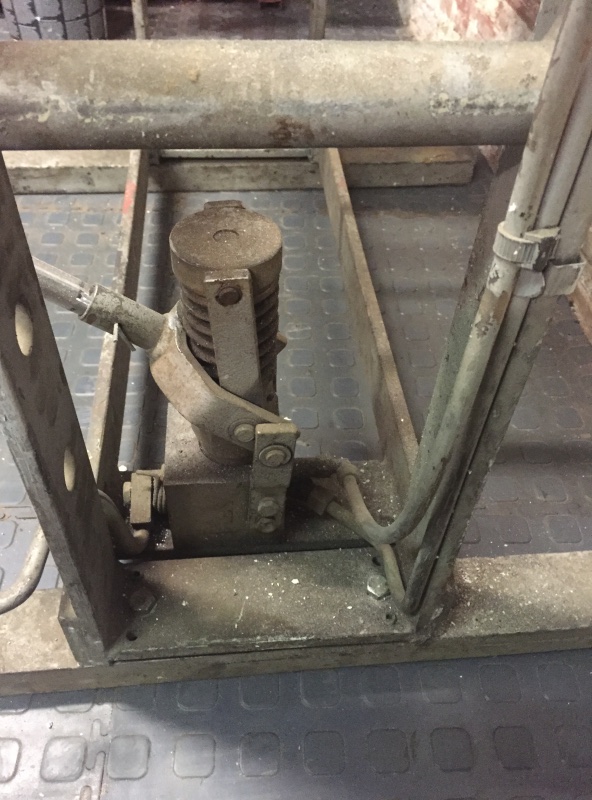

Sur ma presse de 20 TONNES c'est le même système avec les flexibles souple rilsan et rigide .

Demande info Presse FOG RASSANT  40 TONNES  Image-14
Demande info Presse FOG RASSANT  40 TONNES  Image-15

james waka
Nouveau
Nouveau

Messages : 6
Date d'inscription : 11/06/2016

Revenir en haut Aller en bas

Demande info Presse FOG RASSANT  40 TONNES  Empty Re: Demande info Presse FOG RASSANT 40 TONNES

Message  james waka Lun 13 Juin 2016, 20:29

Bonjour ,

du coup pour faire un essai , j'ai démonter la pompe a pied de ma presse 20 Tonnes et brancher sur ma presse de 40 Tonnes , le vérin est descendu est en pression , donc je recherche ce type de pompe ou adaptable avec une entré et un sortie ?

Merci

Demande info Presse FOG RASSANT  40 TONNES  Image-18
Demande info Presse FOG RASSANT  40 TONNES  Image-19
Demande info Presse FOG RASSANT  40 TONNES  Image-20
Demande info Presse FOG RASSANT  40 TONNES  Image-21

james waka
Nouveau
Nouveau

Messages : 6
Date d'inscription : 11/06/2016

Revenir en haut Aller en bas

Demande info Presse FOG RASSANT  40 TONNES  Empty Re: Demande info Presse FOG RASSANT 40 TONNES

Message  james waka Mar 14 Juin 2016, 13:12

Bonjour ,
j'ai un peu plus d'information sur la pompe manuel d'origine , je recherche une adaptable ?

Demande info Presse FOG RASSANT  40 TONNES  Sans_t10

james waka
Nouveau
Nouveau

Messages : 6
Date d'inscription : 11/06/2016

Revenir en haut Aller en bas

Demande info Presse FOG RASSANT  40 TONNES  Empty Re: Demande info Presse FOG RASSANT 40 TONNES

Message  Contenu sponsorisé
