Outil à rainurer (clavetage) Empty Outil à rainurer (clavetage)

Message  vap38 Jeu 02 Sep 2010, 08:15

Bonjour,

Voici une idée pour réaliser un outil destiné à l'usinage d'une rainure à clavetage.
Si vous le souhaitez je peux réaliser les plans à conditions que plusieurs personnes me demandent le projet.

Attention le projet provient du site suivant ; http://homepage3.nifty.com/amigos/slotter/slotting_tool-e.htm

je ne suis pas le concepteur de cette réalisation; je précise qu'il faut bien interpréter mon message (une idée de réalisation provenant du site suivant )
Wink

Le projet du concepteur ne propose pas de plan, j'envisage dans mon étude de placer une semelle mobile permettant de régler la hauteur de l'axe d'usinage selon le type de tour utilisé !
Il me faut une dimension mini et maxi pour la hauteur centrale de l'axe d'usinage à partir de la surface plane située en dessous des outils habituels de coupe ) votre bon cœur


J'ai juste proposé mes services pour réaliser une mise en plan si plusieurs personnes seraient intéressées. affraid
A+ Francis

Outil à rainurer (clavetage) Img_4610

Outil à rainurer (clavetage) S-img_12 Outil à rainurer (clavetage) S-img410

Outil à rainurer (clavetage) S-img_10 Outil à rainurer (clavetage) S-img_11


Dernière édition par vap38 le Dim 03 Oct 2010, 19:13, édité 1 fois

_________________
à votre service Ce qui reste à faire est plus important que ce qui a déjà été fait !
vap38
vap38
Passionné
Passionné

Messages : 33
Date d'inscription : 25/08/2010

Revenir en haut Aller en bas

Outil à rainurer (clavetage) Empty Re: Outil à rainurer (clavetage)

Message  Nico91 Jeu 02 Sep 2010, 10:19

Belle réalisation je trouve Outil à rainurer (clavetage) 431767
Nico91
Nico91
Passionné
Passionné

Messages : 105
Date d'inscription : 19/07/2010

Revenir en haut Aller en bas

Outil à rainurer (clavetage) Empty Re: Outil à rainurer (clavetage)

Message  Bcq Mar 28 Sep 2010, 22:00

Comme vous le proposez gentiment.
"Si vous le souhaitez je peux réaliser les plans à consition que plusieurs personnes me demandent le projet"

Je suis intéressé par votre projet, une très belle réalisation.

Je voudrais refaire un clavetage multiple, pour un axe cannelé.
Quel est votre avis quant à la faisabilité.
Alésage Di = 16mm

Merci

Bcq
Passionné
Passionné

Messages : 11
Date d'inscription : 28/09/2010

Revenir en haut Aller en bas

Outil à rainurer (clavetage) Empty Re: Outil à rainurer (clavetage)

Message  Daniel G Mar 28 Sep 2010, 23:48



Belle réalsation et montage rapide sur le tour. rabbit

Daniel

Daniel G
Passionné
Passionné

Messages : 289
Date d'inscription : 10/07/2010

Revenir en haut Aller en bas

Outil à rainurer (clavetage) Empty Re: Outil à rainurer (clavetage)

Message  JPierre62 Jeu 14 Oct 2010, 14:29

Ca m'interresse aussi Francis

Aimerai savoir l'astuce que tu vas utiliser pour Monter ou descendre par rapport à l'axe pour agrandir la dim de la clavette ... il faut pas un énorme débattement , Vu que la larg de l'outil fait pratiquement la larg d'une clavette !

j'ai un peu le meme chariot longitudinal que' l'Optimum sur la photo , et je vois qu'il a du enlever toute la tourelle . En faisant la pièce de la largeur de la plateforme , ca éviterai de tout démonter !

J.P

_________________
Amicalement
JPierre
JPierre62
JPierre62
Passionné
Passionné

Messages : 8
Date d'inscription : 28/07/2010

Revenir en haut Aller en bas

Outil à rainurer (clavetage) Empty plan

Message  DUMOULIN Mer 22 Déc 2010, 15:37

Bonjour
Je suis interessé par votre projet de l'outil
à rainurer.si possible avoir les côtes.
Cordialement

DUMOULIN
Nouveau
Nouveau

Messages : 3
Date d'inscription : 19/12/2010

Revenir en haut Aller en bas

Outil à rainurer (clavetage) Empty Re: Outil à rainurer (clavetage)

Message  kervin Mer 22 Déc 2010, 19:42

Egalement tres interesse Outil à rainurer (clavetage) 289853

_________________
Outil à rainurer (clavetage) 877835   :bouteilles:   king   :trinquer:  Outil à rainurer (clavetage) 640670  Arrow  Arrow  Arrow  Outil à rainurer (clavetage) 704827  @
kervin
kervin
Membre confirmé
Membre confirmé

Messages : 20
Date d'inscription : 17/10/2010

Revenir en haut Aller en bas

Outil à rainurer (clavetage) Empty Appareil a rainurer (clavetage)

Message  Enfield Lun 29 Jan 2018, 19:34

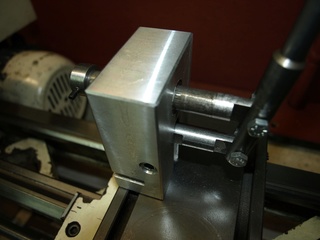

les plans de Bern 67 => Appareil a rainurer

Outil à rainurer (clavetage) Rainur10

@Bern 67 a écrit:Bonjour,
Merci à Enfield pour son aide à mettre les plans en ligne.

Il faut bien sûr adapter les côtes à son tour notamment en ce qui concerne la hauteur de pointe.

Lors de la réalisation de l'outil j'ai ajouté sur la partie inférieure du support 2 tiges de positionnement aux dimensions des rainures du transversal. Ainsi si on dépose et repose l'outil l'axe de broche est toujours parfaitement perpendiculaire au mandrin.

Puis pour être certain que la hauteur de la broche soit parfaitement au centre j'ai pris en pince un forêt de dimension légèrement inférieur  pour percer le trou ou coulisse la broche, puis mise à la côte définitive avec un alésoir.

J'ai effectué pas mal de rainurages dans diverses matières, le meilleur résultat est obtenu en tirant. Le grain doit être très bien affûté. Ensuite il faut bien lubrifié avec de l'huile de coupe, faire de petites passes et consommer pas mal d'huile de coude.........

A+
