Ernault-Somua ZHV1: Manette de blocage de table cassée.

Bonjour!

Enfin était venu le temps d'usiner quelque chose avec avec ma ZHV1.
Hormis que je viens de m'apercevoir, oh joie, que la manette de blocage de table était cassée à 22mm de profondeur.






Quelqu'un connaît-il le mécanisme qu'elle met en oeuvre?
Utiliser un extracteur de vis sera-t-il suffisant pour rétablir la situation?

bonjour  prendre tout simplement un foret a gauche,et la vis  sortiras  toute seule,a moins qu'elle ne soit absente ou alors bloquée par matraquage

Bonjour

Je n'ai pas trouvé de plan du dispositif de blocage.

La premiere chose à faire est d'observer la piece rompue.

Est-elle filetée ou pas ?  S'il y a un filetage, il s'agit d'une simple vis qui sortira des que les filets seront decollés. Au besoin assener un bon coup de massette sur un chasse avant d'essayer de percer. Avec le foret à gauche, si possible.

Mais, s'il n'y a pas de filetage, c'est peut-être un système à excentrique.




 Les excentriques ont generalement une gorge dans laquelle se loge une vis d'arret axial. C'est au fond de gorge que se produit la rupture.  Si c'est ce type de montage, on doit voir la vis d'arret au fond du trou. Et la gorge sur le moignon cassé. Et dans ce cas, la meilleure solution serait de tout démonter pour refaire une piece neuve.

Si si! Il y a un filetage M12.
Du coup je vais essayer avec un extracteur.

N'oublie pas de decoller le filet en assénant un bon coup de pointeau. En plus ça guidera le foret.

L'ideal, c'est de faire un canon de 10,2 x 6 pour etre sûr de percer bien au centre avec un foret de 6.

Excellente idée!

Suite des événements!

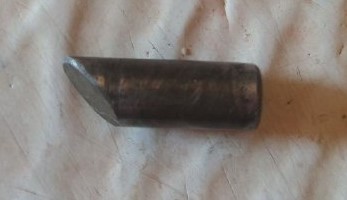

Après m'etre fabriqué un guide perçage, je suis parvenu à extraire ce qui n'était pas une vis, mais une sorte de goujon à 45° qui vient pousser sur son équivallent interne.



Néanmoins la table reste bloquée dans les deux sens.
Comme la pièce interne me paraissait un peu oxydée, je l'ai généreusement arosée de WD40.

Voici un schéma de la chose:



En rouge, le goujon extrait, et en rouge le goujon interne.

Reste à savoir comme agir sur ce dernier pour débloquer la table.

Si la piece n'est pas trempée, même methode : canon et perçage en ebauchant sur la pente avec une fraise.

Ensuite taraudage, puis extracteur à inertie.

Si la piece tourne, il suffira probablement de retirer le taraud façon tire-bouchon.


Je rappelle encore une fois que le WD40 n'est pas tres efficace pour degripper. Il vaut mieux utiliser un degrippant REDUCTEUR D'OXYDES. Molydal, ou Orapi par exemple.

https://www.agriconomie.com/degrippant-reduce-4-800ml/p197224


Avant de percer essaye avec une souflette. Si le trou est borgne, ça peut repousser le piston.

Merci de ces conseils.
Je ne connaissais pas les dégrippants que tu mentionnes.

Chez quel type de détaillant local les trouve-t-on afin d'éviter les frais de port?

Dans les magasins de fournitures industrielles.

Le principe est simple. Le produit est avide d'oxygène. Il a une plus grande affinité avec l'oxygène que le fer. En presence de rouille (fer oxydé), il accapare l'oxygène contenu dans les oxydes et par conséquent réduit les oxydes. C'est pour cette raison qu'on l'appelle réducteur. On sait bien que la rouille occupe souvent plus de volume que le fer qui lui a donné naissance. En réduisant les oxydes (chimiquement parlant) on réduit (géométriquement parlant) le volume occupé par la matière. Donc, on retrouve les jeux initiaux. C'est pour ça que ces produits sont tres efficaces. Il faut les laisser agir pour que la reaction chimique ait lieu.

Le WD 40, dont la composition détaillée est secrète, est en fait un produit qui ressemble beaucoup à du white-spirit. C'est un solvant gras, mais il n'attaque normalement pas les peintures.

C'est un tres bon produit pour proteger les pieces de l'oxydation. Il a aussi une action lubrifiante, mais comme degrippant, il n'a pas beaucoup d'action. Attention ce produit est toxique et provoque des allergies. Je l'utilise beaucoup. J'ai déjà eu des brûlures chimiques à plusieurs reprise. La peau devient rouge et peut se couvrir de boutons. Ça ne mempeche pas de l'utiliser, mais il faut absolument se protéger pour ne pas en respirer.



Hélas, certains  margoulins vendent des produits réducteurs... de frottement. De l'huile en fait !

Il faut être vigilant en achetant.
