Sidermeca S-6126x550F (Otelo OT22LM2)
Sidermeca S-6126x550F merci à Graf

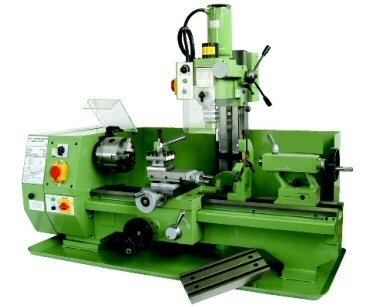

![Sidermeca S-6126x550F (Otelo OT22LM2) Resize10](https://i.servimg.com/u/f42/15/42/79/68/resize10.jpg)
Caractéristiques du tour
Distance entre-pointes : 550 mm
Hauteur de pointes : 125 mm
Diam de passage maxi sur le banc : 250 mm
Diam de passage maxi sur le chariot : 140 mm
Diam de passage maxi dans la broche : 20 mm
Course maxi de la coulisse transversale : 110 mm
Course maxi de la coulisse orientable : 70 mm
Course maxi du traînard : 465 mm
Course maxi du fourreau de contre-pointe : 60 mm
Cône de la broche : CM3
Cône de la contre-poupée : CM2
Vitesses de rotation (6) : 125 à 2000 tr/min
Filetages métriques (12) : 0,4 à 3 mm
Filetages withworth ( 8 ) : 10 à 44 filets/pouce
Moteur : 230 v mono / 550 w
Dimensions et poids : 1200 x 660
Caractéristiques de la tête de fraisage :
Capacité maxi en perçage dans l'acier : 13 mm
Capacité maxi en fraisage dans l'acier : 16 mm
Capacité maxi en surface : 30 mm
Cône de la broche de fraisage : CM3
Vitesses de rotation (variateur) : 0-1100 tr/min (L) et 0-2500 tr/min (H)
Largeur des rainures de la table : 12 mm
Angle d'inclinaison de la tête : 25°/45°
Course de la tête : 220 mm
![Sidermeca S-6126x550F (Otelo OT22LM2) Resize10](https://i.servimg.com/u/f42/15/42/79/68/resize10.jpg)
Caractéristiques du tour
Distance entre-pointes : 550 mm
Hauteur de pointes : 125 mm
Diam de passage maxi sur le banc : 250 mm
Diam de passage maxi sur le chariot : 140 mm
Diam de passage maxi dans la broche : 20 mm
Course maxi de la coulisse transversale : 110 mm
Course maxi de la coulisse orientable : 70 mm
Course maxi du traînard : 465 mm
Course maxi du fourreau de contre-pointe : 60 mm
Cône de la broche : CM3
Cône de la contre-poupée : CM2
Vitesses de rotation (6) : 125 à 2000 tr/min
Filetages métriques (12) : 0,4 à 3 mm
Filetages withworth ( 8 ) : 10 à 44 filets/pouce
Moteur : 230 v mono / 550 w
Dimensions et poids : 1200 x 660
Caractéristiques de la tête de fraisage :
Capacité maxi en perçage dans l'acier : 13 mm
Capacité maxi en fraisage dans l'acier : 16 mm
Capacité maxi en surface : 30 mm
Cône de la broche de fraisage : CM3
Vitesses de rotation (variateur) : 0-1100 tr/min (L) et 0-2500 tr/min (H)
Largeur des rainures de la table : 12 mm
Angle d'inclinaison de la tête : 25°/45°
Course de la tête : 220 mm
