Boite de vitesse pour ma fraiseuse .

Aller en bas

Boite de vitesse pour ma fraiseuse . Empty Boite de vitesse pour ma fraiseuse .

Message  Andre30 le Ven 08 Avr 2011, 21:11

Bonjours a tous , pour mon premier post je vais vous parler de la boite de vitesse d'avance a trois vitesse pour ma fraiseuse . Very Happy

Je ne vais pas détailler toute les étapes , j'ai fait un peut au hasard aucune conception particulière a l'avance je fait au fur et a mesure que sa avance . Wink
J'ai acheter des plaques d'alu 20 mm d'épaisseur chez Quali...... je me rappelle plus trop la nuance de l'alu mais c'est pas terrible a usiné No et je n'ai pas de fraise pour l'alu alors sa colle énormément .

Je sait qu'en général ont aime bien les photo alors ont y vas .


Parti du font de la boite avec le trou de vidange d'huile .
Boite de vitesse pour ma fraiseuse . P1000334

Voila a quoi sa vas ressembler .
Les gros problème qui sont apparue c'est pour les rapport de démultiplication je me suis vite aperçu que ma première idée ne fonctionnerai pas , ou alors la boite serrai énorme et le poids trop importent pour la table .
Boite de vitesse pour ma fraiseuse . P1000317

J'ai donc du faire appel a ma deuxième neurone qui dormé dans un coin pour arrivé a m'en sortir .Razz

Boite de vitesse pour ma fraiseuse . P1000316

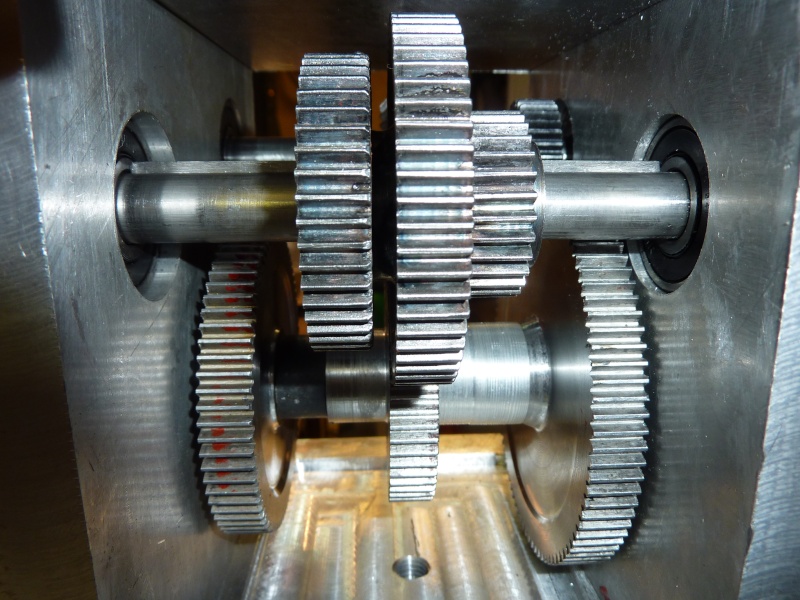

Ici ont voie les trois pignon qui se déplaceront sur un axe pour le changement de rapport tout et en module 1 .
Boite de vitesse pour ma fraiseuse . P1000318

J'ai braser les pignons en eux , c'est la seule solution que j'ai trouvé , j'en suis satisfait avant brasure je les et monter serrer sur un arbre pour garder l'alignement pas eu de problème particulier rabbit
Boite de vitesse pour ma fraiseuse . P1000319

Ici cette première idée ne serra pas la bonne , la sortie moteur devais arriver sur le pignon conique , mais beaucoup trop rapide en sortie de boite A partir de là sa a commencer a se compliqué.
Quand tout les perçage et logement de roulement sont fait c'est difficile de modifier .
Boite de vitesse pour ma fraiseuse . P1000321

Alors je calcule et je recalcule . scratch

Boite de vitesse pour ma fraiseuse . P1000320

En attendant de trouve une solution pour la vitesse de sortie de boite , je réfléchie sur un système pour le déplacement des trois pignons .

Boite de vitesse pour ma fraiseuse . P1000323

Boite de vitesse pour ma fraiseuse . P1000324

Dans du bronze que je ne connais pas la nuance encore Very Happy mais la c'est hyper dur presque impossible a travailler pour percer ce truc c'est une grosse galère Question bref je fait une " fourchette " qui serra monter sur un axe .
Boite de vitesse pour ma fraiseuse . P1000325

Boite de vitesse pour ma fraiseuse . P1000326


Voila se que sa donne .
Boite de vitesse pour ma fraiseuse . P1000327

Ici un deuxième axe au dessus de la boite qui par la suite me permettra avec une poigniez de changer les rapport , un système avec ressort et une bille pour maintenir la position de l'axe
Boite de vitesse pour ma fraiseuse . P1000329

Boite de vitesse pour ma fraiseuse . P1000330

Voila pour le moment , la suite vas se complique avec le réalisation d'un pignon et d'une vis sans fin pour avoir la bonne démultiplication .















_________________
Mieux vaut avoir la maladie de Parkinson que celle d'Alzheimer car il est préférable de renverser un peut de son Ricard que d'oublier de le boire .

Andre30
Passionné
Passionné

Messages : 11
Date d'inscription : 03/04/2011

Revenir en haut Aller en bas

Boite de vitesse pour ma fraiseuse . Empty Re: Boite de vitesse pour ma fraiseuse .

Message  Lil le Sam 09 Avr 2011, 08:21

Hello André Boite de vitesse pour ma fraiseuse . 2998821839 ,

C'est du très bon travail. Bravo Boite de vitesse pour ma fraiseuse . 431767

Amitiés

PS : Il y a une pièce ronde que je n'arrive pas à identifier sur les trois premières photos (en haut à droite). Elle est verte avec écriture blanche et une étoile russe au milieu Smile

_________________
Boite de vitesse pour ma fraiseuse . Logo_l10 Je préfère être détestée pour ce que je suis, qu'aimée pour ce que je ne suis pas.
Lil
Lil
Modératrice
Modératrice

Messages : 3059
Date d'inscription : 12/07/2010

Revenir en haut Aller en bas

Boite de vitesse pour ma fraiseuse . Empty Re: Boite de vitesse pour ma fraiseuse .

Message  Poupa1er le Sam 09 Avr 2011, 08:28

Bonjour les d'jeune's,

Lil comment t'expliquer ??????
le mur de Berlin est bien tombé Very Happy Very Happy Very Happy
mais les " communisses " sont toujours là bom bom bom

_________________
Poupa 1er " Maître de l'Univers " & des ses environs lointains
Poupa1er
Poupa1er
Doyen
Doyen

Messages : 231
Date d'inscription : 04/09/2010

Revenir en haut Aller en bas

Boite de vitesse pour ma fraiseuse . Empty Re: Boite de vitesse pour ma fraiseuse .

Message  Andre30 le Sam 09 Avr 2011, 13:33

@Lil a écrit:


PS : Il y a une pièce ronde que je n'arrive pas à identifier sur les trois premières photos (en haut à droite). Elle est verte avec écriture blanche et une étoile russe au milieu Smile

Oups disons que , c'est des copeaux , la fraiseuse fait des copeaux , le tour fait des copeaux , et moi je fait des copeaux Very Happy je vous signale que hier il fessait plus de 30 ° ici sunny j'ai donc une excuse . Boite de vitesse pour ma fraiseuse . 289853

_________________
Mieux vaut avoir la maladie de Parkinson que celle d'Alzheimer car il est préférable de renverser un peut de son Ricard que d'oublier de le boire .

Andre30
Passionné
Passionné

Messages : 11
Date d'inscription : 03/04/2011

Revenir en haut Aller en bas

Boite de vitesse pour ma fraiseuse . Empty Re: Boite de vitesse pour ma fraiseuse .

Message  Andre30 le Sam 09 Avr 2011, 13:47

J'ai attaquer la fabrication de la roue 40 dents pour la vis sans fin que j'avais .
Boite de vitesse pour ma fraiseuse . P1000331

Boite de vitesse pour ma fraiseuse . P1000332

Pour la première roue que je réalise , je suis asse satisfait du résultat .
Boite de vitesse pour ma fraiseuse . P1000337

Boite de vitesse pour ma fraiseuse . P1000338

Ici l'arbre qui recevra directement le moteur .
Boite de vitesse pour ma fraiseuse . P1000340
Boite de vitesse pour ma fraiseuse . P1000341



_________________
Mieux vaut avoir la maladie de Parkinson que celle d'Alzheimer car il est préférable de renverser un peut de son Ricard que d'oublier de le boire .

Andre30
Passionné
Passionné

Messages : 11
Date d'inscription : 03/04/2011

Revenir en haut Aller en bas

Boite de vitesse pour ma fraiseuse . Empty super bouleau !

Message  Yvon le Sam 09 Avr 2011, 14:38

super boulot Very Happy
je trouvais au début qu'il y avait pas mal d'espace vide mais ça se remplit
curieux de voir le tout assemblé et monté sur la machine
bon courage

_________________
"Pourquoi répéter les erreurs passées, lorsqu'il y a tant de nouvelles erreurs à comettre ?" (Bertrand Russel)
__________________
Mettez des lunettes !!!
Bons copeaux !!!
Yvon
Yvon
Yvon
Passionné
Passionné

Messages : 166
Date d'inscription : 02/12/2010

Revenir en haut Aller en bas

Boite de vitesse pour ma fraiseuse . Empty Re: Boite de vitesse pour ma fraiseuse .

Message  brise-copeaux le Sam 09 Avr 2011, 23:19

Salut André. Boite de vitesse pour ma fraiseuse . 2998821839

Bah pour un gars qui n'est pas de la partie tu te débrouille plutôt bien Boite de vitesse pour ma fraiseuse . 431767

Dans ton coin c'est plutôt de capsule de Ricard qui devrait trainer sur l'établi Boite de vitesse pour ma fraiseuse . 877835 .

Amitiés.

_________________
Chez vous, vous avez l'heure chez nous ont à le temps-------proverbe africain----
brise-copeaux
brise-copeaux
Chevronné
Chevronné

Messages : 1038
Date d'inscription : 10/07/2010

Revenir en haut Aller en bas

Boite de vitesse pour ma fraiseuse . Empty Re: Boite de vitesse pour ma fraiseuse .

Message  Admin le Sam 09 Avr 2011, 23:55

Bonsoir
André fait gaffe à ce que tu laisse trainer sur l'établi Lil repère tout au premier coup d'oeil et rien ne lui échappe. Bon 30° ça peut être une excuse et comme tu fais du bon boulot ça passe . bom

_________________
Charte du forum
Admin
Admin
Administrateur
Administrateur

Messages : 1794
Date d'inscription : 03/07/2010

Revenir en haut Aller en bas

Boite de vitesse pour ma fraiseuse . Empty Re: Boite de vitesse pour ma fraiseuse .

Message  charly 57 le Dim 10 Avr 2011, 09:14

Bonjour
Bravo, c'est du solide.
Au fait, lorsque tu parles de "la bonne démultiplication", quels sont les 3 rapports que tu cherches à obtenir ?

Cordialement
charly 57
charly 57
Chevronné
Chevronné

Messages : 447
Date d'inscription : 30/09/2010

Revenir en haut Aller en bas

Boite de vitesse pour ma fraiseuse . Empty Re: Boite de vitesse pour ma fraiseuse .

Message  Andre30 le Dim 10 Avr 2011, 13:05

Shocked Mais c'est que vous allez me faire passer pour un alcolo Crying or Very sad si sa se trouve cette capsule et sur l'établi depuis deux ou trois ans , en fait je me souviens plus scratch

Pour répondre a Charly 57 , en sortie de la boite avec le moteur a 50 hz -1500 tr mn
Premier rapport : 37,5 trm
Second rapport : 56, 25 trm
Troisième rapport : 112.5 trm

Vis de la table au pas de 3 .
Sur chaque rapport je peut varier la vitesse du moteur par le variateur , se qui me permet d'avoir une plage de vitesse asse étendu .

Mais je commence a être inquiet sur le poids de l'ensemble moteur boite Question Je continue pour voir se que sa vas donner a la fin .

_________________
Mieux vaut avoir la maladie de Parkinson que celle d'Alzheimer car il est préférable de renverser un peut de son Ricard que d'oublier de le boire .

Andre30
Passionné
Passionné

Messages : 11
Date d'inscription : 03/04/2011

Revenir en haut Aller en bas

Boite de vitesse pour ma fraiseuse . Empty Re: Boite de vitesse pour ma fraiseuse .

Message  Andre30 le Dim 10 Avr 2011, 20:01

Suite de la préparation pour le montage du moteur , le moteur serra fixer par l'intérieur de toute façon j'ai pas le choix .

Boite de vitesse pour ma fraiseuse . P1000343


Boite de vitesse pour ma fraiseuse . P1000344

Le moteur et fixé , je peut pas m'empercher de faire un petit test .
Boite de vitesse pour ma fraiseuse . P1000345

Alors quelques goutes d'huile sur les pignons et c'est parti .
Boite de vitesse pour ma fraiseuse . P1000346
Boite de vitesse pour ma fraiseuse . P1000347

Verdict c'est magnifique sa tourne a merveille pig , les rapport passe tout seul Boite de vitesse pour ma fraiseuse . 431767 pas besoin de couper l'alim quelque soit la vitesse de rotation les trois rapport passe sans le moindre accrocs , c'est pas le but rechercher je verrais bien quand la table serra entrainer Wink
Reste plus que la finition , les joint spi et quelque bricole avant de m'attaquer au montage sur la table .
A suivre .


_________________
Mieux vaut avoir la maladie de Parkinson que celle d'Alzheimer car il est préférable de renverser un peut de son Ricard que d'oublier de le boire .

Andre30
Passionné
Passionné

Messages : 11
Date d'inscription : 03/04/2011

Revenir en haut Aller en bas

Boite de vitesse pour ma fraiseuse . Empty Re: Boite de vitesse pour ma fraiseuse .

Message  charly 57 le Jeu 14 Avr 2011, 19:47

Bravo

tu penses au poids, je vois l'encombrement, montre nous, s'il te plait, la machine qui va recevoir ce montage.
Les pignons craqueront un peu avec la table au bout, c'est prévisible.

Encore bravo
charly 57
charly 57
Chevronné
Chevronné

Messages : 447
Date d'inscription : 30/09/2010

Revenir en haut Aller en bas

Boite de vitesse pour ma fraiseuse . Empty Re: Boite de vitesse pour ma fraiseuse .

Message  Andre30 le Dim 17 Avr 2011, 21:07

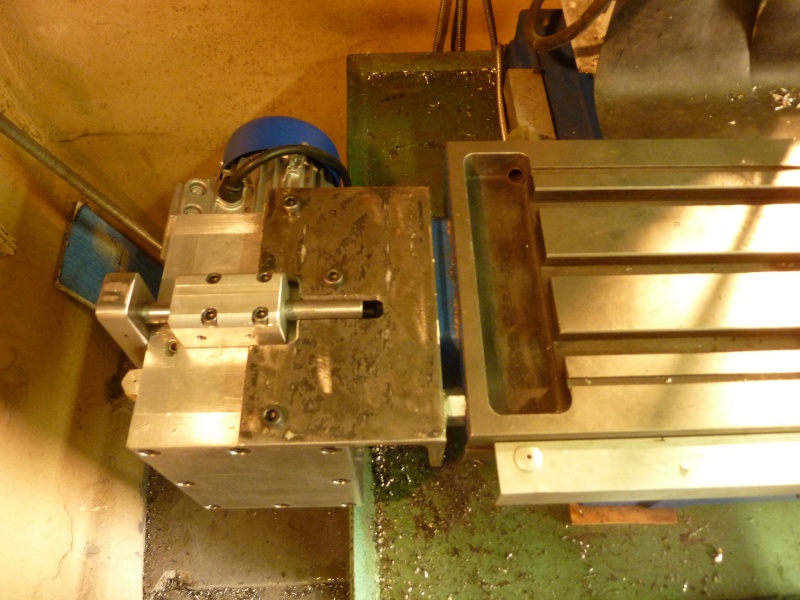

Bonsoir , voila la boite et monté en bout de table , pour répondre a charly 57 oui j'ai pensé au poids et a l'encombrement c'était mon plus gros soucis , j'ai fait un support en bout de table vite fait pour faire un test et sa fonctionne correctement Boite de vitesse pour ma fraiseuse . 431767
Le changement de rapport et bien plus difficile maintenant que la boite et accoupler a la table mais sa passe sans trop de problème .

Boite de vitesse pour ma fraiseuse . P1000411
Boite de vitesse pour ma fraiseuse . P1000410

_________________
Mieux vaut avoir la maladie de Parkinson que celle d'Alzheimer car il est préférable de renverser un peut de son Ricard que d'oublier de le boire .

Andre30
Passionné
Passionné

Messages : 11
Date d'inscription : 03/04/2011

Revenir en haut Aller en bas

Boite de vitesse pour ma fraiseuse . Empty Re: Boite de vitesse pour ma fraiseuse .

Message  c.phili le Dim 17 Avr 2011, 22:14

Salut a tous, mais non je ne suis pas mort Very Happy
Je reste juste un peu en arrière des forums en ce moment mais je surveille et là on a un post qui attire vraiment ma curiosité.
Je n'ai qu'un mot a dire et c'est bravo.
André, t’inquiètes pas pour la capsule Smile comme on dit en Belgique, "on voit quand j'ai bu mais pas quand j'ai soif" Very Happy
En tous cas, continue dans ta lancée, t'est sur la bonne voie Boite de vitesse pour ma fraiseuse . 431767
Philippe

_________________

Vouloir c'est pouvoir
La fabrication de A à Z d'un tour a bois, à suivre ici
et aussi une sphèreuse pour tour a bois

Boite de vitesse pour ma fraiseuse . Capture

c.phili
c.phili
Chevronné
Chevronné

Messages : 176
Date d'inscription : 10/07/2010

http://cphili.eu/news/news.php

Revenir en haut Aller en bas

Boite de vitesse pour ma fraiseuse . Empty Re: Boite de vitesse pour ma fraiseuse .

Message  charly 57 le Mer 27 Avr 2011, 12:13

Bravo
Et en plus, ça passe juste au dessus du bac à copeaux.
Chapeau

Cordialement
charly 57
charly 57
Chevronné
Chevronné

Messages : 447
Date d'inscription : 30/09/2010

Revenir en haut Aller en bas

Boite de vitesse pour ma fraiseuse . Empty Re: Boite de vitesse pour ma fraiseuse .

Message  BEROLA le Mer 27 Avr 2011, 14:05

Bonjour
Super beau boulot que voilà ! mais je m'interroge sur la réelle utilité de tout ça pour des avances de fraiseuse.
Sur le mienne je n'ai qu'une seule vitesse mécanique et un moteur à variateur (variateur dont je ne me sers pas souvent !)
@+

_________________
CAV 430
Je ne me lasse pas d'être utile , la nature m'a fait ainsi. (Léonardo Da Vinci )
Mon destin ne dépends pas de ce qu'on pense de moi     (D.Raoult)
BEROLA
BEROLA
Modérateur
Modérateur

Messages : 1718
Date d'inscription : 13/12/2010

Revenir en haut Aller en bas

Boite de vitesse pour ma fraiseuse . Empty Re: Boite de vitesse pour ma fraiseuse .

Message  Andre30 le Mer 27 Avr 2011, 21:15

Bonsoir , et merci pour les commentaires .
Pour répondre a BEROLA avant que je réalise cette boite j'avais mit un monteur avec variateur et je me suis très rapidement aperçus que selon l'utilisation de certain outils la plage de vitesse n'était pas asse importante surtout en vitesse rapide pour du surfaçage avec fraise a plaquette par exemple , et puis aussi j'avais se projet en tête et aussi juste pour le plaisir de fabriquer et de passer quelque heure dans mon petit paradis ou je pence a rien d'autre qu'a mon plaisir rabbit

_________________
Mieux vaut avoir la maladie de Parkinson que celle d'Alzheimer car il est préférable de renverser un peut de son Ricard que d'oublier de le boire .

Andre30
Passionné
Passionné

Messages : 11
Date d'inscription : 03/04/2011

Revenir en haut Aller en bas

Boite de vitesse pour ma fraiseuse . Empty Re: Boite de vitesse pour ma fraiseuse .

Message  BEROLA le Mer 27 Avr 2011, 22:20

Bonsoir
ce n'était qu'une simple remarque , absolument pas une critique de ce très bon boulot !
@+

_________________
CAV 430
Je ne me lasse pas d'être utile , la nature m'a fait ainsi. (Léonardo Da Vinci )
Mon destin ne dépends pas de ce qu'on pense de moi     (D.Raoult)
BEROLA
BEROLA
Modérateur
Modérateur

Messages : 1718
Date d'inscription : 13/12/2010

Revenir en haut Aller en bas

Boite de vitesse pour ma fraiseuse . Empty Re: Boite de vitesse pour ma fraiseuse .

Message  Andre30 le Mer 27 Avr 2011, 22:42

Je ne l'ai absolument pas pris pour une mauvaise critique Very Happy

_________________
Mieux vaut avoir la maladie de Parkinson que celle d'Alzheimer car il est préférable de renverser un peut de son Ricard que d'oublier de le boire .

Andre30
Passionné
Passionné

Messages : 11
Date d'inscription : 03/04/2011

Revenir en haut Aller en bas

Boite de vitesse pour ma fraiseuse . Empty Re: Boite de vitesse pour ma fraiseuse .

Message  lapenduledargent le Jeu 01 Sep 2011, 21:13

Bonjour André

Alors là, superbe réalisation Boite de vitesse pour ma fraiseuse . 431767 Boite de vitesse pour ma fraiseuse . 431767

Aurais-tu des infos SVP sur le profil de ton grain que tu as utilisé pour le taillage de la roue sans fin.
Je fais des tests de taillage avec un taraud trapézoïdale de 16 X 4 mais pourquoi pas simplement la tailler sur un diviseur.
Par contre, il faut encore usiner la vis alors que dans mon cas, je peux utiliser de la tige filetée.

Boite de vitesse pour ma fraiseuse . DSC06406

Boite de vitesse pour ma fraiseuse . DSC06408

Boite de vitesse pour ma fraiseuse . DSC06401
La roue en test

Boite de vitesse pour ma fraiseuse . DSC06409
La vis et son montage

A bientôt

Pierre

_________________

lapenduledargent
lapenduledargent
Membre confirmé
Membre confirmé

Messages : 18
Date d'inscription : 16/04/2011

http://lapenduledargent.be

Revenir en haut Aller en bas

Boite de vitesse pour ma fraiseuse . Empty Re: Boite de vitesse pour ma fraiseuse .

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
