diviseur p.a.p. pas a pas

bonsoir
petit diviseur en cour de réalisation
réducteur de récupération 36/1 (motorisation de porte coulissantes de magasin il me semble)
1 moteur p.a.p. 200 pas
merci a Lil pour la solution d'accouplement (on parle de mécanique ici)

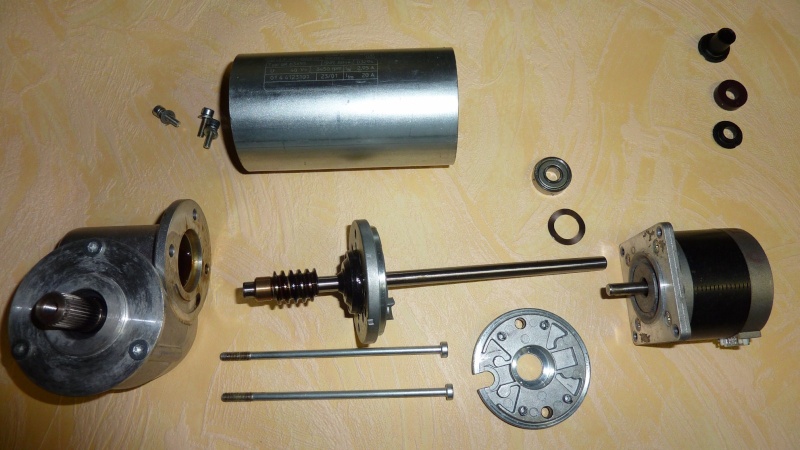

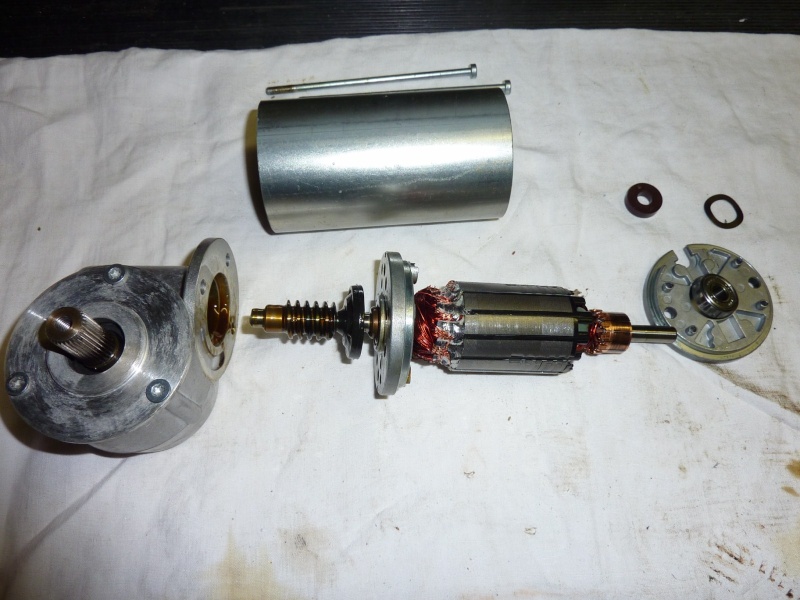

démontage et suppression du rotor


le brut

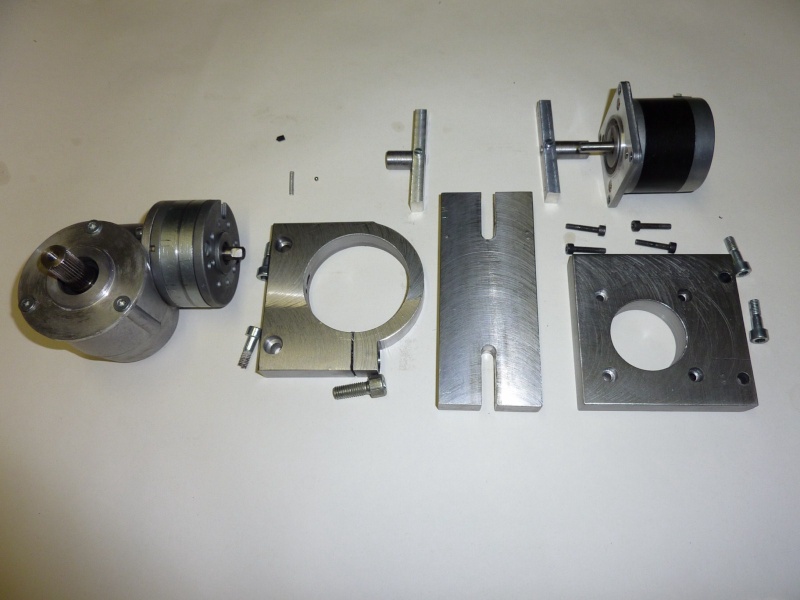

les pièces

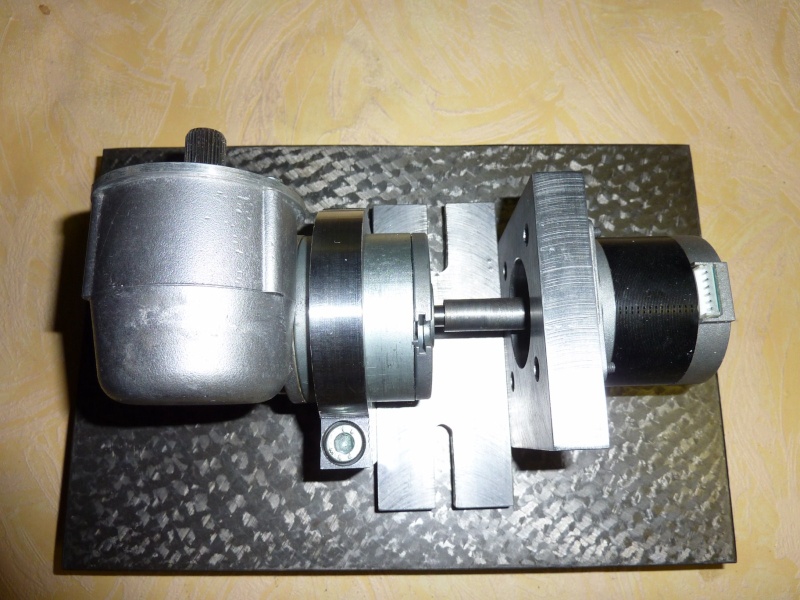

alignement

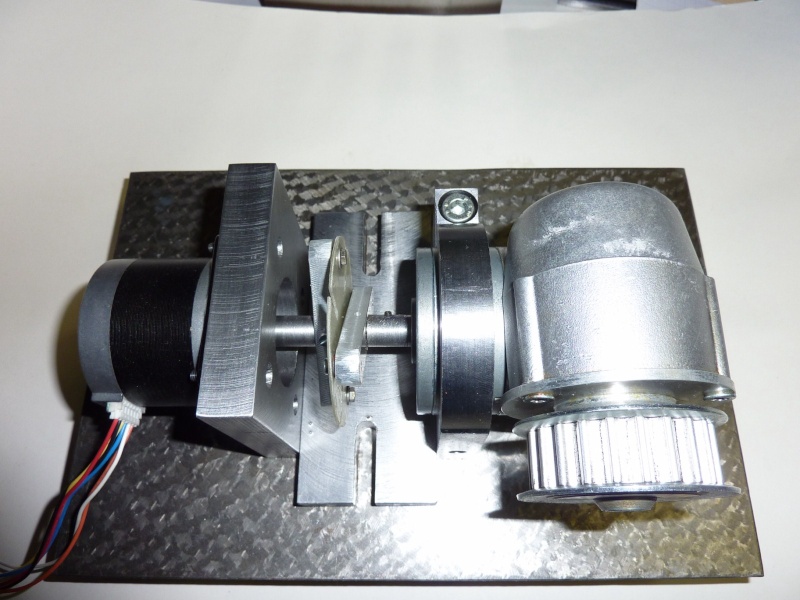

prêt pour le montage définitif


nettoyage de la partie réducteur


en position vertical


en position horizontal


je vous solliciterais pour la réalisation du faut plateau mais pour ce soir j'ai suffisamment galérer sur ce pc
peut être a +
bob 47

Ha ça moi j'aime Je vais surveiller la suite

Je le trouve bien beau de diviseur qui en plus est inclinable comme on le veut

La partie réducteur n'a-t-elle pas un peu de jeu?

En tout cas ça me donne bien des idées tout ça

Bonne journée et à bientôt
Pierre

bonsoir
et bien vois tu kiko je ne me suis pas poser la question du jeu (je déconne j'ai regarder avec mes doigts j'ose pas penser au montage a faire pour la mesure)
sur les vis de chariots il y a du jeu sur les diviseurs manuel il y a du jeu.
il suffit de savoir de combien et comment le rattraper
en manuel on tourne toujours dans le même sens en auto dans les logiciels il y a possibilité de rattraper les jeux (backmachin)
il est sur que partir avec un ensemble tiptop (sa s'est suisse)s'est un plus mais la on ne fait plus rien ou d'ouvrir le porte monnaie

mon problème est de savoir comment usiner un faux plateaux pour qu'il se monte et tourne rond sans voile ou faut rond
l'axe de sortie est cannelé et supporte actuellement une poulie maintenue en bout d'axe par une vis

la solution qui me vient a l'instant s'est de supprimer les cannelures de monter un disque et de le tourner entre pointes sur l'axe du diviseur (démonter bien sur)

si je n'ai pas d'autre proposition je me tournerais vers cette solution

en attente

bonne soirée

(ps les profs de français un peut d'indulgence s.v.p.)

bob47

Hello Bob

bob47 a écrit: .../... la solution qui me vient a l'instant s'est de supprimer les cannelures de monter un disque et de le tourner entre pointes sur l'axe du diviseur (démonter bien sur)

si je n'ai pas d'autre proposition je me tournerais vers cette solution

Et bien moi, je ne supprimerais pas les cannelures, au contraire.
Je prendrais l'ensemble pignon bronze - roulement et je remonterais le couvercle par-dessus. Puis je fixerais énergiquement (emmanchée + vis + frein filet vert) une pièce d'interface en acier sur l'arbre cannelé.
Pièce ronde d'environ 60 mm de Ø avec les 3 trous pour faire passer les vis et la clef BTR pour fixer le couvercle sur le boîtier et deux épaulements de chaque côté; un correspondant à l'arbre cannelé et l'autre précis en Ø pour centrer le faux plateau. Pièce que j'ébaucherai d'abord.
Puis je finirais d'usiner la pièce interface en acier en montant en pinces l'arbre côté portée de roulement avec bien sûr la contre-pointe (voir si je n'usinerais pas au préalable une pièce filetée pour un bon centrage de la pointe tournante ... )

Amitiés

bonsoir et merci pour la réponse
je vient de mesurer la poulie d'origine ep 17 diamètre en fond de dents 50
je pourrais simplement remonter la poulie en enlevant les deux flasques et suivre votre méthode ?



bob47

c'est chouette
par contre je me demandais si il n'était pas plus simple de mettre directement le moteur pas à pas en entrée du réducteur plutôt que de passer par toute cette série de pièce et raccord

Bonjour

Excellent travail

Merci à toi pour le suivi et nous déveloper ton projet ,afin de nous faire partager ce magnifique travail, je serais également attentif pour la suite.

Encore bravo

juste pour dire que le projet continue mais que se que j'ai fait cette semaine ne me convient pas.
donc a recommencer la semaine prochaine en plus j'ai fait de la casse
point positif j'ai fait un petit contrôle du jeux avec une point fixe sur un disque monter sur le diviseur un comparateur et plusieurs aller retour commander par cnc sa a l'air pas mal du tout
il faut aussi que je me mette sur ces logiciels
bon fini le bureau des plaintes du concret tres vite

pour Ordinerf s'est vrais que sur un entraxe et des vitesses comme sa !mais bon s'est fait et s'était l'occasion de mettre en application ce système

bob 47

bonjour

la poulie a perdue ces dents

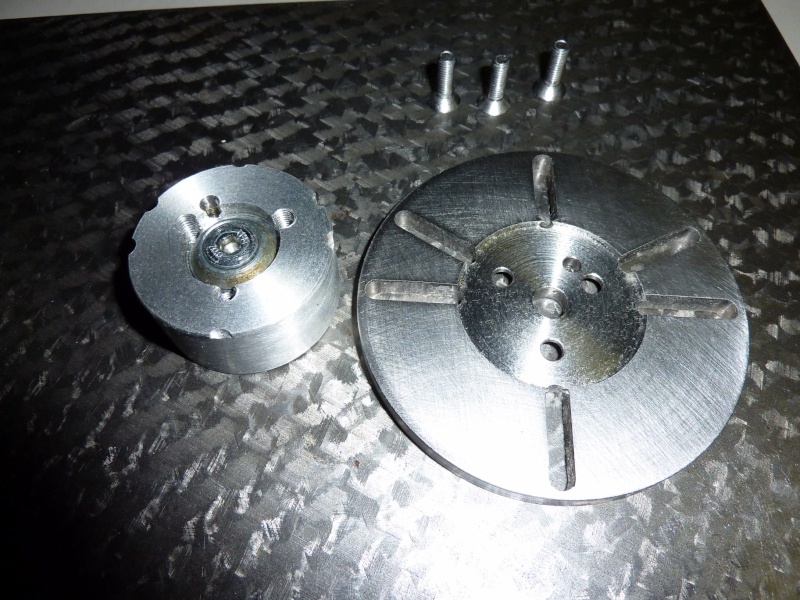

logement dans le plateau pour assemblage serré sur l'ex poulie

le trous en trop s'est "tu vient manger ? louper 10 tours de manivelle sur diviseur"

assemblage

sa broute sais pas pourquoi

l'ensemble monter sur le tour pour finition


6 rainures avec une fraise de 5

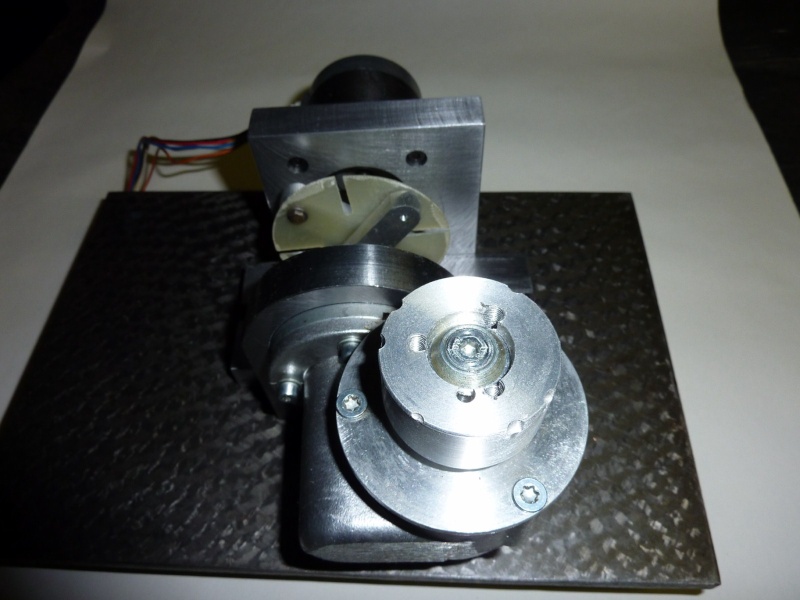

remontage

quand je trouverais un petit mandrin il me reste une poulie donc même traitement
maintenant emc2

peut être a + et merci
bob47
