remorqueur - Page 4 Empty Re: remorqueur

Message  maximus 94 le Sam 23 Mai 2015, 14:49

Bonjour tous, bonjour William,

Il te faut ça également :Tube laiton Ø4x0.50

Pour les raccords gaz: Joints nitrile

_________________
Le jeu et la graisse sont l'âme de la mécanique
maximus 94
maximus 94
Chevronné
Chevronné

Messages : 379
Date d'inscription : 28/01/2011

Revenir en haut Aller en bas

remorqueur - Page 4 Empty Re: remorqueur

Message  Bilbil le Lun 25 Mai 2015, 17:56

bonjour,

voici le topo du wk,

voici un des lacs pour les testes mais pas top pour le transport, à voir Exclamation ,

remorqueur - Page 4 Dsc07410

qui a un petit bout de chaine  Question  70mm pour faire le complément car il manque un bout sur la deuxième photo.

remorqueur - Page 4 Dsc07411

remorqueur - Page 4 Dsc07412

d'autre photos pour un autre aperçu,

remorqueur - Page 4 Dsc07413

remorqueur - Page 4 Dsc07414

voici pour une plaque d'alu et si une personne en possède une je fait un échange contre outillage.

remorqueur - Page 4 Dsc07415

remorqueur - Page 4 Dsc07416

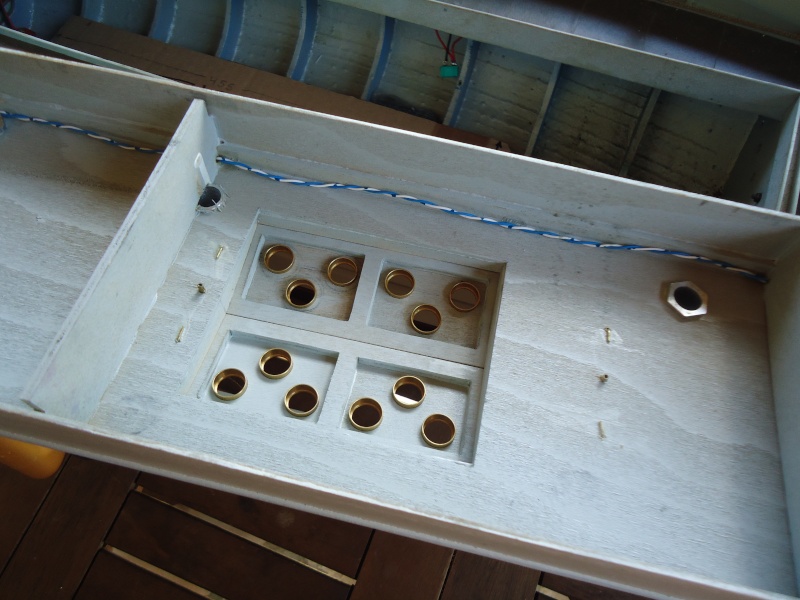

le dessous du pont.

remorqueur - Page 4 Dsc07418

remorqueur - Page 4 Dsc07419

remorqueur - Page 4 Dsc07420

remorqueur - Page 4 Dsc07421

à suivre.
Bilbil
Bilbil
Modérateur
Modérateur

Messages : 1249
Date d'inscription : 21/08/2010

Revenir en haut Aller en bas

remorqueur - Page 4 Empty Re: remorqueur

Message  Admin le Lun 25 Mai 2015, 18:27

Bonsoir
J'ai ta plaque d'alu elle est plus longue que ce que tu demande mais je te conseil de virer celle qui est dans le bateau et d'en faire une d'une seule pièce. Ma plaque est plus fine que celle que j'ai pour ma chaloupe mais il faudrait la plier sur les bords pour la rigidifier, a tu la possibilité d'avoir une plieuse a ta disposition?
Il est super ton lac mais a t'on le droit d'y naviguer? les pêcheurs nous interdisent de plus en plus l'accès au plan d'eau.

_________________
Charte du forum
Admin
Admin
Administrateur
Administrateur

Messages : 1794
Date d'inscription : 03/07/2010

Revenir en haut Aller en bas

remorqueur - Page 4 Empty Re: remorqueur

Message  Bilbil le Lun 25 Mai 2015, 18:40

remorqueur - Page 4 Dsc07422

max, quelle genre de liaison ferais-tu pour le couplage Question

le moteur est à ça place définitive car après les trous ne passes plus.

remorqueur - Page 4 Dsc07423

voici le pire @  @

entre le mano et la purge  Question  du milieu le pont ne passe plus, pour la bouteille elle passe sous la passerelle.

remorqueur - Page 4 Dsc07424

remorqueur - Page 4 Dsc07425

remorqueur - Page 4 Dsc07426

remorqueur - Page 4 Dsc07427

pour celle-ci c'est une idée de passage. Exclamation

remorqueur - Page 4 Dsc07428

à par un changement de chaudière je ne vois pas. remorqueur - Page 4 2643

à vos idées. remorqueur - Page 4 2849339299
Bilbil
Bilbil
Modérateur
Modérateur

Messages : 1249
Date d'inscription : 21/08/2010

Revenir en haut Aller en bas

remorqueur - Page 4 Empty Re: remorqueur

Message  Bugey01 le Lun 25 Mai 2015, 18:42

Bonsoir
J'ai de l'alu 70x3x1000
Il y a pas de problème.
Livraison possible tés bientôt.
Patrice

Bugey01
Chevronné
Chevronné

Messages : 121
Date d'inscription : 28/07/2010

Revenir en haut Aller en bas

remorqueur - Page 4 Empty Re: remorqueur

Message  Bilbil le Lun 25 Mai 2015, 19:38

papynano, merci pour l'info et je refait un plan le wk prochain, remorqueur - Page 4 431767

Bugey01, super et c'est à suivre remorqueur - Page 4 431767
Bilbil
Bilbil
Modérateur
Modérateur

Messages : 1249
Date d'inscription : 21/08/2010

Revenir en haut Aller en bas

remorqueur - Page 4 Empty Re: remorqueur

Message  jp bourdillat le Lun 25 Mai 2015, 20:45

Bonsoir William
Pour la chaudière tu doit la descendre tout au fonds du bateau,l'idée de mettre une tôle d alu la fait monter trop haut et en plus ce n'est pas bon pour le centre de gravité.Tu peu la monter plutôt sur 2U en aluminium de façon que la chaudière pose sur la quille.pour l'accouplement machine arbre d'hélice je te conseille de monter un toc d'entainement. Sinon pour les tubes vapeur et gaz prends du laiton en 2x3 3x4 et1x2 tu trouve ça facilement dans les casto ou leroy et surtout cintré a froid ,ne jamais recuire les tuyau pour garder une bonne rigidité.
Si tu as d'autre question n'hésite pas
Amitiés
Jean-Paul
jp bourdillat
jp bourdillat
Administrateur
Administrateur

Messages : 1272
Date d'inscription : 11/07/2010

http://jpb-vapeur.wifeo.com/index.php

Revenir en haut Aller en bas

remorqueur - Page 4 Empty Re: remorqueur

Message  Bilbil le Lun 25 Mai 2015, 21:12

c'est super jp remorqueur - Page 4 431767 remorqueur - Page 4 431767  et bon retour. Razz

mais je ne peux rien faire avant le wk prochain.remorqueur - Page 4 276252 remorqueur - Page 4 276252
Bilbil
Bilbil
Modérateur
Modérateur

Messages : 1249
Date d'inscription : 21/08/2010

Revenir en haut Aller en bas

remorqueur - Page 4 Empty Re: remorqueur

Message  papeete le Lun 25 Mai 2015, 21:20

Idem pour moi, concernant la plaque d'alu dans différentes épaisseurs et dans différentes tailles pas de problèmes Razz
papeete
papeete
Passionné
Passionné

Messages : 98
Date d'inscription : 22/03/2011

Revenir en haut Aller en bas

remorqueur - Page 4 Empty Re: remorqueur

Message  Bilbil le Lun 25 Mai 2015, 21:31

papeete; c'est tip top est merci est à suivre la semaine prochaine. Very Happy Wink Very Happy

Jean-Paul, as-tu une photo d'un toc pour idée Question
Bilbil
Bilbil
Modérateur
Modérateur

Messages : 1249
Date d'inscription : 21/08/2010

Revenir en haut Aller en bas

remorqueur - Page 4 Empty Re: remorqueur

Message  jp bourdillat le Lun 25 Mai 2015, 22:28

Je te met ça ce week end
jp bourdillat
jp bourdillat
Administrateur
Administrateur

Messages : 1272
Date d'inscription : 11/07/2010

http://jpb-vapeur.wifeo.com/index.php

Revenir en haut Aller en bas

remorqueur - Page 4 Empty Re: remorqueur

Message  Admin le Mar 26 Mai 2015, 00:08

Bonsoir
JP content de te lire, oui je suis d'accord avec toi je pensait une plaque d'alu relativement étroite pour perdre le moins de place en hauteur
mais deux profilés font aussi l'affaire. Pour l'entrainement je suis aussi de ton avis un toc c'est l'idéal ça facilite la dépose et la repose du groupe.
Pour le gaz un tank serait plus pratique que la bouteille.

_________________
Charte du forum
Admin
Admin
Administrateur
Administrateur

Messages : 1794
Date d'inscription : 03/07/2010

Revenir en haut Aller en bas

remorqueur - Page 4 Empty Re: remorqueur

Message  maximus 94 le Mar 26 Mai 2015, 07:12

Bonjour tous,

Pour le toc d'entrainement c'est a peu près ça.

remorqueur - Page 4 Modif10

_________________
Le jeu et la graisse sont l'âme de la mécanique
maximus 94
maximus 94
Chevronné
Chevronné

Messages : 379
Date d'inscription : 28/01/2011

Revenir en haut Aller en bas

remorqueur - Page 4 Empty Re: remorqueur

Message  fradel le Mar 26 Mai 2015, 09:01

Very Happy Bie l'bonjour;
Pour un TOC simple, mais pas toc toc, 2 photos de celui d'ANJA
Pas enclencher.
remorqueur - Page 4 Dscf6810
Enclencher ou presque.
remorqueur - Page 4 Dscf6811
fradel
fradel
Chevronné
Chevronné

Messages : 159
Date d'inscription : 27/01/2012

Revenir en haut Aller en bas

remorqueur - Page 4 Empty Re: remorqueur

Message  Bilbil le Mar 26 Mai 2015, 21:45

bonsoir,

avec toutes vos idées je suis un peut perdu mais bref.

max, pour le tube de Ø4, j'avais prévu ceci en recuit,

remorqueur - Page 4 210

et voici ton lien.

http://www.octantventeenligne.com/index.php?item=tube-cylindrique-laiton-diam_egrave_tre-4_0-x-0_50-x-500-mm&action=article&group_id=20000120&aid=2109&lang=FR

Jean-Paul, je passe demain soir au bricolalage du coin juste pour voir.

pour la brasure quel brin faut 'il prendre en Ø sur cette photo Question

remorqueur - Page 4 910

pour le toc je vois un peut.

fradel, je ne vois pas trop ton montage désolé. scratch  scratch

bonne soirée. remorqueur - Page 4 2849339299
Bilbil
Bilbil
Modérateur
Modérateur

Messages : 1249
Date d'inscription : 21/08/2010

Revenir en haut Aller en bas

remorqueur - Page 4 Empty Re: remorqueur

Message  Admin le Mer 27 Mai 2015, 08:52

Bonjour
William ne t'affole pas, quand on se verra je te montrerais mon groupe , Fradel à le même montage que moi tu comprendra tout de suite c'est tout simple. En grande surface de Bricolage je trouve les tubes laiton en longueur de 1m on trouve également du plat et de la cornière en laiton et en alu au même endroit.Si tu peut amène ton remorqueur et ton ensemble vapeur quand on se voit en juin.
J'ai aussi une chaudière que Jean Paul à fabriquer elle doit avoir les mêmes cotes que la tienne je vais découper ma plaque en me basant sur elle
et je te l'amène tu verra si ça te convient. Par la même occasion je te ferais voir comment remplir un tank à gaz et l'avantage c'est que ça tient moins de place qu'une bouteille du commerce le seul truc il faut trouver un embout de bombe anti crevaison en laiton et deux valves de voiture(il y en a plein dans les centres comme feux vert ou norauto)il suffit de leur en demander.

_________________
Charte du forum
Admin
Admin
Administrateur
Administrateur

Messages : 1794
Date d'inscription : 03/07/2010

Revenir en haut Aller en bas

remorqueur - Page 4 Empty Re: remorqueur

Message  maximus 94 le Mer 27 Mai 2015, 17:37

Bonjour tous,
Tu vas y arriver William, si tu as Papynano dans les parages c'est cool. remorqueur - Page 4 289853
Il faudra aussi bricoler un déshuilleur pour ne pas polluer ce jolie plan d'eau, il faudra aussi voir pour une deuxième sortie vapeur pour le régulateur gaz, je ne sais pas
comment Jean-Paul l'avais prévu.

Amitiés.

Max

_________________
Le jeu et la graisse sont l'âme de la mécanique
maximus 94
maximus 94
Chevronné
Chevronné

Messages : 379
Date d'inscription : 28/01/2011

Revenir en haut Aller en bas

remorqueur - Page 4 Empty Re: remorqueur

Message  Bilbil le Mer 27 Mai 2015, 19:06

bonsoir,

je ne m'affole pas car je suis très patient de naissance et j'ai vu pire. Wink

max, pour la brasure quel brin faut 'il prendre en Ø sur cette photo plus haut  Question après pour le reste il me faut un plan  Exclamation

sur le plan de la vis de réglage il n'y a pas la cote du Ø de font de gorge n'y la largeur de gorge Exclamation

papynano, je suis passé au bricoco du coin mais ils ne font rien en laiton par contre pour des cornières en alu ils font.

pour ramener le remorqueur cela ne sera pas possible car je ne rentre pas vendredi et j'ai pas envie de le laisser une semaine dans la voiture.

avant de faire une coupe dans ta plaque attend lundi mon retour avec d'autres photos.  Wink

à suivre.
Bilbil
Bilbil
Modérateur
Modérateur

Messages : 1249
Date d'inscription : 21/08/2010

Revenir en haut Aller en bas

remorqueur - Page 4 Empty Re: remorqueur

Message  jp bourdillat le Mer 27 Mai 2015, 20:12

Bonsoir William
Pour la brasure il te faut de la baguette de 1 mm si tu veux je peu t en fournir pour le decapant prends du castolin pour brasure argent 40% tu en trouve chez bricot machin
Pour le regulateur gaz il y as une prise vapeur sous le mano
amities
jean-paul
jp bourdillat
jp bourdillat
Administrateur
Administrateur

Messages : 1272
Date d'inscription : 11/07/2010

http://jpb-vapeur.wifeo.com/index.php

Revenir en haut Aller en bas

remorqueur - Page 4 Empty Re: remorqueur

Message  Bilbil le Mer 27 Mai 2015, 21:57

bonsoir Jean-Paul,

pour faire simple Wink prend tout ce qu'il me faut et je rembourse, mais pas au dessus de 10000 roros  remorqueur - Page 4 276252 remorqueur - Page 4 276252  remorqueur - Page 4 276252

je suis mort. Wink

EmbarassedEmbarassedEmbarassed
Bilbil
Bilbil
Modérateur
Modérateur

Messages : 1249
Date d'inscription : 21/08/2010

Revenir en haut Aller en bas

remorqueur - Page 4 Empty Re: remorqueur

Message  maximus 94 le Jeu 28 Mai 2015, 11:59

Bonjour,

William, pour les cotes de la gorge cela dépend du joint torique que tu mets, voir ce document.
http://o-ring.info/fr/manual-technique/ERIKS%20-%20Documentation%20Technique%20-%20joints%20toriques%20de%20precision.pdf

_________________
Le jeu et la graisse sont l'âme de la mécanique
maximus 94
maximus 94
Chevronné
Chevronné

Messages : 379
Date d'inscription : 28/01/2011

Revenir en haut Aller en bas

remorqueur - Page 4 Empty Re: remorqueur

Message  Bilbil le Jeu 28 Mai 2015, 14:31

je sais lire mais 18 pages scratch scratch c'est pas simple ton affaire max Embarassed Embarassed

aurais-tu un raccourci Question

remorqueur - Page 4 2849339299
Bilbil
Bilbil
Modérateur
Modérateur

Messages : 1249
Date d'inscription : 21/08/2010

Revenir en haut Aller en bas

remorqueur - Page 4 Empty Re: remorqueur

Message  maximus 94 le Jeu 28 Mai 2015, 14:53

Regardes page 12 il y a un tableau Wink

_________________
Le jeu et la graisse sont l'âme de la mécanique
maximus 94
maximus 94
Chevronné
Chevronné

Messages : 379
Date d'inscription : 28/01/2011

Revenir en haut Aller en bas

remorqueur - Page 4 Empty Re: remorqueur

Message  Bilbil le Lun 01 Juin 2015, 22:10

bonsoir,

max, c'est vraiment pas simple pour une personne qui ne connais pas mais bref je regarde quand même. Cool

même sans le fond la chaudière ne passe pas avec la purge du milieu et le mano est encore plus haut mais c'est pas lui le plus merdique.

remorqueur - Page 4 Dsc07518

remorqueur - Page 4 Dsc07610

remorqueur - Page 4 Dsc07611

j'ai oublié de démonter la plaque du moteur pour les cotes donc à suivre. Embarassed

il y aura plus d'infos le samedi 13 juin.

bonne soirée. remorqueur - Page 4 2849339299
Bilbil
Bilbil
Modérateur
Modérateur

Messages : 1249
Date d'inscription : 21/08/2010

Revenir en haut Aller en bas

remorqueur - Page 4 Empty Re: remorqueur

Message  Bilbil le Lun 08 Juin 2015, 19:41

bonsoir,

voici une suite,

la plaque fait 5mm d'épaisseur.

remorqueur - Page 4 Dsc07613

et un patron,

remorqueur - Page 4 Dsc07614

bonne soirée. remorqueur - Page 4 2849339299
Bilbil
Bilbil
Modérateur
Modérateur

Messages : 1249
Date d'inscription : 21/08/2010

Revenir en haut Aller en bas

remorqueur - Page 4 Empty Re: remorqueur

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 4 sur 6 Précédent  1, 2, 3, 4, 5, 6  Suivant

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
