Manuel de perçage, taraudage, filetage

Aller en bas

Manuel de perçage, taraudage, filetage Empty Manuel de perçage, taraudage, filetage

Message  Enfield Sam 13 Nov 2010, 23:22

"THREAD DATA CHARTS" => http://www.ring-plug-thread-gages.com/ti-thread-data-charts.html

Filetage: cotes de pre-percage


TRD: outillage de perceuse
https://thomas-racing.blog4ever.com/l-outillage-de-perceuse-1

TRD: filetage et taraudage
http://thomas-racing.blog4ever.com/blog/filetages
http://thomas-racing.blog4ever.com/filetages-seconde-partie-realisation-des-filetages-et-taraudages
http://thomas-racing.blog4ever.com/filetages-troisieme-partie-filetages-males
http://thomas-racing.blog4ever.com/filetage-quatrieme-partie-etude-des-assemblages-visses-theories-de-serrage-et-de-resistance-des-materiaux-appliquees


Modelisation du Perçage a Grande Vitesse (these universitaire de Mohamad JRAD)

http://notech.franceserv.com/filetage-taraudage.html
http://notech.franceserv.com/percage.html

http://www.every.fr/tarauds/index.htm

http://www.axesindustries.com/pdf/filetages.pdf => les filetages (axesindustries)


Sandvik guide technique: filetage au tour et a la fraiseuse merci a TRD

LE PERCAGE. «Technique_ Usinage»

Vitesse de coupe forets

perçage et taraudage

Taraudages informations techniques

http://www.coquedenoix.fr/Boite%20a%20outils/Percage%20Taraudage.html


Compilation des filetages

Compilation des filetages bis

Compilation des filetages ter


Guide des filetages ISO

Guide des filetages WHITWORTH


+ Mémento de visserie: http://www.technocalcul.com/FR/index.html


+ https://fr.wikipedia.org/wiki/Cat%C3%A9gorie:Visserie
https://fr.wikipedia.org/wiki/Filetage_m%C3%A9trique
http://fr.wikipedia.org/wiki/Filetage_unifi%C3%A9
https://fr.wikipedia.org/wiki/Filetage_gaz

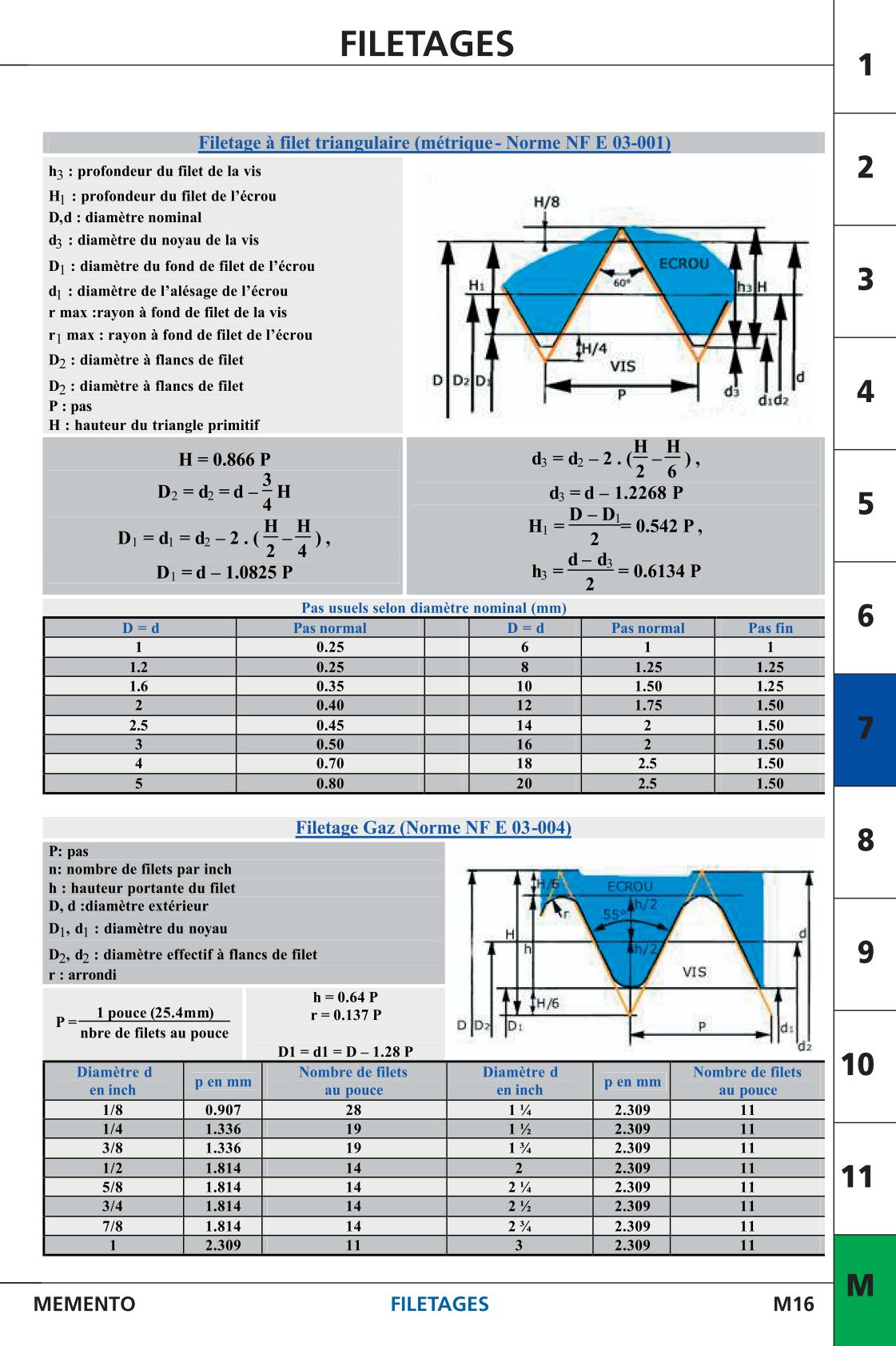

Manuel de perçage, taraudage, filetage Uw148

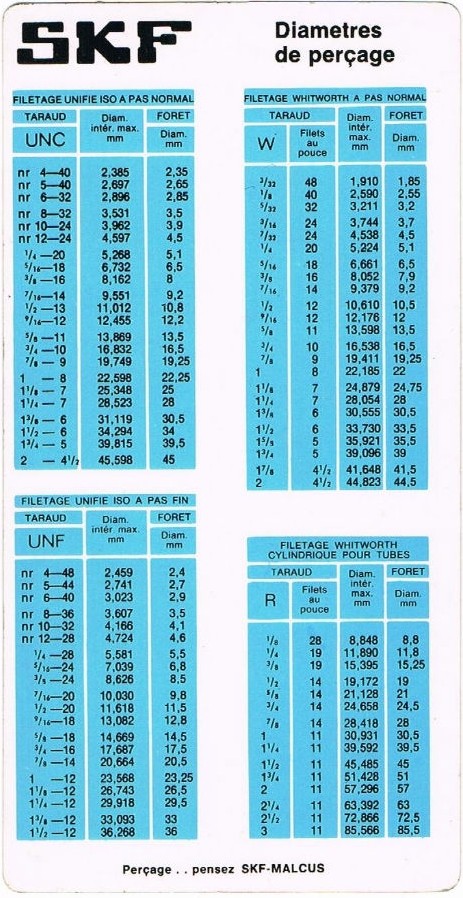

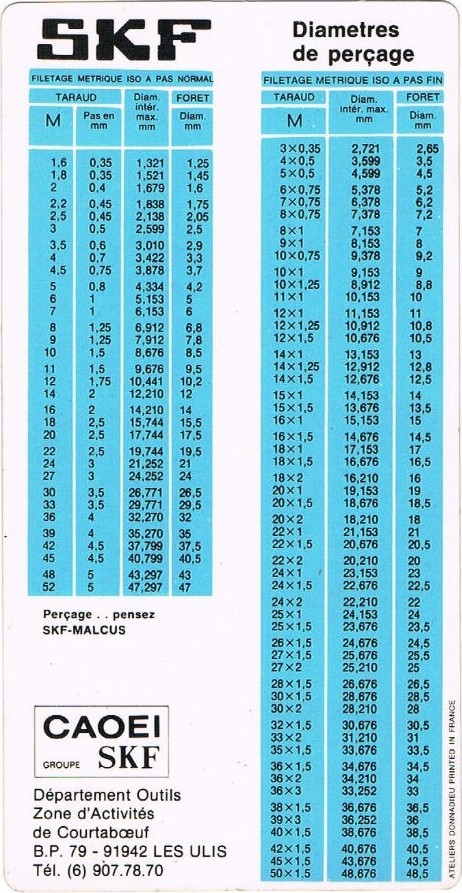

Manuel de perçage, taraudage, filetage Skf10Manuel de perçage, taraudage, filetage Skf210

Manuel de perçage, taraudage, filetage Mm10

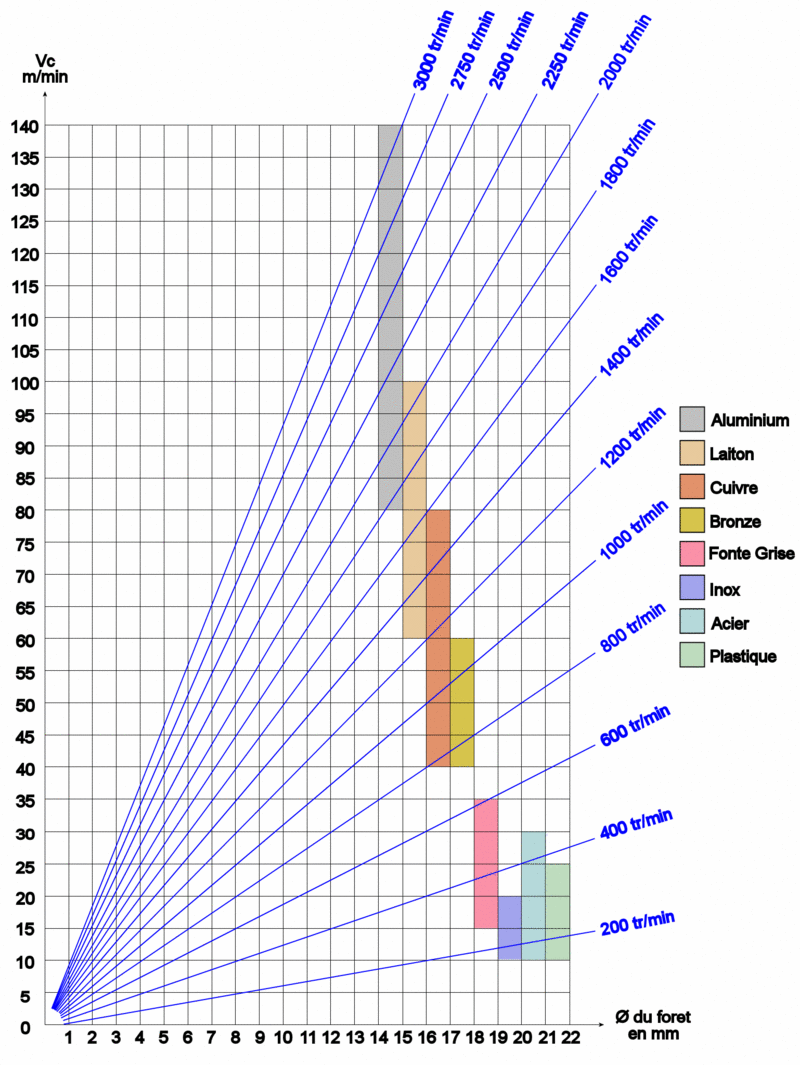

Abbaque de perçage
Manuel de perçage, taraudage, filetage Abbaqu12
Manuel de perçage, taraudage, filetage Uw11912
Manuel de perçage, taraudage, filetage Uw11152

+ http://www.every.fr/tarauds/index.htm


+ http://www.abms.ca/Technique/Filetages_des_boulons.pdf Manuel de perçage, taraudage, filetage Uw1120

+ http://www.abms.ca/Technique/Filetages_pour_tuyaux.pdf Manuel de perçage, taraudage, filetage Uw1119


Angles des filetages ext/int - Angle pour l'inclinaison de la partie active de l'outil pour réaliser un filetage

Angles d'inclinaison des filets normalisés
Manuel de perçage, taraudage, filetage Angle_10




























Dernière édition par Enfield le Jeu 06 Sep 2012, 19:30, édité 11 fois

_________________
@+ Enfield
