dispo de filetage schaublin 70-102,mikron

Bonsoir, afin de réaliser le système de filetage équipant les schaublin70-102 et les mikron T90, je suis à la recherche de plans, photos, schémas cotés etc..............j'ai trouvé des photos sur le net, mais difficile de connaitre les dimensions principales, si vous aviez ce serait cool.
Merci

Salut Chris,

De quel dispositif parle tu?

Celui qui fait du filetage par patronnes? Ou celui avec une came qui viens s'embrayer sur la vis d'un des axes du chariot??

Charles

Celui qui vient, à l'aide d'un cardan, se prendre sur la vis du chariot longitudinal.

je voulais te joindre un plan que j'ai fait pour SV70, il n'est pas terminé et il reste beaucoup de détails à mettre au point , il pourrait peut être t'aider, Mais le hic est que je n'arrive pas à passer mon PDF si tu as la marche à suivre dis le moi, le PDF fait 136Ko et on me dit que c'est trop gros

Re,

Visiblement tu es deja allé voir sur lathe.co.uk..

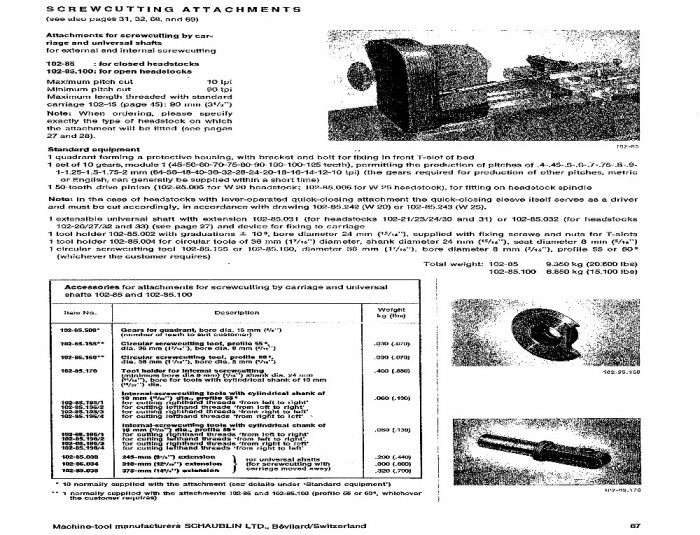

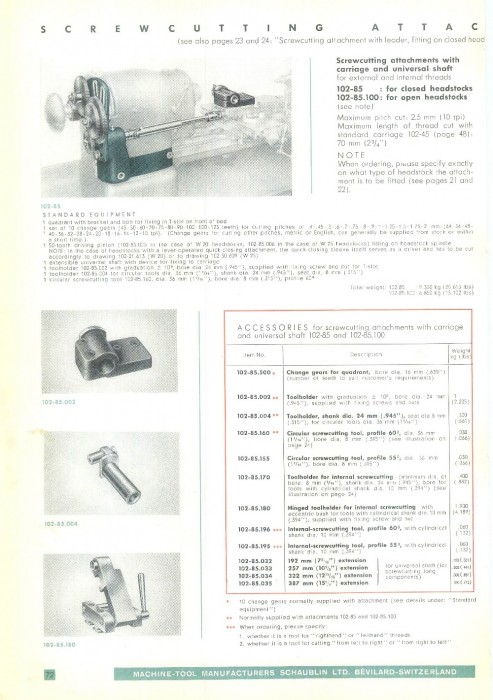

Voila ce que j'ai, je n'ai pas sortie ceux du 70 qui sont similaires et trop petit pour toi..





Charles

chioggia a écrit:je voulais te joindre un plan que j'ai fait pour SV70, il n'est pas terminé et il reste beaucoup de détails à mettre au point , il pourrait peut être t'aider, Mais le hic est que je n'arrive pas à passer mon PDF si tu as la marche à suivre dis le moi, le PDF fait 136Ko et on me dit que c'est trop gros

Cela m'aiderais bien effectivement je te passe mon mail en mp, parce que je ne sais pas non plus comment tu peut mettre ton pdf ici

bonsoir à tous
si vous avez des PDF à mettre en ligne vous pouvez les envoyer à Enfield en Mp, il est en train de travailler à la mise en place d'un espace de stockage pour le partage de docs
Jean-Paul

maintenant que je sais mettre des images voici le dessin
