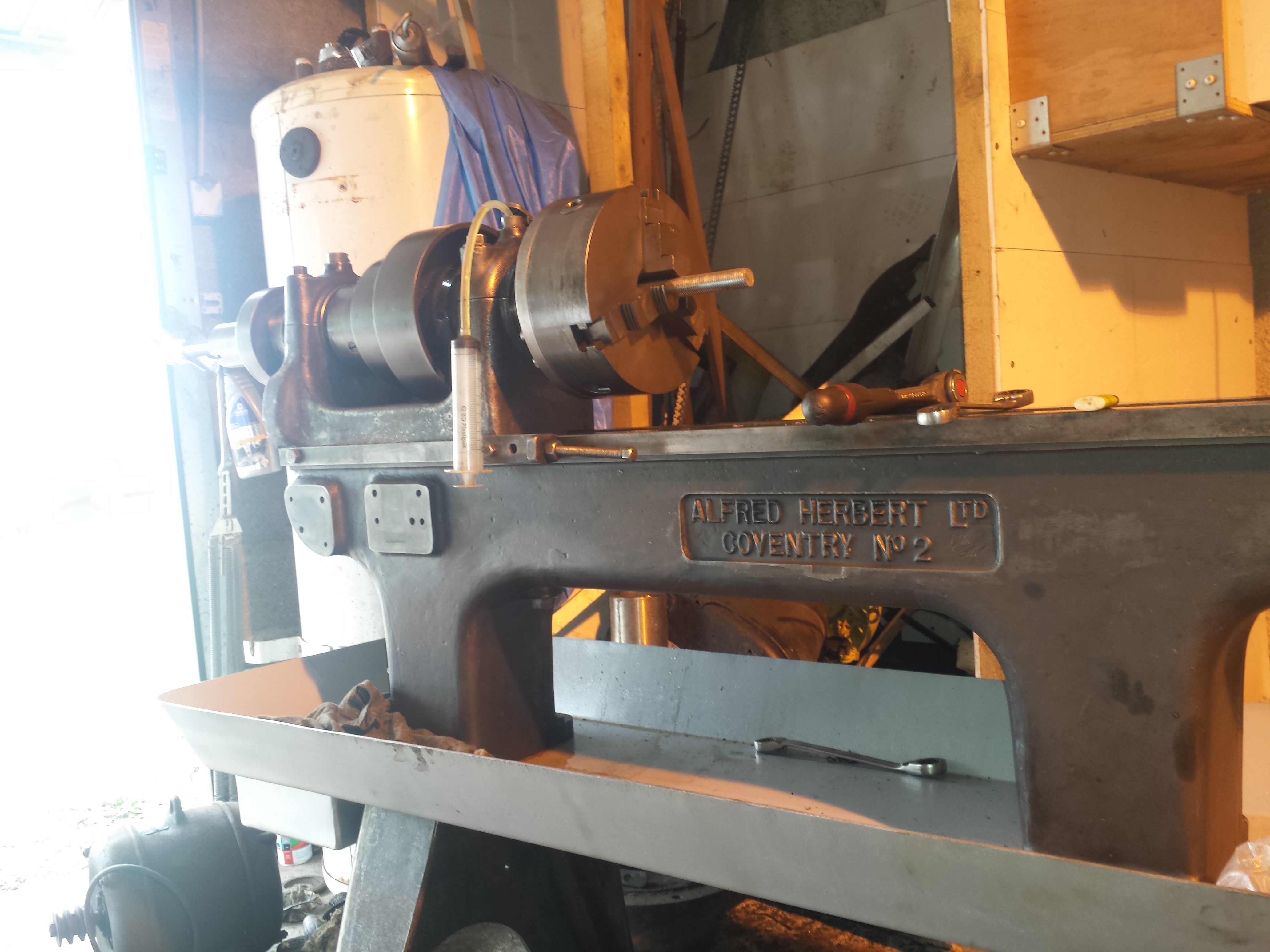

tour herbert no 2

Aller en bas

tour herbert no 2

Message  bellonn1 le Mer 06 Juin 2018, 20:22

bonjour,mon tour avez un point dur a la broche (palier bronze m a t on dit ) en desserrant et en resserrant les 4 vis en croix progressivement le point dur a disparu, est ce que j ai bien fait ou vaut il mieux tout démonter ,nettoyer ce que j ai fait pour tout le reste étant dans mes compétences ,les paliers bronze je ne connait pas ,le réglage est laborieux parait il ? merci

bellonn1
Membre confirmé
Membre confirmé

Messages : 17
Date d'inscription : 05/06/2018

Revenir en haut Aller en bas

Re: tour herbert no 2

Message  bellonn1 le Ven 08 Juin 2018, 14:25



Dernière édition par bellonn1 le Dim 10 Juin 2018, 14:45, édité 1 fois

bellonn1
Membre confirmé
Membre confirmé

Messages : 17
Date d'inscription : 05/06/2018

Revenir en haut Aller en bas

Re: tour herbert no 2

Message  bellonn1 le Sam 09 Juin 2018, 14:55

bonjour , j ai demonter la broche nettoyer les paliers au grain 600 legerement (pour enlever des tache sombre ressemblant a de la crasse ) d apres mes recherche mon tour de 1930 avec paliers en regule ,antimoine ,je ne sais pas pouvait vous m eclairer? ,merci

bellonn1
Membre confirmé
Membre confirmé

Messages : 17
Date d'inscription : 05/06/2018

Revenir en haut Aller en bas

Re: tour herbert no 2

Message  brise-copeaux le Sam 09 Juin 2018, 22:14

Salut,

C'est plutôt à toi de nous éclairer, sans photo de la bête et du problème pas facile de répondre...pour trouver une solution...tous est solutionnable.

@ +

_________________
Chez vous, vous avez l'heure chez nous ont à le temps-------proverbe africain----
avatar
brise-copeaux
Chevronné
Chevronné

Messages : 889
Date d'inscription : 10/07/2010

Revenir en haut Aller en bas

Re: tour herbert no 2

Message  bellonn1 le Dim 10 Juin 2018, 06:01

bonjour , je viens d apprendre pour les photo je suis tres mauvais sur pc faudra m excuser




bellonn1
Membre confirmé
Membre confirmé

Messages : 17
Date d'inscription : 05/06/2018

Revenir en haut Aller en bas

Re: tour herbert no 2

Message  bellonn1 le Dim 10 Juin 2018, 06:31

on peut pas dire mais il savait construire des vrai machines a cette epoque,ce tour a metaux ma mordu Twisted Evil

bellonn1
Membre confirmé
Membre confirmé

Messages : 17
Date d'inscription : 05/06/2018

Revenir en haut Aller en bas

Re: tour herbert no 2

Message  Mjc22160 le Dim 10 Juin 2018, 17:21

Bjr

De quelles vises en croix parles-tu ?   Je pense que Ce sont des paliers en demi coquille régulés, ceux ci sont ajustés pour l'axe (broche) il n'y a généralement pas de réglage....Si il y a du jeu : rectif de la broche, et demi coquille rechargées en régule et ajustées sur la broche ....Car je ne pense pas que la broche soit conique et réglable latéralement (dans l'axe de la broche) pour palier le jeu . Si il y a un ou plusieurs points durs en tournant le mandrin, il faut démonter (surtout en repérant la position de chaque pièces), nettoyer au pétrole sans frotter, inspecter demi coquilles et  broche, ainsi que les supports dans lesquels viennent se positionner les coussinets (demi coquilles)  Attends aussi les avis des autres pour savoir si ils ont le même avis que moi. Sur ce gerne de tour il faut espérer que la broche n'ait pas grippée sur les coussinets et quelle ne soit pas fortement rayée en ayant bouffé le régul ???? Embarassed
Cdlt

Mjc22160
Chevronné
Chevronné

Messages : 884
Date d'inscription : 13/08/2014

Revenir en haut Aller en bas

Re: tour herbert no 2

Message  bellonn1 le Dim 10 Juin 2018, 19:04

salut , j ai démonter les palier non conique la broche pour moi n a rien de légère griffe,les palier en régule (grosse demi coquille couleur laiton avec une épaisseur de 1.5 mm de métal clair assez mou que j ai juste lustrer )entre chaque demi coquille il y a des cale assez fine je les ai remonter comme il était juste nettoyer remonter avec un serrage en croix progressivement , a la main la broche tourne sans point dur ,a 2 main a froid ensuite il tourne a une main mais tourne pas comme sur roulement je pense que c est normal quand pensez vous Crying or Very sad

bellonn1
Membre confirmé
Membre confirmé

Messages : 17
Date d'inscription : 05/06/2018

Revenir en haut Aller en bas

Re: tour herbert no 2

Message  Mjc22160 le Lun 11 Juin 2018, 09:42

Bonjour
....a première vue tout parait normal...: pas de point dur, pas de frottement excessif, reste à caler longitudinalement, et à vérifier les jeux en Y et Z , puis pour finir alignement et hauteur avec l'axe de la poupée mobile . Pour finir bien huilé tes paliers et faire tourner d'abord à petite vitesse huiler, huiler, huiler...puis à grande vitesse pour constater si il n'y a pas une élévation anormale de la température des paliers (encore une fois : huiler, huiler ! ) Si tout est normal, revérifier les jeux ....Te voila partis pour des "années de copeaux" ! Very Happy Very Happy . Il faut, aussi, que tu régles les jeux du trainard, et tout le reste ! scratch mais c'est généralement plus simple ! Rolling Eyes
Cordialement

Mjc22160
Chevronné
Chevronné

Messages : 884
Date d'inscription : 13/08/2014

Revenir en haut Aller en bas

Re: tour herbert no 2

Message  bellonn1 le Lun 11 Juin 2018, 14:20

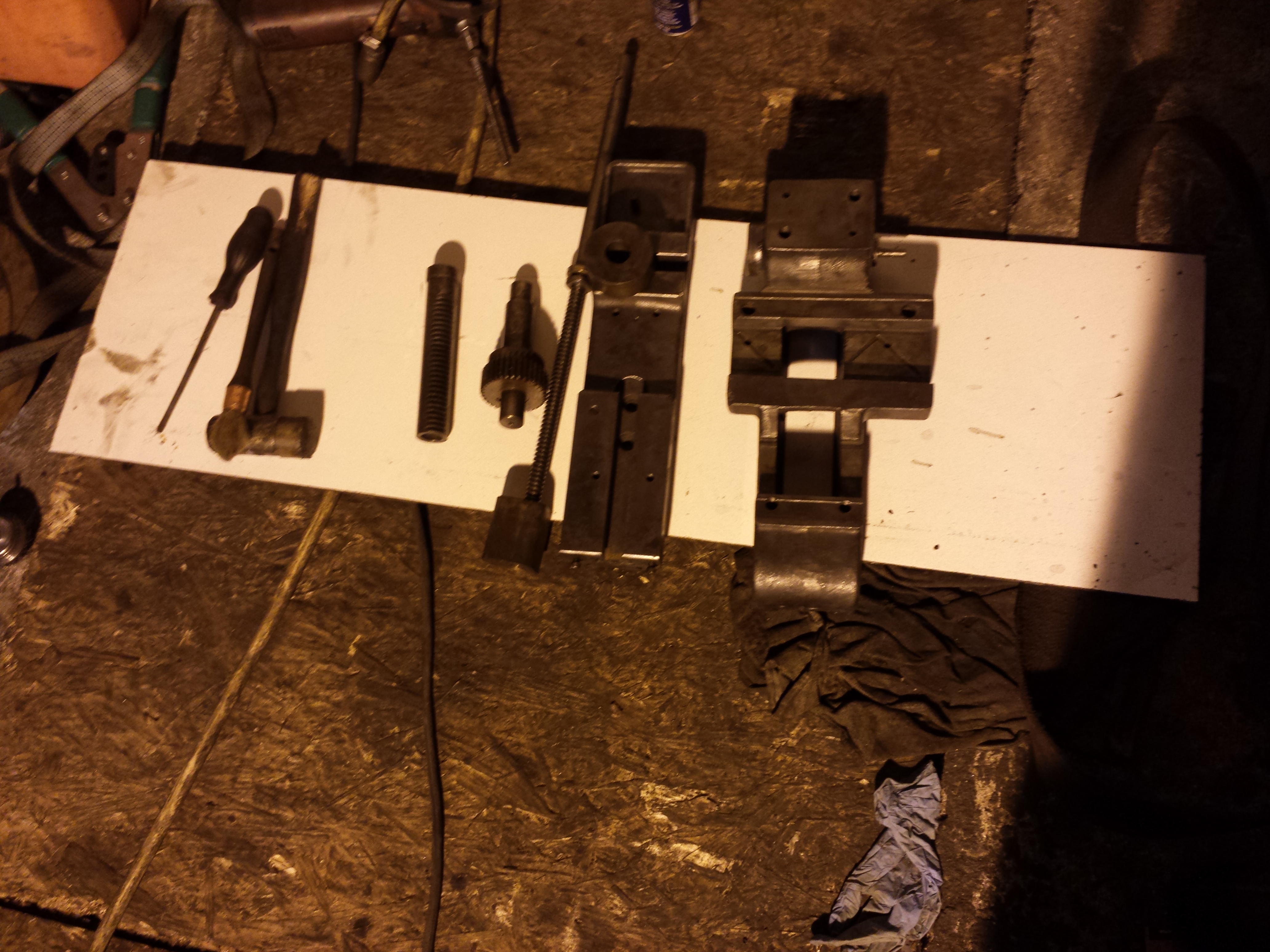

bonjour mjc22160 ,a priori je n ai pas de jeu broche,pour les cales c est bon signe d en avoir (pour moi)? a l arrière il y a un roulement axe z dans la ptite poulie(photo) et a l avant derrière le palier sous la grosse poulie il y a une sorte d énorme écrou serrer a la broche presque plaquè au palier que je n ai pas démonter ayant eu du mal a sortir la broche complète elle coulisse tout juste , j espère n avoir pas trop de fuite d huile au nez de broche quand il tournera si jamais c est pas bon je démonte et je prends des photo , j ai remonter le chariot ,le regler a etait un film porno scratch (lardon en queue de billard) mais au moins il bouge pas d un pet .affaire a suivre

bellonn1
Membre confirmé
Membre confirmé

Messages : 17
Date d'inscription : 05/06/2018

Revenir en haut Aller en bas

Re: tour herbert no 2

Message  bellonn1 le Lun 11 Juin 2018, 14:23




bellonn1
Membre confirmé
Membre confirmé

Messages : 17
Date d'inscription : 05/06/2018

Revenir en haut Aller en bas

Re: tour herbert no 2

Message  bellonn1 le Lun 11 Juin 2018, 14:24


bellonn1
Membre confirmé
Membre confirmé

Messages : 17
Date d'inscription : 05/06/2018

Revenir en haut Aller en bas

Re: tour herbert no 2

Message  Mjc22160 le Lun 11 Juin 2018, 18:47

...Beau boulot que tu as fais là.   Les bagues (bronze ou laiton ? ) sont-elles munies d'encoches pour recevoir une clé à ergot ?
Si oui, ce sont elles qui réglent le jeu axial, à moins que le palier soit conique , .....? dans ce cas il se peut qu'en agissant sur les deux elles réglent à la fois le Y et le jeu de l'axe de la broche ...A voir ...Si c'est cela, c'est emmerdant à régler  (j'ai ce système sur mo,n tour Jenny
Cordialement

Mjc22160
Chevronné
Chevronné

Messages : 884
Date d'inscription : 13/08/2014

Revenir en haut Aller en bas

Re: tour herbert no 2

Message  bellonn1 le Lun 11 Juin 2018, 21:30

merci ,pour les bague je pense que c est du laiton avec un coussinet en regule serrer avec un vis plate dans le support fonte pour l axe z il y a ce gros contre ecrou (photo) que je n ai pas demonter pas vu de jeu

bellonn1
Membre confirmé
Membre confirmé

Messages : 17
Date d'inscription : 05/06/2018

Revenir en haut Aller en bas

Re: tour herbert no 2

Message  brise-copeaux le Lun 11 Juin 2018, 21:33

Salut,

bellonn1 a écrit:a l arrière il y a un roulement axe z dans la ptite poulie(photo)

C'est pas plutôt une butée à billes a l'arrière... Question

bellonn1 a écrit:
 et a l avant derrière le palier sous la grosse poulie il y a une sorte d énorme écrou serrer a la broche presque plaquè au palier que je n ai pas démonter
En principe cet écrou c'est pour régler le jeu axial de la broche tu doit en avoir un autre sur l'arrière pour le réglage du jeu radial...qui se fait contre la butée
bellonn1 a écrit:
ayant eu du mal a sortir la broche complète elle coulisse tout juste  ,  j espère n avoir pas trop de fuite d huile au nez de broche quand il tournera
Tu auras forcement des fuites d'huiles car c'est un graissage à " huile perdue" c'est comme que l'on appel ses paliers, tu devrais mettre des huileurs goute à goute de se genre voir le lien

http://www.graisseur.fr/franc/gout_.php

Sur la photo de la tourelle porte outil, l'outil est trop sorti, pour les prochaines photos, prends les un peu plus loin et ne mets pas ta main devant car c'est pas très visible pour nous.

Aller bon courage.

@ +

_________________
Chez vous, vous avez l'heure chez nous ont à le temps-------proverbe africain----
avatar
brise-copeaux
Chevronné
Chevronné

Messages : 889
Date d'inscription : 10/07/2010

Revenir en haut Aller en bas

Re: tour herbert no 2

Message  bellonn1 le Lun 11 Juin 2018, 21:53

bonsoir brise copeaux c est exacte butee a bille et pardon pour le doigt Embarassed je le ferai pu la photo de loin ne va pas trainer mais j ai un rangement garage a faire avant:omer: merci pour les conseil et la lecture http://www.graisseur.fr/franc/gout_.php
3dok

bellonn1
Membre confirmé
Membre confirmé

Messages : 17
Date d'inscription : 05/06/2018

Revenir en haut Aller en bas

Re: tour herbert no 2

Message  Mjc22160 le Mar 12 Juin 2018, 09:36

Bonjour
Sur le Jenny, c'est aussi une butée à bille circulaire, mais le jeu est rattraper par des écrous à encoches, donc même principe. bON COURAGE POUR LA SUITE.
Cordialement

Mjc22160
Chevronné
Chevronné

Messages : 884
Date d'inscription : 13/08/2014

Revenir en haut Aller en bas
