Demande de Service - un coup de fraise scie

Aller en bas

Demande de Service - un coup de fraise scie  Empty Demande de Service - un coup de fraise scie

Message  Lnx2051 le Sam 25 Sep 2010, 22:12

Bonjour Demande de Service - un coup de fraise scie  2998821839

comme il n'y pas de rubrique Ad hoc , je poste ici Smile

Est ce que kk1 pourrait me donner un coup de fraise scie de 2 mm d'épaisseur dans ce barreau d'A60, selon le plan ci joint ?




La pièce est faite et presque terminée, il ne manque plus que le coup de fraise scie.
Demande de Service - un coup de fraise scie  2010_010
c'est destiné à faire un tirant pour une lame de scie.

Je fais marcher la poste, conditions à négocier bien sur Smile


Merci

cdlt
Ln
Lnx2051
Lnx2051
Passionné
Passionné

Messages : 187
Date d'inscription : 15/09/2010

Revenir en haut Aller en bas

Demande de Service - un coup de fraise scie  Empty Re: Demande de Service - un coup de fraise scie

Message  Lil le Dim 26 Sep 2010, 08:54

Hello Lnx2051 Demande de Service - un coup de fraise scie  2998821839

Pas facile une pénétration de 25 mm avec une fraise-scie de 2 mm d'épaisseur.
La plus petite (3 tailles) que nous ayons pour cette largeur fait 2,5 mm ou encore mieux 3 mm car plus rigide.
Avec une fraise-scie une taille, les cotes, largeur et dérive angulaire, risquent de ne pas être précises (voilage et faux-rond).
Il faut que la fraise soit neuve pour ce genre de travail.


Amitiés

_________________
Demande de Service - un coup de fraise scie  Logo_l10 Je préfère être détestée pour ce que je suis, qu'aimée pour ce que je ne suis pas.
Lil
Lil
Administratrice
Administratrice

Messages : 3059
Date d'inscription : 12/07/2010

Revenir en haut Aller en bas

Demande de Service - un coup de fraise scie  Empty Re: Demande de Service - un coup de fraise scie

Message  Lnx2051 le Dim 26 Sep 2010, 13:26

CouCou Demande de Service - un coup de fraise scie  2998821839


c'est pour glisser une lame de scie alternative.
La lame est épaisse de 1.5 mm, j'ai pris une marge de 2 mm
Je ne suis pas equipé pour faire ça Embarassed

ou il faudrai une autre solution, un coup de tronçonnage avec une meuleuse et un disque fin peut etre , mais il faut un support, pas question de le faire à la main levée car il ne faut pas que la lame soit vrillée par le fait que la rainure soit de travers ...

il y a peut etre d'autres solutions que la fraise scie ... ???


Cdlt
Ln
Lnx2051
Lnx2051
Passionné
Passionné

Messages : 187
Date d'inscription : 15/09/2010

Revenir en haut Aller en bas

Demande de Service - un coup de fraise scie  Empty Re: Demande de Service - un coup de fraise scie

Message  Invité le Dim 26 Sep 2010, 17:15

éléctroérosion à fil ?

Invité
Invité


Revenir en haut Aller en bas

Demande de Service - un coup de fraise scie  Empty Re: Demande de Service - un coup de fraise scie

Message  Lnx2051 le Dim 26 Sep 2010, 20:21

ha bah la je suis encore moins équipé Embarassed

cdlt
Ln
Lnx2051
Lnx2051
Passionné
Passionné

Messages : 187
Date d'inscription : 15/09/2010

Revenir en haut Aller en bas

Demande de Service - un coup de fraise scie  Empty Re: Demande de Service - un coup de fraise scie

Message  Lil le Lun 27 Sep 2010, 07:53

Hello Ln Demande de Service - un coup de fraise scie  2998821839 ,

Comme je te l'ai dit précédemment, je peux te faire un fraisage de 2,5 ou 3 mm si tu le souhaites. Tu n'aurais que les frais de transport.

Sinon, pourquoi ne fais-tu pas comme sur les scies alternatives pro pour la fixation de la lame :
Décaisser la pièce pour placer la lame à l'endroit de la coupe et mettre une vis correspondante en serrage de la lame.
La lame est tendue entre les trous comme sur un porte-lame traditionnel, car si tu la brides sur une fente longue, cela peut la contraindre sans compliance.

Amitiés

_________________
Demande de Service - un coup de fraise scie  Logo_l10 Je préfère être détestée pour ce que je suis, qu'aimée pour ce que je ne suis pas.
Lil
Lil
Administratrice
Administratrice

Messages : 3059
Date d'inscription : 12/07/2010

Revenir en haut Aller en bas

Demande de Service - un coup de fraise scie  Empty Re: Demande de Service - un coup de fraise scie

Message  Lnx2051 le Lun 27 Sep 2010, 18:14

Lu Lil Demande de Service - un coup de fraise scie  2998821839

Pardon, j'avais pas compris ! Embarassed

J'ai fait comme une scie pro oui, fixée sur l'arc, a plat d'un coté, decaissé et tiree par un tirant de l'autre , grosso modo comme ça :
Demande de Service - un coup de fraise scie  Dscn4210

ça reste de la bricole, c'est fait avec un réducteur de motoculteur, un arc, bielle et vilebrequin découpé au laser .... mais du moment que ça coupera ce que je veux Smile

je ferai une photo du truc quand j'aurai l'occasion

MP !


cdlt
Ln
Lnx2051
Lnx2051
Passionné
Passionné

Messages : 187
Date d'inscription : 15/09/2010

Revenir en haut Aller en bas

Demande de Service - un coup de fraise scie  Empty Un coup de main,

Message  Papeteme le Lun 27 Sep 2010, 18:22

Bonjour,

Acceptes la gentille offre de Lil et dans ton passage de 3 mm, compense l'épaisseur de la lame avec un ou deux feuillards.

De cette manière tu auras une découpe précise et un montage sans jeu.

Bonne continuation. Papeteme.

Papeteme
Modérateur
Modérateur

Messages : 622
Date d'inscription : 25/07/2010

Revenir en haut Aller en bas

Demande de Service - un coup de fraise scie  Empty Re: Demande de Service - un coup de fraise scie

Message  Lnx2051 le Lun 27 Sep 2010, 18:29

Oui Papeteme, c'est fait Wink

cdlt
Ln
Lnx2051
Lnx2051
Passionné
Passionné

Messages : 187
Date d'inscription : 15/09/2010

Revenir en haut Aller en bas

Demande de Service - un coup de fraise scie  Empty Re: Demande de Service - un coup de fraise scie

Message  Lil le Sam 02 Oct 2010, 17:18

Hello Ln Demande de Service - un coup de fraise scie  2998821839 ,

La pièce est usinée. Je l'ai cependant très légèrement passée en rectif pour une prise correcte.

Demande de Service - un coup de fraise scie  Porte_10

Je te l'expédie lundi.

Amitiés

_________________
Demande de Service - un coup de fraise scie  Logo_l10 Je préfère être détestée pour ce que je suis, qu'aimée pour ce que je ne suis pas.
Lil
Lil
Administratrice
Administratrice

Messages : 3059
Date d'inscription : 12/07/2010

Revenir en haut Aller en bas

Demande de Service - un coup de fraise scie  Empty Re: Demande de Service - un coup de fraise scie

Message  Lnx2051 le Dim 03 Oct 2010, 17:25

CouCou Lil Demande de Service - un coup de fraise scie  2998821839

Waaaaaaaaaaaaaa, super Smile
ForMiDaBle !

pas eu trop de misère ?

Merci Merci Merci bounce bounce bounce bounce

Amicalement.
Ln
Lnx2051
Lnx2051
Passionné
Passionné

Messages : 187
Date d'inscription : 15/09/2010

Revenir en haut Aller en bas

Demande de Service - un coup de fraise scie  Empty Re: Demande de Service - un coup de fraise scie

Message  Lnx2051 le Dim 03 Oct 2010, 20:16

Fatigué de m'emm***** avec la disqueuse, j'étais tombé sur le site de GeGe ( chaudlefer.fr ) qui avait fait une scie plutôt sympathique et ça m'a donné envie Smile ... alors ... à la recup....

la pièce Faite par Lil ira ici :
c'est un tirant pour tendre une lame de scie
Demande de Service - un coup de fraise scie  P0310110


Une vue plus grande :
Archet découpé au laser, acier de 20mm d'épaisseur
Patins THK de 25mm

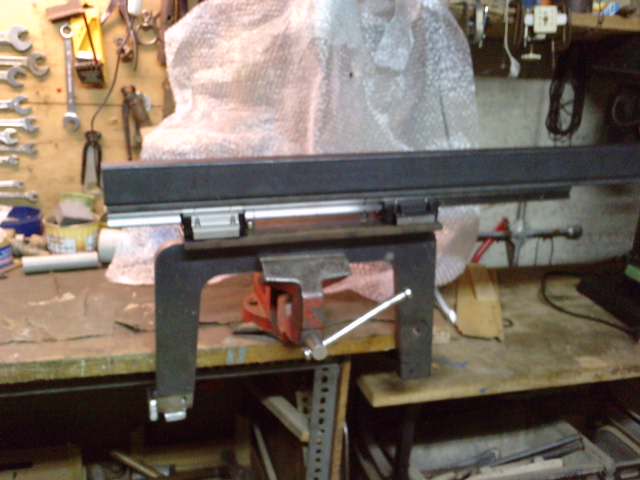

Demande de Service - un coup de fraise scie  P0310112

Demande de Service - un coup de fraise scie  P0310113

Rails THK, 2 x 350mm
Demande de Service - un coup de fraise scie  P0310114


La manivelle, acier de 10 mm decoupée au laser, 3 perçages pour 3 réglages de courses ( 220, 150 et 100mm )
Demande de Service - un coup de fraise scie  P0310115

La bielle, acier de 20mm, montée sur roulements
Demande de Service - un coup de fraise scie  P0310116

Réducteur à chaine récupéré sur un vieux motoculteur
Demande de Service - un coup de fraise scie  P0310117


Il y a encore pas mal de travail à faire dessus et des idées à trouver, je fait ça pour me détendre, et ça n'avance que quelques heures par week-end, et pas tous les week-end non plus ... Smile


cdlt
Ln
Lnx2051
Lnx2051
Passionné
Passionné

Messages : 187
Date d'inscription : 15/09/2010

Revenir en haut Aller en bas

Demande de Service - un coup de fraise scie  Empty Re: Demande de Service - un coup de fraise scie

Message  charly 57 le Lun 04 Oct 2010, 22:23

Bonsoir

Voilà un projet en trés bonne voie. Super
Protègeras tu la glissière et les patins pour qu'ils ne prennent pas de poussière ou de copeaux, à moins que tu ne mettes un feutre (ou lame de caoutchouc) pour "racler" le rail de chaque côté de chaque patin ?
Sur ton projet, je trouve super l'archer qui permet de couper des pièces trés hautes. Bravo

Cordialement

charly 57
charly 57
Chevronné
Chevronné

Messages : 441
Date d'inscription : 30/09/2010

Revenir en haut Aller en bas

Demande de Service - un coup de fraise scie  Empty Re: Demande de Service - un coup de fraise scie

Message  Lnx2051 le Lun 04 Oct 2010, 23:23

Bonjour Charly,

et oui, il va falloir protéger les patins qui sont la tête en bas d'ailleurs .... par un soufflet, quelque chose du genre, c'est à réfléchir.
La course Maxi n'est que de 220mm, on devrait pouvoir trouver quelque chose d'adéquat, il faut juste trouver quoi Smile

les photos sont un peu pourries, c'est fait avec un téléphone ... Embarassed


cdlt
Ln
Lnx2051
Lnx2051
Passionné
Passionné

Messages : 187
Date d'inscription : 15/09/2010

Revenir en haut Aller en bas

Demande de Service - un coup de fraise scie  Empty Re: Demande de Service - un coup de fraise scie

Message  Daniel G le Mar 05 Oct 2010, 20:33

Bonsoir Lnx

Super bricolage. Mais j'ai peur que le guidage par patins soient
un peu juste en rigidité à l'attaque du sciage.
Enfin de toute façon, il faut continuer. Demande de Service - un coup de fraise scie  289853

A suivre avec intérêt
Daniel

Daniel G
Passionné
Passionné

Messages : 290
Date d'inscription : 10/07/2010

Revenir en haut Aller en bas

Demande de Service - un coup de fraise scie  Empty Re: Demande de Service - un coup de fraise scie

Message  Lnx2051 le Mar 05 Oct 2010, 21:06

Soir,

La bielle joue aussi le rôle de tenir l'archet en plus de donner le mouvement de sciage, ce qui en fait un système bien guidé. Smile
Les rails ne travaillent qu'en charge verticale, très peu en transversal.

cdlt
Ln
Lnx2051
Lnx2051
Passionné
Passionné

Messages : 187
Date d'inscription : 15/09/2010

Revenir en haut Aller en bas

Demande de Service - un coup de fraise scie  Empty Re: Demande de Service - un coup de fraise scie

Message  Daniel G le Mer 06 Oct 2010, 00:23


Re


Bien, je te le souhaite, mais je ne mettrai pas un "billet". Wink

Et si cela ne te convient pas, tu auras toujours le temps de faire
une modif.

Daniel

Daniel G
Passionné
Passionné

Messages : 290
Date d'inscription : 10/07/2010

Revenir en haut Aller en bas

Demande de Service - un coup de fraise scie  Empty Re: Demande de Service - un coup de fraise scie

Message  Lnx2051 le Mer 06 Oct 2010, 08:59

bonjour,

Voila la scie de GeGe, sur le meme principe, et ça scie plutôt bien Smile

Demande de Service - un coup de fraise scie  Martea10

Cdlt
Ln
Lnx2051
Lnx2051
Passionné
Passionné

Messages : 187
Date d'inscription : 15/09/2010

Revenir en haut Aller en bas

Demande de Service - un coup de fraise scie  Empty Re: Demande de Service - un coup de fraise scie

Message  Daniel G le Mer 06 Oct 2010, 10:02



Bonjour Ln

Je n'ai rien contre le principe, c'est le guidage avec les patins à billes
qui m'inquiète, mais bon, j'ai peut- être tord.

Bonne journée
Daniel

Daniel G
Passionné
Passionné

Messages : 290
Date d'inscription : 10/07/2010

Revenir en haut Aller en bas

Demande de Service - un coup de fraise scie  Empty Re: Demande de Service - un coup de fraise scie

Message  Lnx2051 le Mer 06 Oct 2010, 10:29

Ho tu crois ?

Ce sont des rails de 25mm,
31,5 KN de charge Dynamique, ça fait déja tres gros Smile

ça m'inquiète pas, vu le guidage qu'a fit chaud le fer, ça devrait aller, et il a réussit a couper un rail type Sncf avec sa machine .

on verra bien Wink
Lnx2051
Lnx2051
Passionné
Passionné

Messages : 187
Date d'inscription : 15/09/2010

Revenir en haut Aller en bas

Demande de Service - un coup de fraise scie  Empty Re: Demande de Service - un coup de fraise scie

Message  Lnx2051 le Mar 26 Oct 2010, 22:29

Demande de Service - un coup de fraise scie  2998821839

et Hop, la jolie pièce fraisée par Lil en situation ... Nickel ! Demande de Service - un coup de fraise scie  431767



Cdlt
Ln
Lnx2051
Lnx2051
Passionné
Passionné

Messages : 187
Date d'inscription : 15/09/2010

Revenir en haut Aller en bas

Demande de Service - un coup de fraise scie  Empty Re: Demande de Service - un coup de fraise scie
