Fraiseuse italienne SAIMP [FO1]

Voir le sujet précédent Voir le sujet suivant Aller en bas

Fraiseuse italienne SAIMP [FO1]

Message  renaudr le Mar 26 Jan 2016, 17:55

Bonjour à tous,
Je cherche à savoir si on peut trouver des pièces pour une FO1 SAIMP. On m'en propose une mais il manque plusieurs pièces du transversal dont la vis.
Merci d'avance pour toute info.
Renaud

renaudr
Membre confirmé
Membre confirmé

Messages : 23
Date d'inscription : 15/01/2016

http://tricyclecaristes.forumr.net/t1032-le-sandford-de-mon-pere

Revenir en haut Aller en bas

Re: Fraiseuse italienne SAIMP [FO1]

Message  renaudr le Ven 29 Jan 2016, 18:01

Pour vous allécher un peu voici une photo d'une FU1 qui est presque identique:



Il manque à celle que j'ai trouvé la vis du transversal avec sa manivelle et le palier. Le pignon est dedans par contre.

renaudr
Membre confirmé
Membre confirmé

Messages : 23
Date d'inscription : 15/01/2016

http://tricyclecaristes.forumr.net/t1032-le-sandford-de-mon-pere

Revenir en haut Aller en bas

Re: Fraiseuse italienne SAIMP [FO1]

Message  renaudr le Mar 02 Fév 2016, 20:24

Ça ne vous inspire pas beaucoup on dirait!
Je suis allé voir cette machine que je vais acheter malgré cette vis qui a bien disparu avec son palier et le vernier.
Il me manquera donc la vis du transversal ici en haut avec son palier, le vernier et la manivelle:

Mon tour permet les filetages jusqu'à 7. Avec de l'aide ici je devrais être capable d'usiner une vis de 25 au pas de 5 je suppose! Adapter un vernier et une manivelle aussi.
Renaud

renaudr
Membre confirmé
Membre confirmé

Messages : 23
Date d'inscription : 15/01/2016

http://tricyclecaristes.forumr.net/t1032-le-sandford-de-mon-pere

Revenir en haut Aller en bas

Re: Fraiseuse italienne SAIMP [FO1]

Message  renaudr le Dim 07 Fév 2016, 18:41

Bonjour à tous,
J'ai un peu avancé. Je peux confirmer qu'il me manque les pièces en rose:



La vis (25 pas de 5, à confirmer), le pignon et son crabotage, le palier et ses roulements coniques, le vernier, le volant. Et également la manivelle du Z en dessous.
Pour l'instant je n'ai pas les caractéristiques du pignon, module et nombre de dents. Le diamètre primitif est d'environ 66 et il faudra compter sur celui que l'on voit là:



qui est en-dessous sur le plan (sur l'arbre cannelé) et qui est l'entraîneur en auto de la vis (rapport 1/1). Je dirais module 2?
J'espère être clair? scratch

Je pense que le pignon se trouve en ébauche. Pour la vis je n'ai trouvé en neuf que du trapézoïdal. En occasion on peut sans doute trouver une vis de récup? Et un vernier?

Merci pour tous tuyaux. C'est un gros défi pour moi de refaire cela mais j'ai décidé de sauver cette machine de la casse.
Amitiés,
Renaud

renaudr
Membre confirmé
Membre confirmé

Messages : 23
Date d'inscription : 15/01/2016

http://tricyclecaristes.forumr.net/t1032-le-sandford-de-mon-pere

Revenir en haut Aller en bas

Re: Fraiseuse italienne SAIMP [FO1]

Message  Enfield le Lun 08 Fév 2016, 07:47

renaudr a écrit:
bonjour

petite question, ce plan vient de la doc du forum ou c'est une autre ? (si oui je suis preneur d'une copie ...)

http://passion-usinages.forumgratuit.org/t5163-saimp-fu-1#34234

_________________
@+ Enfield

Enfield
Administrateur
Administrateur

Messages : 2497
Date d'inscription : 02/11/2010

Revenir en haut Aller en bas

Re: Fraiseuse italienne SAIMP [FO1]

Message  renaudr le Lun 08 Fév 2016, 09:20

Bonjour,
Oui, il s'agit bien de la doc du forum et je t'en remercie. Je l'ai également trouvée sur le site "MECCANICA e DINTORNI" mais coupée en 5. C'est le même scan.
Je cherche celle de la FO1 mais pour l'instant rien. Si je la trouve je te mets en copie.
Je cherche mes pièces en Italie également.
Si tu as des marchands d'occasion je suis preneur.
Une vis de chariot de tour en 25 pas de 5 m'irait aussi.
Amitiés,
Renaud

renaudr
Membre confirmé
Membre confirmé

Messages : 23
Date d'inscription : 15/01/2016

http://tricyclecaristes.forumr.net/t1032-le-sandford-de-mon-pere

Revenir en haut Aller en bas

Re: Fraiseuse italienne SAIMP [FO1]

Message  renaudr le Jeu 03 Mar 2016, 18:12

Bonjour à tous,
Je vais chercher la fraiseuse demain.
Je vous tiens au courant.
Je cherche toujours la doc.
Renaud

renaudr
Membre confirmé
Membre confirmé

Messages : 23
Date d'inscription : 15/01/2016

http://tricyclecaristes.forumr.net/t1032-le-sandford-de-mon-pere

Revenir en haut Aller en bas

Re: Fraiseuse italienne SAIMP [FO1]

Message  Okapi le Sam 05 Mar 2016, 14:48

Ce sera beaucoup plus simple d'acheter la vis, et moins onéreux, en tous les cas c'est un projet déjà assez ambitieux, pour avoir déjà dépanné quelques membres du forum avec la réalisation de pièces manquantes, là on est déjà dans du sérieux où il ne faudra pas compter son temps.
Le pignon ne sera pas cher, pour le roulement on trouve des fournisseurs très sérieux sur Ebay, notamment en GB qui sont nettement moins chers que sur le continent assez bizarrement, et il faudra lancer la chasse aux chutes de métal.
En tous cas je suivrai avec beaucoup d'intérêt ce travail, c'est le genre de choses que je ne pourrais pas faire pour moi en plus, rentabiliser cela n'est pas possible pour un indépendant, mais par un passionné c'est tout autre chose

Okapi
Chevronné
Chevronné

Messages : 691
Date d'inscription : 26/08/2013

Revenir en haut Aller en bas

Re: Fraiseuse italienne SAIMP [FO1]

Message  renaudr le Sam 05 Mar 2016, 19:14

Bonjour à tous,
Comme convenu voici un petit compte-rendu du voyage de la FO1.

Chargement sur le camion:



Voyage sans histoire sous les giboulées de grêle. Et à l'arrivée:



Un petit coup de manuscopic et la voilà à l'intérieur pour la nuit, juste derrière la porte:



Aujourd'hui elle est posée à sa place sur deux U de 120:




Elle n'est pas calée pour l'instant. Je le ferai après restauration.

Voici le kit surprise d'accompagnement:







Et l'ancien équipement électrique:



Elle est équipée d'un ensemble neuf aux normes qui n'a jamais servi.

Comme vous le voyez il va falloir se remonter les manches. Je compte sur votre aide morale!
Je remercie Jean qui me l'a trouvée, Messieurs Thomas père et fils pour me l'avoir vendue à un prix très sympathique, Christian pour le coup de main du transport, l'entreprise Colin pour le Manuscopic, Georges pour le coup de transpalette et le soutien.
Amitiés,
Renaud

renaudr
Membre confirmé
Membre confirmé

Messages : 23
Date d'inscription : 15/01/2016

http://tricyclecaristes.forumr.net/t1032-le-sandford-de-mon-pere

Revenir en haut Aller en bas

Re: Fraiseuse italienne SAIMP [FO1]

Message  renaudr le Dim 06 Mar 2016, 12:36

Okapi a écrit:Ce sera beaucoup plus simple d'acheter la vis, et moins onéreux, en tous les cas c'est un projet déjà assez ambitieux, pour avoir déjà dépanné quelques membres du forum avec la réalisation de pièces manquantes, là on est déjà dans du sérieux où il ne faudra pas compter son temps.
Le pignon ne sera pas cher, pour le roulement on trouve des fournisseurs très sérieux sur Ebay, notamment en GB qui sont nettement moins chers que sur le continent assez bizarrement, et il faudra lancer la chasse aux chutes de métal.
En tous cas je suivrai avec beaucoup d'intérêt ce travail, c'est le genre de choses que je ne pourrais pas faire pour moi en plus, rentabiliser cela n'est pas possible pour un indépendant, mais par un passionné c'est tout autre chose

Bonjour Okapi,
Merci de ton commentaire que je n'ai que survolé hier, la journée étant bien remplie! Le défi d'usiner cette vis me plait bien mais, bien sûr, ce serait plus simple de l'acheter. Dans ce cas il faudrait que je trouve une ébauche avec 200 mm non usinés pour les paliers à faire etc. A ma surprise c'est un filet trapézoïdal et non carré. Diamètre 19 intérieur de la noix, pas de 6. Diamètre extérieur ?
Le projet est en effet ambitieux, surtout pour moi qui ne suis qu'un amateur en usinage. Bien entendu mon temps ne me coûte rien.
Le pignon en ébauche (34 dents) coûte 6,64€ chez TriDistribution.
Pour les roulements je me fournis localement. J'ai des FAG de qualité à très bon prix ici chez DIO (29).
Amitiés,
Renaud

renaudr
Membre confirmé
Membre confirmé

Messages : 23
Date d'inscription : 15/01/2016

http://tricyclecaristes.forumr.net/t1032-le-sandford-de-mon-pere

Revenir en haut Aller en bas

Re: Fraiseuse italienne SAIMP [FO1]

Message  Okapi le Dim 06 Mar 2016, 14:06

En fait, un filet trapézoïdal est un simple filet carré dans lequel on passe ensuite un outil à 30°, cela n'a pas une grande influence sur ce genre de pièces, si tu as déjà fait du filetage au tout et est équipé pour l'affûtage(là il faut être précis), tu verras que c'est surtout long parce que tu attends à côté entre chaque passe, c'est pour cela que j'ai construit mon appareil à retrait automatique et appris à mon épouse comment s'en servir… Smile

Okapi
Chevronné
Chevronné

Messages : 691
Date d'inscription : 26/08/2013

Revenir en haut Aller en bas

Re: Fraiseuse italienne SAIMP [FO1]

Message  renaudr le Mar 05 Avr 2016, 20:41

Un peu de nouvelles!
Comme la table est démontée il faudra bien la remonter, et c'est pratique de toutes façons, j'ai donc décidé de poser un IPE au dessus:



Quelques ferrures mécano-soudées:

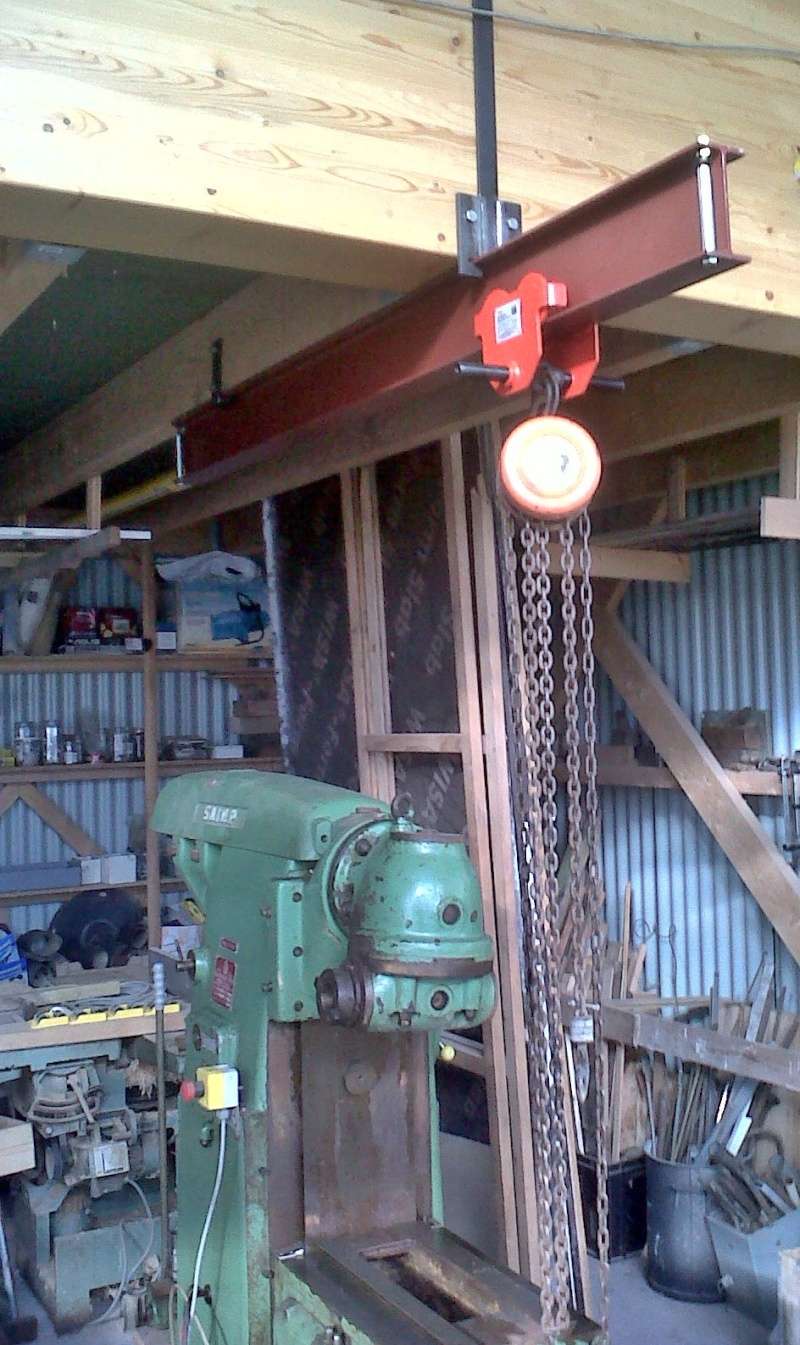

Un coup de peinture et quelques perçages et le voilà en place avec un petit chariot et le palan:



A part ça j'ai commencé à enlever la rouille qui est bien très superficielle.
Un ami usineur m'a très gentiment proposé une vis de 30/6 pour le mouvement Y.
J'ai trouvé au Pays-Bas un fournisseur pour les écrous de 30/6 bronze des noix X et Y à 107 € les deux port compris.
Ça avance!
Amitiés,
Renaud

renaudr
Membre confirmé
Membre confirmé

Messages : 23
Date d'inscription : 15/01/2016

http://tricyclecaristes.forumr.net/t1032-le-sandford-de-mon-pere

Revenir en haut Aller en bas

Re: Fraiseuse italienne SAIMP [FO1]

Message  renaudr le Mar 23 Aoû 2016, 08:43

Merci à ceux qui se sont intéressés à ma FO1.
Je reprends la restauration ICI.
Amitiés à tous.
Renaud

renaudr
Membre confirmé
Membre confirmé

Messages : 23
Date d'inscription : 15/01/2016

http://tricyclecaristes.forumr.net/t1032-le-sandford-de-mon-pere

Revenir en haut Aller en bas

Re: Fraiseuse italienne SAIMP [FO1]
