Tour TG 500

2 participants

Aller en bas

Tour TG 500 Empty Tour TG 500

Message  eaionin Ven 01 Mai 2015, 14:58

Je viens récemment acheté un petit tour de bureau , aucune marque visible. Après beaucoup de recherches, je suis venu à la conclusion qu'il est fabriqué dans le Pays Basque, pour l'entreprise TG (ateliers de Guernica)
Il est basé sur le modèle bien connu Atlas 10.
Il dispose de 500 mm entre les points.  n'a pas de système Norton, mais si une rotation des investisseurs.
Il est venu à mes mains avec de nombreux pignons (je ne sais pas si elles sont toutes), support intermédiaire (en Espagnol je vais appeler "luneta", je connais pas le terme utilisé en français, puisque le traducteur me dit fenêtre, et il est sûr de ne pas), le contrepoint et un jolie moteur électrique avec plus d'années que moi.
Étant basé dans le tour Atlas, je téléchargé le manuel de cela, mais pas exactement semblables. La base est pas plat, mais prismatique, et le système lyre est différent, parce que la mienne est linéaire, donc ne me servent pas les tables du modèle original. Un compagnon du forum espagnol m'a donné une copie de sa table, mais cela est très abîmée et difficile à lire.
Quelqu'un sait à ce sujet ou pourrait me donner toute autre information à ce sujet. Je suppose que certains vont à l'exportation, et par la proximité, de se retrouver sur la France, afin que vous puissiez le faire connaître à vous. Je vous montre quelques photos de ma petite gâterie.

Ici, une vue de l'appareil dans le coffre d'une voiture. Il a équipé complet, sans avoir à faire baisser les sièges.

Tour TG 500 IMG_20150330_141412

Une vue de la lire, avant de commencer à nettoyer

Tour TG 500 IMG_20150407_164414

Le sommet de la lire, plat de trois griffes, serres jeu tourne et pignons

Tour TG 500 IMG_20150407_184441

Une vue de l'assemblage

Tour TG 500 IMG_20150407_184331

Détail de la tête avec une plat TMG 130. L'arbre principal est paliers bronze, mais pas effilée, mais les jeux.

Tour TG 500 IMG_20150407_184344

Le système de poulie pour des vitesses variables

Tour TG 500 IMG_20150407_184405

Tour TG 500 IMG_20150407_184420

Luneta, avec des surfaces de contact en bronze

Tour TG 500 IMG_20150407_184426

Contrepoint, avec bouton pour la lubrification de point fixe

Tour TG 500 IMG_20150407_184434

Un détail de (delantal) ignoro su nombre en francais , avec le droit comptable

Tour TG 500 IMG_20150407_184531

et les détails de la comptabilité  (cuentahilos)

Tour TG 500 IMG_20150407_184516

Tour TG 500 IMG_20150407_184522

Une bonne photo à vol d'oiseau

Tour TG 500 IMG_20150407_184710

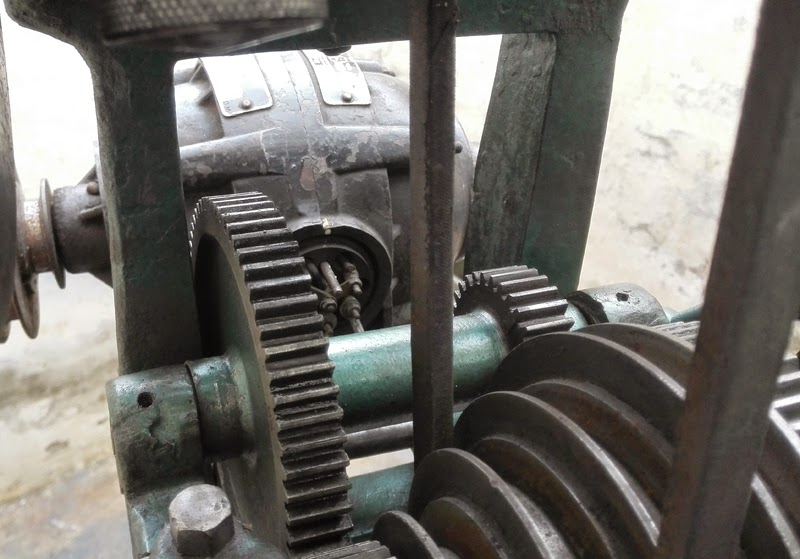

Détails de la réductrice

Tour TG 500 IMG_20150407_184916

Tour TG 500 IMG_20150407_184907

Tour TG 500 IMG_20150407_185208

Une vue arrière. La position du moteur n' est pas correct. Cette placé de telle sorte que pour la photo

Tour TG 500 IMG_20150407_184559

Un couple de photos du moteur d'origine. Je l'aime tout simplement

Tour TG 500 IMG_20150407_184604

Tour TG 500 IMG_20150407_184722

et le système de rotation en sens inverse

Tour TG 500 IMG_20150407_185802

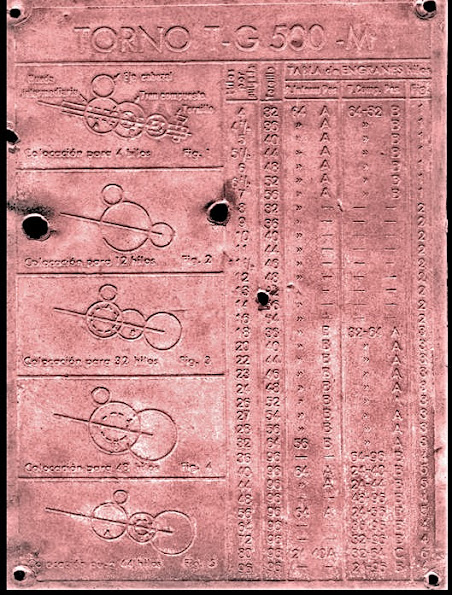

une photo de la plaque d'enfiler, vous pouvez à peine lire. Ce ne sont pas venus avec le tour, il m'a fourni un ami

Tour TG 500 Placa

C'est tout pour le moment. Toute information susceptible d'aider le lancement de mon nouveau jouet serait appréciée.


salutations

eaionin
Nouveau
Nouveau

Messages : 3
Date d'inscription : 01/05/2015

Revenir en haut Aller en bas

Tour TG 500 Empty Re: Tour TG 500

Message  Topmicro Ven 01 Mai 2015, 15:44

Bonjour eaïonin,
Bienvenue sur Passion-usinages, ce tour que tu as trouvé est sympa, bien qu'ancien et avec apparemment beaucoup d'usage , il semble bien complet, nul doute qu'après une restauration soignée tu pourras avoir de bons moments, à la condition d'enlever, sur ta photo n° 5 la clé qui trône sur le mandrin....car même si rien ne fonctionne actuellement ON NE DOIT JAMAIS VOIR CELA c'est une habitude à prendre pour espérer vivre longtemps.
En tout cas de belles heures en perspective.
Cordialement

_________________
Un être intelligent peut remédier à tous les manques, excepté le manque d'expérience. METTERNICH

Topmicro
Passionné
Passionné

Messages : 57
Date d'inscription : 11/02/2012

Revenir en haut Aller en bas

Tour TG 500 Empty Tour TG 500

Message  eaionin Ven 01 Mai 2015, 16:05

Merci pour votre réponse Topmicro
En effet, je l'espère pour passer un bon temps à régler la machine, puis l'utiliser encore mieux.
Quant aux conseils sur la photo  numéro 5, ne vous inquiétez pas. La machine manquait de connexion électrique. Comme vous pouvez le voir dans le reste des photos, le moteur ne sera même pas eu le fil, il est donc pas un accident possible. Je mets la clé en place, juste pour la photo. Dans toutes les machines  je suis littéralement le conseil de ne jamais laisser la clé exactement en place.

salutations

eaionin
Nouveau
Nouveau

Messages : 3
Date d'inscription : 01/05/2015

Revenir en haut Aller en bas
