Production d’un mécanisme d’horloge, les platines et le rouage Empty Production d’un mécanisme d’horloge, les platines et le rouage

Message  lapenduledargent le Dim 30 Mar 2014, 14:55

Je vous présente aujourd'hui deux étapes importantes :

- la fabrication des platines;
- l'implantation du rouage.


1/ Fabrication de l'outillage


J'ai commencé par réaliser un calibre de perçage et un outillage pour le montage des platines sur la fraiseuse numérique.

Production d’un mécanisme d’horloge, les platines et le rouage Platine0

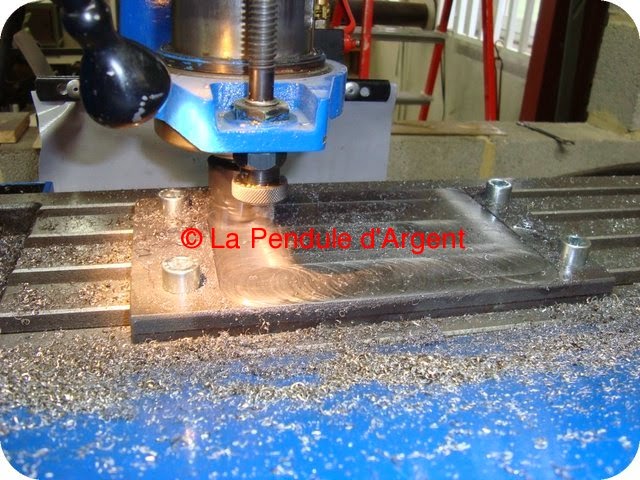

Fraisage de l'outillage

2/ La fabrication des platines

Le C100 est un mécanisme conçu pour durer, les platines sont découpées dans du laiton d'une épaisseur de 3mm.

La plaque de laiton est fixée sur le calibre pourvu de canons de perçage.
Ensuite, sur une perceuse à colonne, je réalise les trous de centrage.

La future platine est montée sur la fraiseuse numérique F30, sur un outillage spécialement conçu. Cet outillage possède des goupilles de centrage qui vont servir pour le positionnement de la tôle.

L'usinage peut alors commencer...



Production d’un mécanisme d’horloge, les platines et le rouage Platine1
Photo de l'outillage et de la tôle de laiton de 3mm

Production d’un mécanisme d’horloge, les platines et le rouage Platine2
Montage de la tôle sur le calibre

Production d’un mécanisme d’horloge, les platines et le rouage Platine3
Perçage de la tôle

Production d’un mécanisme d’horloge, les platines et le rouage Platine4
Montage de la tôle sur la fraiseuse numérique

Production d’un mécanisme d’horloge, les platines et le rouage Platine5
Fraisage de la platine


2/ L’implantation du rouage

Les platines avant et arrière sont montées ensemble sur l'outillage.
La machine numérique peut alors commencer l’implantation du rouage.

Un forêt à centrer est utilisé en premier. Vient ensuite la succession de perçages suivant le diamètre des pivots, des taraudages, etc.

Lorsque les usinages des platines sont terminés, je peux commencer le premier montage des mécanismes.

Production d’un mécanisme d’horloge, les platines et le rouage Platine7
Quelques platines découpées

Production d’un mécanisme d’horloge, les platines et le rouage Platine6
Montage des platines avant et arrière sur la F30

Production d’un mécanisme d’horloge, les platines et le rouage Platine8
Centrage de l'outillage sur la fraiseuse

Production d’un mécanisme d’horloge, les platines et le rouage Platine9
Perçages avec un forêt à centrer

Production d’un mécanisme d’horloge, les platines et le rouage Platine10

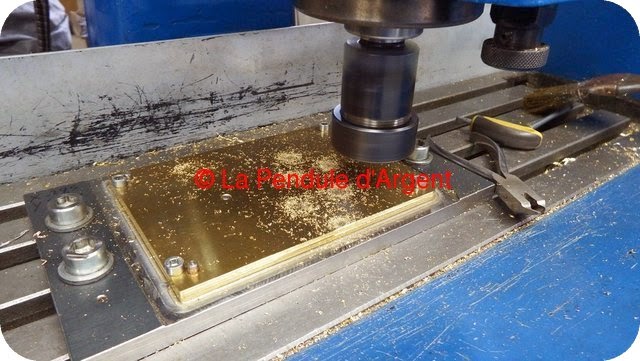

Perçages aux diamètres des pivots

Production d’un mécanisme d’horloge, les platines et le rouage Platine11
Taraudages des platines avec une tête à tarauder

Production d’un mécanisme d’horloge, les platines et le rouage Platine12

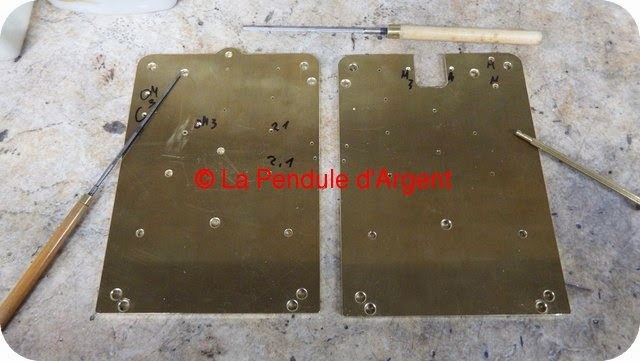

Les platines terminées

Production d’un mécanisme d’horloge, les platines et le rouage Platine13
Début du montage du C100

Production d’un mécanisme d’horloge, les platines et le rouage Platine14
Photo de détail du rouage

Production d’un mécanisme d’horloge, les platines et le rouage Platine15
Autre vue du C100

Production d’un mécanisme d’horloge, les platines et le rouage Platine16
Le C100 en version standard double cloches


Et pour vous faire saliver en attendant mon prochain article ...

Production d’un mécanisme d’horloge, les platines et le rouage Echappement+00
Sur la fabrication de l'échappement, une photo avec l'ancre en place !


Retrouvez l'ensemble des posts sur mon blog : http://lapenduledargent.blogspot.be/
Vous pouvez commander votre C100 en prévente ici : http://lapenduledargent.be/pre-vente

A bientôt,

Pierre Deswysen
Artisan-horloger
