Perceuse Adam type ME 13 G

Message  remaus le Sam 27 Avr 2013, 11:06

Bonjour à tous,
Je viens d'achetter une perceuse Adam ME 13 G malheureusement le circuit électrique a subit pas mal de transformations au fur et à mesure des pannes certains emplacements de boutons de commande sont absents d'autres désactivés (arrêt d'urgence) vu que la machine est en bon état mécanique je voudrai la remettre dans son état d'origine du point de vue électrique......

Si l'un d'entre vous avait la documentation d'origine ou pouvait me faire parvenir une photgraphie commentée des différents boutons de commande çe serait sympa, d'avance merci.

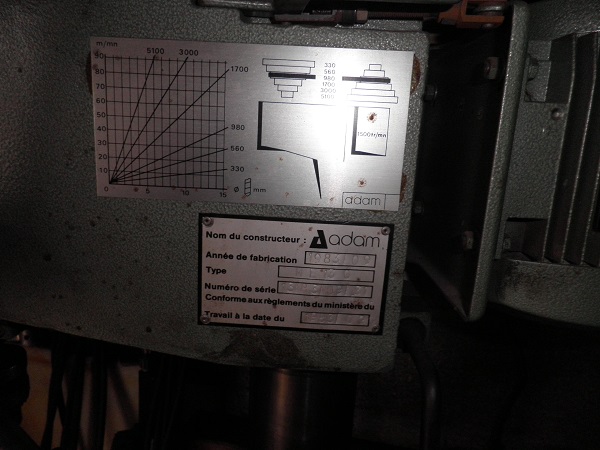

Cette machine est en CM1 sa plage de vitesses de 330 à 5100 t/mn puissance moteur 0.37 Kw ......

Merci d'avance, cordialement.
Michel



remaus
Passionné
Passionné

Messages : 143
Date d'inscription : 25/10/2011

Revenir en haut Aller en bas

Re: Perceuse Adam type ME 13 G

Message  remaus le Sam 27 Avr 2013, 11:11

Re bonjour,
je viens de voir que j'ai envoyé deux fois la même photo donc j'essaie de corriger, désolé....


remaus
Passionné
Passionné

Messages : 143
Date d'inscription : 25/10/2011

Revenir en haut Aller en bas

Re: Perceuse Adam type ME 13 G

Message  Calamentran le Sam 27 Avr 2013, 14:55

Bonjour Michel

Je veux bien t'aider et te faire un bout de schéma. Pour cela, peux-tu STP faire :
* une photo de l'intérieur du coffret bleu

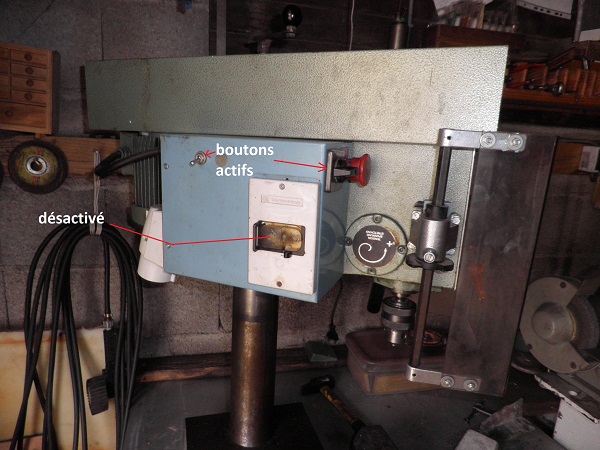

* un zoom sur la platine où tu as écrit "désactivé" ... je ne vois pas ce que c'est.
* un zoom sur le commutateur à gauche de l'arrêt d'urgence (Marche / Arrêt ?, AV - 0 - AR ?, GV - 0 - PV ?)
* ... et si possible, une photo de la plaque électrique du moteur

A te lire ...

_________________
Ce qui fait que si peu de personnes sont agréables dans la conversation, c'est que chacun songe plus à ce qu'il veut dire qu'à ce que les autres disent (La Rochefoucauld)
avatar
Calamentran
Modérateur
Modérateur

Messages : 1158
Date d'inscription : 18/07/2010

Revenir en haut Aller en bas

Re: Perceuse Adam type ME 13 G

Message  Lil le Sam 27 Avr 2013, 18:37

Hi Remaus, hi Maurice

Excellente petite machine.
En fait elle était commercialisée sous deux entités :
- ADAM pour les machines de qualité
- MADA (acronyme) pour le hors tolérance qui était cependant 10 fois 100 fois meilleur que les chinoiseries équivalentes actuelles ...
Nous avons les deux marques (en petites et grosses perceuses à colonne), achetées neuves il y a plus de 30 ans, et honnêtement, la différence de qualité est minime.

Le gros trou rond correspond au commutateur triphasé manuel de mise en route.
Nous l'avons remplacé par un commutateur inverseur bien pratique en taraudage ou pour éjecter les forets avec le mandrin auto-serrant lorsque elle est en grande vitesse Laughing (mauvaise habitude)

Le trou plus petit correspond à l'inter d'éclairage malheureusement en 230V.
Nous l'avions remplacé par un éclairage basse tension (24V), non pas tant pour des questions de sécurité, que pour la résistance du filament aux vibrations. Puis nous l'avons récemment remplacé par un éclairage à Leds

Nous l'avions équipé d'un moteur de montée/descente car c'est ennuyeux de tourner la manivelle en haut.
(Le manipulateur à gauche du commutateur avec switch de sécurité sur le verrouillage rallongé de la colonne)

Un variateur est bien utile.

Une boîte Télé. pour la mise en conformité (pas de remise sous tension après coupure réseau et protection thermique moteur)

Une petite avance en Y de l'étau pour les pointages simples.

Machine achetée neuve il y a 35 ans @ et toujours parfaitement fonctionnelle (roulements de broche jamais changés ...) :


Amitiés

_________________
Je préfère être détestée pour ce que je suis, qu'aimée pour ce que je ne suis pas.
avatar
Lil
Administratrice
Administratrice

Messages : 3059
Date d'inscription : 12/07/2010

Revenir en haut Aller en bas

Re: Perceuse Adam type ME 13 G

Message  remaus le Sam 27 Avr 2013, 19:51

Re bonjour, et merci beaucoup à toi Lil et à toi aussi Calamentran.....
Les précisions que vous m'avez apportées vont m'être trés utiles .....
Lorsque je restaure ou répare j'aime bien rester le plus "d'origine" possible (je préfère de loin un peinture un peu fanée à du flamblant neuf etc ....)
Pour ce qui est de cette perceuse la seule difficultée mécanique va être évidement de pouvoir déplacer commodément l'étau ( table croisée ou étau orientable l'idéal serait un étau orientable dans les deux axes enfin je n'en suis pas encore là....
Côté électrique le plus économique serait d'utiliser le variateur de fréquence de mon tour les moteurs étant de puissance égale (je pense) mais il me faudrait installer un deuxième potentiomètre et faire un système d'inversion (alimentation moteur et potentiomètre) là ou je redoute de grosses difficultées c'est avec l'installation électrique interne de la perceuse et là je ne sais vraiment pas comment entreprendre tout ça .... je me doute que tous ces appareils à l'intérieur du boitier ne sont pas là pour décorer .....
Si le branchement pur du moteur ne me pose pas problème suffit d'inverser les barrettes ....... la fiche d'alimentation par contre comporte cinq fils ( terre +4 fils) et là j'avoue je nage ........
Pour plus d'éclaircissement j'essaie de joindre les photographies
Encore merci, bien cordialement ...
Michel




remaus
Passionné
Passionné

Messages : 143
Date d'inscription : 25/10/2011

Revenir en haut Aller en bas

Re: Perceuse Adam type ME 13 G

Message  remaus le Sam 27 Avr 2013, 19:58

J'essaie d'envoyer le reste des photographies



remaus
Passionné
Passionné

Messages : 143
Date d'inscription : 25/10/2011

Revenir en haut Aller en bas

Re: Perceuse Adam type ME 13 G

Message  Lil le Dim 28 Avr 2013, 07:19

Hello Remaus

Le boîtier bleu Télémécanique n'est pas d'origine.
Le disjoncteur n'est pas utile.
Le déport du commutateur de marche-arrêt a été fait car le fourreau de la broche interdit de placer un commutateur épais ou à plusieurs galettes et donc, il faut l'avancer (avec entretoises) si tu en trouves un plus épais que d'origine ou si tu veux prévoir une inversion de sens.
Tu n'as pas besoin d'un AU avec un boîtier de Départ Moteur (contacteur avec relais thermique et auto-maintien interdisant la remise sous tension après coupure)
Je ne suis pas pour un variateur pour plusieurs (2) machines pour des aspects de sécurité.
La variation avec les poulies est suffisante pour un usage courant, jusqu'à ce que tu trouves un variateur pas cher, à moins d'être obligé de passer en mono Crying or Very sad

Ton interrogation "4 fils + terre ??? " :
C'était normal : 3 phases, le neutre (pour la lampe alimentée en 220V Mad ) et le conducteur de protection.

Maurice va te faire un schéma "aux p'tits oignons" rabbit

Amitiés

_________________
Je préfère être détestée pour ce que je suis, qu'aimée pour ce que je ne suis pas.
avatar
Lil
Administratrice
Administratrice

Messages : 3059
Date d'inscription : 12/07/2010

Revenir en haut Aller en bas

Re: Perceuse Adam type ME 13 G

Message  Calamentran le Dim 28 Avr 2013, 11:01

Bonjour Michel, bonjour Lil

Au vu de tes photos, manifestement cette perceuse a été bricolée électriquement parlant.

Question 1 : j'imagine que tu disposes d'une alimentation triphasée. Pour alimenter ta perceuse tu as besoin de 3 ph + Terre (4 fils) pour le moteur ou de 3 ph + Neutre + Terre (5 fils) si tu veux l'éclairage en plus. A toi de faire un choix scratch

Question 2 : Lil a raison, le disjoncteur "départ moteur" type P25M à l'intérieur du coffret est redondant avec le boîtier GV2 à l'extérieur. Peux-tu SVP me faire un zoom sur sa face avant du PM25 et du GV2 à l'intérieur du boîtier gris, je veux vérifier lequel des deux est le mieux adapté à la puissance moteur.

Question 3 : pour une distribution électrique cohérente, il faut prendre en compte l'amont et l'aval. Avec une photo par exemple, il faudrait me dire ce qui est installé au départ de ton installation au niveau de ton tableau électrique et/ou de ton atelier.

Question 4 : il faut me dire si tu veux remettre en état comme à l'origine (voir la photo de la machine de Lil) ou bien conserver ce vilain coffret sur le coté.... avec ou sans éclairage.

Pour le variateur, je te le déconseille aussi. C'est un peu plus compliqué que de déplacer un potentiomètre et ça peut être dangereux.

Bref, plus de questions que de réponses à ce stade !!

A te lire ...

_________________
Ce qui fait que si peu de personnes sont agréables dans la conversation, c'est que chacun songe plus à ce qu'il veut dire qu'à ce que les autres disent (La Rochefoucauld)
avatar
Calamentran
Modérateur
Modérateur

Messages : 1158
Date d'inscription : 18/07/2010

Revenir en haut Aller en bas

Re: Perceuse Adam type ME 13 G

Message  remaus le Dim 28 Avr 2013, 16:24

Bonjour Calamentran, et grand merci pour ton aide,
Pour ce qui est de mon installation électrique, je n'ai que le 220V mono, la ligne de mon "atelier" est simplement branchée sur un disjoncteur classique 16 A au départ du tableau de la maison ....
Je compte donc alimenter ma perceuse soit avec le variateur de fréquence qui alimente mon tour ( mais je n'aime pas trop ) soit plus surement achetter un variateur de fréquence.....
Pour ce qui est du boitier bleu et bien ma foi je l'ai bien regardé sur toute les coutures et j'ai examiné aussi son système de fixation je dois dire qu'a mon humble avis il ne me semble pas trafiqué au contraire du système électrique à l'intérieur avec ses cosses serties à la va comme je peux etc..... mais si Lil dit que ce n'est pas d'origine je me range à son avis vu que c'est la première fois que je vois une de ces machines .....
Donc je voudrai "remplir" ces deux trous devant qui sont actuellement vide avec la mise en route de la machine et peut être l'arrêt d'urgence .....( de façon à rendre l'ensemble plus proche de l'origine)
J'ai bien compris à quoi servait le fil d'alimentation secteur supplémentaire merci à toi et à Lil ...
Je pense pouvoir me débrouiller pour l'instalation du variateur et l'alimentation du moteur par celui-ci ...
La question qui demeure ... comment alimenter tout le bazard restant et comment faire le branchement de l'arrêt d'urgence ...
J'essaie de joindre quelques photos mais je ne sais pas ce que c'est que le GV2 donc j'ai pris au hasard ....
En te remerciant une nouvelle foi ..
Cordialement
Michel






remaus
Passionné
Passionné

Messages : 143
Date d'inscription : 25/10/2011

Revenir en haut Aller en bas

Re: Perceuse Adam type ME 13 G

Message  Calamentran le Dim 28 Avr 2013, 18:04

Re

remaus a écrit:mais je ne sais pas ce que c'est que le GV2 donc j'ai pris au hasard ....
Le GV2 est le boîtier plastique gris fixé sur le coté du coffret bleu ... Il faudrait que tu l'ouvres pour faire une photo de l'intérieur.

Ainsi, tu n'as que du 230 monophasé (il fallait le dire au début !! Cool ) ce qui fait que je comprends mieux l'allusion au variateur.

Tu peux aussi imaginer de remplacer le moteur par un moteur monophasé de même puissance.

Si ça peux t'aider, pour 120 € environ, tu as un variateur d'un bon rapport qualité / prix ici :
http://www.technic-achat.com/variateur-de-frequence-mono/tri-imo,fr,4,Idrive.cfm#EDX-040-21-E

Si tu optes pour un achat de variateur, il faudra me donner le type et le modèle du variateur car les schémas de raccordement diffèrent. Pour ta rénovation, je vois bien le variateur dans un coffret (*) à proximité avec à l'intérieur :
* Le disjoncteur de protection (normalement si les calibres sont OK, tu l'as déjà)
* Un contacteur pour l'arrêt d'urgence
* En face avant de ta machine, le coup de poing Arrêt d'urgence (tu l'as déjà), le potentiomètre, la commande marche/arrêt et un inter de commande d'éclairage.

(*) A vérifier mais le coffret existant me semble un peu petit pour héberger un VV (encombrement et aérations). Si ton atelier est sec et sans poussières, tu pourrais éventuellement fixer le variateur directement sur le mur (en hauteur) et conserver ton coffret (avec l'avantage d'avoir la vitesse de rotation sur l'afficheur).

A te lire ...



_________________
Ce qui fait que si peu de personnes sont agréables dans la conversation, c'est que chacun songe plus à ce qu'il veut dire qu'à ce que les autres disent (La Rochefoucauld)
avatar
Calamentran
Modérateur
Modérateur

Messages : 1158
Date d'inscription : 18/07/2010

Revenir en haut Aller en bas

Re: Perceuse Adam type ME 13 G

Message  remaus le Lun 29 Avr 2013, 11:06

Bonjour Calamentran et merci pour toutes ces indications précieuses....
Désolé d'avoir oublié de préciser que je n'ai que le monophasé à disposition, c'est quand même super sympa de ta part de te mettre à la portée de débutants comme moi et j'apprécie ......
Vu que tu as la gentillesse de m'aider j'en ai profité pour commander le variateur, j'ai trouvé un Lenze, je dois le recevoir dans la semaine.....
Je viens de démonter pour la deuxième foi le "boitier bleu " pour prendre les photos du GV2 et décidément tout est trafiqué au possible à l'intérieur ....
La solution serait de virer tout et de repartir de zéro on y verait plus clair, l'avantage du variateur est qu'hormis l'alimentation moteur et éclairage on n'a que de la basse tension....
Par contre pour l'arrêt d'urgence est il possible de le faire fonctionner (question sécurité pure) avec la commande marche arrêt du contacteur ?? je sais qu'il ne faut pas couper l'alimentation secteur du variateur lorsqu'il fonctionne....
Quelques photos ci jointe du GV2 j'espère qu'elles seront assez claire si non tout est démonté donc pas de problème pour en refaire......
Encore merci cordialement.
Michel






remaus
Passionné
Passionné

Messages : 143
Date d'inscription : 25/10/2011

Revenir en haut Aller en bas

Re: Perceuse Adam type ME 13 G

Message  Calamentran le Lun 29 Avr 2013, 12:25

Bonjour Michel

Je vois que derrière la membrane souple, il n'y a rien du tout !! Donc pas de GV2.

remaus a écrit:c'est quand même super sympa de ta part de te mettre à la portée de débutants comme moi et j'apprécie
Merci ... mais le forum sert à ça !!

remaus a écrit:... j'ai trouvé un Lenze, je dois le recevoir dans la semaine
Tu n'oublieras pas de me donner sa référence.

remaus a écrit:La solution serait de virer tout et de repartir de zéro on y verait plus clair, l'avantage du variateur est qu'hormis l'alimentation moteur et éclairage on n'a que de la basse tension ...
Le triphasé 400 V fait aussi partie du domaine de la basse tension. Mais je comprends ce que tu veux dire Cool

remaus a écrit:Par contre pour l'arrêt d'urgence est il possible de le faire fonctionner (question sécurité pure) avec la commande marche arrêt du contacteur ??
Avec un variateur, généralement l'arrêt d'urgence agit directement sur un contacteur qui coupe le jus en amont via un contacteur. Ne te tracasses pas pour ça, tu comprendras lorsque je te ferais le schéma. Les variateurs récents disposent d'une entrée spécifique qui agit sur l'électronique pouvant être assimilé à un arrêt de sécurité. Dans ce cas, tu n'auras pas besoin de contacteur et j'adapterai mon schéma en fonction des capacités de ton variateur.

A te lire ...

_________________
Ce qui fait que si peu de personnes sont agréables dans la conversation, c'est que chacun songe plus à ce qu'il veut dire qu'à ce que les autres disent (La Rochefoucauld)
avatar
Calamentran
Modérateur
Modérateur

Messages : 1158
Date d'inscription : 18/07/2010

Revenir en haut Aller en bas

Re: Perceuse Adam type ME 13 G

Message  remaus le Lun 29 Avr 2013, 15:42

Bonjour Calamentran,
Merci j'ai compris ce qu'était un GV2 enfin je crois...
Ce forum est décidément bien sympa ce qui me plait surtout est le côté familial par opposition à certains autre forums où pour un oui ou un non on "se prend des réflexions" pas toujours méritées par ailleur !!! la nature humaine est ainsi faite et certains individus dés qu'ils se voient investi d'une quelconque autorité ne peuvent s'empêcher d'en abuser ......
J'ai d'ailleur été aidé dans un post ou j'ai demandé de l'aide (modification de la lyre de mon tour) par en plus des membres, des "invités" qui m'ont bien aiguillé je dois dire que sans le forum je ne serai toujours pas en mesure d'effectuer des filetages avec mon tour et que je l'aurai surement vendu ...
Pour en revenir au variateur il est parti aujourd'hui et dés que je l'ai je t'envoi une photographie et ses caractéristiques....
Dés qu'il fera un peu meilleur je vais démonter le système électrique voir comment mécaniquement je peux disposer tout ça....
Je pense qu'il faut enlever le disjoncteur et trouver des emplacements commodes et si possible conforme à l'origine pour la commande marche arrêt de la machine la commande d'éclairage et l'arrêt d'urgence .....
En photo mon ancienne perceuse, c'est pas du "chinois" mais du made in Taïwan je pense un peu meilleur, elle m'a rendu bien des services jusqu'à présent et est parfaitement fonctionnelle, mais c'est vrai que comparé à l'Adam !!!!!! donc il va falloir penser à vendre parceque manque de place .....
En te remerciant cordialement
Michel


remaus
Passionné
Passionné

Messages : 143
Date d'inscription : 25/10/2011

Revenir en haut Aller en bas

Re: Perceuse Adam type ME 13 G

Message  Calamentran le Lun 29 Avr 2013, 19:09

Re

remaus a écrit:Dés qu'il fera un peu meilleur je vais démonter le système électrique voir comment mécaniquement je peux disposer tout ça....Je pense qu'il faut enlever le disjoncteur et trouver des emplacements commodes et si possible conforme à l'origine pour la commande marche arrêt de la machine la commande d'éclairage et l'arrêt d'urgence .....
Sur ta machine, il faut prévoir :
* 2 trous ∅ 22 pour les deux boutons poussoirs marche / arrêt (*)
* 1 trou ∅ 22 pour l'arrêt d'urgence
* 1 trou ∅ ? pour l'inter d'éclairage (un simple "tumbler" suffit)
* 1 trou ∅ ? pour le potentiomètre de consigne de vitesse

En ce qui concerne le disjoncteur de protection et le contacteur éventuel, tu pourrais réutiliser ton coffret ou bien mieux te procurer un petit coffret comme celui-ci à fixer au mur : http://www.bis-electric.com/48-coffret-electrique-vide/809-coffret-schrack-apparent-4-modules

(*) j'ai une solution avec un seul trou ∅ 22, un poussoir 2 positions à accrochage comme j'ai fait pour mon touret. Je dois en avoir un qui traîne dans ma cave-magasin, je t'en fait cadeau si tu veux.

remaus a écrit:En photo mon ancienne perceuse, c'est pas du "chinois" mais du made in Taïwan je pense un peu meilleur, elle m'a rendu bien des services jusqu'à présent et est parfaitement fonctionnelle
Je crois bien que c'est une cousine de la mienne ... Sidamo type 22A. Elle me rend bien des services.

Dans l'attente de la doc du VV ...

_________________
Ce qui fait que si peu de personnes sont agréables dans la conversation, c'est que chacun songe plus à ce qu'il veut dire qu'à ce que les autres disent (La Rochefoucauld)
avatar
Calamentran
Modérateur
Modérateur

Messages : 1158
Date d'inscription : 18/07/2010

Revenir en haut Aller en bas

Re: Perceuse Adam type ME 13 G

Message  remaus le Lun 29 Avr 2013, 19:51

Bonsoir Calamentran,
Merci pour ces précisions, je vais voir ou je peux caser tout ça mais j'ai peur de ne pas pouvoir me passer du coffret bleu que j'aurai bien aimé enlever ....
Pour l'instant tout est au point mort en attendant l'arrivée du variateur...

Je pense que ta perceuse Sidamo doit être de meilleure qualité, la mienne est assez précise et convient pour un usage occasionnel quant à la capacité je ne me suis jamais aventuré au dessus de 15 mm grosses vibrations de partout bruit infernal et quand j'ai des pièces trés épaisse je préfère les prendre quand je peux avec mon vieux tour à courroies plates ....

J'ai donc pris l'Adam parceque c'était une affaire du point de vue prix vu l'état d'usure de la partie mécanique et il faut dire que j'aime les bons outils et que j'ai voulu me faire plaisir bien que je n'en ai pas l'utilité impérative ......

Bonne soirée cordialement.
Michel

remaus
Passionné
Passionné

Messages : 143
Date d'inscription : 25/10/2011

Revenir en haut Aller en bas

Re: Perceuse Adam type ME 13 G

Message  remaus le Dim 05 Mai 2013, 23:41

Bonjour à tous et particulièrement à toi Calamentran,
Je viens en rentrant de Week end de trouver le variateur dans ma boîte aux lettres, d'abord surpris par la taille, il est deux fois moins imposant que le Moëller qui fait fonctionner mon tour, pourtant de même puissance mais achetté il y a deux ans ....
A l'opposé lui est neuf et devrait poser bien moins de problèmes ( le Moëller était et est resté en erreur impossible à parametrer et à commander autrement que par un variateur déporté mais c'est une autre histoire )........
J'avais une petite appréhension puisque achetté pour 40€ mais à priori il est bien neuf étiquetté made in USA et comme me l'a indiqué le vendeur (d'ailleur trés sympa) le branchement, enfin l'alimentation et la sortie tout est indiqué clairement un seul inconvénient l'absence de potentiomètre en façade du variateur ....
Quant au reste et bien là j'avoue avoir décripté peut être une ou deux possibilité mais j'en jurerai pas (j'ai fusillé un circuit sur le Moëller suite à mauvais branchement d'où mon extrème prudence ...) quant aux paramétrages là je nage complet !!!!
J'espère que les quelques photo seront bien lisibles et pourront te renseigner sur les branchements....
Je compte donc installer; ---- le variateur hors de la perceuse,---- le disjoncteur aussi,---- mais je suis obligé de maintenir l'éclairage de la perceuse en 220 Volts pour l'instant .... (peut être un éclairage à led par la suite )
Depuis la perceuse je dois donc commander; sa mise en marche ---- son arrêt----- l'arrêt d'urgence----- et l'éclairage de la perceuse....
Je pense que les boutons d'origine peuvent convenir mais là je préfère avoir ton avis -----
J'attend donc tes conseils avisés, en te remerciant encore une fois, cordialement.
Michel














remaus
Passionné
Passionné

Messages : 143
Date d'inscription : 25/10/2011

Revenir en haut Aller en bas

Re: Perceuse Adam type ME 13 G

Message  remaus le Dim 05 Mai 2013, 23:46

Re,

Voilà, à la lecture je ne pense pas que la notice soit lisible clairement, j'ai peut être trop réduit les pixels pour pouvoir passer sur le site !!!
Si tu as une solution pour te transmettre clairement la doc !!!
Désolé je ne suis pas trés fort en informatique !!!
A +
Michel

remaus
Passionné
Passionné

Messages : 143
Date d'inscription : 25/10/2011

Revenir en haut Aller en bas

Re: Perceuse Adam type ME 13 G

Message  Calamentran le Lun 06 Mai 2013, 20:29

Bonsoir Michel

remaus a écrit:Voilà, à la lecture je ne pense pas que la notice soit lisible clairement, j'ai peut être trop réduit les pixels pour pouvoir passer sur le site !!! Si tu as une solution pour te transmettre clairement la doc !!!
J'ai trouvé la solution ... J'ai simplement téléchargé la documentation sur le site du fabricant !! Laisses-moi un peu de temps, et, d'ici quelques jours, je te fais un schéma aux petits oignons ....

A+

_________________
Ce qui fait que si peu de personnes sont agréables dans la conversation, c'est que chacun songe plus à ce qu'il veut dire qu'à ce que les autres disent (La Rochefoucauld)
avatar
Calamentran
Modérateur
Modérateur

Messages : 1158
Date d'inscription : 18/07/2010

Revenir en haut Aller en bas

Re: Perceuse Adam type ME 13 G

Message  remaus le Lun 06 Mai 2013, 21:56

Bonsoir Calamentran,
Merci pour ta réponse j'étais sur que tu trouverais la solution pour avoir la documentation...

Pas de problème pour le délai en ce moment j'ai plein de choses à faire et comme j'ai encore mon ancienne perceuse j'ai tout mon temps qui plus est demain et aprés demain je pourrai rien faire sur la perceuse repas de famille etc....

Cet aprés midi j'ai "étudié" un peu la doc et je me suis lancé, j'ai commencé la fixation du variateur, le câblage de l'alimentation en 220, et comme j'ai un deuxième moteur avec les mêmes caractéristiques et qui plus est de la même marque, j'ai pas pu résister, j'ai essayé le tout, sans bien sur toucher aux paramètres, ma foi ça fonctionne correctement mais je trouve que ça manque de pêche le moteur met un temps fou à se lancer et à s'arrêter je pense que là tu auras la solution....
En te remerciant, A+
Michel

remaus
Passionné
Passionné

Messages : 143
Date d'inscription : 25/10/2011

Revenir en haut Aller en bas

Re: Perceuse Adam type ME 13 G

Message  Calamentran le Lun 06 Mai 2013, 22:44

Re

remaus a écrit:je trouve que ça manque de pêche le moteur met un temps fou à se lancer et à s'arrêter je pense que là tu auras la solution....
Temps d'accélération trop long : règles le paramètre C12 à 5 secondes
Temps de décélération trop long : règles le paramètre C13 à 5 secondes

_________________
Ce qui fait que si peu de personnes sont agréables dans la conversation, c'est que chacun songe plus à ce qu'il veut dire qu'à ce que les autres disent (La Rochefoucauld)
avatar
Calamentran
Modérateur
Modérateur

Messages : 1158
Date d'inscription : 18/07/2010

Revenir en haut Aller en bas

Re: Perceuse Adam type ME 13 G

Message  remaus le Lun 06 Mai 2013, 23:50

Re,

Merci je prend note, j'essaierai ça aprés avoir tout branché définitivement, et réglé le problème des différents contacteurs d'aprés le schéma de montage que tu vas me fournir......

A propos du schéma de montage pour te faciliter la tache je te précise que je n'ai pas de connaissance électrique (norme etc....) je n'ai eu qu'une approche trés sommaire de l'électricité auto au cours de ma scolarité et c'est trés loin tout ça !!!! Donc c'est plutôt du style fil rouge sur bouton rouge ... là je pige ....

En te remerciant...
A+
Michel

remaus
Passionné
Passionné

Messages : 143
Date d'inscription : 25/10/2011

Revenir en haut Aller en bas

Re: Perceuse Adam type ME 13 G

Message  Calamentran le Mar 07 Mai 2013, 13:15

Bonjour
remaus a écrit:Donc c'est plutôt du style fil rouge sur bouton rouge ... là je pige
Ne t'inquiètes pas, c'est comme ça qu'il faut faire !!

_________________
Ce qui fait que si peu de personnes sont agréables dans la conversation, c'est que chacun songe plus à ce qu'il veut dire qu'à ce que les autres disent (La Rochefoucauld)
avatar
Calamentran
Modérateur
Modérateur

Messages : 1158
Date d'inscription : 18/07/2010

Revenir en haut Aller en bas

Re: Perceuse Adam type ME 13 G

Message  Calamentran le Ven 10 Mai 2013, 07:00

Bonjour Michel

Ci-joint le schéma électrique promis.







Quelques remarques "d'expériences" si tu le permets :

1/ Coffret électrique : si ton atelier n'est pas poussiéreux et sec, tu n'en as pas besoin. Tu fixes simplement le VV en hauteur, il sera bien aéré. Dans le cas contraire, utilises un coffret de bonnes dimensions en respectant les distances VV - tôles de 50 mm de part et d'autre.

L'avantage du VV à l'extérieur est de pouvoir facilement visualiser la fréquence de sortie et par là, avec un simple calcul (ou un abaque collé sur ta bécane en fonction des rapports de poulies) tu auras sous les yeux la vitesse de rotation de ta broche.

2/ Protection générale : Tu doit d'abord t'assurer que l'arrivée 230 V est bien protégée par un différentiel 30 mA. De toutes les manières, c'est obligatoire ... sinon, il en va de ta vie et de celle des tiens !!

3/ Protection "machine" : tu ne pourras pas récupérer le disjoncteur moteur existant. En 230 V le courant nominal de ton moteur avec le VV sera de l'ordre de 4,7 A. J'ai prévu un disjoncteur moteur du type GV2 comme la référence TM2-E07 / 48010 que tu peux trouver ici :
http://www.technic-achat.com/disjoncteur-magneto-thermique-tm2,fr,4,TM2_XX.cfm#48010

4/ Coffret disjoncteur : si tu choisis de fixer ton VV au mur sans coffret, tu peux placer le disjoncteur à proximité dans un petit coffret de ce type :
http://www.technic-achat.com/coffret-de-distribution-exterieur,fr,4,61_XX.cfm#60102

5/ Protection thermique : ton VV dispose d'une fonction protection thermique (contre les surcharges) mais qui délivre un contact NO ce qui nécessiterait un relayage. L'avantage du disjoncteur ci-dessus c'est qu'il assure deux fonctions protection contre les surcharges et surintensités. Tu régleras ce disjoncteur aux alentours de 4 A.

Nota : pour "éteindre" ta machine lorsque tu quittes l'atelier, il ne faut pas se servir de l'arrêt d'urgence. Si tu n'as pas de coupure générale "Atelier", tu peux couper le jus simplement à l'aide de ce disjoncteur.

6/ Potentiomètre : il te faut un potentiomètre 10 kΩ linéaire comme le POT10K que tu peux trouver ici :
http://www.technic-achat.com/accessoire-variateur-potentiometre,fr,4,BTN_CMD_VAR.cfm#POT10K

7/ Commande Marche/Arrêt (raccordement sur borne 28) : un seul contact est nécessaire. Tu peux utiliser ton commutateur 0/1 en ne câblant qu'une galette. Si tu n'as pas assez de place, tu peux utiliser le même type de commutateur qu'en /10 ci-après.

8/ Commande arrêt d'urgence (raccordement sur E1) : sur ton variateur, il existe une fonction TRIP (déclenchement) qui me semble être d'un niveau de sécurité suffisant pour une perceuse. Tu utiliseras le gros poussoir rouge pour l'actionner.

9/ Reset : toute action "Trip" nécessitera un réarmement. C'est le rôle de l'inter raccordé sur E2 (un simple inter on/off - ou mieux - un petit poussoir). Pour des raisons de place, tu pourras loger ce poussoir dans le petit coffret décrit en /4

Nota : j'ai en stock un poussoir - montage sur rail DIN - qui pourrait convenir pour être monté dans ce coffret.... il est à toi gratos si tu le veux.

10/ Commande éclairage : un simple inter suffit. Si tu veux donner un look plus pro, avec de la boutonnerie ∅ 22 ∅tu peux utiliser un commutateur référence BPR2P que tu trouveras ici :
http://www.technic-achat.com/accessoire-variateur-potentiometre,fr,4,BTN_CMD_VAR.cfm#BPR2P

11/ Terre - masse : la qualité du raccordement de l'ensemble au PE (conducteur de protection - fil V/J) est importante. Elle doit être réalisée 'en étoile" à partir d'une borne unique comme représenté sur le schéma.

12/ Section des conducteurs :
* Le câblage de puissance (arrivée 230 V et sortie VV vers moteur sera réalisé en câble rigide 2,5 mm2 (inutile de prévoir du câble blindé pour ces liaisons relativement courtes).
* Le potentiomètre sera raccordé à l'aide d'un câble blindé du type 3 x 1 mm2
* L'arrêt d'urgence, la commande de marche et le BP de réarmement en 1 mm2 (tu peux commander du câble blindé en rab pour réaliser ce câblage).

13/ Paramétrages : à la dernière page du schéma, tu trouveras quelque paramètres de base que tu devras donner à ton VV. Je préconise de régler les butées de fréquence de 20 Hz (le moteur tourneras donc au mini à (1500 /50) x 20 = 600 t/mn) à 150 Hz (le moteur tourneras donc au maxi à (1500 /50) x 150 = 4500 t/mn).

14/ Implantation : regardes bien l'implantation de la boutonnerie sur la platine de commande de ta perceuse. Au pire, tu fabriques une jolie contre-plaque par dessus pour cacher les trous.

Voilà ... j'espère ne pas m'être trompé, ça devrait marcher. Dis-moi ce que tu en penses Cool

A te lire pour la suite ...

P.S : Je fait un peu de pub (gratos) pour Technic-achat.... Mais ils disposent du matériel nécessaire avec un bon rapport qualité / prix.... et un excellent service client (en plus ils vendent le câble blindé au mètre ce qui est toujours bon à savoir).


Dernière édition par Calamentran le Dim 19 Mai 2013, 06:39, édité 2 fois

_________________
Ce qui fait que si peu de personnes sont agréables dans la conversation, c'est que chacun songe plus à ce qu'il veut dire qu'à ce que les autres disent (La Rochefoucauld)
avatar
Calamentran
Modérateur
Modérateur

Messages : 1158
Date d'inscription : 18/07/2010

Revenir en haut Aller en bas

Re: Perceuse Adam type ME 13 G

Message  remaus le Ven 10 Mai 2013, 08:52

Bonjour Calamentran,
Merci pour ton schéma et ces précieux conseils beaucoup de travail ..... je t'en remercie ...
J'ai fait un montage provisoire juste pour voir concrètement ce qu'il me fallait prévoir comme câble avec ton plan c'est super je sais précisément où j'en suis...
Pour le potentiomètre je ne vais suivre les conseils de Lil et ne pas le monter (elle a bien plus d'expérience que moi !!) et j'évite trois fils qui vont se balader entre le variateur et la perceuse ...... La perceuse pivote sur sa colonne et on est obligé de la faire pivoter à chaque usage donc inévitablement tous les fils vont suivre à chaque foi et moins il y en a mieux ce sera ....
Aujourd'hui je vais m'occuper à la modification du support de perceuse l'Adam étant plus petite que mon ancienne perceuse....
Pour ton bouton poussoir oui si tu veux bien mais là j'ai peur d'abuser ....
Comme tu l'as deviné j'aurai surement d'autres questions à te poser surement sur la progammation ......
Tu parles de Pub et bien si tu penses que le variateur que j'ai achetté peut rendre service à d'autres usages du forum ci contre le lien, il est en vente pour 40€ port non compris, ( j'en ai pris deux puisque le variateur installé sur mon tour est en erreur et que d'autre part j'ai encore deux moteurs de même caractétistiques de même marque en réserve achettés au poids chez un ferrailleur ces moteurs venaient de la démolition d'une usine et tout juste d'être reconditionnés..)

http://www.leboncoin.fr/materiel_professionnel/434710120.htm?ca=13_s

En te remerciant, amités ...
Michel

remaus
Passionné
Passionné

Messages : 143
Date d'inscription : 25/10/2011

Revenir en haut Aller en bas

Re: Perceuse Adam type ME 13 G

Message  remaus le Ven 10 Mai 2013, 19:58

Bonsoir Calamentran,
Ayant fini d'installer la perceuse sur son socle, je me suis décidé à paramétrer le variateur.....
A la deuxième manipulation "vers" CE1 le variateur a affiché EEr j'ai quand même continué toute la liste que tu m'as donné sans problème...
Dés que je met le variateur en marche ça affiche 40 un relais se met en marche et le message EEr apparrait le moteur ne démarre pas
J'ai tout débranché attendu quelques minutes et toujours le même message ..... le moteur fonctionne toujours pas
Comme sur la notice ils disent défaut extérieur j'ai changé le disjoncteur par un neuf prévu pour le 220 Volts mais aucun résultat.....
Si tu as une idée de comment procéder merci d'avance ....
Cordialement ...
Michel

remaus
Passionné
Passionné

Messages : 143
Date d'inscription : 25/10/2011

Revenir en haut Aller en bas

Re: Perceuse Adam type ME 13 G

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 3 1, 2, 3  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
