Re: CNC-TEST avec LinuxCNC

Message  Bilbil le Dim 06 Jan 2013, 16:25

bonjour,

pour bien comprendre ce sujet il me manque les photos, donc voici une partie de ce que je vois.

<center></center>
<center>CNC-TEST en 3 axes, le 4ème axe n'est pas encore en place.
On voit aussi une dremel qui sera remplacée par une broche silencieuse.</center>

<center></center>
<center>CNC-TEST de profil, on voit le presse étoupe pour le cable du 4ème axe
qui n'est pas encore en place.</center>

<center></center>
<center>L'arrière de CNC-TEST avec la partie électrique.</center>

<center></center>
<center>Les 4 drivers et la carte d'axes.</center>

<center></center>
<center>La carte d'axes en gros plan, on voit bien le câble du port //
et le cordon d'alimentation 5V en noir en bas à gauche.
</center>

<center></center>
<center>Le ventilo récupéré dans un vieux PC pour extraction de l'air chaud.
</center>

<center></center>
<center>L'alimentation 24V réglée à 28V.</center>

<b>Mon fils aîné est très intéressé par ma machine, je lui ai fabriqué la même et voici ses premières pièces réalisées avec seulement les axes XYZ. C'est une bride du guidon de son vélo.</b>

avez vous une explication?

bonne soirée. rabbit

avatar
Bilbil
Modérateur
Modérateur

Messages : 1249
Date d'inscription : 21/08/2010

Revenir en haut Aller en bas

Re: CNC-TEST avec LinuxCNC

Message  ellogo67 le Dim 06 Jan 2013, 17:30

Bonsoir,

pour ma part, je vois très bien les photos; donc le problème viendrait de votre navigateur.

_________________
Rien ne craint que le parfait Very Happy
avatar
ellogo67
Nouveau
Nouveau

Messages : 17
Date d'inscription : 30/01/2011

Revenir en haut Aller en bas

Re: CNC-TEST avec LinuxCNC

Message  Lil le Lun 07 Jan 2013, 06:39

Hello William

bilbil a écrit:avez vous une explication?
As-tu redémarré ton ordi ?
La vitesse de ta box ADSL ne s'est-elle pas effondrée et le temps alloué au chargement d'images est dépassé ?
=> Redémarre ta box ...
Es-tu connecté sur le site ?

Sinon tout est normal, les images sont bien visibles et de bonne qualité ...
Peut-être nombreuses et assez lourdes, et si la vitesse de transfert est trop basse, elles ne s'afficheront alors pas Crying or Very sad

Amitiés

_________________
Je préfère être détestée pour ce que je suis, qu'aimée pour ce que je ne suis pas.
avatar
Lil
Administratrice
Administratrice

Messages : 3059
Date d'inscription : 12/07/2010

Revenir en haut Aller en bas

CNC-TEST transformé en tour

Message  Invité le Sam 19 Jan 2013, 21:32

Bonjour à tous,

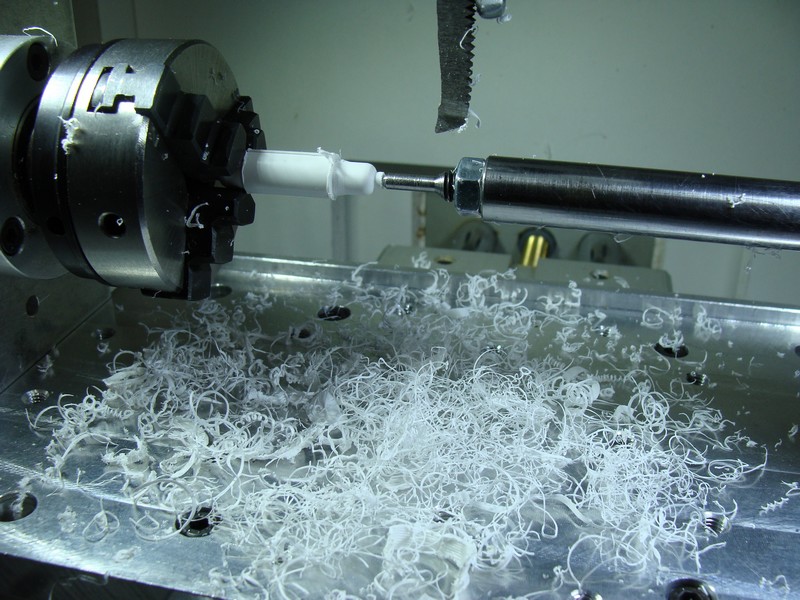

2 photos de CNC-TEST configuré en Tour.

Dessin du profil à usiner avec Draftsight, G-Code obtenu avec MCAM, Usinage avec LinuxCNC.





Les vidéos :


CNC-TEST-video9 par dm_50361f6eb244d

Du dessin à l'usinage :


CNC-TEST-video10 par dm_50361f6eb244d

A+
jean-emile


Dernière édition par jean-emile le Dim 20 Jan 2013, 21:20, édité 1 fois (Raison : Ajout d'une vidéo)

Invité
Invité


Revenir en haut Aller en bas

Tournage d'un manche de tournevis

Message  Invité le Mar 19 Fév 2013, 22:09

Bonjour à tous,

Une autre vidéo de CNC-TEST configuré en tour : finition de l'usinage d'un manche de tournevis.
Vidéo construite avec pitivi sous Ubuntu.


CNC-TEST-Video-11 par dm_50361f6eb244d

A+
j-e

Invité
Invité


Revenir en haut Aller en bas

Re: CNC-TEST avec LinuxCNC

Message  Ordinerf le Mer 20 Fév 2013, 12:01

tu t'éclate avec ta cnc Wink

_________________
Aucun humain n'a la possibilité d'aller contre les lois de la mécanique et pourtant les amateurs pensent fièrement y arriver... idee-amp
La polémique ne vient jamais de ceux qui disent mais de ceux qui refusent d'entendre... rabbit
POUR INFO: mon adresse mail à changé, elle se termine par ".fr" au lieu de ".com" Wink
avatar
Ordinerf
Chevronné
Chevronné

Messages : 869
Date d'inscription : 01/01/2011

Revenir en haut Aller en bas

Re: CNC-TEST avec LinuxCNC

Message  brise-copeaux le Mer 20 Fév 2013, 21:23

Bonsoir,

Bientôt un jeu de quilles...faudra bien programmer ta CN pour usiner la boule tout autour Very Happy

@ +

_________________
Chez vous, vous avez l'heure chez nous ont à le temps-------proverbe africain----
avatar
brise-copeaux
Chevronné
Chevronné

Messages : 671
Date d'inscription : 10/07/2010

Revenir en haut Aller en bas

Re: CNC-TEST avec LinuxCNC

Message  Invité le Sam 23 Fév 2013, 11:45

Bonjour à tous,

Bien que je n'ai pas pris le temps d'aller chercher un outil avec les bons angles pour usiner la sphère correctement, le résultat permet tout de même de valider le G-Code obtenu avec MCAM pour LinuxCNC.


CNC-TEST-Video-12 par dm_50361f6eb244d

A+
j-e

Invité
Invité


Revenir en haut Aller en bas

Re: CNC-TEST avec LinuxCNC

Message  Invité le Dim 24 Fév 2013, 21:49

Bonjour à tous,

Aujourd'hui, changement de la poulie du moteur de broche : 18 dents à la place de 10 dents.
Maintenant le rapport de transmission est de 18/34.

Rappel : le moteur de broche est toujours le moteur pas à pas Unipolaire 1.1A qui tourne à 850Tr/mn avec seulement 0,5A de courant.

La vitesse de rotation de la broche est donc de 850x18/34 = 450Tr/mn
Ce n'est pas encore suffisant mais cela me permet de faire d'autres petits essais de tournage avec des résultats toujours encourageants pour la numérisation en cours de mon tour HBM.
Gcode obtenu avec MCAM, usinage toujours réalisé avec LinuxCNC
Vidéo encodée avec kdenlive sous Ubuntu



CNC-TEST-Video-13 par dm_50361f6eb244d

A+
j-e

Invité
Invité


Revenir en haut Aller en bas

Re: CNC-TEST avec LinuxCNC

Message  Ordinerf le Lun 25 Fév 2013, 11:50

il est vrai que la rotation de la broche n'est pas bien rapide mais n'oublie pas que pour usiner du plastique sans liquide de coupe sur un tour on ne va guerre plus vite sinon le plastique chauffe et fond, donc finalement tu n'es pas mal du tout avec ton 450tr/mn Wink
certe sur un petit diamètre ça pourrait tourner un chouilla plus vite mais essaye d'usiner du plastique avec un diamètre d'environ 30mm, tu verras que ça tourne trop vite suivant le plastique que tu utilise.

_________________
Aucun humain n'a la possibilité d'aller contre les lois de la mécanique et pourtant les amateurs pensent fièrement y arriver... idee-amp
La polémique ne vient jamais de ceux qui disent mais de ceux qui refusent d'entendre... rabbit
POUR INFO: mon adresse mail à changé, elle se termine par ".fr" au lieu de ".com" Wink
avatar
Ordinerf
Chevronné
Chevronné

Messages : 869
Date d'inscription : 01/01/2011

Revenir en haut Aller en bas

CNC-TEST : fraisage d'une boite en merisier

Message  Invité le Sam 02 Mar 2013, 10:36

Bonjour à tous,

Voici 2 photos d'une petite boite dimensions 80x60x15 usinée dans du merisier par mon fils avec CNC-TEST.






a+
j-e

Invité
Invité


Revenir en haut Aller en bas

Re: CNC-TEST avec LinuxCNC

Message  Admin le Sam 02 Mar 2013, 15:03

Bonjour
Excellent c'est vraiment du joli travail

_________________
Charte du forum
avatar
Admin
Administrateur
Administrateur

Messages : 1794
Date d'inscription : 03/07/2010

Revenir en haut Aller en bas

Etiquettes pour Tour HBM 300

Message  Invité le Dim 17 Mar 2013, 09:12

Bonjour à tous,

CNC-TEST ne sert pas qu'à faire des tests, elle sert aussi quelquefois à réaliser des pièces utiles...

Voici une petite opération de surfaçage pour obtenir une surface plane parfaitement parallèle au plan XY de la machine (j'ai un encore un petit défaut de parallélisme entre le plan XY et les appuis de l'étau qui génère des différences de profondeur de gravure)

J'utilise donc cette surface fraîchement usinée pour fixer au scotch double face une fine feuille de plastique ép1,5 qui sera usinée pour faire 2 étiquettes Manu / CNC pour mon tour HBM 300 (et pour la future numérisation de celui de mon fils)

Surfaçage :

CNC-TEST-Video-14 par dm_50361f6eb244d

L'usinage des étiquettes :
Gravure à la fraise boule diamètre 0,8 et découpe à la fraise 2T diamètre 3.
Utilisation de 2 systémes de coordonnées avec LinuxCNC : G54 et G55

CNC-TEST-Video-15 par dm_50361f6eb244d



Parcours d'outil : on voit les plongées progressives de la fraise dans la matière.


G-Code (partiel) :

G17 G21 G40 G49 G54 G80 G90 G94
G10 L2 P1 X-20 Y0 (pour utiliser système coordonnées G54 avec origine X-20 et Y0)
G10 L2 P2 X20 Y0 (pour utiliser système coordonnées G55 avec origine X20 Y0 )
(ne pas oublier de faire les toucher en Z à 0 avec chaque système de coordonnées utilisé)
G53 G0 X0 Y0 Z10 (origine de la machine)
G54 G0 X0 Y0 Z10 (gravure dans 1er système de coordonnées G)
T1M6 (appel de l'outil 1 : ici une fraise boule diamètre 0.8 )
G0X0.000Y0.000S6000M3
G0Z10.000
G0X7.522Y12.179Z0.500
G1Z-0.125F600
.......
.......
G55 G0 X0 Y0 Z10 (gravure dans 2ème système de coordonnées G55)
G0X0.000Y0.000S6000M3
G0Z10.000
G0X7.522Y12.179Z0.5
G1Z-0.125F600
......
......
G54 G0 X0 Y0 Z10 (découpe dans 1er système de coordonnées G54)
T2M6 (appel de l'outil 2 : ici une fraise 2T diamètre 3)
G0X0.000Y0.000S6000M3
G0Z10.000
G0X-18.500Y-21.000Z0.500
G1X-18.500Y-21.000Z0.500F360.0
.....
.....
G55 G0 X0 Y0 Z10 (découpe dans 2ème système de coordonnées G55)
G0X0.000Y0.000S6000M3
G0Z10.000
G0X-18.500Y-21.000Z0.500
G1X-18.500Y-21.000Z0.500F360.0
.....
.....
G53 X0 Y0 Z10
M30 (fin de programme)

a+
j-e


Dernière édition par jean-emile le Dim 17 Mar 2013, 09:55, édité 2 fois (Raison : Modif texte + photo)

Invité
Invité


Revenir en haut Aller en bas

Gravure vernier alu avec le 4ème axe

Message  Invité le Lun 13 Mai 2013, 12:36

Bonjour à tous,

CNC-Test au mieux de sa forme dans les mains de mon fils avec une gravure dans de l'aluminium au moyen du quatrième axe.




CNC-TEST-Video-16 par dm_50361f6eb244d

a+
j-e


Dernière édition par jean-emile le Lun 13 Mai 2013, 17:24, édité 1 fois (Raison : Modif texte)

Invité
Invité


Revenir en haut Aller en bas

Re: CNC-TEST avec LinuxCNC

Message  Admin le Lun 13 Mai 2013, 14:25

Bonjour
Magnifique,c'est superbe vraiment ça donne envie pour la réalisation de petites pièces

_________________
Charte du forum
avatar
Admin
Administrateur
Administrateur

Messages : 1794
Date d'inscription : 03/07/2010

Revenir en haut Aller en bas

Re: CNC-TEST avec LinuxCNC

Message  Ordinerf le Mar 14 Mai 2013, 12:12

je confirme, c'est très bien Wink

_________________
Aucun humain n'a la possibilité d'aller contre les lois de la mécanique et pourtant les amateurs pensent fièrement y arriver... idee-amp
La polémique ne vient jamais de ceux qui disent mais de ceux qui refusent d'entendre... rabbit
POUR INFO: mon adresse mail à changé, elle se termine par ".fr" au lieu de ".com" Wink
avatar
Ordinerf
Chevronné
Chevronné

Messages : 869
Date d'inscription : 01/01/2011

Revenir en haut Aller en bas

Re: CNC-TEST avec LinuxCNC

Message  lapenduledargent le Mar 17 Sep 2013, 07:59

charly 57 a écrit:Bonjour

Je viens de me faire un CD ROM de linux CNC et j'ai pris le temps de tout noter pas à pas.
J'en ai fait un Pdf que je vais essayer de joindre à ce message. Peut être que cela peut aider d'autres débutants en informatique et en CNC et en Linux ....

C'est là: rapidshare.com Installation%20LINUX%20CNC%20avec%20Win%20XP.pdf

Bonjour Charly,

Super comme petite machine
Je termine un tour cnc avec linuxcnc et j'ai commandé également un codeur.
Reste à comprendre la configuration de linuxcnc ! Ton post va m'aider mais tes fichiers sont introuvable ?

Peux-tu svp les mettre à nouveau en ligne ou me les envoyer à info @ finemeca .be

Merci d'avance

Pierre
avatar
lapenduledargent
Membre confirmé
Membre confirmé

Messages : 17
Date d'inscription : 16/04/2011

http://lapenduledargent.be

Revenir en haut Aller en bas

Re: CNC-TEST avec LinuxCNC

Message  betamax le Dim 27 Oct 2013, 09:51

Bonjour,
J'ai suivi avec interet ton experience avec CNC-TEST et j'aimerais maitriser aussi bien que toi LinuxCNC.
Comme "lapenduledargent" je n'arrive pas à telecharger le fichier pdf "rapidshare.com Installation%20LINUX%20CNC%20avec%20Win%20XP.pdf
Le lien est mort semble-t-il.
Contact en mp peut-être ?

betamax
Nouveau
Nouveau

Messages : 2
Date d'inscription : 24/10/2013

Revenir en haut Aller en bas

Re: CNC-TEST avec LinuxCNC

Message  charly 57 le Dim 27 Oct 2013, 12:47

Bonjour
Si c'est ce que vous cherchez ....
Voici ce que j'avais posté pour réaliser le CD

http://hebergeurfichier.com/download/4469e591e597827066fc3a119b7f73e3.html

Le fichier disparait au bout de 21 jours sans téléchargement.

Je ne suis pas "encore" allé plus loin ....

Bon dimanche
avatar
charly 57
Chevronné
Chevronné

Messages : 402
Date d'inscription : 30/09/2010

Revenir en haut Aller en bas

Re: CNC-TEST avec LinuxCNC

Message  Invité le Dim 27 Oct 2013, 18:14

Bonjour charly 57,
J'ai lu le pdf maintenant qu'il est de nouveau disponible
Je me permets cependant de dire que tu devrais chercher une autre solution que cet hébergeur si tu veux partager d'une façon durable ta petite expérience et ta grande peur de l'informatique... bom
Peut-être mettre tout ça dans un nouveau sujet scratch affraid
a+
j-e

Invité
Invité


Revenir en haut Aller en bas

Re: CNC-TEST avec LinuxCNC

Message  charly 57 le Mer 30 Oct 2013, 20:46

jean-emile a écrit:Bonjour charly 57,
J'ai lu le pdf maintenant qu'il est de nouveau disponible
Je me permets cependant de dire que tu devrais chercher une autre solution que cet hébergeur si tu veux partager d'une façon durable ta petite expérience et ta grande peur de l'informatique... bom
Peut-être mettre tout ça dans un nouveau sujet scratch affraid
a+
j-e
Bonsoir Jean Emile

As tu un hébergeur durable et gratuit à me conseiller ??

Et oui, j'ai encore la trouille de l'informatique ....

Cordialement
avatar
charly 57
Chevronné
Chevronné

Messages : 402
Date d'inscription : 30/09/2010

Revenir en haut Aller en bas

Re: CNC-TEST avec LinuxCNC

Message  Invité le Mer 30 Oct 2013, 21:31

Bonsoir Charly,
Je pense à un très bon hébergeur qui est le site de Passion-Usinages Very Happy, tu fais un message avec le texte et les photos de ton pdf tout simplement.
a+
j-e

Invité
Invité


Revenir en haut Aller en bas

Re: CNC-TEST avec LinuxCNC

Message  charly 57 le Jeu 31 Oct 2013, 19:44

Bonsoir
Je vais chercher comment insérer un fichier autre qu'une photo ....
Ce doit être marqué quelque part sur le forum ....

A+
avatar
charly 57
Chevronné
Chevronné

Messages : 402
Date d'inscription : 30/09/2010

Revenir en haut Aller en bas

Re: CNC-TEST avec LinuxCNC

Message  Invité le Jeu 31 Oct 2013, 21:21

Bonjour à tous,
Le retour à l'heure d'hiver c'est bien pour le bricolage  , je peux retourner à l'atelier me concentrer sur mon nouveau projet : CNC-TEST-METAL pour usiner tous les métaux tendres cette fois, acier doux, duralumin, laiton...
Donc à bientôt pour un petit topo dès les premiers copeaux.
a+
j-e

Invité
Invité


Revenir en haut Aller en bas

Re: CNC-TEST avec LinuxCNC

Message  Ordinerf le Ven 01 Nov 2013, 11:39

conçois la comme une machine pour acier dur, ça t'évitera de mauvaise surprise Wink

_________________
Aucun humain n'a la possibilité d'aller contre les lois de la mécanique et pourtant les amateurs pensent fièrement y arriver... idee-amp
La polémique ne vient jamais de ceux qui disent mais de ceux qui refusent d'entendre... rabbit
POUR INFO: mon adresse mail à changé, elle se termine par ".fr" au lieu de ".com" Wink
avatar
Ordinerf
Chevronné
Chevronné

Messages : 869
Date d'inscription : 01/01/2011

Revenir en haut Aller en bas

Re: CNC-TEST avec LinuxCNC

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 2 sur 3 Précédent  1, 2, 3  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
