Moteur deux cylindres Darnaud

Message  maximus 94 le Sam 26 Fév 2011, 07:46

Bonjour à tout le monde,

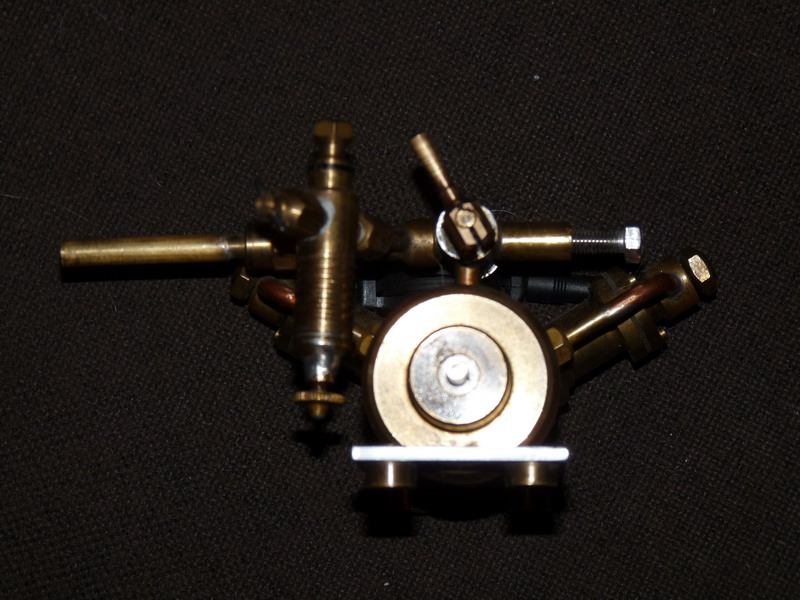

Ma dernière réalisation, un deux cylindres Darnaud de deux cm2, en partant d'un plan manuscrit trouvé sur le net.


_________________
Le jeu et la graisse sont l'âme de la mécanique
avatar
maximus 94
Chevronné
Chevronné

Messages : 369
Date d'inscription : 28/01/2011

Revenir en haut Aller en bas

Re: Moteur deux cylindres Darnaud

Message  Papeteme le Sam 26 Fév 2011, 08:51

Belle réalisation compacte et très soignée.

Le résultat est à l'arrivée. Le fonctionnement à vitesse lente et à très basse pression le montre bien.

Bien cordialement. Bon Week End. Papeteme.

Papeteme
Modérateur
Modérateur

Messages : 544
Date d'inscription : 25/07/2010

Revenir en haut Aller en bas

Re: Moteur deux cylindres Darnaud

Message  Lil le Sam 26 Fév 2011, 10:33

Hello Maximus ,

Comme le dit Papeteme, c'est une très belle réalisation et j'imagine le plaisir et la fierté lorsque les premiers tours se font.
Encore bravo

Amitiés

_________________
Je préfère être détestée pour ce que je suis, qu'aimée pour ce que je ne suis pas.
avatar
Lil
Administratrice
Administratrice

Messages : 3059
Date d'inscription : 12/07/2010

Revenir en haut Aller en bas

Re: Moteur deux cylindres Darnaud

Message  charly 57 le Sam 26 Fév 2011, 13:13

Bonjour et bravo.
C'est superbe.
Si il n'y a pas de droits sur les plans, peux tu les partager avec nous sur le Forum s'il te plait ?

Cordialement
avatar
charly 57
Chevronné
Chevronné

Messages : 407
Date d'inscription : 30/09/2010

Revenir en haut Aller en bas

Re: Moteur deux cylindres Darnaud

Message  maximus 94 le Sam 26 Fév 2011, 18:55

Bonsoir tout le monde,

Merci de vos appréciations super sympa.

Lil, c'est vrais que c'est toujours un grand moment que le premier démarrage, pour celui la j'ai eu le droit de
refaire l'arbre de vilebrequin, la distribution ce faisant par lui j'avais sous estimé la précision d'usinage.

Charly 57, je ne sais pas si il y à des droits sur les plans, signature illisible, dans le doute tu m'envoies ton
adresse émail en mp et je te les envoie avec plaisir.

_________________
Le jeu et la graisse sont l'âme de la mécanique
avatar
maximus 94
Chevronné
Chevronné

Messages : 369
Date d'inscription : 28/01/2011

Revenir en haut Aller en bas

Re: Moteur deux cylindres Darnaud

Message  carmillon le Lun 28 Fév 2011, 14:24

Bonjour,

Ce moteur était vendu, il y a maintenant très longtemps chez Baby train à Paris.
Il existait aussi en version 1 et trois cylindres.



Un membre de notre club (hippocampe à Cergy) en possède deux exemplaires et quelques pièce détachées. il en a monté un dans une chaloupe





Après quelques difficultés de marche à la vapeur (serrages de l'inverseur de marche), son bateau fonctionne fort bien maintenant.

A ma connaissance il n'y a pas eu de plan de ce moteur dans nos revue préférerées, et je ne sais pas si il y a des droits de reproduction. Je peux demander au propriétaire de la chaloupe qui connaissait le "père" de ce moteur (certainement décédé depuis).

carmillon
Passionné
Passionné

Messages : 9
Date d'inscription : 21/10/2010

Revenir en haut Aller en bas

Re: Moteur deux cylindres Darnaud

Message  maximus 94 le Lun 28 Fév 2011, 17:24

Merci Carmillon pour ces infos, cela me fait plaisir de voir ce moteur en situation, je me doute qu'il doit bien aller sur cette
chaloupe vu sa souplesse de fonctionnement et un couple intéressant. Personnellement je l'ai construit pour le
plaisir et par goût de ce qui sort de l'ordinaire.
Si je peu me permettre de récupérer les photos pour les mettre dans mon dossier perso?

Cordialement

Max

_________________
Le jeu et la graisse sont l'âme de la mécanique
avatar
maximus 94
Chevronné
Chevronné

Messages : 369
Date d'inscription : 28/01/2011

Revenir en haut Aller en bas

Re: Moteur deux cylindres Darnaud

Message  jacques987 le Lun 28 Fév 2011, 19:25

Max.
Un moteur pas facile à construire et tu t'en es parfaitement sorti !
avatar
jacques987
Chevronné
Chevronné

Messages : 367
Date d'inscription : 06/07/2010

http://www.modelismeenpolynesie.com

Revenir en haut Aller en bas

Re: Moteur deux cylindres Darnaud

Message  carmillon le Lun 28 Fév 2011, 23:31

Si je peu me permettre de récupérer les photos pour les mettre dans mon dossier perso?

Pas de problème pour les photos, le mieux est d'aller visiter le site du club Hippocampe de Cergy :
http://cmnc.hippocampe.free.fr

Les photos de la chaloupe se trouvent dans la rubrique [Photos], puis [Voiles Anciennes et Vapeur 2008].

Pour info, notre prochain Voiles Anciennes et Vapeur est programmé le 11 septembre 2011, à l'étang des Cayennes de la Base de Loisir de Cergy (95)

Bonne ballade sur notre site.

Christian

carmillon
Passionné
Passionné

Messages : 9
Date d'inscription : 21/10/2010

Revenir en haut Aller en bas

Re: Moteur deux cylindres Darnaud

Message  carmillon le Lun 28 Fév 2011, 23:46

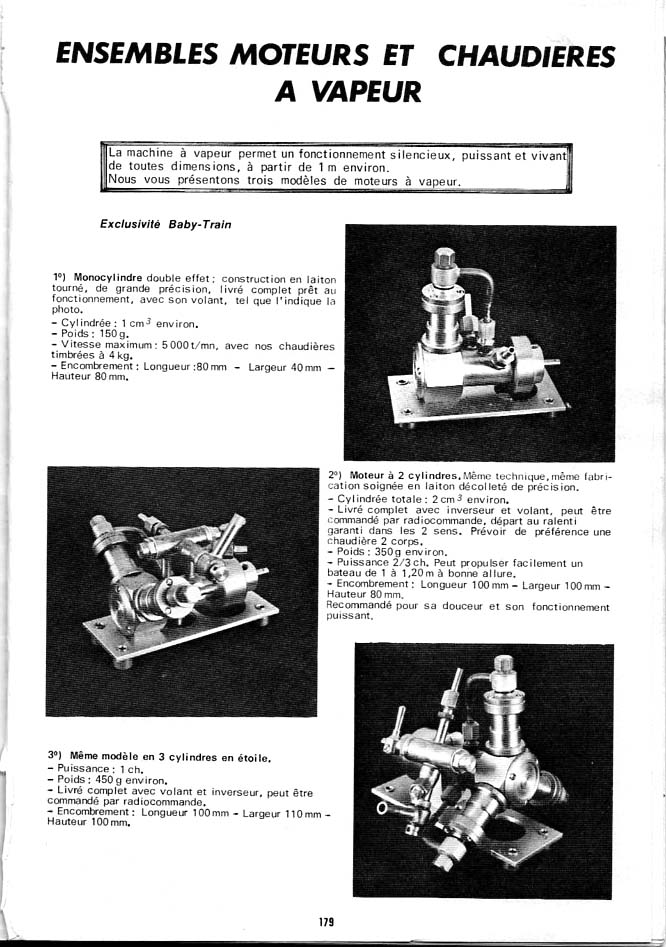

Je viens de retrouver la doc de Baby-Train à propos de ce moteur (je savais bien que je l'avais scanné !)



et quelques autres photos qui ne sont pas sur le site.









Bien cordialement,

Christian

carmillon
Passionné
Passionné

Messages : 9
Date d'inscription : 21/10/2010

Revenir en haut Aller en bas

Re: Moteur deux cylindres Darnaud

Message  maximus 94 le Mar 01 Mar 2011, 06:19

Bonjour Christian,

La je suis gâté, merci pour toutes ces photos, je ne manquerais pas de parcourir votre site et Cergy n'est pas
le bout du monde, je note les dates.

_________________
Le jeu et la graisse sont l'âme de la mécanique
avatar
maximus 94
Chevronné
Chevronné

Messages : 369
Date d'inscription : 28/01/2011

Revenir en haut Aller en bas

Re: Moteur deux cylindres Darnaud

Message  Admin le Mar 01 Mar 2011, 09:57

Bonjour
Peut tu nous en dire plus sur la distribution? elle doit être rotative certainement?

_________________
Charte du forum
avatar
Admin
Administrateur
Administrateur

Messages : 1794
Date d'inscription : 03/07/2010

Revenir en haut Aller en bas

Re: Moteur deux cylindres Darnaud

Message  maximus 94 le Mar 01 Mar 2011, 12:27

Bonjour Papynano,

Effectivement distribution rotative par l'arbre, voir photo de l'arbre, une saignée et un plat pour l'admission
une autre et un plat à l'opposé pour l'échappement, un conduit relie aussi le carter moteur et la distribution
(double effet). Le même principe est appliqué à l'inverseur. A noter que dans mon cas il tourne plus vite dans
un sens que dans l'autre, même en inversant l'arrivée!.
J'ai mis un moment, et est refait un arbre, avant de comprendre le fonctionnement.


_________________
Le jeu et la graisse sont l'âme de la mécanique
avatar
maximus 94
Chevronné
Chevronné

Messages : 369
Date d'inscription : 28/01/2011

Revenir en haut Aller en bas

Re: Moteur deux cylindres Darnaud

Message  Admin le Mer 02 Mar 2011, 10:11

Bonjour
Merci Max pour ces précisions

_________________
Charte du forum
avatar
Admin
Administrateur
Administrateur

Messages : 1794
Date d'inscription : 03/07/2010

Revenir en haut Aller en bas

Re: Moteur deux cylindres Darnaud

Message  charly 57 le Mer 02 Mar 2011, 22:05

Bonsoir Max
La photo que tu as mise m'évite de poser une question.
As tu fait des photos des autres pièces avant montage?

Nota: si la largeur et la profondeur des gorges n'est pas identique, celà pourrait peut être provoquer des vitesses différentes en fonction du sens de rotation par manque de place pour la vapeur à l'échapement.

Cordialement
avatar
charly 57
Chevronné
Chevronné

Messages : 407
Date d'inscription : 30/09/2010

Revenir en haut Aller en bas

Moteur deux cylindres Darnaud

Message  jp bourdillat le Jeu 03 Mar 2011, 06:02

bonjour
j'ai les plans de cette machine d'origine Baby train je l'ai dejà diffuser a certain d'entre vous si d'autres personne sont intéressés je peu en fournir une copie.
amitiés
Jean-Paul
avatar
jp bourdillat
Administrateur
Administrateur

Messages : 1272
Date d'inscription : 11/07/2010

http://jpb-vapeur.wifeo.com/index.php

Revenir en haut Aller en bas

Re: Moteur deux cylindres Darnaud

Message  maximus 94 le Jeu 03 Mar 2011, 08:35

charly 57 a écrit:Bonsoir Max
La photo que tu as mise m'évite de poser une question.
As tu fait des photos des autres pièces avant montage?

Nota: si la largeur et la profondeur des gorges n'est pas identique, celà pourrait peut être provoquer des vitesses différentes en fonction du sens de rotation par manque de place pour la vapeur à l'échapement.
Je n'ai pas vissé non plus les cylindres sur le carter mais brasé.

Cordialement

Bonjour a toi,

D'accord avec ta théorie puisque l'inverseur fait passer l'admission à l'échappement.

Photos des pièces réalisées, sur le montage final je n'ai pas mis la prise pour le graisseur.

Cordialement

Max


_________________
Le jeu et la graisse sont l'âme de la mécanique
avatar
maximus 94
Chevronné
Chevronné

Messages : 369
Date d'inscription : 28/01/2011

Revenir en haut Aller en bas

Re: Moteur deux cylindres Darnaud

Message  Admin le Jeu 03 Mar 2011, 10:14

Bonjour
Finalement ce petit moteur a bien des bielles, mais il me semble à simple effet ai je tort? nous ne pouvons pas envoyer de la vapeur dans le carter sinon la pression va s'exercer sur tout les pistons en même temps et freiner l'ensemble. par contre ne faudrait il pas faire une mise à l'air libre(reniflard) pour le carter?
Quand ouvre tu l'admission avec de l'avance par rapport au PMH, au PMH ou avec un peu de retard?
Merci pour toutes ces indications et Photos.

_________________
Charte du forum
avatar
Admin
Administrateur
Administrateur

Messages : 1794
Date d'inscription : 03/07/2010

Revenir en haut Aller en bas

Re: Moteur deux cylindres Darnaud

Message  maximus 94 le Jeu 03 Mar 2011, 17:30

Bonjour Papynano,

Il y a un conduit de transfert entre le carter et à l'aplomb des départs vers les cylindres, quand un cylindre est en
admission (PMH) le carter est en échappement mais décalé par rapport à l'autre cylindre et d'après la notice il s'agit bien d'un double effets. Je ne suis pas très doué
pour expliquer, le mieux est de consulter les plans. C'est pour cela qu'il faut être très précis dans la réalisation de
L'arbre et aussi des perçages du bloc moteur.
Pour ce qui est des avances ou retards j'avoue que je ne me suis pas occupé de cela scratch

_________________
Le jeu et la graisse sont l'âme de la mécanique
avatar
maximus 94
Chevronné
Chevronné

Messages : 369
Date d'inscription : 28/01/2011

Revenir en haut Aller en bas

Re: Moteur deux cylindres Darnaud

Message  Admin le Jeu 03 Mar 2011, 18:36

Bonjour
Normalement les spécialistes me diront si je me trompe, un double effet reçoit la vapeur des deux cotés du piston il y a donc une culasse basse avec un joint dans cette partie.Les pièces que tu nous montre les bielles sont montées comme dans un moteur classique articulées dans le piston et sur le vilebrequin, si ont met la pression dans le carter celle ci agira sur les deux pistons en même temps et gênera celui qui est en phase moteur.C'est là ou j'ai du mal à comprendre, mais il faut bien reconnaitre que ce petit moteur à du charme.

_________________
Charte du forum
avatar
Admin
Administrateur
Administrateur

Messages : 1794
Date d'inscription : 03/07/2010

Revenir en haut Aller en bas

Re: Moteur deux cylindres Darnaud

Message  Poupa1er le Jeu 03 Mar 2011, 21:00

Bravo Papy !!!!!!

TU as tout compris donc je te décerne une image tu l'as bien gagnée

En effet ce moteur est bien n simple effet !!!!
pas question d'injecter de la vapeur dans le carter !!!!!!
Ce n'est que la partie distribution qui est en prise .......
et non le carter qui est minuscule !!!!! c'est la partie ou ce trouve les têtes de bielles !!!!!

_________________
Poupa 1er " Maître de l'Univers " & des ses environs lointains
avatar
Poupa1er
Doyen
Doyen

Messages : 231
Date d'inscription : 04/09/2010

Revenir en haut Aller en bas

Moteur deux cylindres Darnaud

Message  jp bourdillat le Jeu 03 Mar 2011, 21:44

attention
le maitre de l'univers et là tous au abris
amitiés
jean-Paul
avatar
jp bourdillat
Administrateur
Administrateur

Messages : 1272
Date d'inscription : 11/07/2010

http://jpb-vapeur.wifeo.com/index.php

Revenir en haut Aller en bas

Re: Moteur deux cylindres Darnaud

Message  Poupa1er le Ven 04 Mar 2011, 20:37

Monsieur Jean-Paul !!!!!!!

Au piquet les mains sur la tête pour te moquer des anciens aux cheveux d'argent bom bom

_________________
Poupa 1er " Maître de l'Univers " & des ses environs lointains
avatar
Poupa1er
Doyen
Doyen

Messages : 231
Date d'inscription : 04/09/2010

Revenir en haut Aller en bas

Re: Moteur deux cylindres Darnaud

Message  Prétender le Ven 04 Mar 2011, 22:34

Bonsoir

Joli travail ,belle finition j'aime beaucoup, félicitation maximus 94
avatar
Prétender
Passionné
Passionné

Messages : 412
Date d'inscription : 11/08/2010

Revenir en haut Aller en bas

Re: Moteur deux cylindres Darnaud

Message  maximus 94 le Sam 05 Mar 2011, 07:12

Grand merci à tous de vos encouragements, je tient à m'excuser de ne pas être un puriste, je n'ai commencé
l'usinage qui il y à 8 mois le souvenir de machines outil datant de mon CAP de mécanique général, je n'ose pas
dire l'année , donc j'apprends et ce grâce à vos connaissances à vous tous.

Cordialement

Max


Dernière édition par maximus 94 le Sam 05 Mar 2011, 13:59, édité 1 fois

_________________
Le jeu et la graisse sont l'âme de la mécanique
avatar
maximus 94
Chevronné
Chevronné

Messages : 369
Date d'inscription : 28/01/2011

Revenir en haut Aller en bas

Re: Moteur deux cylindres Darnaud

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
