Moteur en V

Message  Admin le Mar 04 Jan 2011, 17:44

Bonsoir à tous

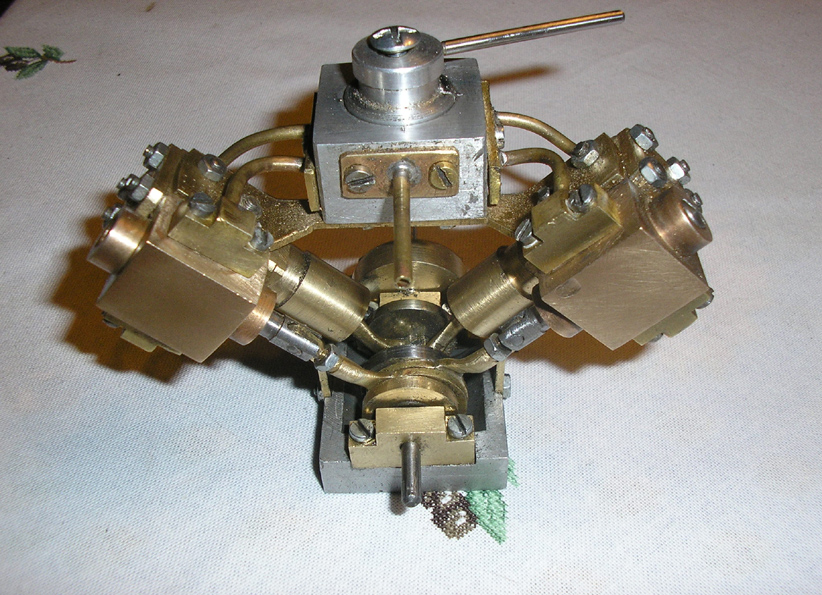

Voici un petit aperçu de l'avancement des travaux sur le moteur à vapeur en V j'ai encore pas mal de choses à faire et pour cela il me faut un alésoir réglable



_________________
Charte du forum
avatar
Admin
Administrateur
Administrateur

Messages : 1794
Date d'inscription : 03/07/2010

Revenir en haut Aller en bas

Moteur en V

Message  jp bourdillat le Mar 04 Jan 2011, 18:00

bonsoir Papynano
que te faut il comme diamètre pour ton alésoir réglable.Un conseil pour ta machine, si le tuyau que je vois est l'échappement mais au moins du 5mm de diamètre pour 3mm a l'admission.
Dit toi que la vapeur en sortant à besoin de se détendre rapidement, sinon tu vas freiner ta machine.
amitiés
Jean-Paul
avatar
jp bourdillat
Administrateur
Administrateur

Messages : 1272
Date d'inscription : 11/07/2010

http://jpb-vapeur.wifeo.com/index.php

Revenir en haut Aller en bas

Re: Moteur en V

Message  Admin le Mar 04 Jan 2011, 23:12

Bonsoir Jean Paul
En effet c'est bien l'échappement, pour une fois que je suis le plan, bon je le changerai.Pour mon alésoir je vais regarder si j'en trouve un en occasion de 10 à 12 mm.C'est bête j'en ai de 10 et en dessous en cylindrique et mes réglables sont trop gros.

_________________
Charte du forum
avatar
Admin
Administrateur
Administrateur

Messages : 1794
Date d'inscription : 03/07/2010

Revenir en haut Aller en bas

Moteur en V

Message  jp bourdillat le Mar 04 Jan 2011, 23:46

tu veux faire quoi avec ton alésoir réglable? sinon je regarde demain si j'en ai un je peux te le prêter.
amitiés
Jean-Paul
avatar
jp bourdillat
Administrateur
Administrateur

Messages : 1272
Date d'inscription : 11/07/2010

http://jpb-vapeur.wifeo.com/index.php

Revenir en haut Aller en bas

Re: Moteur en V

Message  Admin le Mer 05 Jan 2011, 00:13

Re Bonsoir
Je veut réaléser mon petit moteur à 10,5 ou 11 parce que j'ai eu des petit soucis sur un cylindre et j'ai voulu faire un glaçage mais je suis plus nickel le piston à du jeu en haut et en bas et il sert au milieu il y a pas grand chose mais j'ose plus y allez à la toile émery.Je me croyait encore dans des chemises en acier quand j'ai toilé.C'est gentil ta proposition mais je vais voir si je trouve mon bonheur sur un vide grenier.
Dans le pire des cas j'en commanderais un chez Otélo ça sert toujours ces choses là.

_________________
Charte du forum
avatar
Admin
Administrateur
Administrateur

Messages : 1794
Date d'inscription : 03/07/2010

Revenir en haut Aller en bas

Re: Moteur en V

Message  jp bourdillat le Mer 05 Jan 2011, 00:20

sinon tu as la possibilité de réaléser le tout à 11 voir 12 mais surtout par pitié pas d'émeri ou autre abrasif fin brut dusinage cela la fera trés bien
amitiés
Jean-Paul
avatar
jp bourdillat
Administrateur
Administrateur

Messages : 1272
Date d'inscription : 11/07/2010

http://jpb-vapeur.wifeo.com/index.php

Revenir en haut Aller en bas

Re: Moteur en V

Message  Admin le Mer 05 Jan 2011, 15:32

Bonjour Jean Paul
12 c'est beaucoup trop grand je vais me retrouver dans les vis qui tiennent les culasses.OK je n'utiliserai plus de toile émeri. Merci pour tout tes conseils

_________________
Charte du forum
avatar
Admin
Administrateur
Administrateur

Messages : 1794
Date d'inscription : 03/07/2010

Revenir en haut Aller en bas

moteur en v

Message  Trusquin le Jeu 06 Jan 2011, 10:11

Sympa ton moteur Papynano , en puissance il fait combien?
avatar
Trusquin
Passionné
Passionné

Messages : 25
Date d'inscription : 28/12/2010

Revenir en haut Aller en bas

Re: Moteur en V

Message  Admin le Jeu 06 Jan 2011, 20:38

Bonjour
Il doit pas faire beaucoup 10,5 d'alésage et 11mm de course en double effet, ça donne quoi? je ne sait pas encore bien calculer la puissance, et comme les explications sont en allemand tu as qu'a voir.
Jean Paul j'ai réussi à reprendre mes alésages j'ai trouvé une chute de rond en stub je l'ai affûté pour en faire une sorte d'alésoir que j'ai monté sur la perceuse et j'ai obtenu quelque chose de pas trop mal bien cylindrique.Du coup je suis en train de faire les pistons.J'ai modifié l'échappement et mis un tube plus gros.
Si tout va bien je passe aux essais, si je ferme ma g....e c'est que ça ne fonctionne pas et faudra que je reprenne ma copie.


Dernière édition par Papynano le Jeu 06 Jan 2011, 21:39, édité 1 fois

_________________
Charte du forum
avatar
Admin
Administrateur
Administrateur

Messages : 1794
Date d'inscription : 03/07/2010

Revenir en haut Aller en bas

Re: Moteur en V

Message  Poupa1er le Jeu 06 Jan 2011, 20:57

Bonjour a tous,

Trusquin !!! ne t'affoles pas trop sur la puissance d'un moteur à vapeur Cool Cool
celui ci doit développer une Puissance colossale de 10 à 12 Watts si mes clacules sont bons Very Happy Very Happy
et ils le sont !!!!!!!! je n'ai qu'a me baisser pour le savoir, je n'arrive plus a me redresser les reins sont bloqués bounce bounce

_________________
Poupa 1er " Maître de l'Univers " & des ses environs lointains
avatar
Poupa1er
Doyen
Doyen

Messages : 231
Date d'inscription : 04/09/2010

Revenir en haut Aller en bas

Re: Moteur en V

Message  Papeteme le Jeu 06 Jan 2011, 21:31

Bonsoir Papynano,

Si tes essais se passent bien et que tu te sens un peu seul pour arroser le coup, rappelle toi que je laisse jamais un collègue dans l'ennui dans ces cas là. Un coup de fil et on vient t'aider à déboucher ( et à vider la chopine )

Bonne chance et félicitation. Papeteme.

Papeteme
Modérateur
Modérateur

Messages : 539
Date d'inscription : 25/07/2010

Revenir en haut Aller en bas

Moteur en V

Message  jp bourdillat le Jeu 06 Jan 2011, 21:48

bonsoir à tous
je serai bien venu avec vous pour arrosez le coup histoire de ne pas laisser des amis dans l 'embarra mais la pour le coup c'est un peu loin.
amitiés
Jean-Paul
avatar
jp bourdillat
Administrateur
Administrateur

Messages : 1272
Date d'inscription : 11/07/2010

http://jpb-vapeur.wifeo.com/index.php

Revenir en haut Aller en bas

Re: Moteur en V

Message  Poupa1er le Ven 07 Jan 2011, 09:22

Papy !!!! par pitié


N'écoutes surtout pas ces piliers du diable Very Happy Very Happy Very Happy
ils n'y connaissent rien du tout, ce sont de sales cancres affraid affraid
Ne vas pas refroidir ton moteur avec de la vinasse bounce bounce
cela va faire de la condensation et risquerait de le bloquer ....

Pour palier à cet sinistre éventualité ....
je te joins l'adresse à laquelle envoyer les litrons en MP bom bom

_________________
Poupa 1er " Maître de l'Univers " & des ses environs lointains
avatar
Poupa1er
Doyen
Doyen

Messages : 231
Date d'inscription : 04/09/2010

Revenir en haut Aller en bas

Re: Moteur en V

Message  BEROLA le Ven 07 Jan 2011, 13:07

Sacré soiffard ce poupa !!
descends samedi au local pour tirer les rois , il y aura du beau monde ..... et de la clairette !
amitiés jc
avatar
BEROLA
Modérateur
Modérateur

Messages : 931
Date d'inscription : 13/12/2010

Revenir en haut Aller en bas

Re: Moteur en V

Message  jacques987 le Sam 08 Jan 2011, 20:48

Bonjour,
Belle réalisation qui devrait tourner pour la satisfaction du constructeur.
Si tu as des problèmes avec tes pistons, tu peux penser aux coupelles de téflon !
avatar
jacques987
Chevronné
Chevronné

Messages : 358
Date d'inscription : 06/07/2010

http://www.modelismeenpolynesie.com

Revenir en haut Aller en bas

Re: Moteur en V

Message  Admin le Lun 10 Jan 2011, 17:48

jacques987 a écrit:Bonjour,
Belle réalisation qui devrait tourner pour la satisfaction du constructeur.
Si tu as des problèmes avec tes pistons, tu peux penser aux coupelles de téflon !
Bonsoir
Oui Jacques, ça me plait bien les coupelles de téflon il faut que j'en commande deux trois feuilles.

_________________
Charte du forum
avatar
Admin
Administrateur
Administrateur

Messages : 1794
Date d'inscription : 03/07/2010

Revenir en haut Aller en bas

Re: Moteur en V

Message  BEROLA le Lun 10 Jan 2011, 18:34

Bonsoir a tous
Les coupelles téflon sont une vieille méthode qui fonctionne parfaitement . Je crois que c'est Adrien Sentz qui avait préconisé cette solution il y a plus de 30 ans pour son bicylindre oscillant.
@+ jc
avatar
BEROLA
Modérateur
Modérateur

Messages : 931
Date d'inscription : 13/12/2010

Revenir en haut Aller en bas

Re: Moteur en V

Message  jacques987 le Lun 10 Jan 2011, 20:50

Effectivement, il s'agit bien de la méthode d'Adrien Sentz reprise d'ailleurs ensuite par Bernard Rétif.
Un seul problème pour lequel j'ai trouvé des solutions : la formation de plis. On peut aisi exécuter des coupelles pour des cylindres de 8. Pas encore essayé pour le 6 mais ça devrait fonctionner.
Méthodes sur :
http://www.modelismeenpolynesie.com/piston/index.html
avatar
jacques987
Chevronné
Chevronné

Messages : 358
Date d'inscription : 06/07/2010

http://www.modelismeenpolynesie.com

Revenir en haut Aller en bas

Re: Moteur en V

Message  Admin le Lun 10 Jan 2011, 21:34

jacques987 a écrit:Effectivement, il s'agit bien de la méthode d'Adrien Sentz reprise d'ailleurs ensuite par Bernard Rétif.
Un seul problème pour lequel j'ai trouvé des solutions : la formation de plis. On peut aisi exécuter des coupelles pour des cylindres de 8. Pas encore essayé pour le 6 mais ça devrait fonctionner.
Méthodes sur :
http://www.modelismeenpolynesie.com/piston/index.html
Bonsoir
Jacques, pourrait tu s'il te plait me redonner l'adresse ou on achète le téflon j'ai cherché à plusieurs endroits et je ne retrouve plus de vendeurs.

_________________
Charte du forum
avatar
Admin
Administrateur
Administrateur

Messages : 1794
Date d'inscription : 03/07/2010

Revenir en haut Aller en bas

Moteur en V

Message  jp bourdillat le Lun 10 Jan 2011, 22:30

bonsoir à tous
comme le sait Jacques je ne suis pas pour les coupelles laiton. A l'époque ou Adrien Sentz avait donné ce principe c'était dans le cas d'une machine usiné sans tour ni fraiseuse ou l'on pouvais se permettre de ne pas avoir un bon alignement entre les pistons cylindre et tige de piston. maintenant on peu faire des segment en téflons ou en joints viton.
Papynano pour le téflon tu peu t'approvisionner chez l'Octant ou weber .
amitiés
Jean-Paul
avatar
jp bourdillat
Administrateur
Administrateur

Messages : 1272
Date d'inscription : 11/07/2010

http://jpb-vapeur.wifeo.com/index.php

Revenir en haut Aller en bas

moteur en v

Message  Trusquin le Lun 10 Jan 2011, 22:41

Bonsoir Papynano , j'ai du téflon si tu me donne ton adresse en mp , je t'en envoi un bout.
avatar
Trusquin
Passionné
Passionné

Messages : 25
Date d'inscription : 28/12/2010

Revenir en haut Aller en bas

Re: Moteur en V

Message  BEROLA le Mar 11 Jan 2011, 12:42

Bonjour
"maintenant on peu faire des segment en téflon ou en joints viton."

exactement ! sauf que les segments en téflon n'ont pas l'élasticité pour bien plaquer au cylindre contrairement au viton . Le téflon flue à la chaleur et prends sa place en perdant son étanchéité .
Par contre la coupelle en téflon est toujours plaquée par la vapeur contre les parois du cylindre , comme une pompe a vélo l'étanchéité est toujours bonne .
Toutes les solutions sont bonnes du moment qu'elles sont efficaces .
@+ jc

_________________
Je ne me lasse pas d'être utile , la nature m'a fait ainsi.
(Léonardo Da Vinci )
CAV 430
avatar
BEROLA
Modérateur
Modérateur

Messages : 931
Date d'inscription : 13/12/2010

Revenir en haut Aller en bas

Re: Moteur en V

Message  Admin le Mar 11 Jan 2011, 18:06

Bonjour
Merci pour vos conseils tu sais Jean Paul je ne maitrise pas encore bien mes machines et ce qui devrait être nickel se retrouve assez moyen à mon gout. je trouve que les soudures déformes pas mal de choses, mais c'est comme ça qu'on apprend et qu'on progresse.Pour débuter les coupelles en téflon (système pompe à vélo) ça me plait bien, quand je maitriserai mieux mes usinages pour le prochain moteur je pense je reprendrait les pistons normaux.
Une fois dans une manifestation vapeur à la Terrasse, la dernière je crois, deux vaporistes me parlait de l'avantage et des inconvénients des joints vitton .L'un deux me disait que c'était plus étanche mais que le frottement faisait perdre de la puissance au moteur l'autre était partisan de rien mettre ajuster le plus fin possible roder au mirror, la perte de pression dans le cylindre était pour lui insignifiante ça aidait pour le graissage.De toute façon je ne veut pas m'aligner pour les concours mon ambition c'est juste que ça ne reste pas en rade au milieu du bassin et que ça avance à une allure convenable.Idem pour l'autonomie si ça tient 20 minutes c'est plus que correcte même quinze je serai content.

_________________
Charte du forum
avatar
Admin
Administrateur
Administrateur

Messages : 1794
Date d'inscription : 03/07/2010

Revenir en haut Aller en bas

Re: Moteur en V

Message  BEROLA le Mar 11 Jan 2011, 18:36

Bonsoir
Pour qu'un joint téflon a lèvre soit efficace et dure longtemps il faut d'abord bien le réaliser . Le teflon en feuille mince flue et se deforme facilement avec la chaleur donc il faut le former à chaud et non à froid .Voilà ce que je faisais : le disque de téflon était pris entre deux rondelles de laiton constituant le piston , l'une d'entre elles avait un diamètre réduit de deux à trois fois l'epaisseur du téflon. Je mettais ce montage sur le tour en vitesse très lente et avec le corps d'un fer a souder bien chaud je commencais à former ma lèvre du bon coté bien sûr . Dès que la forme était a peu près atteinte j'enfilais dessus mon piston un cône en laiton spécialement usiné pour terminer la déformation du téflon à la cote du cylindre . Bien sûr il faut bien calculer le diamètre d'origine de la rondelle de téflon par rapport à l'alésage , sinon les plis seront inévitables. Les premières fois on rate , mais c'est pas grave on recommence !
Ce système est très valable pour nos moteurs , c'est exactement le principe de joints de vérins hydrauliques.
La prochaine fois j'expliquerai comment monter un joint viton afin de diviser par deux son usure .
Demain je pars vers l'Allemagne à la grosse expo de vapeur de Karlsruhe . Je vous raconterai
@+ jc

_________________
Je ne me lasse pas d'être utile , la nature m'a fait ainsi.
(Léonardo Da Vinci )
CAV 430
avatar
BEROLA
Modérateur
Modérateur

Messages : 931
Date d'inscription : 13/12/2010

Revenir en haut Aller en bas

Re: Moteur en V

Message  jacques987 le Mar 11 Jan 2011, 18:55

Bonjour,
C'est vrai Jean Paul que c'est plus gratifiant de construire de vrais pistons, encore faut-il pouvoir le faire. Les tubes de laiton que j'utilise ne sont jamais parfaitement ronds et mon outillage ne le permet pas.
Il faudrait des alésoirs, un tour plus performant ... Comme l'essentiel est de se faire plaisir , les coupelles me conviennent.
J'ai cependant pensé aux pistons à segments de téflon et ai prévu une méthode pour les réaliser. Jamais essayé dans un moteur, mais un ami l'a fait et c'est tout bon.

Pour la fabrication des segments, voir le lien ci-dessous et aller au paragraphe 26 :

http://www.modelismeenpolynesie.com/trucs/index.html
avatar
jacques987
Chevronné
Chevronné

Messages : 358
Date d'inscription : 06/07/2010

http://www.modelismeenpolynesie.com

Revenir en haut Aller en bas

Re: Moteur en V
