Message  vogele le Mer 21 Juil 2010, 19:37

Bonsoir à tous,
J'ai repris l'usinage Very Happy
Après avoir fais quelques achats de matière,il étais temps de commencé .
Le plan viens du net de JCMA et le fichier je l'ai télécharger sur scratch a oui l'autre forum usinage

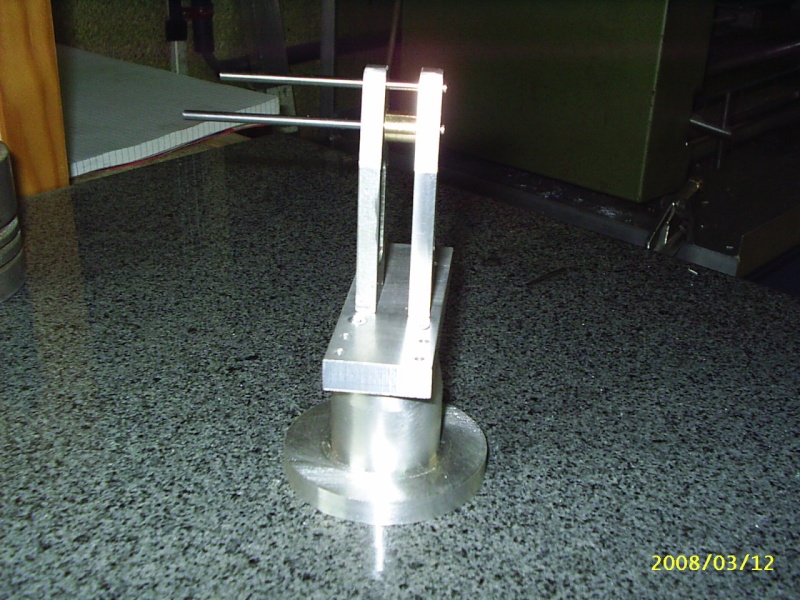

J'ai commencer par le socle

Puis la plaque de base ,mais je n'ai pas fais de photos en cours de fabrication .
Ensuite les deux supports pour le balancier puis l'entretoise pour finir .
C'est tout pour aujourd'hui .



La suite pour demain soir ,

Bonne soirée à tous,

Didier
avatar
vogele
Passionné
Passionné

Messages : 69
Date d'inscription : 08/07/2010

Revenir en haut Aller en bas

Re: Construction d'un moteur stirling

Message  Lil le Jeu 22 Juil 2010, 08:31

Bon Matin Didier

Ah ! le Stirling ... Le moteur des thermiciens, idéal pour la co-génération individuelle, s'il pouvait être plus abordable.
Peut-être un jour en grande série avec une gestion fine de l'énergie.

Quelques liens :
http://quanthommesuite.pagesperso-orange.fr/nouv181005.htm
http://ecolib.free.fr/textes/energie/Sterling.html
http://cogeneration.discutforum.com/microcogeneration-stirling-f1/micro-cogeneration-a-moteur-stirling-alpha-t2.htm

Amitiés

_________________
Je préfère être détestée pour ce que je suis, qu'aimée pour ce que je ne suis pas.
avatar
Lil
Administratrice
Administratrice

Messages : 3059
Date d'inscription : 12/07/2010

Revenir en haut Aller en bas

Re: Construction d'un moteur stirling

Message  vogele le Jeu 22 Juil 2010, 21:24

Bonsoir à tous,
Lil,
Merçi pour les liens ,j'ai passé des heures a lire .
Plein de chose que je ne savais même pas sur ses moteurs .

Et j'ai encore beaucoup a apprendre rabbit

J'y retourne
Bonne soirée à tous ,
Didier
avatar
vogele
Passionné
Passionné

Messages : 69
Date d'inscription : 08/07/2010

Revenir en haut Aller en bas

Re: Construction d'un moteur stirling

Message  vogele le Ven 23 Juil 2010, 21:46

Bonsoir à tous,

Demain je fais une photo avec une latte a côté ou devant .
J'ai les plans en pdf ,je peut te les envoyés pour les mètres sur le forum .
La base du support fait 60 m/m de diam hauteur 40 m/m
Cela donne une idée déjà .

Aujourd'hui j'ai fais le volant ,il est terminer je mêt les photos demain soir .
Bonne soirée à tous.
Didier
avatar
vogele
Passionné
Passionné

Messages : 69
Date d'inscription : 08/07/2010

Revenir en haut Aller en bas

Re: Construction d'un moteur stirling

Message  vogele le Ven 23 Juil 2010, 21:56

Bonsoir Pascal ,

C'est fait il doit être dans ta boite mail .
Bonne soirée
D rabbit idier
avatar
vogele
Passionné
Passionné

Messages : 69
Date d'inscription : 08/07/2010

Revenir en haut Aller en bas

Re: Construction d'un moteur stirling

Message  phil63 le Ven 23 Juil 2010, 22:36

Bonsoir,

quelle rapidité, efficacité!!!

Bravo!!

Merci aussi pour la qualité des plans. Génial!!

_________________
pliante-rapido.com

RapidAmicalement
avatar
phil63
Passionné
Passionné

Messages : 140
Date d'inscription : 19/07/2010

http://www.pliante-rapido.com

Revenir en haut Aller en bas

Suite

Message  vogele le Sam 24 Juil 2010, 21:18

Bonsoir à tous,

Comme demander hier soir, voiçi une photo avec une latte a tracer a côté de bati .


Aujourd'hui j'ai fait les deux flasques du vilbrequin ,


Tournage des flasque du vilbrequin

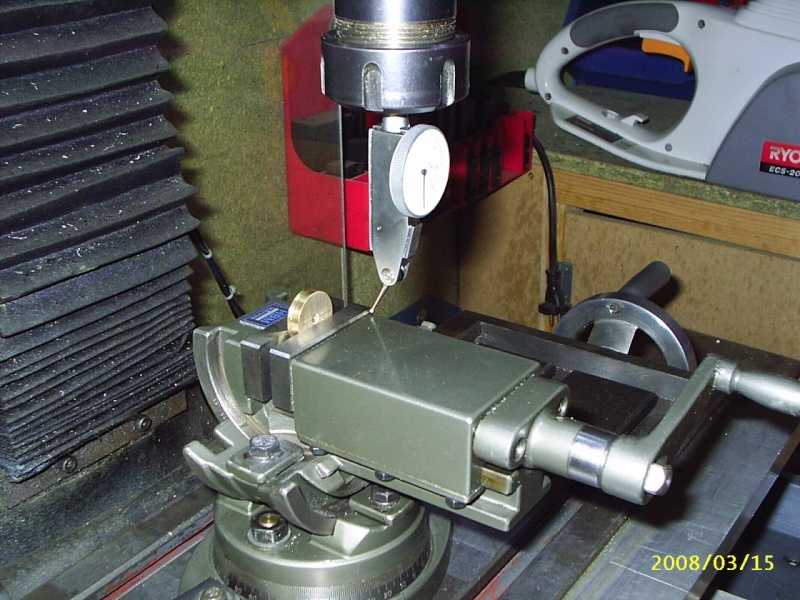

D'habord dégauchir l'étau
